德国STAHL

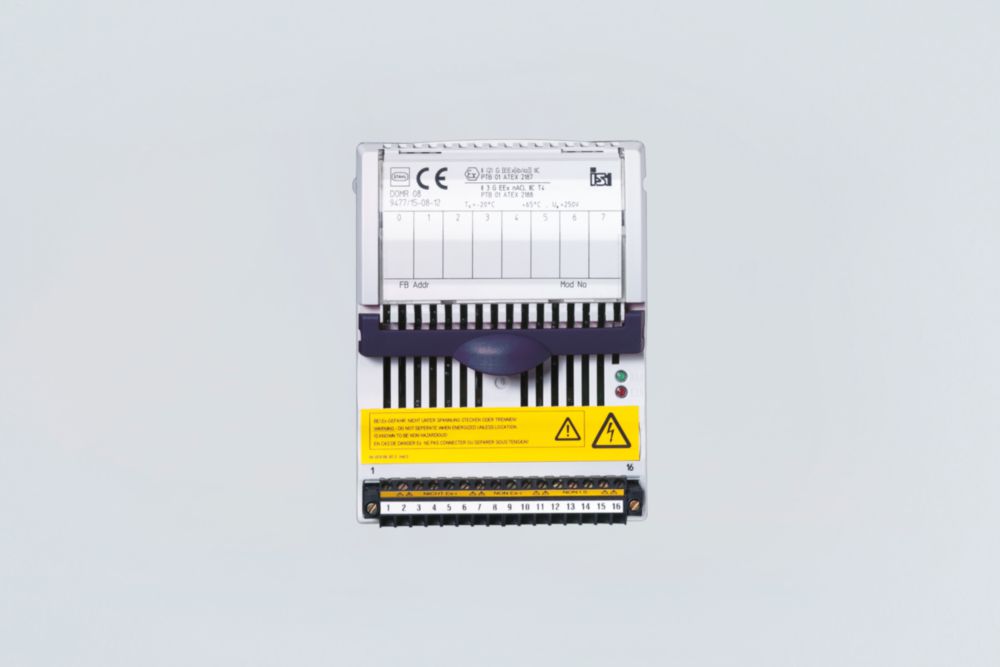

STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出
型号: 9477/15-08-12
订货号: 168694
数字输出模块继电器Ex nA输出，适用于2〃分区2系列9477/15
- 最大功耗：4.80 W 1级分区。分区：2区。分区2区过滤器：分区2.3 G TigGc Ex接口分区：2，22认证：ATEX（PTB）、IECEx（PTB，加拿大（FM）、美国（FM）安装：分区2，分区22
- 最大功耗：4.80 W
- 一级分区：二分区。二区
- 区域滤波器：区域2Ω3 G至Gc
- Ex接口区：2，22
- Bescheinigungen: ATEX (PTB), IECEx (PTB), Kanada (FM), USA (FM)
- 安装：2区，22区，2区
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 基本属性
净重：0.321 KG
长度：128 mm
宽度：97 mm
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 总则
- 我的钢筋：
- 9477B
- 产品类型：
- ：
- ：
- ：
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 防爆
- IECEx气体证书：
- IECEx PTB 06.0001X
- IECEx气体防爆：
- Ex nA nC ic [ib Gb] IIC T4 Gc
- ATEX气体证书：
- PTB 01 ATEX2187
- ATEX气体防爆：
- II 3 (2) G Ex nA nC ic [ib Gb] IIC T4 Gc
- FMus证书：
- FM17US0332X
- cFM证书：
- FM16CA0134X
- 识别cFMus：
- NI, Class I, Div. 2, Groups A,B,C,D;
- Class I, Zone 2, Group IIC
- T4 at Ta = 65 °C
- See Doc. 9477 6 031 002 1
- 证书：
- ATEX (PTB), IECEx (PTB), Kanada (FM), USA (FM)
- 船只的批准：
- ABS, BVIS, EU RO MR (DNV), KR, LR
- 符合性声明：
- ATEX (EUK)
- 安装：
- Zone 2, Zone 22, Div. 2
- 其他信息：
- siehe Betriebsanleitung und Bescheinigung
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 电气数据
- 通道数量：
- 8 Ex e Ausgänge
- 连接Ex nA现场信号：
- Steckbare Klemmen, 16-polig, 2,5 mm2, Schraub- oder
- Federzugausführung mit Arretierung
- 规划说明：
- Das Modul ist für I.S. 1 Feldstationen bestimmt und darf nur in Zone 2 / Division 2 oder im sicheren Bereich installiert werden. Für Zone 2 ist ein Gehäuse mit Schutzart mindestens IP54 erforderlich. Das Modul wird auf die BusRail des I.S. 1 Systems gesteckt.Es wird empfohlen das Modul 9477/15 neben dem CPM (9440) anzuordnen. Um den Trennabstand von ≥ 50 mm zu den Anschlussklemmen der Ex i Module einzuhalten, ist eine Trennwand (162740) erforderlich.An das Modul dürfen nicht-eigensichere Stromkreise angeschlossen werden unter Einhaltung der maximalen Werte für Strom, Spannung und Leistung (siehe technische Daten). Der Schaltstrom der Kontakte muss auf 2 A begrenzt sein (z. B. Sicherung oder Strombegrenzung).
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 援助能源
- 最大功耗：
- 4,80 W
- 最大功率损耗输出：
- 4,8 W
- 电源连接：
- BusRail Typen 9494
- 辅助能源的执行：
- Eigensicher Ex ia über BusRail
- 欠电压行为：
- Alle Ausgänge "AUS"
- 电流消耗：
- 200 mA
- 最大功耗：
- 4,80 W
- 最大功率损耗输出：
- 4,8 W
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 电流分离
- 测试电压电流隔离：
- gemäß Norm EN 60079-11
- 辅助能源/系统组件：
- 1500 V AC
- I/O模块I/O模块：
- 500 V AC
- I/O通道/系统组件：
- 375 V AC
- I/O通道I/O通道：
- 250 V AC
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 输出
- 联系人执行：
- Schließer
- 最大开关电压：
- 250 V AC
- 最小开关电压：
- 5 V AC / DC
- 最大开关电流：
- 2,00 A
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 设备特定数据
- 诊断消息模块：
- EIN
- AUS
- 出现错误时的行为输出：
- letzter Wert halten
- EIN
- AUS
- LED工作模式：
- LED "RUN", grün
- 可检索参数：
- Typ
- SW-Revision
- Seriennummer
- Hersteller
- HW-Revision
- 模块状态和警报：
- Fehler interner Bus primärFehler interner Bus redundantKeine AntwortKonfiguration ungleich ModulHardwarefehler
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 诊断
- LED收集错误：
- LED "ERR", rot
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 环境条件
- 环境温度：
- -20°C ... +65°C
- 环境温度：
- -4°F ... +149°F
- 储存温度：
- -40°C ... +70°C
- 储存温度：
- -40°F ... +158°F
- 最大下注高度：
- < 2000 m
- 最大相对湿度：
- 95 % (ohne Betauung)
- Schock (halbsinusförmig)：
- (IEC EN 60068-2-27)
- 15 g (3 Schocks pro Achse und Richtung)
- Vibration (sinusförmig)：
- (IEC EN 60068-2-6)
- Frequenzbereich 2 … 13,2 Hz Amplitude 1,0 mm (Spitzenwert)
- Frequenzbereich 13,2 … 100 Hz Beschleunigungsamplitude 0,7 g
- 电磁兼容性：
- Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 (2006) IEC 61000-4-1...6, NAMUR NE 21
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 机械数据
- Schutzart IP (IEC 60529)：
- IP20
- 模块外壳：
- Polyamid 6GF
- Brandfestigkeit (UL 94)：
- V2
- 污染物等级：
- entspricht G3
- 宽度：
- 96,500 mm
- 宽英寸：
- 3,800 in
- 深度：
- 67 mm
- 长：
- 128 mm
- 长度英寸：
- 5,04 in
- 安装深度英寸：
- 2,64 in
- 联络：
- Schließer
- 重量：
- 321 g
- 重量：
- 0.71 lb
STAHL 9477/15-08-12 168694 2〃分区2的数字输出模块继电器Ex nA输出 组装和安装
- 安装位置：
- senkrecht
- waagerecht
