Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置

AZM300Z-I1-ST-1P2P
AZM300Z-I1-ST-1P2P
AZM300Z-I1-ST-1P2P
AZM300Z-I1-ST-1P2P
AZM300Z-I1-ST-1P2P
AZM300Z-I1-ST-1P2P
型号: AZM300Z-I1-ST-1P2P
订货号: 103001437
参考面价: 390.00 EUR
  • 采用RFID技术的个性化编码
  • 根据ISO 1419,编码级别为HIGH
  • 连接器M12,8针
  • 无声电流原理
  • 保留监测
  • 诊断输出
  • 卫生设计
  • 防护等级IP 69
  • 适用于安装在型材系统上
  • 塑料外壳
  • 通过RFID技术实现基于需求的篡改保护
  • 3种不同的操作方向
  • 紧凑型设计
  • 3个LED显示工作状态
  • 适用于铰链门和滑动门
  • 串联
  • 辅助释放

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 基本属性

净重:0.550 KG
长度:120 mm
宽度:88 mm
高度:35 mm

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 产品资料

产品型号名称:
AZM300Z-I1-ST-1P2P
Artikelnummer (Bestellnummer):
103001437
EAN (European Article Number):
4030661425979
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 产品资料

产品型号名称:
AZM300Z-I1-ST-1P2P
Artikelnummer (Bestellnummer):
103001437
EAN (European Article Number):
4030661425979
eCl@ss编号,版本12.0:
27-27-26-03
eCl@ss编号,11.0版:
27-27-26-03
eCl@ss编号,版本9.0:
27-27-26-03
ETIM编号,7.0版:
EC002593
ETIM编号,版本6.0:
EC002593

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 授权和法规

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 授权和法规

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 一般数据

规则:
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-3
  • EN IEC 61508
编码:
Individuelle Codierung
编码等级符合EN ISO 1419:
hoch
行动原则:
RFID
频带RFID:
125 kHz
RFID传输功率,最大值:
-6 dB/m
外壳材料:
Kunststoff, glasfaserverstärkter Thermoplast
最大风险时间:
200 ms
执行机构关闭时安全输出的响应时间,最大值:
100 ms
安全输入关闭时安全输出的响应时间,最大值:
1,5 ms
毛重:
550 g

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 一般数据

规则:
  • EN ISO 13849-1
  • EN ISO 14119
  • EN IEC 60947-5-3
  • EN IEC 61508
编码:
Individuelle Codierung
编码等级符合EN ISO 1419:
hoch
行动原则:
RFID
频带RFID:
125 kHz
RFID传输功率,最大值:
-6 dB/m
外壳材料:
Kunststoff, glasfaserverstärkter Thermoplast
最大风险时间:
200 ms
执行机构关闭时安全输出的响应时间,最大值:
100 ms
安全输入关闭时安全输出的响应时间,最大值:
1,5 ms
毛重:
550 g

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 一般数据

无声电流原理:
Ja
保留监测:
Ja
休息:
Ja
辅助释放:
Ja
短路检测:
Ja
交叉电路检测:
Ja
串联:
Ja
安全功能:
Ja
集成显示,状态:
Ja
方向数:
3
安全数字输出的数量:
2

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 一般数据

无声电流原理:
Ja
保留监测:
Ja
休息:
Ja
辅助释放:
Ja
短路检测:
Ja
交叉电路检测:
Ja
串联:
Ja
安全功能:
Ja
集成显示,状态:
Ja
方向数:
3
安全数字输出的数量:
2

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 安全评估

规则:
  • EN ISO 13849-1
  • EN IEC 61508

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 安全评估

规则:
  • EN ISO 13849-1
  • EN IEC 61508

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 安全注意事项

性能级别,最高可达:
e
类别:
4
PFH值:
5,20 x 10⁻¹⁰ /h
PFD值:
4,50 x 10⁻⁵
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 安全注意事项

性能级别,最高可达:
e
类别:
4
PFH值:
5,20 x 10⁻¹⁰ /h
PFD值:
4,50 x 10⁻⁵
安全完整性等级(SIL),适用于:
3
使用寿命:
20 Jahre

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 安全注意事项

性能级别,最高可达:
d
类别:
2
PFH值:
2,00 x 10⁻⁹ /h
PFD值:
1,80 x 10⁻⁴
安全完整性等级(SIL),适用于:
2
使用寿命:
20 Jahre

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 安全注意事项

性能级别,最高可达:
d
类别:
2
PFH值:
2,00 x 10⁻⁹ /h
PFD值:
1,80 x 10⁻⁴
安全完整性等级(SIL),适用于:
2
使用寿命:
20 Jahre

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 机械数据

最小机械寿命:
1.000.000 Schaltspiele
Hinweis (Mechanische Lebensdauer):
Bei Verwendung als Türanschlag: ≥ 50.000 Schaltspiele (Türmassen ≤ 5 kg und Betätigungsgeschwindigkeit ≤ 0,5 m/s)
锁定和执行器之间的角度偏移,最大值:
2 °
锁紧力FZh符合EN ISO 1419:
1.150 N
锁紧力Fmax,最大值:
1.500 N
锁紧力,可调节,位置1:
25 N
锁紧力,可调节,位置2:
50 N
紧固螺钉的设计:
2x M6
紧固螺钉的最小拧紧力矩:
6 Nm
紧固螺钉的最大拧紧力矩:
7 Nm

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 机械数据

最小机械寿命:
1.000.000 Schaltspiele
Hinweis (Mechanische Lebensdauer):
Bei Verwendung als Türanschlag: ≥ 50.000 Schaltspiele (Türmassen ≤ 5 kg und Betätigungsgeschwindigkeit ≤ 0,5 m/s)
锁定和执行器之间的角度偏移,最大值:
2 °
锁紧力FZh符合EN ISO 1419:
1.150 N
锁紧力Fmax,最大值:
1.500 N
锁紧力,可调节,位置1:
25 N
锁紧力,可调节,位置2:
50 N
紧固螺钉的设计:
2x M6
紧固螺钉的最小拧紧力矩:
6 Nm
紧固螺钉的最大拧紧力矩:
7 Nm

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 符合EN IEC 60947-5-3的机械数据和开关距离

切换距离,典型:
2 mm
安全切换距离ONE Sao:
1 mm
安全开关距离OFF Sar:
20 mm

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 符合EN IEC 60947-5-3的机械数据和开关距离

切换距离,典型:
2 mm
安全切换距离ONE Sao:
1 mm
安全开关距离OFF Sar:
20 mm

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 机械数据

传感器链的最大长度:
200 m
Hinweis (Länge der Sensorkette):
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
Hinweis (Reihenschaltung):
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
连接类型:
Steckverbinder M12, 8-polig, A-codiert

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 机械数据

传感器链的最大长度:
200 m
Hinweis (Länge der Sensorkette):
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
Hinweis (Reihenschaltung):
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
连接类型:
Steckverbinder M12, 8-polig, A-codiert

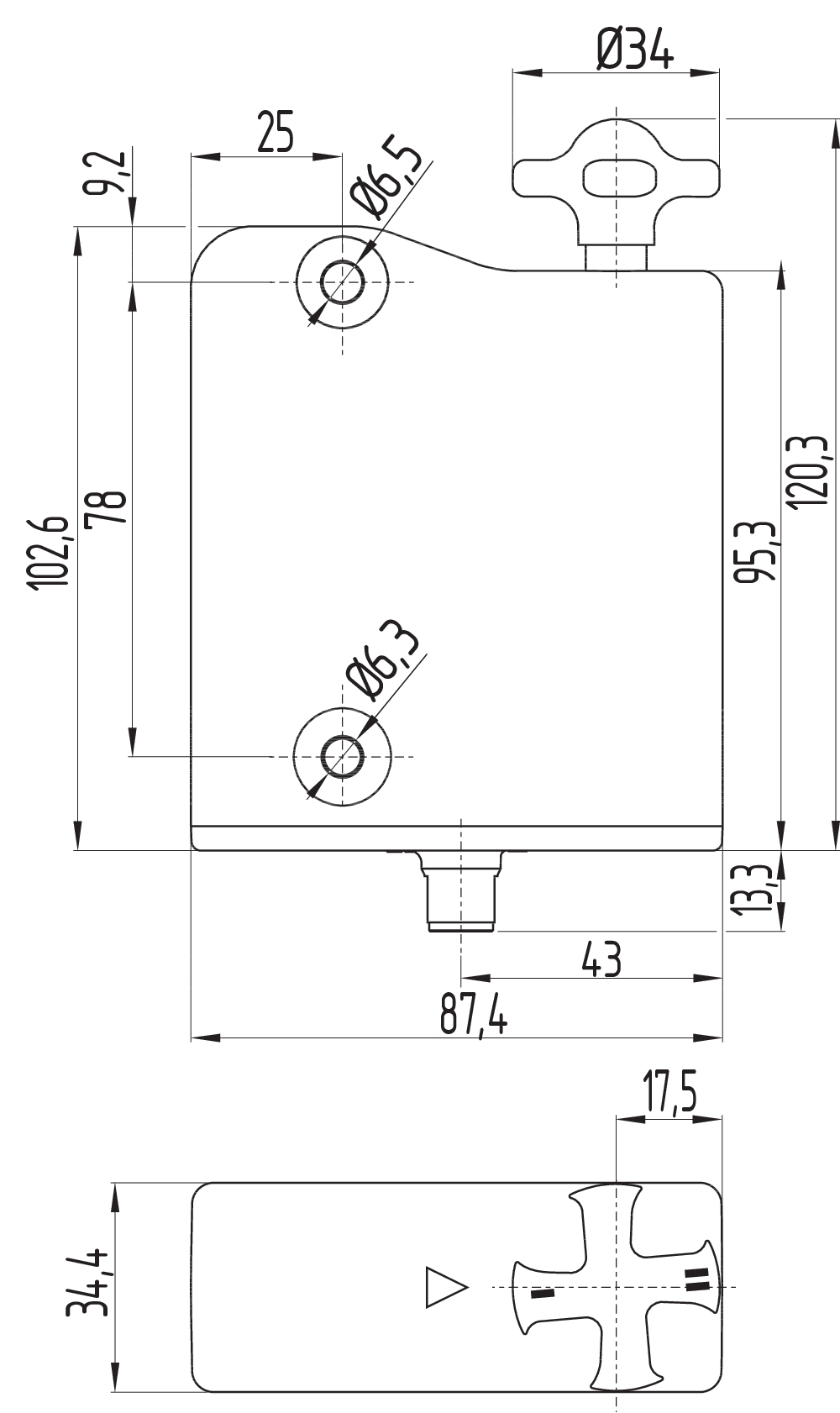

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 机械数据和尺寸

传感器长度:
120 mm
传感器的宽度:
87,5 mm
传感器的高度:
35 mm

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 机械数据和尺寸

传感器长度:
120 mm
传感器的宽度:
87,5 mm
传感器的高度:
35 mm

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 环境条件

保护类型:
  • IP66
  • IP67
  • IP69
环境温度:
+0 ... +60 °C
储存和运输温度:
-10 ... +90 °C
最大相对湿度:
93 %
Hinweis (Relative Feuchtigkeit):
  • nicht kondensierend
  • nicht vereisend
抗振动性:
10 … 150 Hz, Amplitude 0,35 mm
抗冲击性:
30 g / 11 ms
防护等级:
III
NN以上的最大允许安装高度:
2.000 m

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 环境条件

保护类型:
  • IP66
  • IP67
  • IP69
环境温度:
+0 ... +60 °C
储存和运输温度:
-10 ... +90 °C
最大相对湿度:
93 %
Hinweis (Relative Feuchtigkeit):
  • nicht kondensierend
  • nicht vereisend
抗振动性:
10 … 150 Hz, Amplitude 0,35 mm
抗冲击性:
30 g / 11 ms
防护等级:
III
NN以上的最大允许安装高度:
2.000 m

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 环境条件.绝缘特性

设计绝缘电压Ui:
32 VDC
设计抗震Uimp:
0,8 kV
浪涌类别:
III
污染程度:
3

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 环境条件.绝缘特性

设计绝缘电压Ui:
32 VDC
设计抗震Uimp:
0,8 kV
浪涌类别:
III
污染程度:
3

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 电气数据

工作电压:
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
怠速电流I0,典型值:
100 mA
磁铁接通时的电流消耗,平均值:
200 mA
磁铁开启时的电流消耗,峰值:
350 mA / 200 ms
设计工作电压:
24 VDC
设计工作电流:
800 mA
有条件设计短路电流:
100 A
外部电缆和设备保护:
2A gG
待机延迟,最大值:
5.000 ms
开关频率,最大值:
0,5 Hz
使用类别DC-12:
24 VDC / 0,05 A
电气保险丝,最大:
2 A

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 电气数据

工作电压:
24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
怠速电流I0,典型值:
100 mA
磁铁接通时的电流消耗,平均值:
200 mA
磁铁开启时的电流消耗,峰值:
350 mA / 200 ms
设计工作电压:
24 VDC
设计工作电流:
800 mA
有条件设计短路电流:
100 A
外部电缆和设备保护:
2A gG
待机延迟,最大值:
5.000 ms
开关频率,最大值:
0,5 Hz
使用类别DC-12:
24 VDC / 0,05 A
电气保险丝,最大:
2 A

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 电气数据

名称,磁铁控制:
IN
阈值:
  • -3 V … 5 V (Low)
  • 15 V … 30 V (High)
24 V时的电流消耗:
10 mA
激活时间磁铁:
100 %
测试脉冲持续时间,最大值:
5 ms
测试脉冲间隔,最小值:
40 ms
分类ZVEI CB24I,水槽:
C0
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 电气数据

名称,磁铁控制:
IN
阈值:
  • -3 V … 5 V (Low)
  • 15 V … 30 V (High)
24 V时的电流消耗:
10 mA
激活时间磁铁:
100 %
测试脉冲持续时间,最大值:
5 ms
测试脉冲间隔,最小值:
40 ms
分类ZVEI CB24I,水槽:
C0
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 电气数据安全数字输入

名称,安全输入:
X1 und X2
阈值:
  • −3 V … 5 V (Low)
  • 15 V … 30 V (High)
24 V时的电流消耗:
5 mA
测试脉冲持续时间,最大值:
1 ms
测试脉冲间隔,最小值:
100 ms
分类ZVEI CB24I,水槽:
C1
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 电气数据安全数字输入

名称,安全输入:
X1 und X2
阈值:
  • −3 V … 5 V (Low)
  • 15 V … 30 V (High)
24 V时的电流消耗:
5 mA
测试脉冲持续时间,最大值:
1 ms
测试脉冲间隔,最小值:
100 ms
分类ZVEI CB24I,水槽:
C1
分类ZVEI CB24I,来源:
  • C1
  • C2
  • C3

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 电气数据安全数字输出

名称,安全输出:
Y1 und Y2
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
剩余电流Ir,最大值:
0,5 mA
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,25 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,25 A
测试脉冲间隔,典型:
1000 ms
测试脉冲持续时间,最大值:
0,5 ms
分类ZVEI CB24I,来源:
C2
分类ZVEI CB24I,水槽:
  • C1
  • C2

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 电气数据安全数字输出

名称,安全输出:
Y1 und Y2
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
剩余电流Ir,最大值:
0,5 mA
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,25 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,25 A
测试脉冲间隔,典型:
1000 ms
测试脉冲持续时间,最大值:
0,5 ms
分类ZVEI CB24I,来源:
C2
分类ZVEI CB24I,水槽:
  • C1
  • C2

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 电气数据和诊断输出

名称,诊断输出:
OUT
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,05 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,05 A

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 电气数据和诊断输出

名称,诊断输出:
OUT
开关元件的设计:
kurzschlussfest, p-schaltend
电压降Ud,最大值:
2 V
电压,使用类别DC-12:
24 VDC
电力,使用类别DC-12:
0,05 A
电压,使用类别DC-13:
24 VDC
电力,使用类别DC-13:
0,05 A

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 状态显示

Hinweis (LED-Zustandsanzeige):
  • Betriebszustand: gelbe LED
  • Fehler Funktionsstörung: rote LED
  • Versorgungsspannung UB: grüne LED

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 状态显示

Hinweis (LED-Zustandsanzeige):
  • Betriebszustand: gelbe LED
  • Fehler Funktionsstörung: rote LED
  • Versorgungsspannung UB: grüne LED

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 联系人分配

引脚1:
A1 Versorgungsspannung Ub
引脚2:
X1 Sicherheitseingang 1
引脚3:
A2 GND
引脚4:
Y1 Sicherheitsausgang 1
引脚5:
OUT Diagnoseausgang
引脚6:
X2 Sicherheitseingang 2
引脚7:
Y2 Sicherheitsausgang 2
引脚8:
IN Magnetansteuerung

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 联系人分配

引脚1:
A1 Versorgungsspannung Ub
引脚2:
X1 Sicherheitseingang 1
引脚3:
A2 GND
引脚4:
Y1 Sicherheitsausgang 1
引脚5:
OUT Diagnoseausgang
引脚6:
X2 Sicherheitseingang 2
引脚7:
Y2 Sicherheitsausgang 2
引脚8:
IN Magnetansteuerung

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 交货范围

交货范围:
Der Betätiger ist nicht im Lieferumfang enthalten.

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 交货范围

交货范围:
Der Betätiger ist nicht im Lieferumfang enthalten.

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 配件

Empfehlung (Betätiger):
AZ/AZM300-B1

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 配件

Empfehlung (Betätiger):
AZ/AZM300-B1

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 笔记

Hinweis (Allgemein):
  • Für Türen, die bündig mit dem Türrahmen abschließen, kann die optionale Montageplatte MP-AZ/AZM300-1 verwendet werden.
  • Für Glas- und Makrolontüren kann der optionale Montagesatz MS-AZ/AZM300-B1-1 verwendet werden.
  • Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit in der Sicherheitszuhaltung eingeführt bleibt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich.

Schmersal AZM300Z-I1-ST-1P2P 103001437 安全约束装置 笔记

Hinweis (Allgemein):
  • Für Türen, die bündig mit dem Türrahmen abschließen, kann die optionale Montageplatte MP-AZ/AZM300-1 verwendet werden.
  • Für Glas- und Makrolontüren kann der optionale Montagesatz MS-AZ/AZM300-B1-1 verwendet werden.
  • Die entsperrte Schutzeinrichtung kann, solange die Betätigereinheit in der Sicherheitszuhaltung eingeführt bleibt, wieder gesperrt werden. Die Sicherheitsausgänge werden erneut eingeschaltet, somit ist ein Öffnen der Schutzeinrichtung nicht erforderlich.
发布时间:2023-11-10 18:55:10
更新时间:2024-09-24 13:33:28
