德国STAHL

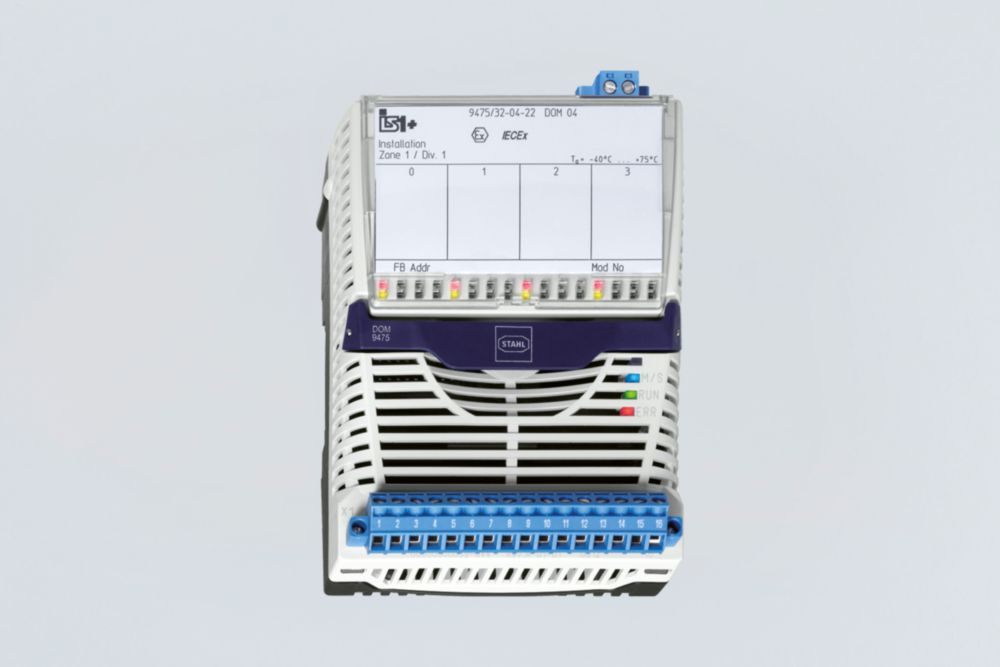

STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本
型号: 9475/32-04-22
订货号: 210652
数字输出模块4通道版本，适用于1区系列9475/32-04-x2
- Max. Leistungsaufnahme: 5,80 W Class 1 Division / Zone: Division 1 / Zone 1 Zone Filter: Zone 1 | 2 G | Gb / Zone 2 | 3 G | Gc Ex Schnittstelle Zone: 0, 1, 2, 20, 21, 22 Bescheinigungen: ATEX (DEK), Brasilien (ULB), IECEx (DEK), Indien (PESO), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- 最大功耗：5.80 W
- 一级分区：分区一。分区一
- 区域过滤器：1区Ou2 G、Gb、2区Ou3 G、Gc
- Ex接口区：0、1、2、20、21、22
- Bescheinigungen: ATEX (DEK), Brasilien (ULB), IECEx (DEK), Indien (PESO), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 基本属性
净重：0.275 KG
长度：128 mm
宽度：97 mm
高度：67 mm
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 总则
- 我的钢筋：
- 9475E
- 产品变体：
- Digital Output Modul mit "Anlagen-AUS"
- ：
- ：
- ：
- ：
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 防爆
- IECEx气体证书：
- IECEx DEK 12.0070X
- IECEx气体防爆：
- Ex ia [ia Ga] IIC T4 Gb
- IECEx防尘证书：
- IECEx DEK 12.0070X
- IECEx粉尘防爆：
- [Ex ia Da] IIIC
- ATEX气体证书：
- DEKRA 12 ATEX0232X
- ATEX气体防爆：
- II 2 (1) G Ex ia [ia Ga] IIC T4 Gb
- ATEX证书防尘：
- DEKRA 12 ATEX0232X
- ATEX防尘防爆：
- II (1) D [Ex ia Da] IIIC
- FMus证书：
- FM17US0332X
- cFM证书：
- FM16CA0134X
- 识别cFMus：
- IS, Class I, Div. 1, Groups A,B,C,D;
- Class I, Zone 1, AEx/Ex ia [ia] IIC
- AIS Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G;
- T4 at Ta = 75°C
- See Doc. 9475 6 031 001 1
- 证书：
- ATEX (DEK), Brasilien (ULB), IECEx (DEK), Indien (PESO), Kanada (FM), Korea (KTL), SIL (exida), USA (FM), Volksrepublik China (NEPSI)
- 船只的批准：
- ABS, BVIS, EU RO MR (DNV), KR, LR
- 符合性声明：
- ATEX (EUK), Volksrepublik China (CCC)
- 安装：
- Zone 1, Zone 2 und im sicheren Bereich
- 其他信息：
- siehe jeweilige Bescheinigung und Betriebsanleitung
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 安全数据
- 最大电压Uo：
- 25,70 V
- Max. Strom Io (Ex ia)：
- 110,00 mA
- Max. Leistung Po (Ex ia)：
- 708,00 mW
- Max. Strom Io (Ex ib)：
- 49,5 mA
- Max. Leistung Po (Ex ib)：
- 648,00 mW
- 内部电感Li：
- vernachlässigbar
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 电气数据
- 通道数量：
- 4 Ex i Ausgänge
- 连接Ex i现场信号：
- Steckbare, blaue Klemmen, 16-polig, 2,5 mm2, Schraub- oder
- Federzugausführung mit Arretierung
- 连接Ex i控制输入：
- Steckbare, blaue Klemmen, 2-polig, 2,5 mm2, Schraubausführung mit Arretierung
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 援助能源
- 最大功耗：
- 5,80 W
- 最大功率损耗输出：
- 4,5 W
- 电源连接：
- BusRail Typen 9494
- 辅助能源的执行：
- Eigensicher Ex ia über BusRail
- 欠电压行为：
- Alle Ausgänge "AUS"
- 电流消耗：
- 240 mA
- 最大功耗：
- 5,80 W
- 最大功率损耗输出：
- 4,5 W
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 电流分离
- 测试电压电流隔离：
- gemäß Norm EN 60079-11
- 辅助能源/系统组件：
- ≥ 1500 V AC
- I/O模块I/O模块：
- ≥ 500 V AC
- I/O通道/系统组件：
- ≥ 500 V AC
- I/O Kanälen / Erde (PA)：
- ≥ 500 V AC
- I/O通道/系统自X3 3.4：
- ≥ 500 V AC
- Anlagen AUS X3 3,4 / Erde (PA)：
- ≥ 500 V AC
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 条目
- 控制输入：
- Ex i Steuereingang X3
- 控制输入适用性：
- Abschaltung bis SIL 2, low demand (IEC61508)
- 控制输入功能：
- "Anlagen-AUS" zum Abschalten aller Ausgänge
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 输出
- Ex i输出额定运行：
- 12.3 V/40 mA
- 内部电阻输出：
- 287,0 Ω
- 怠速电压U：
- 23,60 V
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 诊断
- LED收集错误：
- LED "ERR", rot
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 环境条件
- 环境温度：
- -40°C ... +75°C
- 环境温度：
- -40°F ... +167°F
- 储存温度：
- -40°C ... +80°C
- 储存温度：
- -40°F ... +176°F
- 最大下注高度：
- < 2000 m
- 最大相对湿度：
- 95 % (ohne Betauung)
- Schock (halbsinusförmig)：
- (IEC EN 60068-2-27)
- 15 g (3 Schocks pro Achse und Richtung)
- Vibration (sinusförmig)：
- (IEC EN 60068-2-6)
- Frequenzbereich 2 … 13,2 Hz Amplitude 1,0 mm (Spitzenwert)
- Frequenzbereich 13,2 … 100 Hz Beschleunigungsamplitude 0,7 g
- 电磁兼容性：
- Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 (2006) IEC 61000-4-1...6, NAMUR NE 21
- 笔记：
- (Betriebsanleitung beachten)
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 机械数据
- Schutzart IP (IEC 60529)：
- IP20
- 模块外壳：
- Polyamid 6GF
- Brandfestigkeit (UL 94)：
- V2
- 污染物等级：
- entspricht G3
- 宽度：
- 96,500 mm
- 宽英寸：
- 3,800 in
- 身高：
- 67 mm
- 长：
- 128 mm
- 长度英寸：
- 5,04 in
- 安装深度英寸：
- 2,64 in
- 重量：
- 275 g
- 重量：
- 0.61 lb
STAHL 9475/32-04-22 210652 用于区域1的数字输出模块4通道版本 组装和安装
- 安装方法：
- auf DIN-Schiene NS 35/15 (DIN EN 60715)
- 安装位置：
- waagerecht
- senkrecht
