德国STAHL

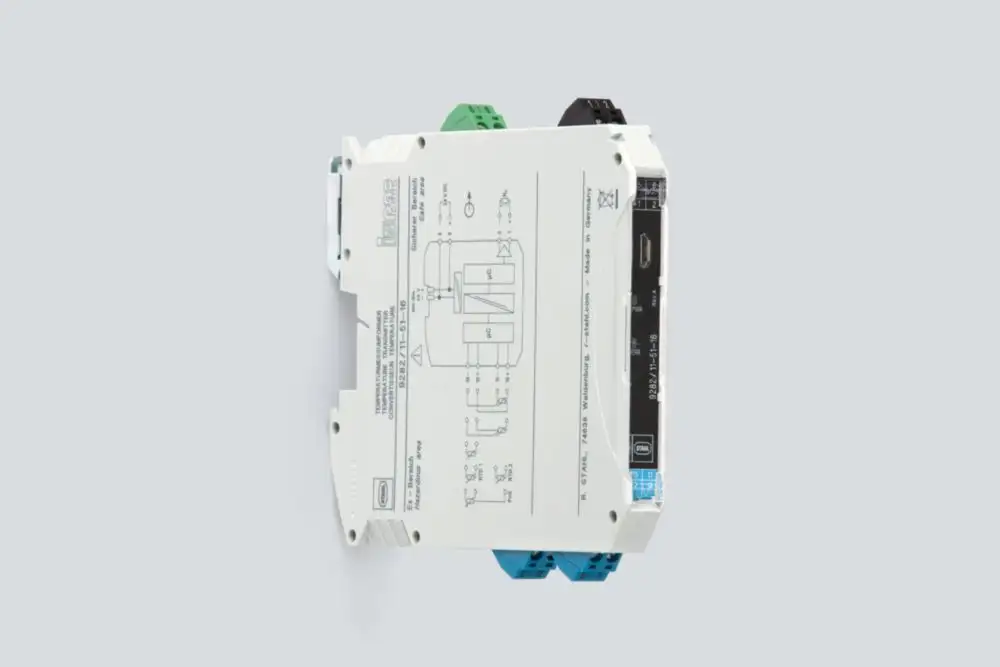

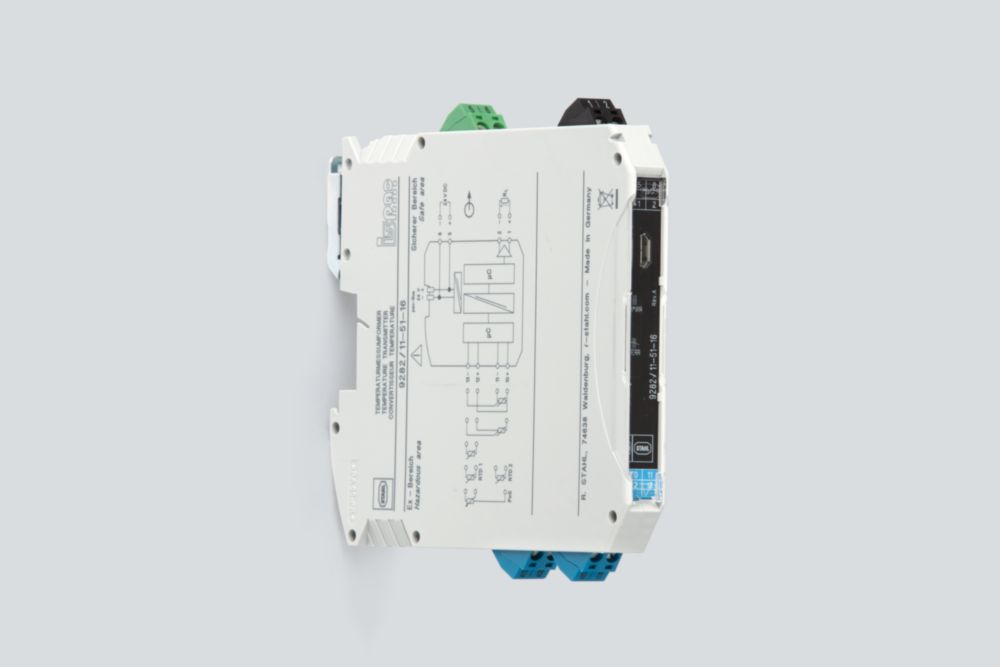

STAHL 9282/12-51-16s 261453 温度变送器
型号: 9282/12-51-16s
订货号: 261453
温度变送器系列9282
- 信号类型：温度输入区域滤波器：（M1）/区域2.3 G，Gc SIL:2信号类型：热电偶，mV源通道数：1网格尺寸：12.50 mm
- 信号类型：温度输入
- 区域过滤器：（M1）/区域2、3 G、Gc
- SIL:2
- 信号类型：热电偶，mV源
- 通道数量：1
- 网格尺寸：12,50 mm
STAHL 9282/12-51-16s 261453 温度变送器 基本属性
净重：0.175 KG
长度：116 mm
宽度：13 mm
高度：115 mm
STAHL 9282/12-51-16s 261453 温度变送器 总则
- 我的钢筋：
- 9282A
- ：
- ：
- ：
- ：
STAHL 9282/12-51-16s 261453 温度变送器 防爆
- IECEx气体证书：
- IECEx IBE 19.0019X
- IECEx气体防爆：
- Ex ec ic [ia Ga] IIC T4 Gc
- IECEx防尘证书：
- IECEx IBE 19.0019X
- IECEx粉尘防爆：
- [Ex ia Da] IIIC
- IECEx冲击防护证书：
- IECEx IBE 19.0019X
- IECEx冲击保护：
- [Ex ia Ma] I
- ATEX气体证书：
- IBExU 19 ATEX 1091 X
- ATEX气体防爆：
- II 3 (1) G Ex ec ic [ia Ga] IIC T4 Gc
- ATEX证书防尘：
- IBExU 19 ATEX 1091 X
- ATEX防尘防爆：
- II (1) D [Ex ia Da] IIIC
- ATEX冲击防护证书：
- IBExU 19 ATEX 1091 X
- ATEX冲击天气防护：
- I (M1) [Ex ia Ma] I
- 船只的批准：
- DNV
- 符合性声明：
- ATEX (EUK), Volksrepublik China (CCC)
STAHL 9282/12-51-16s 261453 温度变送器 安全数据
- 最大电压Uo：
- 6 V
- 最大电流Io：
- 16,8 mA
- 最大功率Po：
- 25,200 mW
- I的最大允许外部电感Lo：
- 100 mH
- IIC的最大允许外部容量Co：
- 40 μF
- IIB的最大允许外部容量Co：
- 40 μF
- IIC的最大允许外部电感Lo：
- 100 mH
- IIB的最大允许外部电感Lo：
- 100 mH
- IIA的最大允许外部电感Lo：
- 100,000 mH
- 最大允许外部容量。IIIC：
- 40,000 μF
- 内部容量Ci：
- 44 nF
- 内部电感Li：
- vernachlässigbar
- Sicherheitstechnische Spannung max.：
- 253 V
STAHL 9282/12-51-16s 261453 温度变送器 电气数据
- 信号类型：
- Thermoelement, mV-Quelle
STAHL 9282/12-51-16s 261453 温度变送器 援助能源
- 援助能源：
- 24 V DC
- 辅助能量电压范围：
- 19,2 ... 30 V
- 功耗：
- 1,00 W
- 最大功率损耗：
- 0,76 W
- 极性反接保护：
- ja
- 运行指示器：
- LED grün "PWR"
STAHL 9282/12-51-16s 261453 温度变送器 电流分离
- 试验电压依据。标准：
- IEC EN 60079-11
- Ex i输入到输出：
- 375 V AC Scheitelwert
- Ex i辅助能源输入：
- 375 V AC Scheitelwert
- 试验电压依据。标准：
- EN 61010 / EN 50178
- 辅助能源输出：
- 300 Veff
STAHL 9282/12-51-16s 261453 温度变送器 条目
- 输入mV源：
- -1000 mV ... 1000 mV
- 设置传感器：
- über Software
- 输入热电偶：
- J, K, E, R, S, T, B, N (IEC 584), C, D (ASTM), U, L (DIN 43710), L, A1, A2, A3, M (GOST 8.585)
- 外部比较器：
- Pt100 2-Leiter Anschluß
STAHL 9282/12-51-16s 261453 温度变送器 输出
- 线路故障时的输出行为：
- konfigurierbar
- 输出：
- 0/4 ... 20 mA aktiv / Quelle
- 输出信号：
- 0/4 ... 20 mA (konfigurierbar)
- 负载电阻RL：
- 0 ... 600 Ω
- 输出设置时间：
- ≤ 1 s
- 平均测量误差：
- < 0,1%
- 显示行错误：
- LED rot "ERR"
- 错误监视注意事项：
- Um Kurzschlüsse zu erkennen muss das Eingangssignal als Life-Zero-Signal konfiguriert werden.
- In der Betriebsart mV muss zusätzlich ein Widerstand (10 kΩ / 0,6 W) zwischen die Klemmen 10 und 11 geschaltet werden.
- 偏差和错误注释：
- Angaben in % der Messspanne (20 mA) bei UN, 23 °C
- 温度影响：
- ≤ 0,25 %/10K
STAHL 9282/12-51-16s 261453 温度变送器 环境条件
- 环境温度：
- -40 °C ... +70 °C
- 环境温度：
- -40°F ... +158°F
- 储存温度：
- -40 °C ... +80 °C
- 储存温度：
- -40°F ... +176°F
- 最大相对湿度：
- 5 ... 95 %
- 最大相对湿度添加剂：
- keine Kondensatbildung
- 在高度上使用：
- < 2000 m
- 电磁兼容性：
- EN 61326-1 Einsatz im industriellen BereichStörfestigkeit nach EN 61000-6-2Störabstrahlung nach EN 61000-6-4
STAHL 9282/12-51-16s 261453 温度变送器 机械数据
- 防护等级（IP）终端：
- IP20
- Brandfestigkeit (UL 94)：
- V0
- 外壳材料：
- Polyamid
- 网格尺寸：
- 12,50 mm
- 宽度：
- 12,500 mm
- 宽英寸：
- 0,490 in
- 身高：
- 114,500 mm
- 长：
- 116 mm
- 长度英寸：
- 4,57 in
- 安装深度英寸：
- 4,51 in
- 重量：
- 175 g
- 重量：
- 0.39 lb
STAHL 9282/12-51-16s 261453 温度变送器 组装和安装
- 安装方法：
- DIN-Schiene NS35/15, NS35/7,5
- 安装位置：
- waagerecht
- senkrecht
- 连接类型：
- Schraubklemme
- Leiterquerschnitt flexibel min.：
- 0,20 mm²
- Leiterquerschnitt flexibel max.：
- 2,5 mm²
STAHL 9282/12-51-16s 261453 温度变送器 商业数据
- 海关关税编号：
- 85437090
- Internationale Artikelnummer (GTIN)：
- 4046827084256
- 原产国：
- DE
