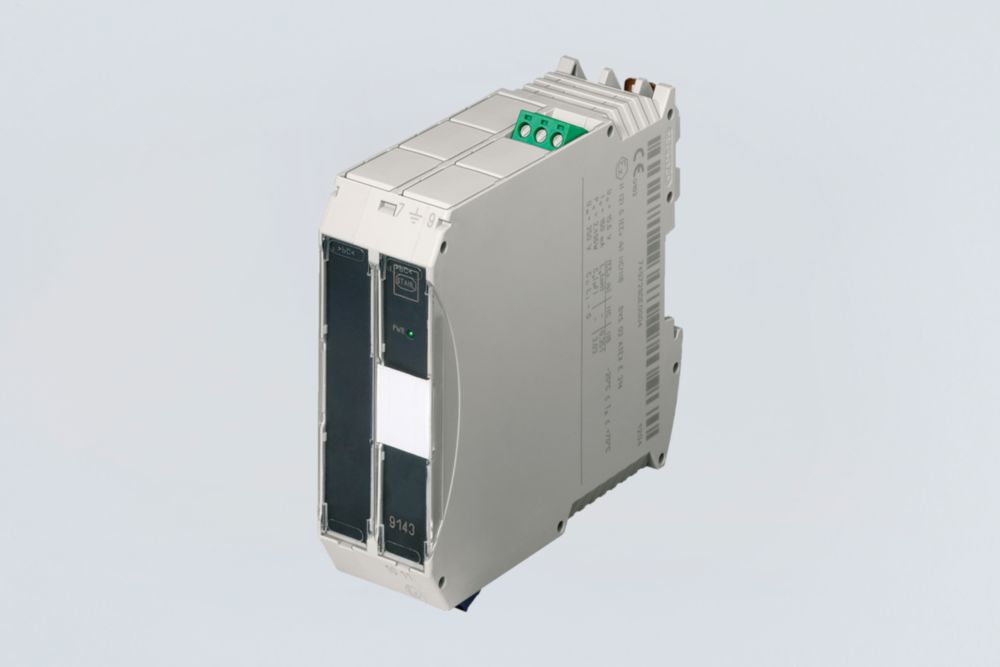

9143/10-114-200-10s 159788
9143/10-114-200-10s 159788基本信息
型号: 9143/10-114-200-10s
订货号: 159788
Ex i电源9143系列
- 信号类型：Ex i电源区域滤波器：（M2）/Zone 2.3 G，Gc证书：ATEX（BVS），IECEx（BVS
- 信号类型：Ex i电源
- 区域过滤器：（M2）/区域2、3 G、Gc
- 证书：ATEX（BVS）、IECEx（BVS
- 网格尺寸：35,20 mm
- 连接类型：螺纹端子
9143/10-114-200-10s 159788基本属性
净重：0.190 KG
长度：108 mm
宽度：35 mm
高度：115 mm
9143/10-114-200-10s 159788总则
- 我的钢筋：
- 9143A
- 产品类型：
- 9143/10-114-200-10s
- ：
- ：
9143/10-114-200-10s 159788防爆
- IECEx气体证书：
- IECEx BVS 12.0009 X
- IECEx气体防爆：
- Ex nA [ib Gb] IIC/IIB T4 Gc
- IECEx防尘证书：
- IECEx BVS 12.0009 X
- IECEx粉尘防爆：
- [Ex ib Db] IIIC
- IECEx冲击防护证书：
- IECEx BVS 12.0009 X
- IECEx冲击保护：
- [Ex ib Mb] I
- ATEX气体证书：
- BVS 05 ATEX E 152 X
- ATEX气体防爆：
- II 3 (2) G Ex nA [ib Gb] IIC/IIB T4 Gc
- ATEX证书防尘：
- BVS 05 ATEX E 152 X
- ATEX防尘防爆：
- II (2) D [Ex ib Db] IIIC
- ATEX冲击防护证书：
- BVS 05 ATEX E 152 X
- ATEX冲击天气防护：
- I (M2) [Ex ib Mb] I
- 证书cCSAus：
- 1570027
- 标记cCSAus：
- Class I, Zone 2, AEx Ex/nA [ib Gb] IIB T4 Gc
- Class I, Zone 1, Ex nA [ib Gb] Group IIB T4 Gc
- See Doc. 91 436 01 32 2
- 证书：
- ATEX (BVS), IECEx (BVS), Kanada / USA (CSA), Korea (KGS)
- 船只的批准：
- CCS, EU RO MR (DNV)
- 符合性声明：
- ATEX (EUK)
- 安装：
- in Zone 2 und im sicheren Bereich
- 其他信息：
- siehe jeweilige Bescheinigung und Betriebsanleitung
9143/10-114-200-10s 159788安全数据
- 最大电压Uo：
- 11,40 V
- 最大电流Io：
- 200 mA
- 最大功率Po：
- 2,280 mW
- I的最大允许外部电容Co：
- 52,000 μF
- I的最大允许外部电感Lo：
- 11 mH
- IIC的最大允许外部容量Co：
- 1,640 μF
- IIB的最大允许外部容量Co：
- 11,200 μF
- IIC的最大允许外部电感Lo：
- 0,160 mH
- IIB的最大允许外部电感Lo：
- 1,400 mH
- 内部容量Ci：
- vernachlässigbar
- 最大安全电压。：
- 253 V AC
9143/10-114-200-10s 159788电气数据
- 信号类型：
- Ex i Stromversorgung
9143/10-114-200-10s 159788援助能源
- 援助能源：
- 24 V AC / DC
- 辅助能量电压范围：
- 20 ... 28 V AC, 18 ... 35 V DC
- 辅助能量频率范围AC：
- 48 - 62 Hz
- 厂用电消耗：
- 4,6 W
- 极性反接保护：
- ja (DC)
- 辅助能量显示：
- LED grün
9143/10-114-200-10s 159788电流分离
- 试验电压：
- gemäß IEC EN 60079-11
- 辅助能源输出：
- 1,5 kV
9143/10-114-200-10s 159788输出
- 最小额定电压：
- 9,40 V
- 最大额定电压：
- 10,40 V
- 最大额定电流In：
- 180 mA
- 电流限制：
- Bei Erreichen des max. Nennstromes wird die Ausgangsspannung linear gegen 0 V geregelt.
9143/10-114-200-10s 159788环境条件
- 环境温度：
- -20 °C ... +65 °C (Einzelgerät)
- -20 °C ... +60 °C (Gruppenmontage)
- 环境温度：
- -4°F ... +158°F (Einzelgerät)
- -4°F ... +140°F (Gruppenmontage)
- 笔记：
- Einbaubedingungen beeinflussen die Umgebungstemperatur.Bitte "Installationsanleitung Schaltschrank" beachten.
- 储存温度：
- -40 °C ... +80 °C
- 储存温度：
- -40°F ... +176°F
- 最大相对湿度：
- 40 °C
- 在高度上使用：
- < 2000 m
- 电磁兼容性：
- Geprüft nach folgenden Normen und Vorschriften: EN 61326-1 Einsatz im industriellen Bereich; NAMUR NE 21
9143/10-114-200-10s 159788机械数据
- 防护等级（IP）终端：
- IP20
- 耐火性（UL 94）：
- V0
- 外壳材料：
- PA 6.6
- 网格尺寸：
- 35,20 mm
- 宽度：
- 35,200 mm
- 宽英寸：
- 1,390 in
- 身高：
- 114,500 mm
- 高度海关：
- 4,5100 in
- 长：
- 108 mm
- 长度英寸：
- 4,25 in
- 重量：
- 190 g
- 重量：
- 0.42 lb
9143/10-114-200-10s 159788组装和安装
- 安装方法：
- Hutschiene (NS35/15, NS35/7,5)
- 安装位置：
- senkrecht
- waagerecht
- 连接类型：
- Schraubklemme
- 导线横截面刚性最小值。：
- 0,20 mm²
- 导线横截面柔性最大值。：
- 2,5 mm²
9143/10-114-200-10s 159788商业数据
- 海关关税编号：
- 85363010
- 国际商品编号（GTIN）：
- 4046827080142
- 原产国：
- DE
