8570/11-407 150554
8570/11-407 150554基本信息
型号: 8570/11-407
订货号: 150554

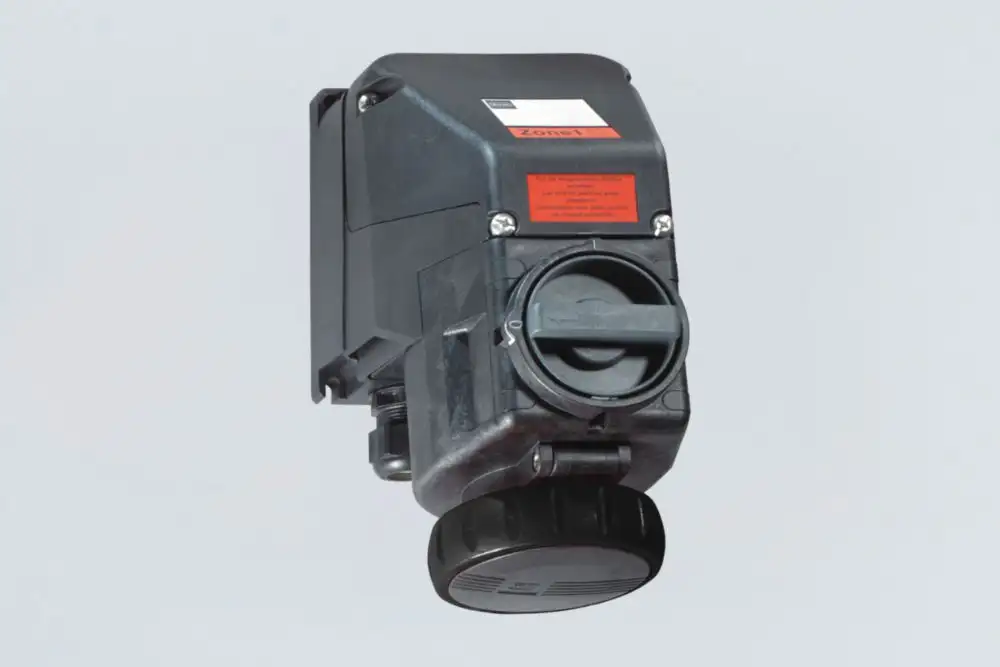

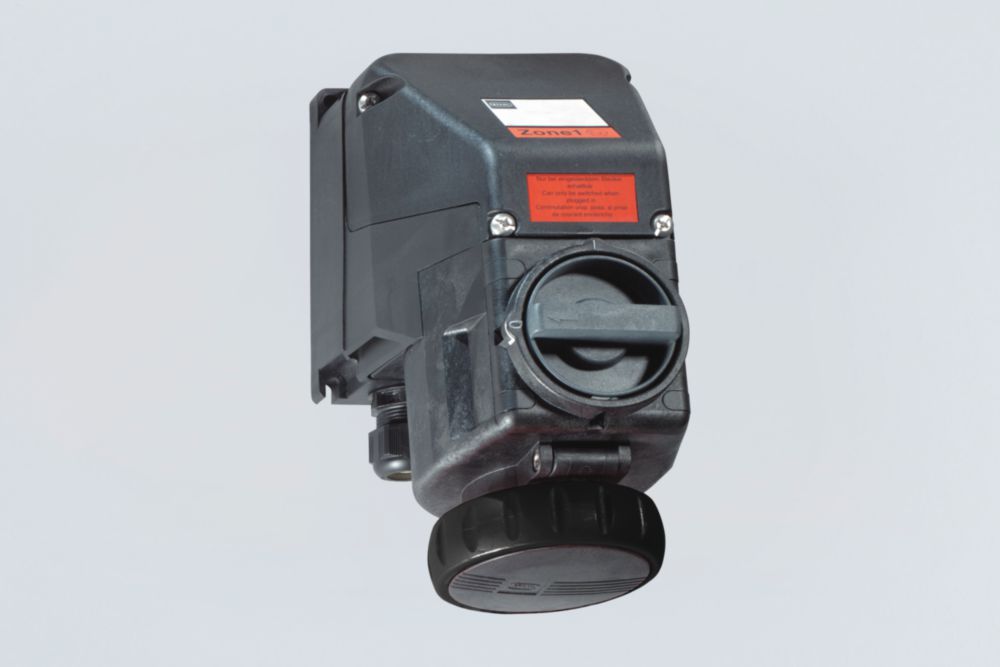

壁装插座16 A系列8570/11（已停产）
- 简介1类型：8161/7-M25-1707最高环境温度：+55°C最低环境温度：-30°C简介2类型：8290/3-M25额定工作电流：16A证书：ATEX（PTB）、IECEx（PTB，韩国（KGS）、台湾（ITRI）
- 简介1型号：8161/7-M25-1707
- 最高环境温度：+55°C
- 最低环境温度：-30°C
- 简介2类型：8290/3-M25
- 额定工作电流：16 A
- 认证：ATEX（PTB），IECEx（PTB，韩国（KGS），台湾（ITRI）
8570/11-407 150554基本属性
净重：135.000 KG
长度：247 mm
宽度：115 mm
高度：180 mm
8570/11-407 150554总则
- 我的钢筋：
- 8570A
- 产品变体：
- Standard
- ：
- ：
- ：
- ：
8570/11-407 150554防爆
- 范围：
- Europäische Union (ATEX), IECEx
- IECEx气体证书：
- IECEx PTB 05.0023
- IECEx气体防爆：
- Ex db eb IIC T6 Gb
- IECEx防尘证书：
- IECEx PTB 05.0023
- IECEx粉尘防爆：
- Ex tb IIIC T80 °C Db
- ATEX气体证书：
- PTB 03 ATEX 1227
- ATEX气体防爆：
- II 2 G Ex db eb IIC T6 Gb
- ATEX证书防尘：
- PTB 03 ATEX 1227
- ATEX防尘防爆：
- II 2 D Ex tb IIIC T80 °C Db
- 证书：
- ATEX (PTB), IECEx (PTB), Korea (KGS), Taiwan (ITRI)
- 防爆注意事项：
- Produktkennzeichnung kann abweichend sein. Seriengeräte sind mit ATEX und IECEx gekennzeichnet.
8570/11-407 150554电气数据
- 设计工作电压：
- 480 ... 500 V AC
- 设计工作电流：
- 16 A
- 设计运行电流注释：
- optional bis 20 A
- 电气使用寿命：
- > 5x10^3 Schaltzyklen
- 机械使用寿命：
- > 5x10^3 Schaltzyklen
- 电压类型：
- Niederspannung
- 开关电源主触点：
- 4 kW: 220 / 230 / 240 V7,5 kW: 380 / 400 / 415 / 500 V11 kW: 600 / 690 V
- 频率范围：
- 50 / 60 Hz
8570/11-407 150554设备特定数据
- 热保护注意事项：
- 35 A gG
- 没有热保护的注意事项：
- 16 A gG
8570/11-407 150554机械数据
- 防护等级IP（IEC 60529）：
- IP66
- 防护等级IP（IEC 60079）：
- IP66
- 外壳材料：
- Polyamid, glasfaserverstärkt
- 不含硅树脂：
- Ja
- 连接截面实心：
- 1 x 1,5 mm2 ... 2 x 6,00 mm2
- 连接横截面AWG实心：
- 1 x AWG 16 ... 2 x AWG 10
- 连接截面细导线：
- 1 x 1,5 mm2 ... 2 x 4,00 mm2
- 连接截面AWG细导线：
- 1 x AWG 16 ... 2 x AWG 12

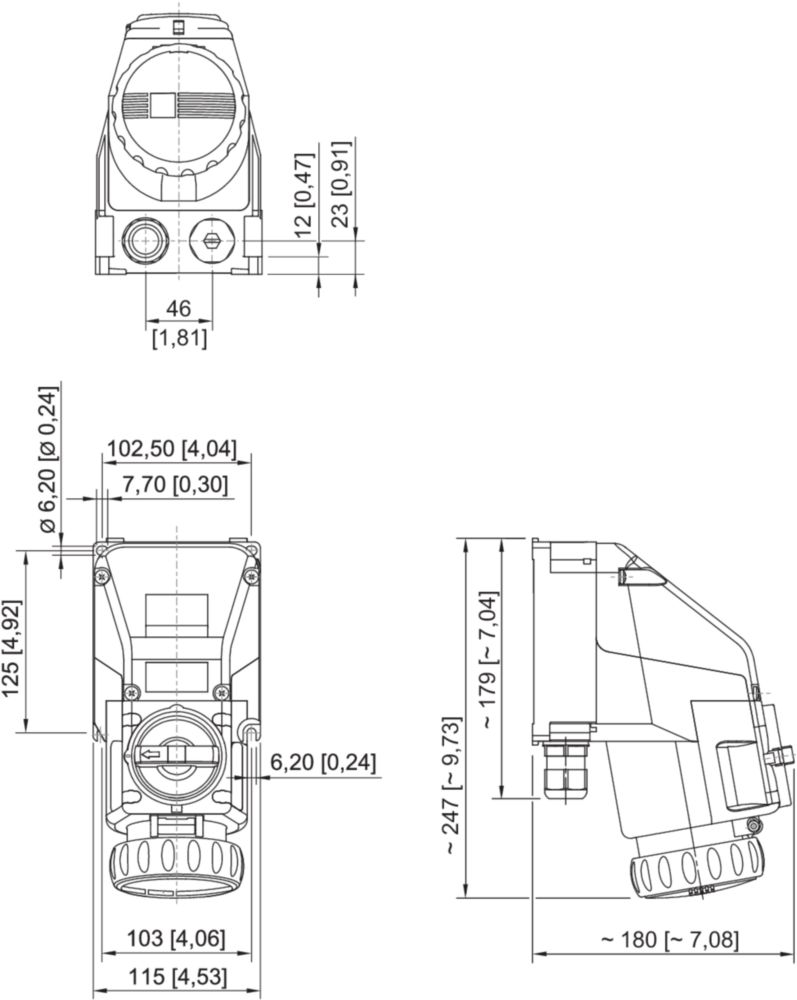

- 宽度：
- 115 mm
- 宽英寸：
- 4,530 in
- 身高：
- 180 mm
- 高度海关：
- 7,0800 in
- 长：
- 247 mm
- 长度英寸：
- 9,73 in
- 抗冲击性（IEC 60079）：
- 7 J
- 抗冲击性（IEC 62262）：
- IK10
- 标识颜色：
- schwarz
- 可锁定在：
- in 0- und I-Stellung
- 锁定：
- 4-poliger Schalter
- 2 optionale Hilfskontakte (EIN - nacheilend, AUS - voreilend)
- 系列：
- SolConeX
- 电杆的详细数量：
- 3 P + PE
- 重量：
- 1.35 kg
- 重量：
- 2.98 lb
8570/11-407 150554组装和安装
- 联系：
- Schraubklemme
8570/11-407 150554组件
- 电缆引入注释：
- Einführung 1: unten linksEinführung 2: unten rechts
- 简介1类型：
- Kabelverschraubung Polyamid
- 引言1：
- M25 x 1,5
- 简介1码头区海关：
- 0.28 - 0.67 in
- 可能插入金属1：
- Nein
- 简介2类型：
- 8290/3-M25
- 简介2类型：
- Verschlussstopfen Polyamid
- 简介2：
- M25 x 1,5
- 可能插入金属2：
- Nein
8570/11-407 150554商业数据
- 海关关税编号：
- 85366990
- 国际商品编号（GTIN）：
- 4046827019166
- 原产国：
- DE
