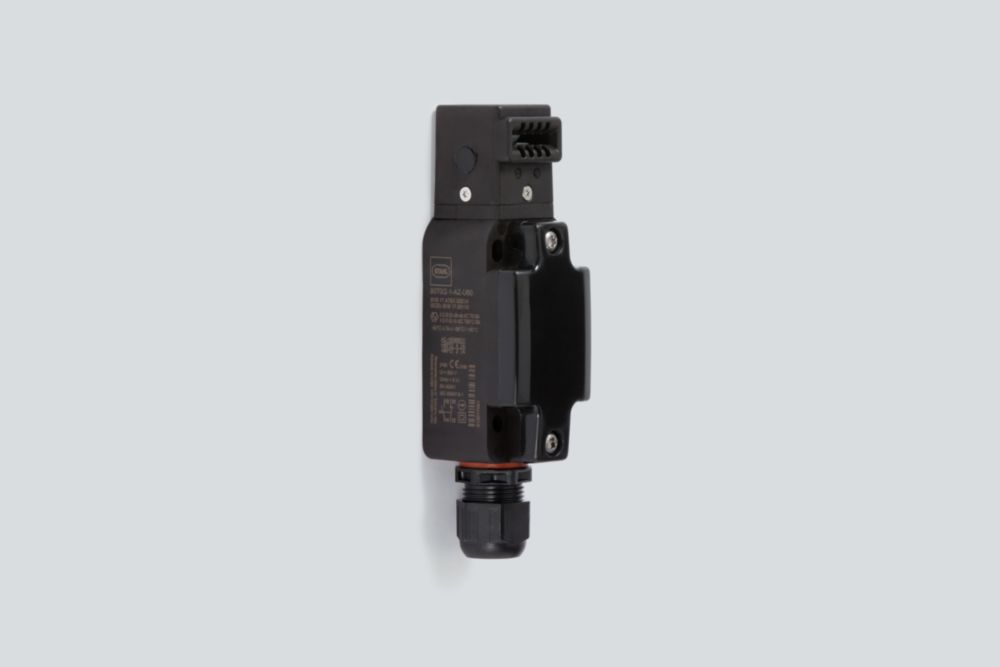

8070/2-3-AZ-U60 258241
8070/2-3-AZ-U60 258241基本信息
型号: 8070/2-3-AZ-U60
订货号: 258241
位置开关系列8070/2
- 最高环境温度：+55°C最低环境温度：-50°C切换功能：微动开关说明1：位置开关区域过滤器：区域1,2 G、GbZone2,3 G、GcZone1,2 D、DbZone22,3 D、Dc
- 最高环境温度：+55°C
- 最低环境温度：-50°C
- 切换功能：爬行开关
- 名称1：位置开关
- 区域过滤器：区域1,2 G、Gb、区域2,3 G、Gc、区域21,2 D、Db、区域22,3 D、Dc
8070/2-3-AZ-U60 258241基本属性
净重：0.194 KG
8070/2-3-AZ-U60 258241总则
- 我的钢筋：
- 8070C
- ：
- ：
- ：
8070/2-3-AZ-U60 258241防爆
- 范围：
- Europäische Union (ATEX), IECEx
- IECEx气体证书：
- IECEx BVS 17.0011X
- IECEx气体防爆：
- Ex db eb IIC T6 Gb
- IECEx防尘证书：
- IECEx BVS 17.0011X
- IECEx粉尘防爆：
- Ex tb IIIC T80 °C Db
- ATEX气体证书：
- BVS 17 ATEX E 021X
- ATEX气体防爆：
- II 2 G Ex db eb IIC T6 Gb
- ATEX证书防尘：
- BVS 17 ATEX E 021X
- ATEX防尘防爆：
- II 2 D Ex tb IIIC T80 °C Db
- 证书：
- ATEX (BVS), IECEx (BVS), Indien (PESO), Kanada (CSA), USA (CSA), Volksrepublik China (CQST)
- 符合性声明：
- ATEX (Einfache elektr. Betriebsmittel), ATEX (EUK), Konformitätserklärung (ATEX)
8070/2-3-AZ-U60 258241电气数据
- 设计工作电压DC：
- 125 V
- 额定工作电压AC（相同电位）：
- 400,00 V
- 额定工作电压AC（不等电位）：
- 250,00 V
- 设计绝缘电压：
- 500 V
- 设计绝缘电压注意事项：
- (für einfaches elektrisches Betriebsmittel: 40 V)
- 最大设计工作电流。：
- 4 A
- 设计运行电流注释：
- (für einfaches elektrisches Betriebsmittel: 200 mA; Induktivität Li und Kapazität Ci sind vernachlässigbar)
- 电气使用寿命：
- max. 10^6 Schaltspiele
- 机械使用寿命：
- max. 10^6 Schaltspiele
- 设计抗震性：
- 6,00 kV
- 最大短路保护。：
- 6 A
- 触发器特性：
- gL/gG
- 最大开关频率：
- 1800 Schaltspiele/h
8070/2-3-AZ-U60 258241环境条件
- 环境温度：
- -50 °C ... +55 °C (max. 4 A)
- -50 °C ... +60 °C (max. 2 A)
- 环境温度：
- -50 °C ... +55 °C (max. 4 A)
- -20 °C ... +60 °C (IP67 (EN 60529)) (max. 2 A)
- -50 °C ... +60 °C (max. 2 A)
8070/2-3-AZ-U60 258241机械数据
- 处决：
- 2. Generation
- 保护等级（IP）：
- IP66
- 防护等级（IP）（IEC 60529）注释：
- bis -20 °C
- 防护等级IP（IEC 60529）：
- IP67
- 外壳材料：
- Thermoplast GF, schlagfest
- 外壳颜色：
- schwarz
- 封面材料：
- Duroplast GF, schlagfest
- 接触材料：
- Silber-Nickel
- 连接截面细导线：
- 0.75 - 1.50 mm²
- 强制开启：
- Ja
- 执行机构：
- Sicherheitsschalter
- 夹紧范围：
- 7.00 ... 13.00 mm
- 连接电缆类型：
- feindrähtig
- 联络：
- 2 Öffner
- 联系人系统：
- 2-polig, galvanisch getrennt, mit Doppelunterbrechung
- 触点开口宽度：
- ≥ 1,5 mm (Trennstärke ≥ 3 mm)
- 密封：
- Silikon
- 包装单元：
- 1
- 重量：
- 194 g
- 重量：
- 0.43 lb
8070/2-3-AZ-U60 258241组装和安装
- 联系：
- Leitungseinführung 8161 1xM20x1,5
- 拧紧力矩：
- Schraubklemmen: 0,4 Nm max.; Deckelschrauben: 1,5 ... 2 Nm; Leitungseinführungen: siehe Montagehinweis (liegt lose bei)
8070/2-3-AZ-U60 258241组件
- 电缆密封套：
- 1 x M20 Ø 7 – 13 mm
- 材料电缆密封套：
- Polyamid, glasfaserverstärkt
8070/2-3-AZ-U60 258241商业数据
- 海关关税编号：
- 85365080
- 国际商品编号（GTIN）：
- 4046827071188
- 原产国：
- DE
