WTB4FP-1G311120ZZZ 1223018
WTB4FP-1G311120ZZZ 1223018基本信息
型号: WTB4FP-1G311120ZZZ
订货号: 1223018
参考面价： 177.00 EUR
WTB4FP-1G311120ZZZ 1223018基本属性
净重：0.078 KG
毛重：0.078 KG
长度：80 mm
宽度：65 mm
高度：135 mm
WTB4FP-1G311120ZZZ 1223018特征
- 工作原理：
- Reflexions-Lichttaster
- 功能原理细节：
- Hintergrundausblendung
- 切换距离：
- 最小切换距离。：
- 4 mm
- 最大切换距离。：
- 220 mm
- 设置背景抑制的范围阈值：
- 15 mm ... 220 mm
- 引用对象：
- Objekt mit 90 % Remissionsgrad (entspricht Standardweiß nach DIN 5033)

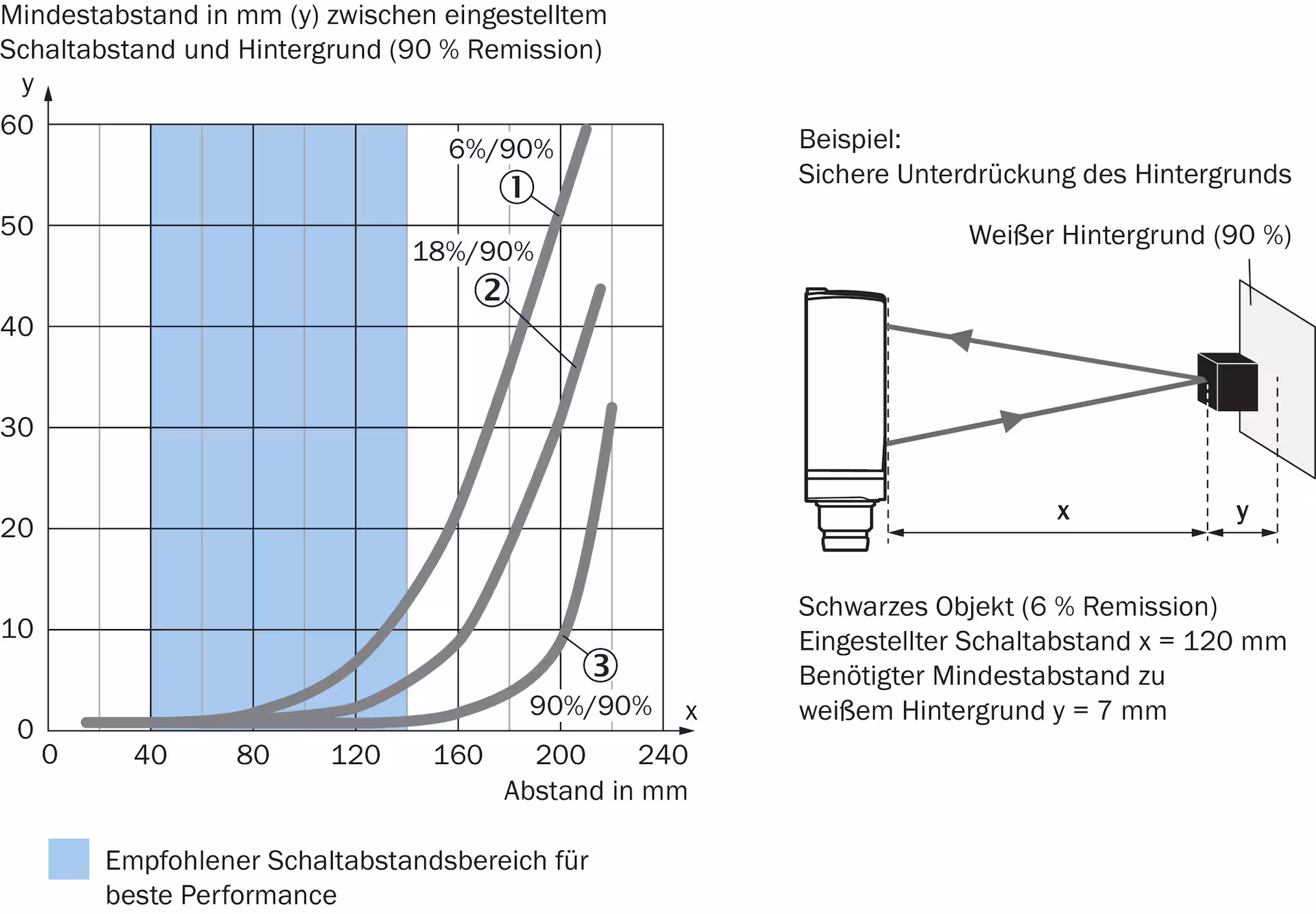

- 设置切换距离与背景之间的最小距离（黑色6%/白色90%）：
- 3 mm, bei 80 mm Abstand
- 建议的切换距离范围可获得最佳性能：
- 40 mm ... 140 mm
- 传输光束：
- 发光体：
- PinPoint-LED
- 灯的类型：
- Sichtbares Rotlicht
- 光点形状：
- Punktförmig

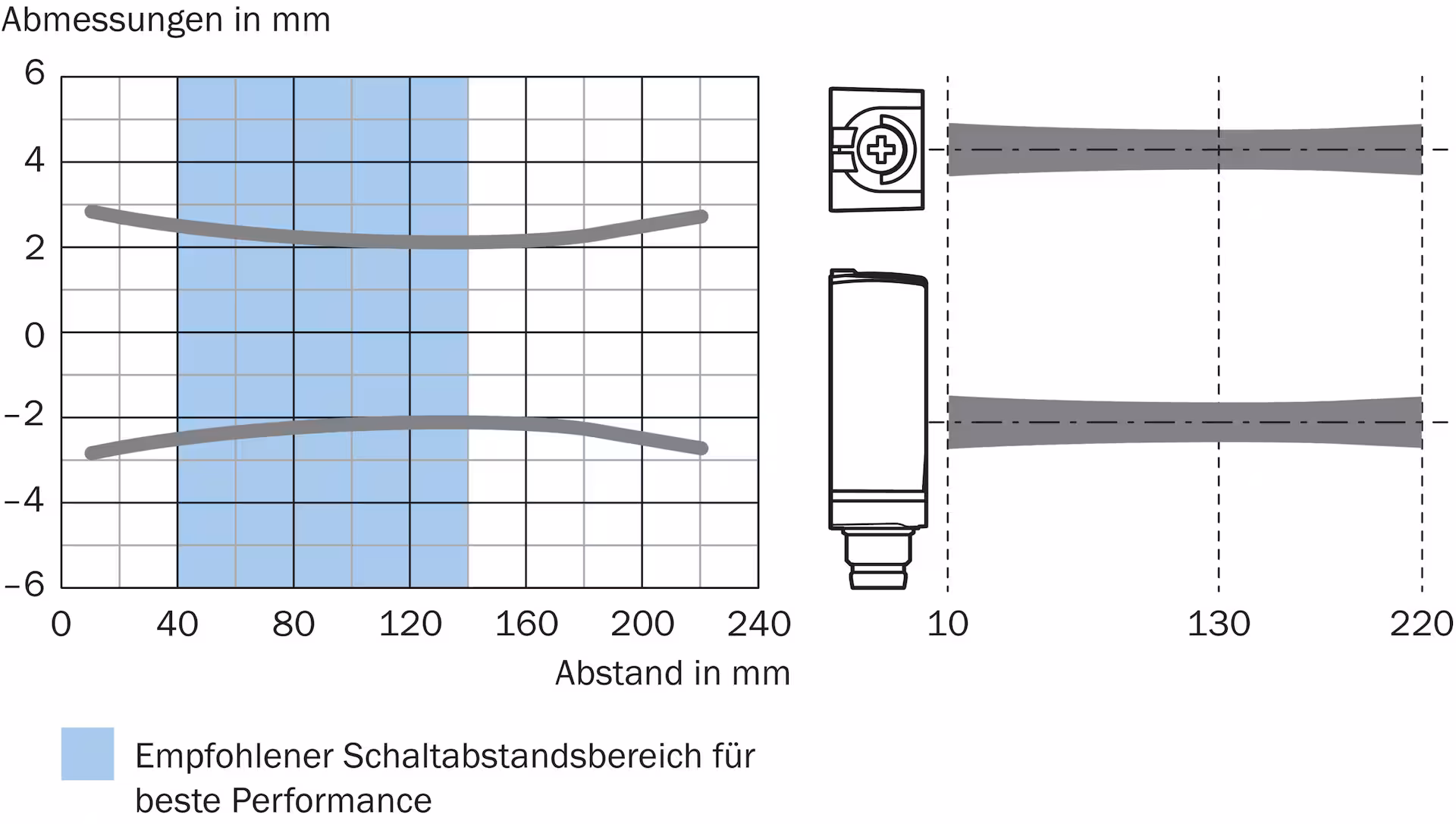

- 光点大小（距离）：
- Ø 4,2 mm (130 mm)
- 标准传输轴的传输光束的最大色散（斜角）：
- < +/- 1.5° (bei TU = +23 °C)
- LED特性：
- 引用标准：
- EN 62471:2008-09 | IEC 62471:2006, modifiziert
- LED风险组标签：
- Freie Gruppe
- 波长：
- 635 nm
- 中等使用寿命：
- 100.000 h bei TU = +25 °C
- 最小可检测对象（MDO）类型。：
- ：
- 0,2 mm (bei 130 mm Abstand (Objekt mit 90 % Remissionsgrad (entspricht Standardweiß nach DIN 5033)))
- 背景：

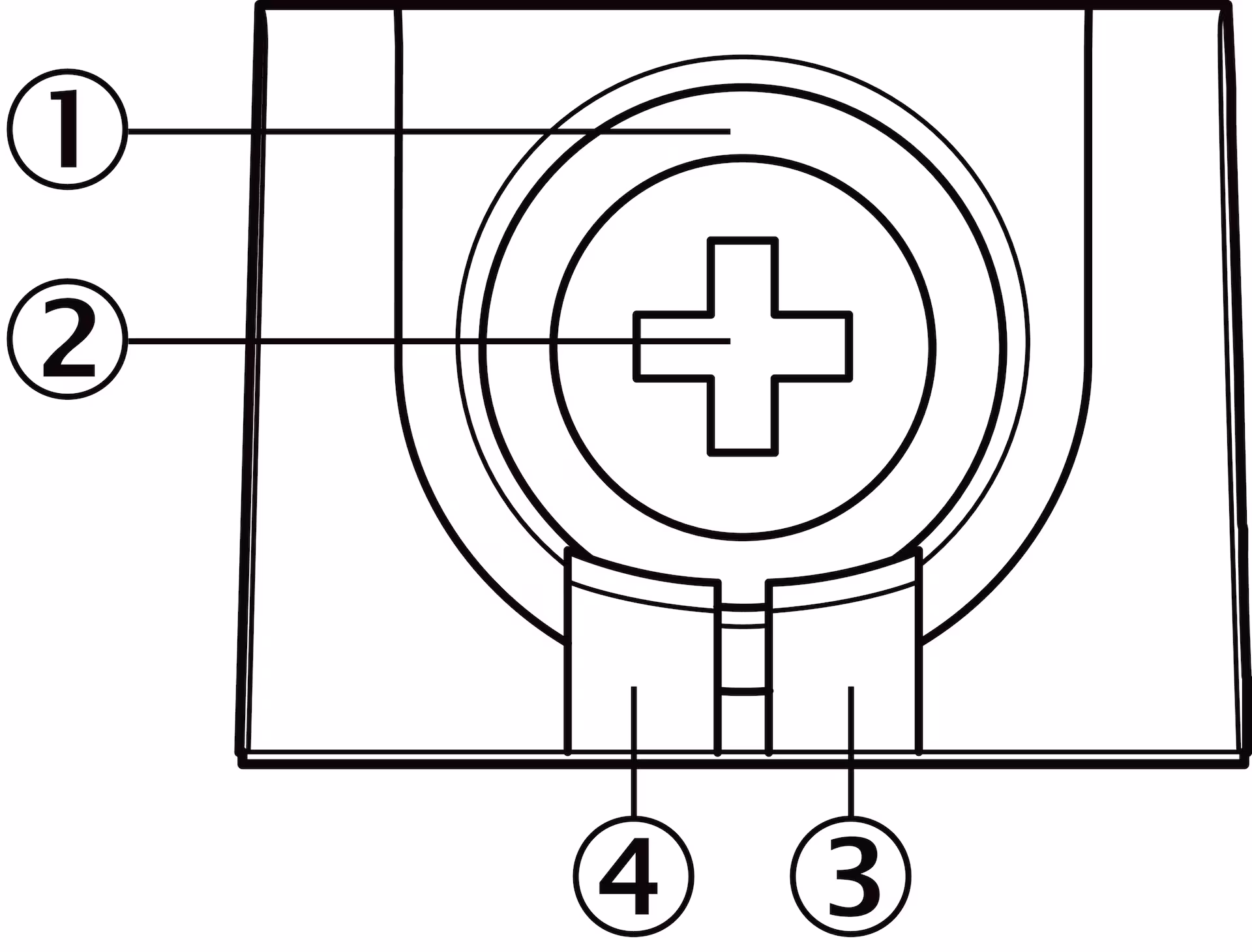

- 推动-旋转元素：
- BluePilot: zur Einstellung des Schaltabstandes
- 陈列：
- LED蓝色：
- BluePilot: Schaltabstandsanzeige
- LED绿色：
- Betriebsanzeige
- Statisch an: Power on
- LED黄色：
- Status Lichtempfang
- Statisch an: Objekt anwesend
- Statisch aus: Objekt nicht anwesend
WTB4FP-1G311120ZZZ 1223018安全参数
- MTTFD：
- 642 Jahre
- DCavg：
- 0 %
- TM（使用寿命）：
- 20 Jahre (EN ISO 13849, Nutzungsrate: 60 %)
WTB4FP-1G311120ZZZ 1223018电气数据
- 电源电压UB：
- 10 V DC ... 30 V DC 1)
- 余纹波：
- ≤ 5 Vss
- 使用类别：
- DC-12 (Nach EN 60947-5-2)
- DC-13 (Nach EN 60947-5-2)
- 电流消耗：
- ≤ 25 mA, ohne Last. Bei UB = 24 V
- 防护等级：
- III
- 数字输出：
- 数字：
- 1
- 种：
- Gegentakt: PNP/NPN
- 信号电压PNP HIGH/LOW：
- Ca. UB-2,5 V / 0 V
- 信号电压NPN HIGH/LOW：
- Ca. UB / < 2,5 V
- 输出电流Imax。：
- ≤ 100 mA
- 保护电路输出：
- Verpolsicher
- ：
- Überstromfest
- ：
- Kurzschlussfest
- 响应时间：
- ≤ 500 µs 2)
- 重复精度（响应时间）：
- 150 µs
- 开关频率：
- 1.000 Hz 3)
- 引脚/导线分配：
- 功能引脚4°黑色（黑色）：
- Digitalausgang, hellschaltend, Objekt anwesend → Ausgang Q HIGH 4)
WTB4FP-1G311120ZZZ 1223018机械数据
- 设计：
- Quaderförmig
- 设计细节：
- Flat

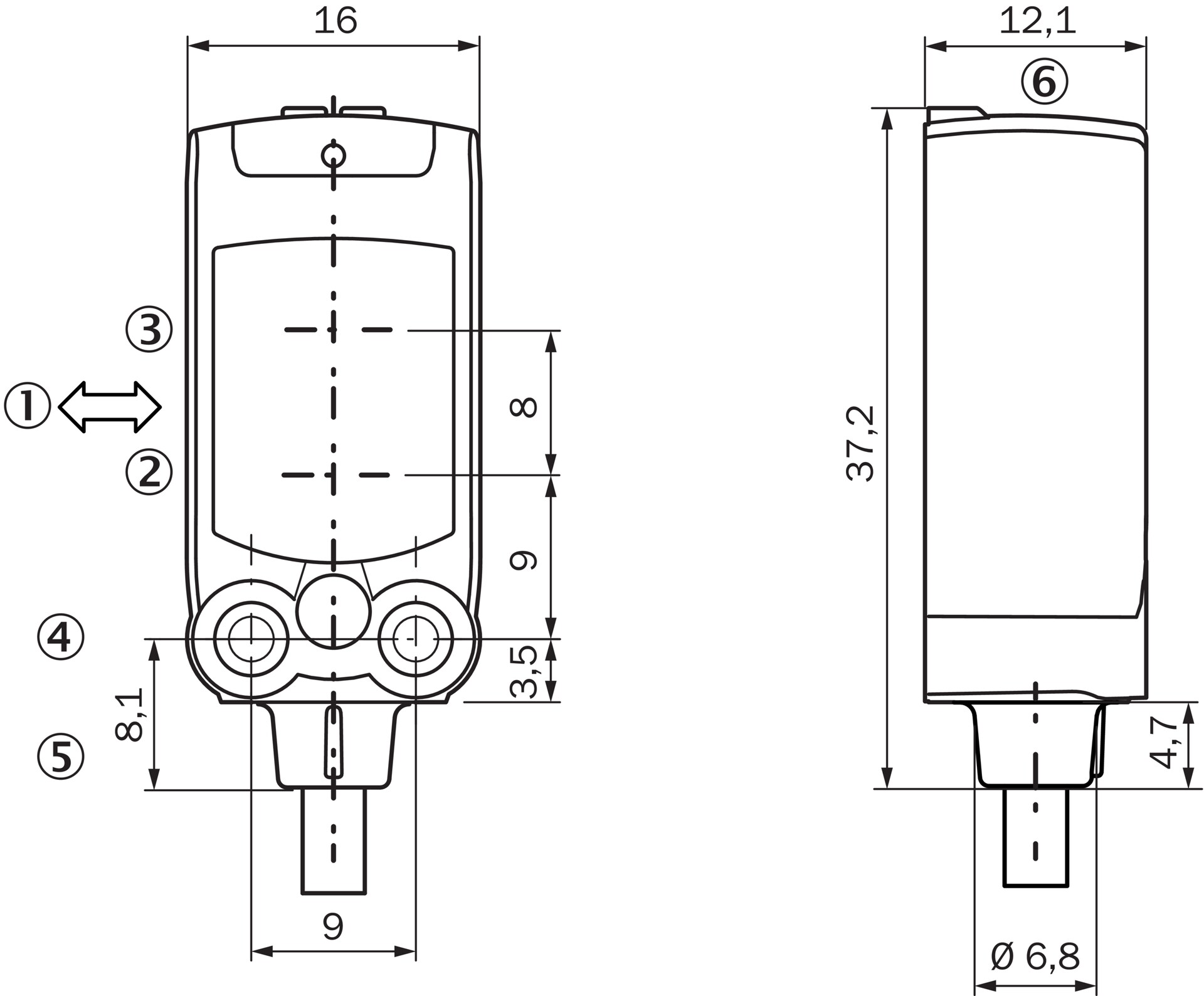

- 尺寸（宽x高x高）：
- 16 mm x 40,1 mm x 12,1 mm
- 联系：
- Leitung, 3-adrig, 2 m
- 连接细节：
- 冻结特性：
- Unter 0 °C Leitung nicht verformen
- 导线横截面：
- 0,14 mm²
- 线路直径：
- Ø 3,4 mm
- 线路长度（L）：
- 2 m
- 布料：
- 住房：
- Kunststoff, VISTAL®
- 挡风玻璃：
- Kunststoff, PMMA
- 经营：
- PVC
- 重量：
- Ca. 30 g
- 紧固螺钉的最大拧紧力矩：
- 0,4 Nm
WTB4FP-1G311120ZZZ 1223018环境数据
- 保护类型：
- IP66 (EN 60529)
- IP67 (EN 60529)
- 环境温度操作：
- –40 °C ... +60 °C
- 环境温度轴承：
- –40 °C ... +75 °C
- 类型对外界光线不敏感：
- Künstliches Licht: ≤ 50.000 lx
- Sonnenlicht: ≤ 50.000 lx
- 抗冲击性：
- 30 g, 11 ms (3 positive und 3 negative Schocks entlang der X-, Y-, Z-Achse, insgesamt 18 Schocks (EN60068-2-27))
- 抗振动性：
- 10 Hz ... 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
- 湿度：
- 35 % ... 95 %, relative Luftfeuchte (kein Beschlag)
- 电磁兼容性（EMC）：
- EN 60947-5-2
- 耐洗涤剂：
- ECOLAB
- UL文件号。：
- NRKH.E181493 & NRKH7.E181493
WTB4FP-1G311120ZZZ 1223018分类
- ECLASS 5.0：
- 27270904
- ECLASS 5.1.4：
- 27270904
- ECLASS 6.0：
- 27270904
- ECLASS 6.2：
- 27270904
- ECLASS 7.0：
- 27270904
- ECLASS 8.0：
- 27270904
- ECLASS 8.1：
- 27270904
- ECLASS 9.0：
- 27270904
- ECLASS 10.0：
- 27270904
- ECLASS 11.0：
- 27270904
- ECLASS 12.0：
- 27270903
- ETIM 5.0：
- EC002719
- ETIM 6.0：
- EC002719
- ETIM 7.0：
- EC002719
- ETIM 8.0：
- EC002719
- UNSPSC 16.0901：
- 39121528
