TiM150-3010300 1093243
TiM150-3010300 1093243基本信息
型号: TiM150-3010300
订货号: 1093243
参考面价： 1063.70 EUR
TiM150-3010300 1093243基本属性
净重：0.230 KG
毛重：0.230 KG
长度：116 mm
宽度：98 mm
高度：154 mm
TiM150-3010300 1093243特征
- 测量原理：
- HDDM+
- 应用领域：
- Indoor
- 光源：
- Infrarot (850 nm)
- 激光等级：
- 1 (IEC 60825-1:2014, EN 60825-1:2014)
- 打开角度：
- 水平的：
- 200°
- 扫描频率：
- 14,5 Hz
- 角度分辨率：
- 1°

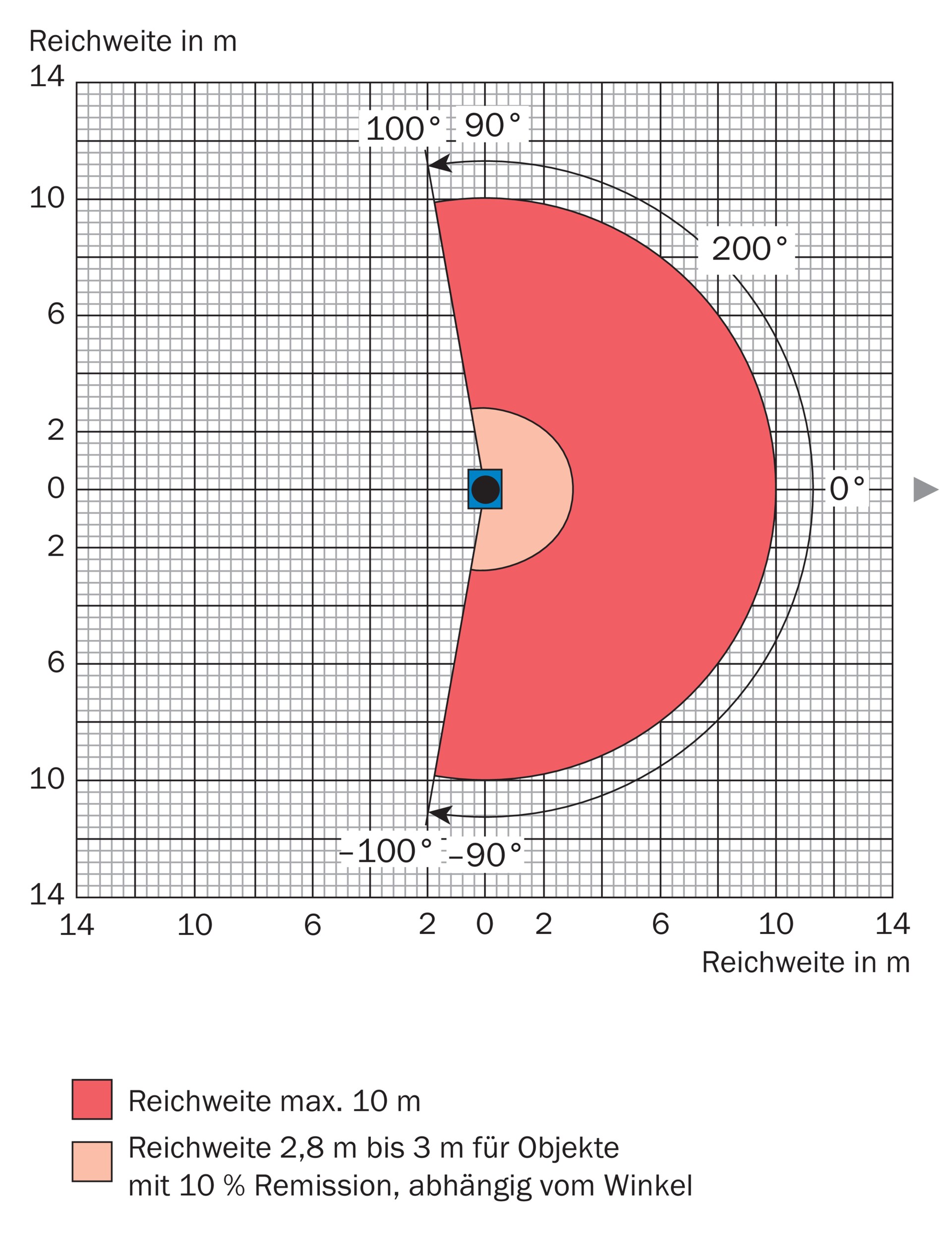

- 工作区域：
- 0,05 m ... 10 m
- 范围：
- 缓解10%时：
- 2,8 m ... 3 m, abhängig vom Winkel
TiM150-3010300 1093243机械/电气
- 连接类型：
- 1 x 5-poliger M12-Gerätestecker (drehbar)
- 电源电压：
- 10 V DC ... 28 V DC 1)
- 功耗：
- Typ. 2,7 W
- 输出电流：
- ≤ 100 mA
- 外壳颜色：
- Lichtblau (RAL 5012)
- 保护类型：
- IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)
- 防护等级：
- III (IEC 61140:2016-1)
- 重量：
- 122 g, ohne Anschlussleitungen
- 尺寸（长x宽x高）：
- 60 mm x 60 mm x 75,8 m
- MTBF：
- 82 Jahre
TiM150-3010300 1093243安全参数
- MTTFD：
- > 100 Jahre
TiM150-3010300 1093243表演
- 响应时间：
- Typ. 70 ms
- 可检测物体形状：
- Nahezu beliebig
- 系统误差：
- ± 40 mm 1)
- 统计误差：
- 30 mm 1)
- 集成应用程序：
- Feldauswertung
- 字段集数量：
- 1 Feldsatz
- 同时评估案例：
- 1 (2 Felder)
TiM150-3010300 1093243接口
- 数字形式：
- ✔
- 作用：
- Serviceschnittstelle, Parametrierung
- 数字输入：
- 1
- 数字输出：
- 2 (Push-pull)
- 延迟时间：
- 69 ms ... 30.015 ms (konfigurierbar)
- 保持时间：
- 69 ms ... 30.015 ms (konfigurierbar)
- 光学指示器：
- 2 LEDs (ON, Schaltzustand)
TiM150-3010300 1093243环境数据
- 对象缓解：
- 4 % ... 1.000 % (Reflektoren)
- 电磁兼容性（EMC）：
- IEC 61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005
- 抗振动性：
- 正弦共振扫描：
- 10 Hz ... 1.000 Hz 1)
- 正弦测试：
- 10 Hz ... 150 Hz, 1 g, 1 Frequenzzyklen 1)
- 噪声测试：
- 10 Hz ... 200 Hz, 5 g RMS, 2 h 2)
- 工作环境温度：
- –10 °C ... +50 °C
- 储存温度：
- –30 °C ... +70 °C
- 允许相对湿度：
- ≤ 95 %, nicht kondensierend 3)
- 对外界光线不敏感：
- 30.000 lx
TiM150-3010300 1093243一般信息
- 使用注意事项：
- Der Sensor ist kein Sicherheitsbauteil im Sinne der jeweils gültigen Sicherheitsnormen für Maschinen.
TiM150-3010300 1093243分类
- ECLASS 5.0：
- 27270990
- ECLASS 5.1.4：
- 27270990
- ECLASS 6.0：
- 27270913
- ECLASS 6.2：
- 27270913
- ECLASS 7.0：
- 27270913
- ECLASS 8.0：
- 27270913
- ECLASS 8.1：
- 27270913
- ECLASS 9.0：
- 27270913
- ECLASS 10.0：
- 27270913
- ECLASS 11.0：
- 27270913
- ECLASS 12.0：
- 27270913
- ETIM 5.0：
- EC002550
- ETIM 6.0：
- EC002550
- ETIM 7.0：
- EC002550
- ETIM 8.0：
- EC002550
- UNSPSC 16.0901：
- 41111615
