德国SICK
SICK SRM50-HFA0-K21 1037071
型号: SRM50-HFA0-K21
订货号: 1037071
参考面价： 45200.00 EUR
SICK SRM50-HFA0-K21 1037071 基本属性
净重：0.114 KG
毛重：0.114 KG
长度：60 mm
宽度：40 mm
高度：60 mm
SICK SRM50-HFA0-K21 1037071 安全参数
- MTTFD (mittlere Zeit bis zu einem gefahrbringenden Ausfall)：
- 235 Jahre (EN ISO 13849) 1)
SICK SRM50-HFA0-K21 1037071 表演
- 每转正弦/余弦周期：
- 1.024
- 绝对可检测转数：
- 4.096
- 步骤总数：
- 134.217.728
- 测量步骤：
- 0,3 ″ bei Interpolation der Sinus-/Cosinussignale mit z. B. 12 Bit
- 积分非线性：
- Typ. ± 45 ″, Fehlergrenzen bei Auswertung der Sinus-/Cosinussignale, bei entspannter Drehmomentstütze
- 微分非线性：
- ± 7 ″
- 工作速度：
- ≤ 6.000 min⁻¹, bis zu der die Absolutposition zuverlässig gebildet werden kann
- 可用内存区域：
- 128 Byte
- 系统精度：
- ± 52 ″
SICK SRM50-HFA0-K21 1037071 接口
- 绝对值的代码类型：
- Binär
- 代码历史记录：
- Steigend, bei Drehung der Welle. Im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung), bei Drehung der Welle im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung)
- 通信接口：
- HIPERFACE®
SICK SRM50-HFA0-K21 1037071 电气数据
- 连接类型：
- Stecker, 8-polig, radial
- 电源电压：
- 7 V DC ... 12 V DC
- 推荐电源电压：
- 8 V DC
- 电流消耗：
- 80 mA 1)

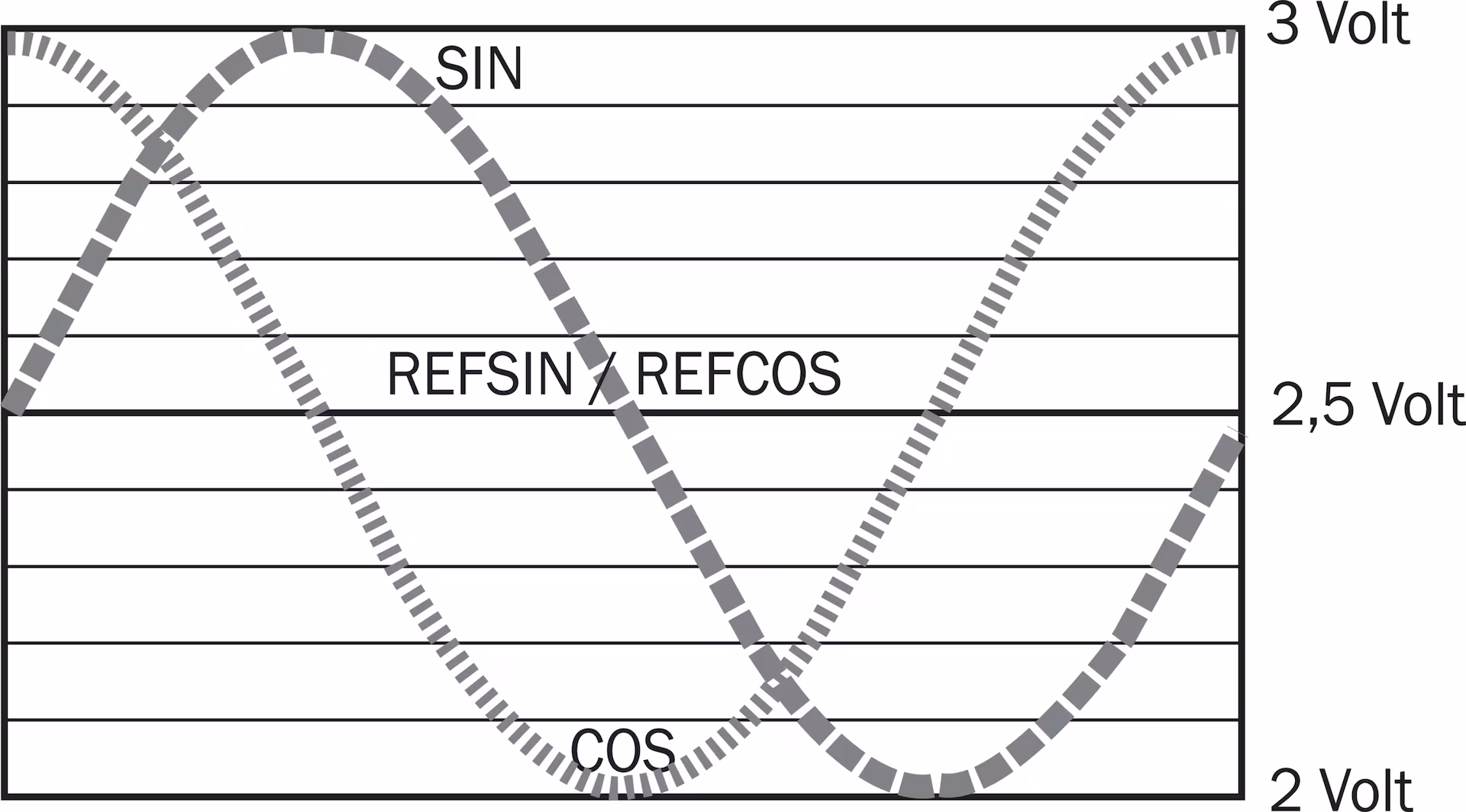

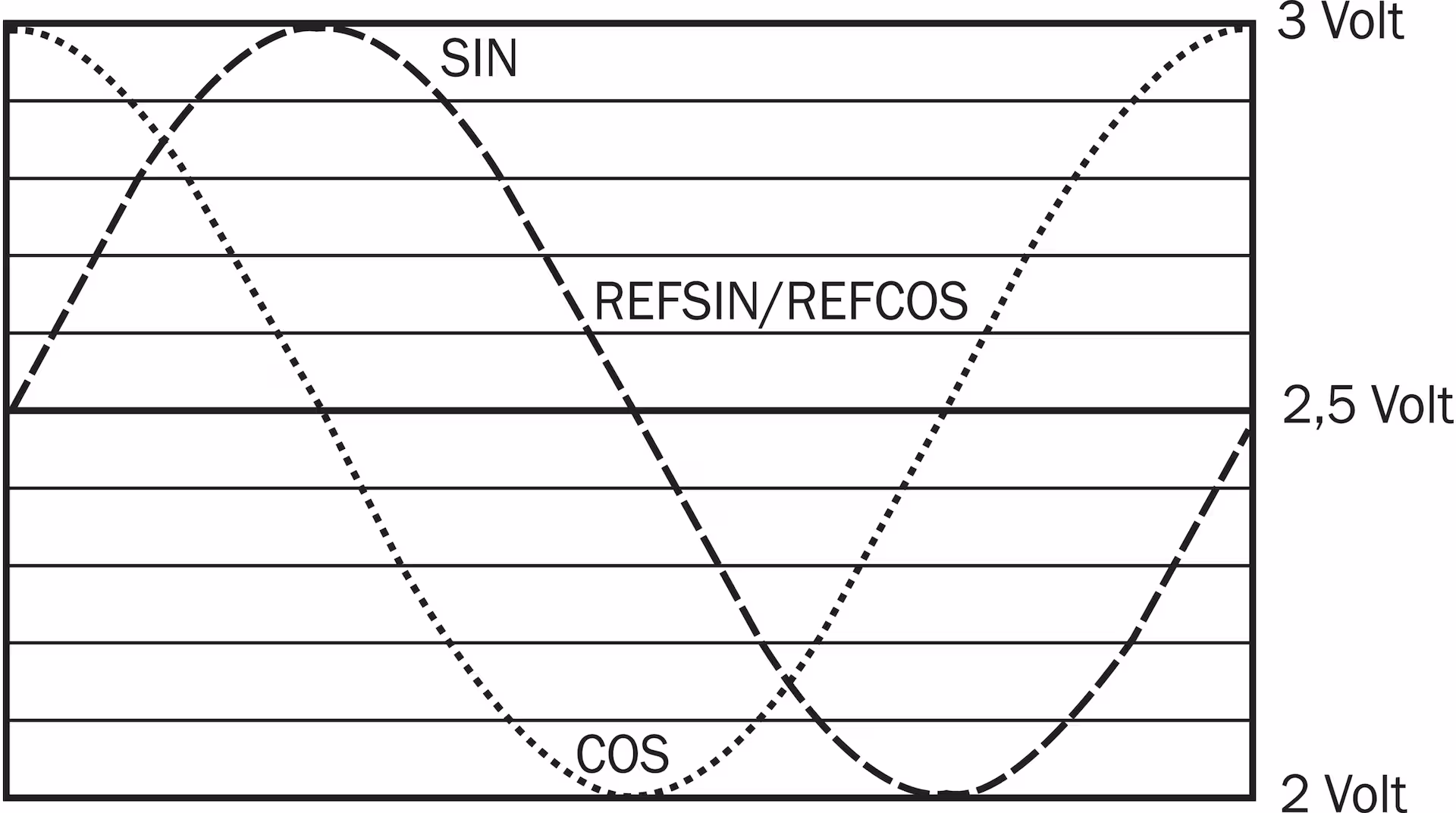

- 正弦/余弦信号的输出频率：
- ≤ 200 kHz
SICK SRM50-HFA0-K21 1037071 机械数据
- 竖井设计：
- Konuswelle
- 法兰类型和扭矩支撑：
- Federblechabstützung, Federblechabstützung
- 尺寸/尺寸：

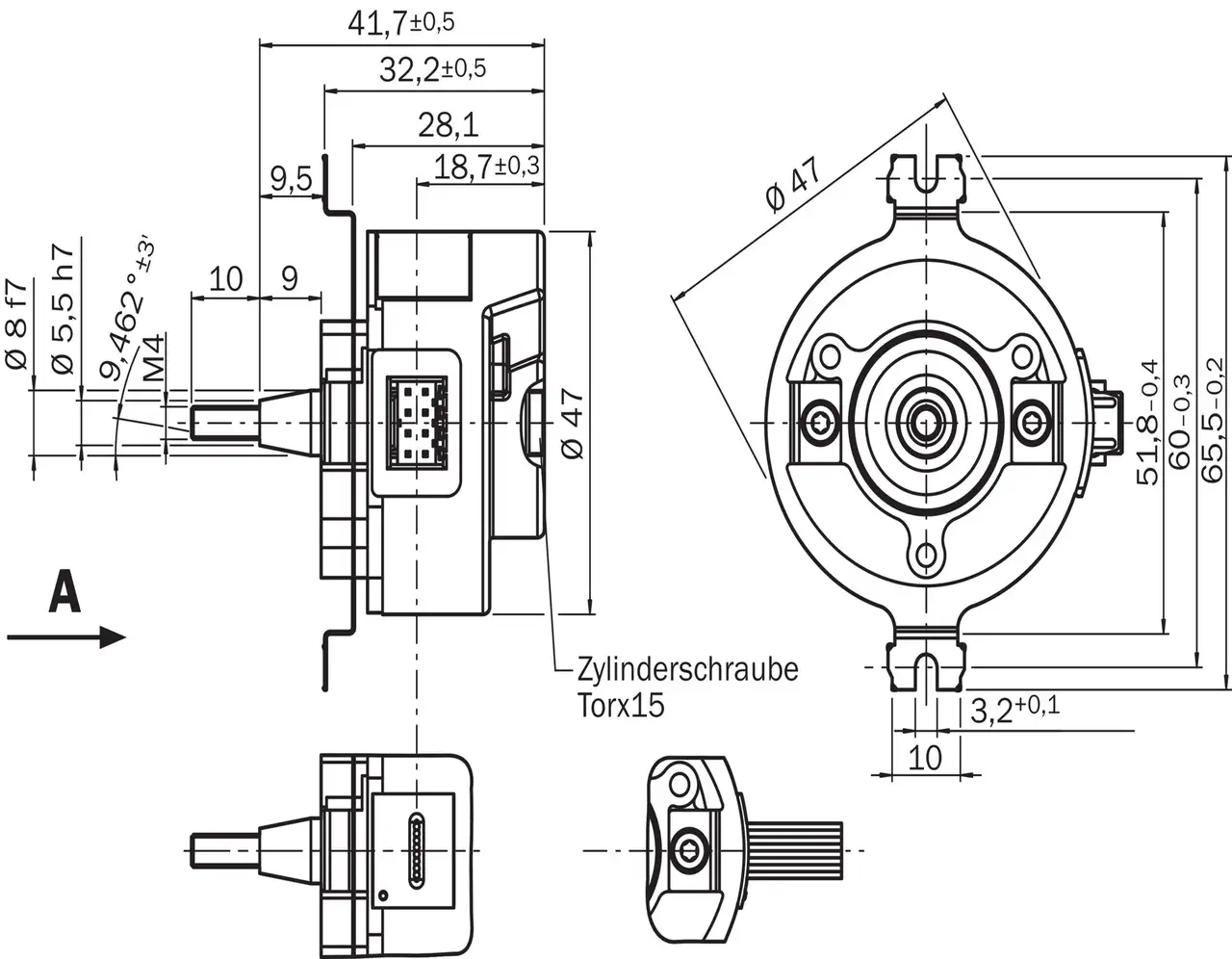

- Siehe Maßzeichnung
- 重量：
- ≤ 0,2 kg
- 转子的惯性力矩：
- 10 gcm²
- 运行速度：
- ≤ 12.000 min⁻¹
- 角度加速度：
- ≤ 200.000 rad/s²
- 工作扭矩：
- 0,2 Ncm
- 启动扭矩：
- + 0,4 Ncm
- 允许波动静态：
- ± 0,5 mm radial
- ± 0,75 mm axial
- 允许波动动态：
- ± 0,1 mm radial
- ± 0,2 mm axial
- 垂直于旋转轴的角运动，静态：
- ± 0,005 mm/mm
- 垂直于旋转轴的角运动，动态：
- ± 0,0025 mm/mm
- 滚珠轴承的使用寿命：
- 3,6 x 109 Umdrehungen
SICK SRM50-HFA0-K21 1037071 环境数据
- 工作温度范围：
- –30 °C ... +115 °C
- 轴承温度范围：
- –40 °C ... +125 °C, ohne Verpackung
- 相对湿度/凝结：
- 90 %, Betauung nicht zulässig
- 抗冲击性：
- 100 g, 10 ms, 10 ms (nach EN 60068-2-27)
- 抗振动频率范围：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-3 1)
- 保护类型：
- IP40, bei aufgestecktem Gegenstecker (IEC 60529)
SICK SRM50-HFA0-K21 1037071 证书
- 欧盟符合性声明：
- ✔
- 英国符合性声明：
- ✔
- ACMA符合性声明：
- ✔
- 中国RoHS：
- ✔
- EAC证书：
- ✔
SICK SRM50-HFA0-K21 1037071 分类
- ECLASS 5.0：
- 27270590
- ECLASS 5.1.4：
- 27270590
- ECLASS 6.0：
- 27270590
- ECLASS 6.2：
- 27270590
- ECLASS 7.0：
- 27270590
- ECLASS 8.0：
- 27270590
- ECLASS 8.1：
- 27270590
- ECLASS 9.0：
- 27270590
- ECLASS 10.0：
- 27273805
- ECLASS 11.0：
- 27273901
- ECLASS 12.0：
- 27273901
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
