SFM60-HRBT4K02 1054584
SFM60-HRBT4K02 1054584基本信息
型号: SFM60-HRBT4K02
订货号: 1054584
参考面价： 582.00 EUR
SFM60-HRBT4K02 1054584基本属性
净重：0.274 KG
毛重：0.274 KG
长度：135 mm
宽度：90 mm
高度：180 mm
SFM60-HRBT4K02 1054584表演
- 每转正弦/余弦周期：
- 1.024
- 绝对可检测转数：
- 4.096
- 步骤总数：
- 134.217.728
- 测量步骤：
- 0,3 ″ bei Interpolation der Sinus-/Cosinussignale mit z. B. 12 Bit
- 积分非线性：
- Typ. ± 45 ″, Fehlergrenzen bei Auswertung der Sinus-/Cosinussignale, bei entspannter Drehmomentstütze
- 微分非线性：
- ± 7 ″, Nichtlinearität einer Sinus-/Cosinusperiode
- 工作速度：
- ≤ 6.000 min⁻¹, bis zu der die Absolutposition zuverlässig gebildet werden kann
- 可用内存区域：
- 1.792 Byte
- 系统精度：
- ± 52 ″
SFM60-HRBT4K02 1054584接口
- 绝对值的代码类型：
- Binär
- 代码历史记录：
- Steigend, bei Drehung der Welle im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung)
- 通信接口：
- HIPERFACE®
SFM60-HRBT4K02 1054584电气数据
- 连接类型：
- Stecker, M12, 8-polig, radial
- 电源电压：
- 7 V DC ... 12 V DC
- 推荐电源电压：
- 8 V DC
- 电流消耗：
- < 80 mA (ohne Last)
- 正弦/余弦信号的输出频率：
- ≤ 200 kHz
- MTTF：危险失效时间：
- 230 Jahre (EN ISO 13849) 1)
SFM60-HRBT4K02 1054584机械数据
- 竖井设计：
- Durchsteckhohlwelle
- 轴直径：
- 14 mm
- 材料，轴：
- Edelstahl
- 材料，法兰：
- Zinkdruckguss
- 材料外壳：
- Aluminiumdruckguss
- 法兰类型和扭矩支撑：
- Drehmomentstütze
- 尺寸/尺寸：

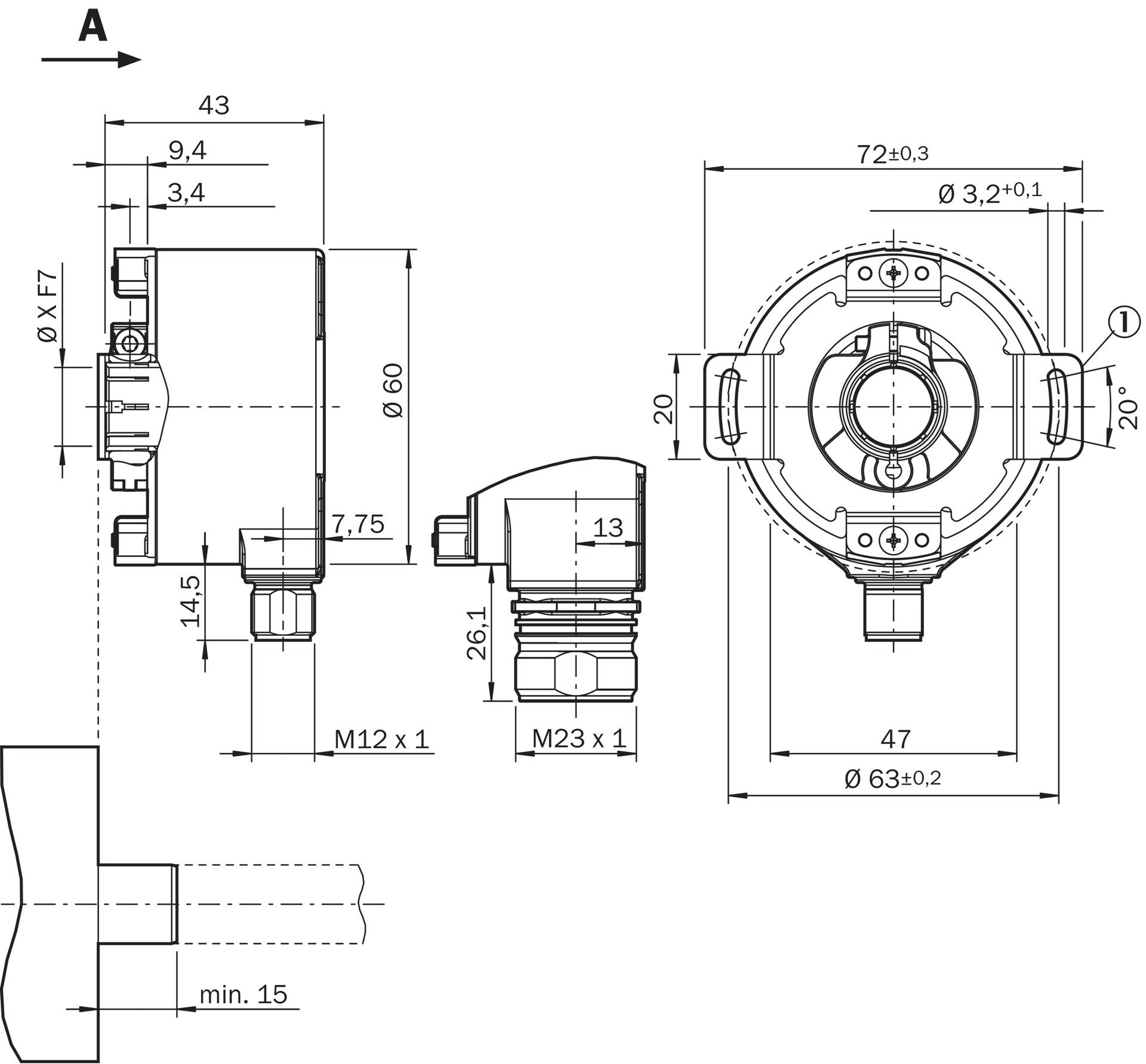

- Siehe Maßzeichnung
- 重量：
- ≤ 0,25 kg
- 转子的惯性力矩：
- 40 gcm²
- 运行速度：
- ≤ 9.000 min⁻¹ 1)
- 角度加速度：
- ≤ 500.000 rad/s²
- 工作扭矩：
- 0,6 Ncm (+20 °C)
- 启动扭矩：
- + 0,8 Ncm (+20 °C)
- 允许波动静态：
- ± 0,3 mm, ± 0,5 mm radial, axial
- 允许波动动态：
- ± 0,05 mm radial
- ± 0,2 mm axial
- 滚珠轴承的使用寿命：
- 3,6 x 109 Umdrehungen
SFM60-HRBT4K02 1054584环境数据
- 工作温度范围：
- –40 °C ... +115 °C
- 轴承温度范围：
- –40 °C ... +115 °C, ohne Verpackung
- 相对湿度/冷凝：
- 90 %, Betauung nicht zulässig
- 抗冲击性：
- 100 g, 6 ms (nach EN 60068-2-27)
- 抗振动频率范围：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-3 1)
- 保护类型：
- IP65, im montierten Zustand (IEC 60529)
SFM60-HRBT4K02 1054584分类
- ECl@ss5：
- 27270590
- ECl@ss5.1.4：
- 27270590
- ECl@ss6：
- 27270590
- ECl@ss6.2：
- 27270590
- ECl@ss7：
- 27270590
- ECl@ss8：
- 27270590
- ECl@ss8.1：
- 27270590
- ECl@ss9：
- 27270590
- ECl@ss10：
- 27273805
- ECl@ss11：
- 27273901
- eCl@ss12：
- 27273901
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
