德国SICK
SICK SEM70-HN025AK22 1074669
型号: SEM70-HN025AK22
订货号: 1074669
参考面价： 690.00 EUR
SICK SEM70-HN025AK22 1074669 基本属性
净重：0.220 KG
毛重：0.220 KG
长度：113 mm
宽度：90 mm
高度：140 mm
SICK SEM70-HN025AK22 1074669 表演
- 每转正弦/余弦周期：
- 32
- 绝对可检测转数：
- 4.096
- 步骤总数：
- 4.194.304
- 测量步骤：
- 10 ″ bei Interpolation der Sinus-/Cosinussignale mit z. B. 12 Bit
- 积分非线性：
- ± 100 ″ 1)
- 微分非线性：
- ± 55 ″ 1)
- 延迟：
- 25 µs
- 可用内存区域：
- 2.048 Byte
- 系统精度：
- ± 155 ″
SICK SEM70-HN025AK22 1074669 接口
- 绝对值的代码类型：
- Binär
- 代码历史记录：
- Steigend, bei Drehung der Welle im Uhrzeigersinn mit Blick in Richtung "A" (siehe Maßzeichnung)
- 通信接口：
- HIPERFACE®
SICK SEM70-HN025AK22 1074669 电气数据
- 连接类型：
- Stecker, 8-polig
- 电源电压：
- 7 V DC ... 12 V DC
- 通电时间电压斜坡：
- Max. 180 ms 1)
- 推荐电源电压：
- 11 V DC
- 电流消耗：
- ≤ 150 mA 2)
- MTTF：危险失效时间：
- 155 Jahre (EN ISO 13849) 3)
SICK SEM70-HN025AK22 1074669 机械数据
- 竖井设计：
- Durchsteckhohlwelle
- 尺寸/尺寸：

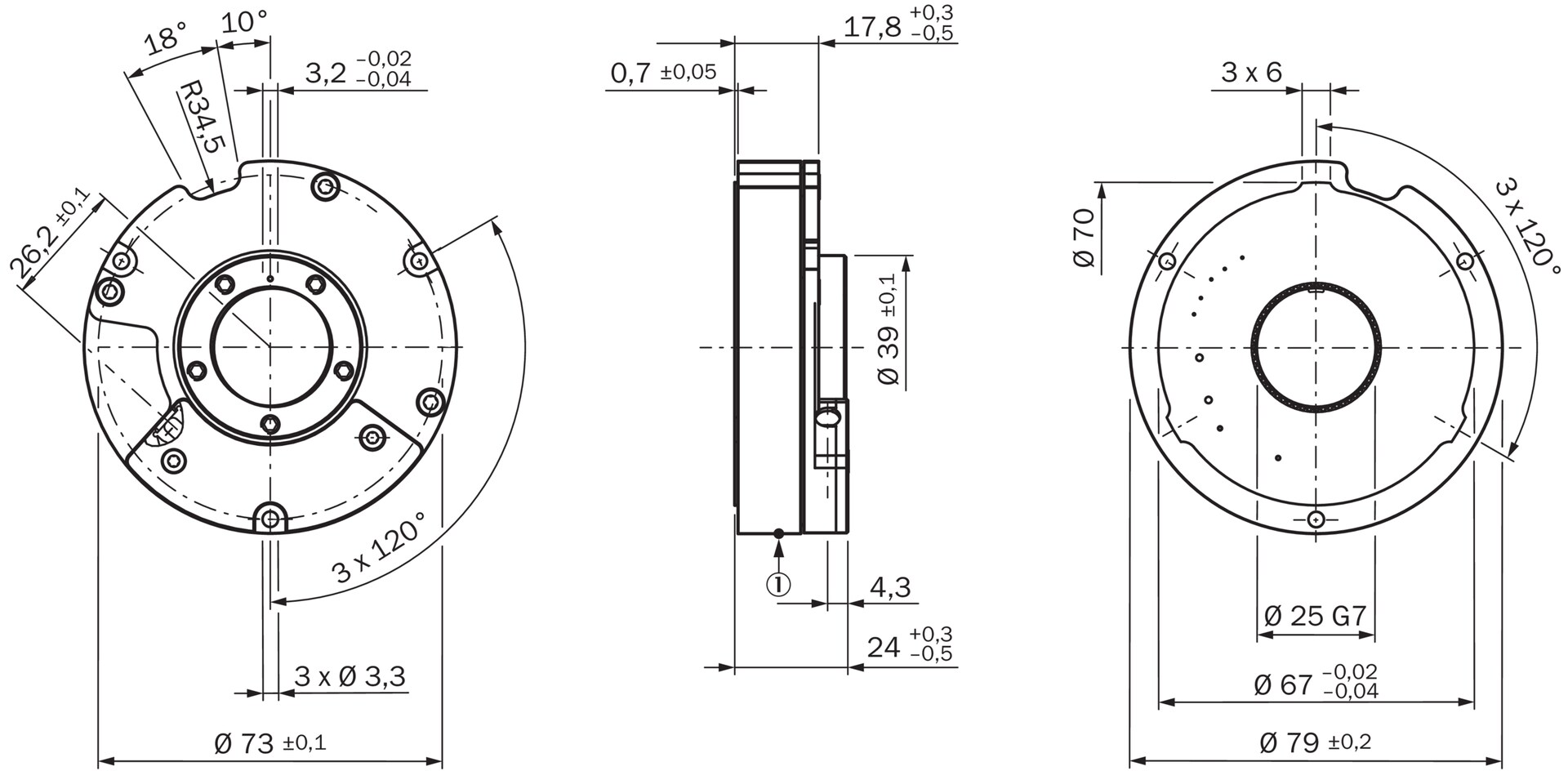

- Siehe Maßzeichnung
- 重量：
- ≤ 0,13 kg
- 转子的惯性力矩：
- 60 gcm²
- 运行速度：
- 8.500 min⁻¹, bis zu der die Absolutposition zuverlässig gebildet werden kann
- 角度加速度：
- ≤ 50.000 rad/s²
- 允许的径向波动：
- ± 0,15 mm
- 允许的轴向轴移动：
- ± 0,4 mm
- 允许波动静态：
- ± 0,3 mm
- 允许波动动态：
- ± 0,1 mm
SICK SEM70-HN025AK22 1074669 环境数据
- 工作温度范围：
- –30 °C ... +115 °C
- 轴承温度范围：
- –40 °C ... +125 °C, ohne Verpackung
- 相对湿度/冷凝：
- 85 %, Betauung nicht zulässig 1)
- 抗冲击性：
- 100 g, 10 ms (nach EN 60068-2-27) 2)
- 抗振动频率范围：
- 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) 1)
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-4 (Class A) 3)
- 保护类型：
- IP40, bei eingebautem Gegenstecker und geschlossener Abdeckung (IEC 60529)
SICK SEM70-HN025AK22 1074669 分类
- ECLASS 5.0：
- 27270590
- ECLASS 5.1.4：
- 27270590
- ECLASS 6.0：
- 27270590
- ECLASS 6.2：
- 27270590
- ECLASS 7.0：
- 27270590
- ECLASS 8.0：
- 27270590
- ECLASS 8.1：
- 27270590
- ECLASS 9.0：
- 27270590
- ECLASS 10.0：
- 27273805
- ECLASS 11.0：
- 27273901
- ECLASS 12.0：
- 27273901
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
