德国SICK
SICK MICS3-CBAZ55PZ1P01 1092721
型号: MICS3-CBAZ55PZ1P01
订货号: 1092721
参考面价： 6307.49 EUR
SICK MICS3-CBAZ55PZ1P01 1092721 基本属性
净重：1.938 KG
毛重：1.938 KG
长度：210 mm
宽度：190 mm
高度：240 mm
SICK MICS3-CBAZ55PZ1P01 1092721 特征
- 子产品系列：
- microScan3 Pro - PROFINET
- 处决：
- Sensor inklusive Systemstecker (auf der Unterseite vormontiert)
- 应用领域：
- Indoor
- 保护场三个宽度：
- 5,5 m
- 警告场三角测量：
- 40 m
- 同时监控字段的数量：
- ≤ 8 1)
- 字段数：
- 128
- 监测案例数量：
- 128
- 扫描角度：
- 275°
- Auflösung (konfigurierbar)：
- 30 mm
- 40 mm
- 50 mm
- 70 mm
- 150 mm
- 200 mm
- 角度分辨率：
- 0,39°
- 响应时间：
- ≥ 95 ms
- 保护场附加费：
- 65 mm
SICK MICS3-CBAZ55PZ1P01 1092721 安全参数
- 类型：
- Typ 3 (IEC 61496)
- 安全完整性级别：
- SIL 2 (IEC 61508)
- 类别：
- Kategorie 3 (EN ISO 13849)
- 性能水平：
- PL d (EN ISO 13849)
- PFHD (mittlere Wahrscheinlichkeit eines Gefahr bringenden Ausfalls pro Stunde)：
- 8,0 x 10-8
- TM (Gebrauchsdauer)：
- 20 Jahre (EN ISO 13849)
- 故障时的安全条件：
- Die Sicherheitsausgänge über Netzwerk sind logisch 0.
SICK MICS3-CBAZ55PZ1P01 1092721 功能
- 重新启动锁定：
- ✔
- 多重评估：
- ✔
- 监控案例切换：
- ✔
- 同时监测：
- ✔
- 静电保护现场电路：
- ✔
- 安全的轮廓识别：
- ✔
- 轮廓以供参考：
- ✔
- 集成配置存储：
- ✔
- 测量数据输出：
- Über Ethernet
SICK MICS3-CBAZ55PZ1P01 1092721 接口
- 连接类型：
- 电源：

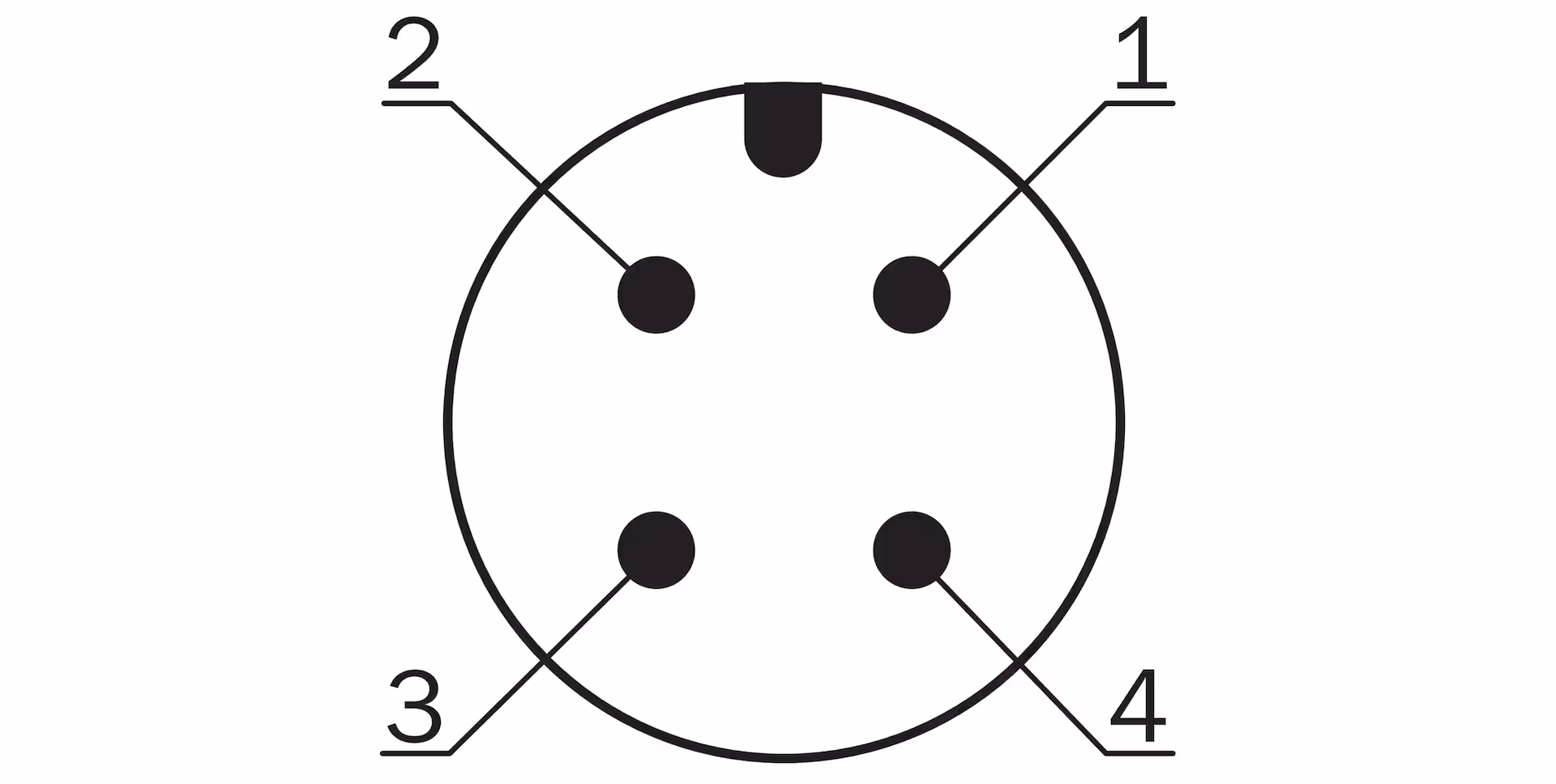

- 1 x Stecker M12, 4-polig, A-codiert
- 现场总线、工业网络：

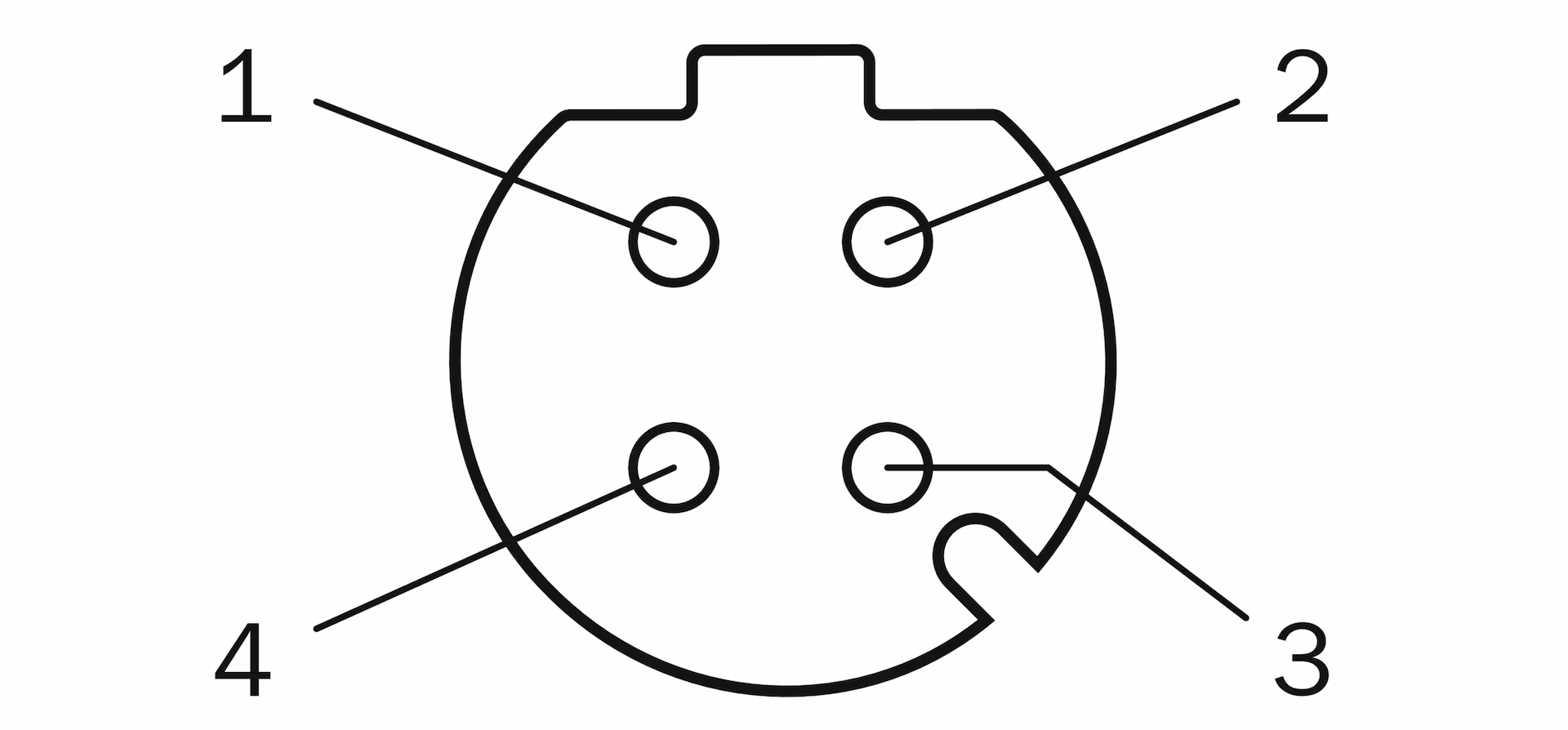

- 2 x Dose M12, 4-polig, D-codiert
- 输出：
- OSSD对：
- 0
- 网络安全输出：
- 8
- 配置类型：
- PC mit Safety Designer (Konfigurations- und Diagnosesoftware)
- 配置和诊断接口：
- USB 2.0, Mini-USB, Ethernet
- 现场总线、工业网络：
- PROFINET
- 协议：
- PROFIsafe
- 支持的协议版本：
- PROFINET-Spezifikation V2.3
- ：
- PROFIsafe-Profil gemäß Spezifikation V2.6.1
- ：
- PROFIsafe-Profil gemäß Spezifikation V2.4
- GSDML：
- Gemäß GSDML-Spezifikation V2.33
- 循环时间：
- 1 ms, 2 ms, 4 ms, 8 ms, 16 ms …
- 合规性：
- Conformance Class C
- 网络管理：
- SNMP
- ：
- MIB-2
- ：
- LLDP gemäß IEEE 802.1AB
- ：
- MRP-Client-Unterstützung
- Netload：
- Netload Class III gemäß Security Level 1 Test
- 交换机属性：
- 2-Port-Realtime-Switch konform zu IEEE 802
- 端口属性：
- 100Base-TX
- ：
- Auto-Negotiation
- ：
- Auto-Crossover (MDIX)
- ：
- Auto-Polarity
- 诊断：
- I&M-Datensätze 0 … 5
- ：
- PROFINET-Alarme
- 其他服务：
- PROFIenergy
- ：
- F_iPar_CRC
- ：
- Azyklische Read-/Write-Dienste zur Kommunikation via TCI
- ：
- SNTP (Client und Server)
- 其他接口：
- TCP/IP-Kommunikation über Port 9000
- 显示元素：
- Grafisches Farbdisplay, LEDs
SICK MICS3-CBAZ55PZ1P01 1092721 电气数据
- 防护等级：
- III (EN 61140)
- 电源电压Uv：
- 24 V DC (16,8 V DC ... 30 V DC)
- 典型功耗：
- 7,2 W
SICK MICS3-CBAZ55PZ1P01 1092721 机械数据

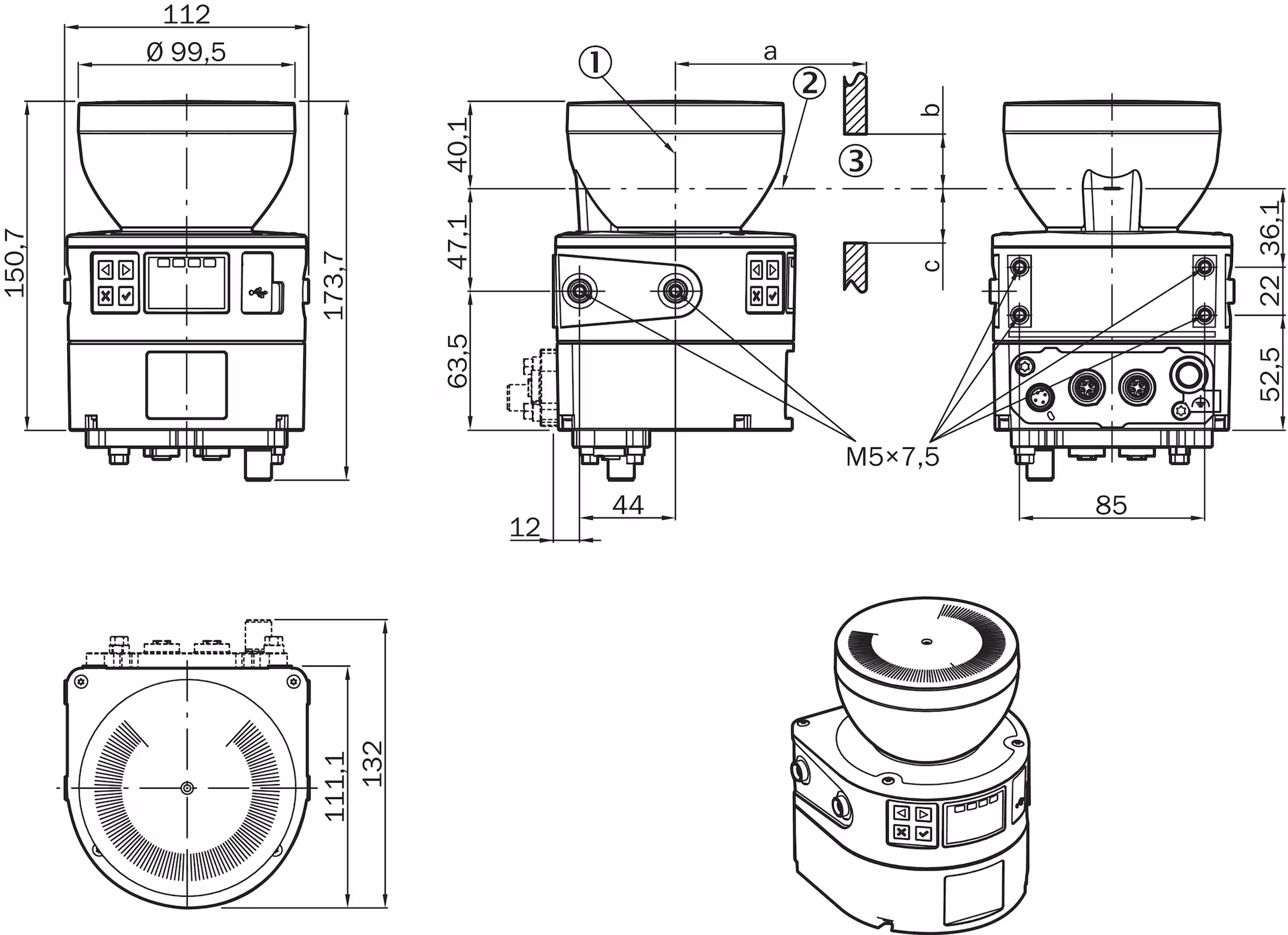

- Abmessungen (B x H x T)：
- 112 mm x 150,7 mm x 111,1 mm (ohne Systemstecker)
- 重量：
- 1,45 kg
- 外壳材料：
- Aluminium
- 外壳颜色：
- RAL 1021 (rapsgelb), RAL 9005 (schwarz)
- 光学罩的材料：
- Polycarbonat
- 光学罩表面：
- Außenseite kratzhemmend beschichtet
SICK MICS3-CBAZ55PZ1P01 1092721 环境数据
- 保护类型：
- IP65 (IEC 60529)
- 对外界光线不敏感：
- ≤ 3.000 lx (IEC 61496-3)
- 工作环境温度：
- –10 °C ... +50 °C
- 储存温度：
- –25 °C ... +70 °C
- 抗振动性：
- IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3
- 班：
- 5M1 (IEC 60721-3-5)
- ：
- 3M4 (IEC TR 60721-4-3)
- 抗冲击性：
- IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3
- 班：
- 5M1 (IEC 60721-3-5)
- ：
- 3M4 (IEC TR 60721-4-3)
- 永久性电击：
- 100 m/s², 16 ms
- ：
- 150 m/s², 6 ms
- EMC：
- IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4
SICK MICS3-CBAZ55PZ1P01 1092721 其他信息
- 灯的类型：
- Gepulste Laserdiode
- 波长：
- 845 nm
- 可检测的响应程度：
- 1,8 % ... mehrere 1000 %
- 激光等级：
- 1M (21 CFR 1040.10 und 1040.11, IEC 60825-1)
SICK MICS3-CBAZ55PZ1P01 1092721 分类
- ECLASS 5.0：
- 27272705
- ECLASS 5.1.4：
- 27272705
- ECLASS 6.0：
- 27272705
- ECLASS 6.2：
- 27272705
- ECLASS 7.0：
- 27272705
- ECLASS 8.0：
- 27272705
- ECLASS 8.1：
- 27272705
- ECLASS 9.0：
- 27272705
- ECLASS 10.0：
- 27272705
- ECLASS 11.0：
- 27272705
- ECLASS 12.0：
- 27272705
- ETIM 5.0：
- EC002550
- ETIM 6.0：
- EC002550
- ETIM 7.0：
- EC002550
- ETIM 8.0：
- EC002550
- UNSPSC 16.0901：
- 39121528
