德国SICK
SICK M4P-ZA04300D00 1102636
型号: M4P-ZA04300D00
订货号: 1102636
参考面价： 777.00 EUR
SICK M4P-ZA04300D00 1102636 基本属性
净重：1.464 KG
毛重：1.464 KG
长度：70 mm
宽度：70 mm
高度：1000 mm
SICK M4P-ZA04300D00 1102636 特征
- 应用领域：
- Standard-Industrieumgebung
- 工作原理：
- Aktiv/Passiv
- 系统部件：
- Aktiv-Einheit
- 范围：
- 7 m
- 光路长度：
- 典型的：
- 0,5 m ... 7 m
- 光束计数：
- 4
- 光束距离：
- 300 mm
- 响应时间：
- 20 ms
- 带集成光探测器的端盖：
- ✔
- 交货范围：
- Aktiv-Einheit
- Sicherheitshinweis
- Montageanleitung
- Betriebsanleitung zum Download
SICK M4P-ZA04300D00 1102636 安全参数
- 类型：
- Typ 4 (IEC 61496-1)
- 安全完整性级别：
- SIL 3 (IEC 61508)
- 类别：
- Kategorie 4 (ISO 13849-1)
- 性能水平：
- PL e (ISO 13849-1)
- PFHD (mittlere Wahrscheinlichkeit eines Gefahr bringenden Ausfalls pro Stunde)：
- 6,6 x 10-9
- TM (Gebrauchsdauer)：
- 20 Jahre (ISO 13849-1)
- 故障时的安全条件：
- Mindestens ein OSSD befindet sich im AUS-Zustand.
SICK M4P-ZA04300D00 1102636 功能
- 保护性操作：
- ✔
- 波束编码：
- ✔
- 重新启动锁定：
- ✔
- Schützkontrolle (EDM)：
- ✔
- Mensch-Material-Unterscheidung (Muting)：
- ✔
- 人类物质区别的类型：
- Flexibles 2-Signal-Muting
- 同时监测：
- ✔
- 总静音时间监控：
- ✔
- 传感器间隙监测：
- ✔
- 带超控静音：
- ✔
- 出口监控：
- ✔
- 进出口监控：
- ✔
- BWS静音端：
- ✔
SICK M4P-ZA04300D00 1102636 接口
- 系统连接：
- Abhängig vom Systemstecker (Stecker M12, 5-polig oder 8-polig)
- 扩展连接器：
- Abhängig vom Systemstecker (ohne Erweiterungsanschluss oder mit Dose M12, 5-polig)
- 配置类型：
- DIP-Schalter am Systemstecker
- 显示元素：
- LEDs
- 对准辅助装置：
- Ausrichtgüte per Diagnose-LEDs
- 带集成光探测器的端盖：
- ✔
- Meldeausgang (ADO)：
- ✔
- 数字形式：
- ✔
- Near Field Communication (NFC)：
- ✔
SICK M4P-ZA04300D00 1102636 电气数据
- 防护等级：
- III (IEC 61140) 1)
- 电源电压Uv：
- 24 V DC (19,2 V DC ... 28,8 V DC) 2)
- 余纹波：
- ≤ 10 % 3)
- 典型功耗：
- 4 W (DC)
- Sicherheitsausgänge (OSSDs)：
- 2 PNP-Halbleiter, kurzschlussfest, querschlussüberwacht 4)
- 接通状态，开关电压高：
- 24 V DC (UV – 2,25 V DC ... UV)
- OFF状态，开关电压LOW：
- ≤ 2 V DC
- 每个OSSD的当前容量：
- ≤ 500 mA
- Meldeausgang (ADO)：
- PNP-Halbleiter, kurzschlussfest 4)
- Ausgangsspannung HIGH (aktiv)：
- ≥ UV – 3 V
- Ausgangsspannung LOW (inaktiv)：
- Hochohmig
- 电流容量：
- ≤ 100 mA
SICK M4P-ZA04300D00 1102636 机械数据

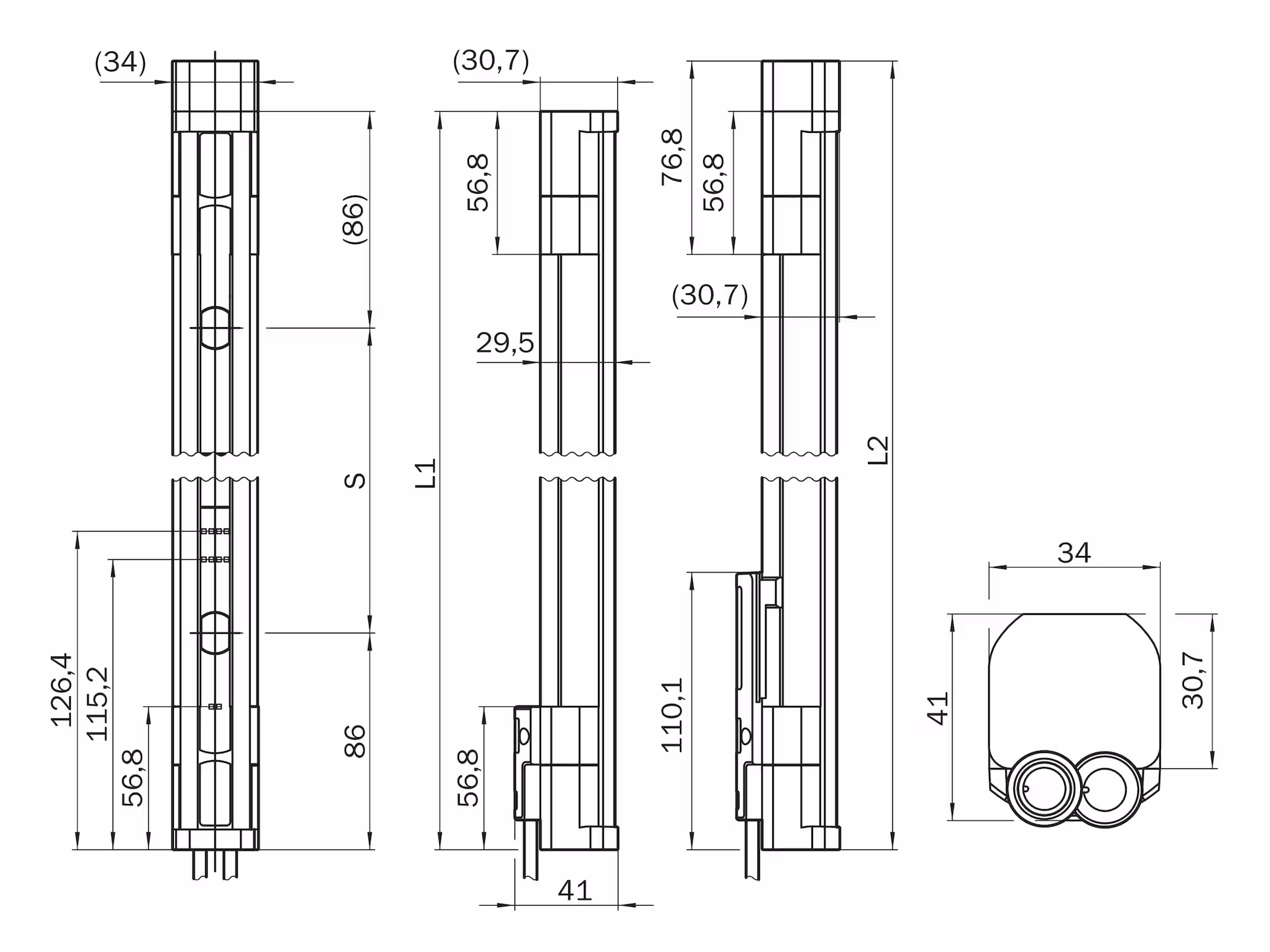

- 尺寸：
- Siehe Maßzeichnung
- 外壳横截面：
- 30,7 mm x 34 mm
- 布料：
- 住房：
- Aluminium-Strangpressprofil
- 挡风玻璃：
- Polycarbonat, kratzfest beschichtet
- 重量：
- + 890 g (± 50 g)
SICK M4P-ZA04300D00 1102636 环境数据
- 保护类型：
- IP65 (IEC 60529)
- IP67 (IEC 60529)
- 工作环境温度：
- –30 °C ... +55 °C
- 储存温度：
- –30 °C ... +70 °C
- 湿度：
- 15 % ... 95 %, nicht kondensierend
- 抗振动性：
- 5 g, 10 Hz ... 55 Hz (IEC 60068-2-6)
- 抗冲击性：
- 10 g, 16 ms (IEC 60068-2-27)
SICK M4P-ZA04300D00 1102636 其他信息
- 灯的类型：
- Nahes Infrarot (NIR), unsichtbar
SICK M4P-ZA04300D00 1102636 分类
- ECl@ss5：
- 27272703
- ECl@ss5.1.4：
- 27272703
- ECl@ss6：
- 27272703
- ECl@ss6.2：
- 27272703
- ECl@ss7：
- 27272703
- ECl@ss8：
- 27272703
- ECl@ss8.1：
- 27272703
- ECl@ss9：
- 27272703
- ECl@ss10：
- 27272703
- ECl@ss11：
- 27272703
- eCl@ss12：
- 27272703
- ETIM 5.0：
- EC001832
- ETIM 6.0：
- EC001832
- ETIM 7.0：
- EC001832
- ETIM 8.0：
- EC001832
- UNSPSC 16.0901：
- 46171620
