IM30-15NUS-ZU0 7902128
IM30-15NUS-ZU0 7902128基本信息
型号: IM30-15NUS-ZU0
订货号: 7902128
参考面价： 135.00 EUR
IM30-15NUS-ZU0 7902128基本属性
IM30-15NUS-ZU0 7902128特征
- 设计：
- Metrische Bauform
- 住房设计：
- Standardbauform
- 螺纹尺寸：
- M30 x 1,5
- 直径：
- Ø 30 mm
- 切换距离Sn：
- 15 mm
- 安全切换距离Sa：
- 12,15 mm
- 金属安装：
- Nicht bündig
- 开关频率：
- 25 Hz 1)
- 30 Hz 2)
- 连接类型：
- Leitung, 2-adrig, 2 m
- 输出功能：
- Schließer
- 电气版本：
- AC/DC 2-Leiter
- 保护类型：
- IP67 3)
- 交货范围：
- Befestigungsmutter, Messing, vernickelt (2 x)
IM30-15NUS-ZU0 7902128机械/电气
- 电源电压：
- 20 V AC/DC ... 250 V AC/DC
- 电压降：
- ≤ 6,5 V AC, ≤ 6 V DC
- 待机延迟：
- ≤ 8 ms
- 磁滞：
- 1 % ... 15 %
- 再现性：
- ≤ 10 % 1) 2) 3)
- 温度漂移（来自Sr）：
- ± 10 %
- EMC：
- Nach EN 60947-5-2
- Nach EN 55011, Klasse B
- 持续电流Ia：
- ≤ 350 mA 4)
- ≤ 250 mA 5)
- ≤ 100 mA 6)
- 剩余功率：
- ≤ 2,5 mA (AC 250 V)
- ≤ 1,3 mA (AC 110 V)
- ≤ 0,8 mA (DC 24 V)
- 最小负载电流：
- ≥ 5 mA
- 短期电流：
- 2,2 A 7)
- 导管材料：
- PUR/PVC
- 导线横截面：
- 0,5 mm²
- 短路保护：
- 8)
- 关于脉冲抑制：
- ✔
- 抗冲击和振动：
- 30 g, 11 ms / 10 … 55 Hz, 1 mm
- 环境温度操作：
- –25 °C ... +70 °C
- 外壳材料：
- Messing, vernickelt
- 材料，有效面积：
- Kunststoff, PBT

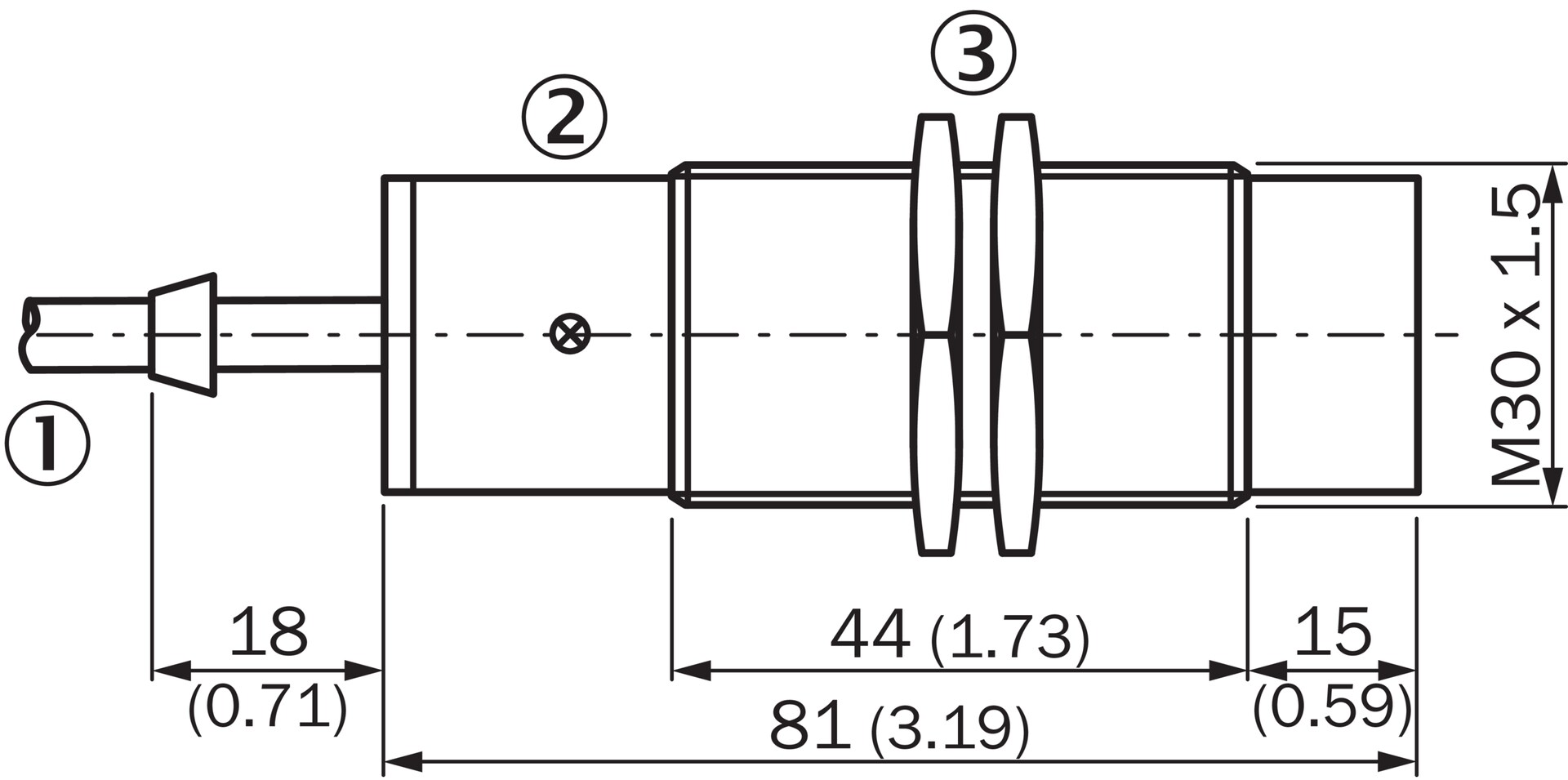

- 外壳长度：
- 81 mm
- 可用螺纹长度：
- 44 mm
- 最大拧紧力矩：
- ≤ 50 Nm
- 防护等级：
- II
- 设计绝缘电压Ui：
- 250 V AC
- 使用类别：
- AC-140 9)
- 污染程度：
- 3
- 设计抗震性：
- 4 kV
IM30-15NUS-ZU0 7902128安全参数
- MTTFD：
- 971 Jahre
- DCavg：
- 0 %
- TM（使用寿命）：
- 20 Jahre
IM30-15NUS-ZU0 7902128折减系数
- 笔记：
- Die Werte gelten als Richtwerte, die variieren können
- 不锈钢（V2A）：
- Ca. 0,8
- 铝（Al）：
- Ca. 0,45
- 铜（Cu）：
- Ca. 0,4
IM30-15NUS-ZU0 7902128安装说明
- 评论：
- Zugehörige Grafik siehe "Einbauhinweis"
- A.：
- 30 mm
- B：
- 60 mm
- C：
- 30 mm
- D：
- 45 mm
- E：
- 30 mm
- F：
- 120 mm
IM30-15NUS-ZU0 7902128分类
- ECLASS 5.0：
- 27270101
- ECLASS 5.1.4：
- 27270101
- ECLASS 6.0：
- 27270101
- ECLASS 6.2：
- 27270101
- ECLASS 7.0：
- 27270101
- ECLASS 8.0：
- 27270101
- ECLASS 8.1：
- 27270101
- ECLASS 9.0：
- 27270101
- ECLASS 10.0：
- 27270101
- ECLASS 11.0：
- 27270101
- ECLASS 12.0：
- 27274001
- ETIM 5.0：
- EC002714
- ETIM 6.0：
- EC002714
- ETIM 7.0：
- EC002714
- ETIM 8.0：
- EC002714
- UNSPSC 16.0901：
- 39122230
