IM04-0B6PO-ZU1 6020147
IM04-0B6PO-ZU1 6020147基本信息
型号: IM04-0B6PO-ZU1
订货号: 6020147
参考面价： 109.00 EUR
IM04-0B6PO-ZU1 6020147基本属性
净重：0.026 KG
毛重：0.026 KG
长度：90 mm
宽度：5 mm
高度：90 mm
IM04-0B6PO-ZU1 6020147特征
- 设计：
- Metrische Bauform
- 住房设计：
- Standardbauform
- 螺纹尺寸：
- M4 x 0,5
- 直径：
- Ø 4 mm
- 切换距离Sn：
- 0,6 mm
- 安全切换距离Sa：
- 0,486 mm
- 金属安装：
- Bündig
- 开关频率：
- 5.000 Hz
- 连接类型：
- Leitung, 3-adrig, 2 m 1)
- 开关输出：
- PNP
- 输出功能：
- Öffner
- 电气版本：
- DC 3-Leiter
- 保护类型：
- IP67 2)
- 交货范围：
- Befestigungsmutter, Edelstahl V2A (2 x)
- Unterlegscheibe, Edelstahl V2A, mit Sperrverzahnung (2 x)
IM04-0B6PO-ZU1 6020147机械/电气
- 电源电压：
- 10 V DC ... 30 V DC
- 余纹波：
- ≤ 20 % 1)
- 电压降：
- ≤ 2 V 2)
- 待机延迟：
- ≤ 10 ms
- 磁滞：
- 1 % ... 10 %
- 再现性：
- ≤ 2 % 3)
- 温度漂移（来自Sr）：
- ≤ 10 %
- EMC：
- EN 60947-5-2
- IEC 61000-4-2: (Testlevel 2)
- IEC 61000-4-4: (Testlevel 2)
- 持续电流Ia：
- ≤ 100 mA
- 导管材料：
- PUR
- 导线横截面：
- 0,06 mm²
- 线路直径：
- Ø 2,6 mm
- 短路保护：
- ✔
- 极性反接保护：
- ✔
- 抗冲击和振动：
- 30 g, 11 ms / 10 … 55 Hz, 1 mm
- 环境温度操作：
- –25 °C ... +70 °C
- 外壳材料：
- Edelstahl V2A, DIN 1.4305 / AISI 303
- 材料，有效面积：
- Kunststoff, POM

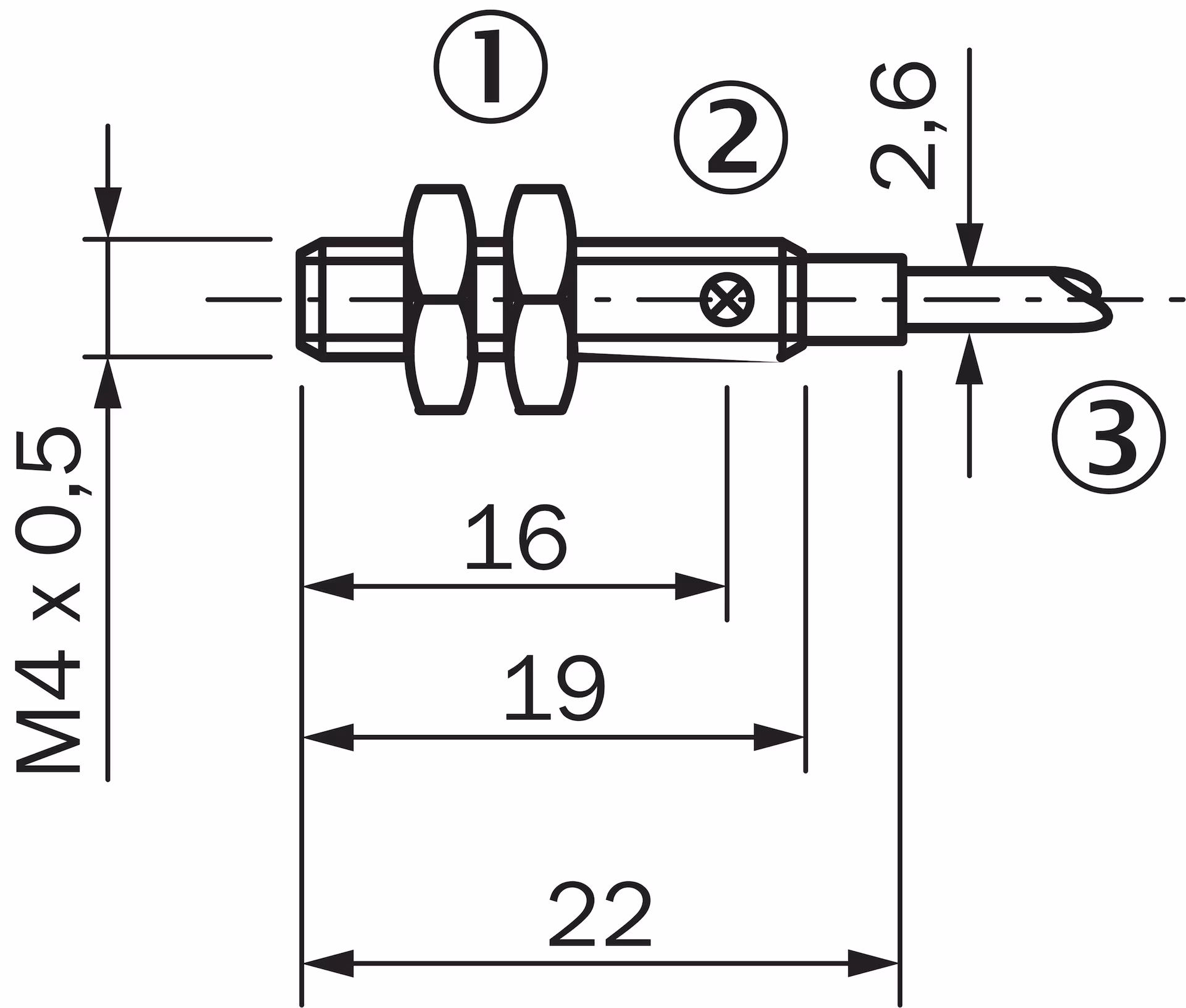

- 外壳长度：
- 22 mm
- 可用螺纹长度：
- 19 mm
- 最大拧紧力矩：
- ≤ 0,8 Nm
- UL文件号。：
- NRKH.E191603
IM04-0B6PO-ZU1 6020147安全参数
- MTTFD：
- 186 Jahre
- DCavg：
- 0%
- TM（使用寿命）：
- 20 Jahre
IM04-0B6PO-ZU1 6020147折减系数
- 笔记：
- Die Werte gelten als Richtwerte, die variieren können
- 不锈钢（V2A）：
- Ca. 0,8
- 铝（Al）：
- Ca. 0,55
- 铜（Cu）：
- Ca. 0,5
- 黄铜（Ms）：
- Ca. 0,65
IM04-0B6PO-ZU1 6020147安装说明
- 评论：
- Zugehörige Grafik siehe "Einbauhinweis"
- A.：
- 0 mm
- B：
- 1 mm
- C：
- 4 mm
- D：
- 1,8 mm
- E：
- 0 mm
- F：
- 5 mm
IM04-0B6PO-ZU1 6020147分类
- ECLASS 5.0：
- 27270101
- ECLASS 5.1.4：
- 27270101
- ECLASS 6.0：
- 27270101
- ECLASS 6.2：
- 27270101
- ECLASS 7.0：
- 27270101
- ECLASS 8.0：
- 27270101
- ECLASS 8.1：
- 27270101
- ECLASS 9.0：
- 27270101
- ECLASS 10.0：
- 27270101
- ECLASS 11.0：
- 27270101
- ECLASS 12.0：
- 27274001
- ETIM 5.0：
- EC002714
- ETIM 6.0：
- EC002714
- ETIM 7.0：
- EC002714
- ETIM 8.0：
- EC002714
- UNSPSC 16.0901：
- 39122230
