GTB6L-P4211 1105810
GTB6L-P4211 1105810基本信息
型号: GTB6L-P4211
订货号: 1105810
参考面价： 225.00 EUR
GTB6L-P4211 1105810基本属性
净重：0.028 KG
毛重：0.028 KG
长度：20 mm
宽度：15 mm
高度：45 mm
GTB6L-P4211 1105810特征
- 工作原理：
- Reflexions-Lichttaster
- 功能原理细节：
- Hintergrundausblendung
- 切换距离：
- 最小切换距离。：
- 10 mm
- 最大切换距离。：
- 400 mm
- 设置背景抑制的范围阈值：
- 30 mm ... 400 mm
- 引用对象：
- Objekt mit 90 % Remissionsgrad (entspricht Standardweiß nach DIN 5033)
- 设置切换距离与背景之间的最小距离（黑色6%/白色90%）：
- 3 mm, bei 75 mm Abstand
- 建议的切换距离范围可获得最佳性能：
- 30 mm ... 180 mm
- 偏振滤波器：
- Nein
- 传输光束：
- 发光体：
- Laser
- 灯的类型：
- Sichtbares Rotlicht
- 光点形状：
- Punktförmig
- 光点大小（距离）：
- Ø 0,4 mm (150 mm)
- 标准传输轴的传输光束的最大色散（斜角）：
- < +/- 1.5° (bei TU = +23 °C)
- 激光器特性：
- 引用标准：
- IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11
- 激光等级：
- 1
- 波长：
- 680 nm
- 脉冲持续时间：
- 2 µs
- 最大脉冲功率：
- ≤ 11,9 mW
- 中等使用寿命：
- 100.000 h bei TU = +25 °C
- 最小可检测对象（MDO）类型。：
- ：
- 0,4 mm (bei 150 mm Abstand (Objekt mit 90 % Remissionsgrad (entspricht Standardweiß nach DIN 5033)))

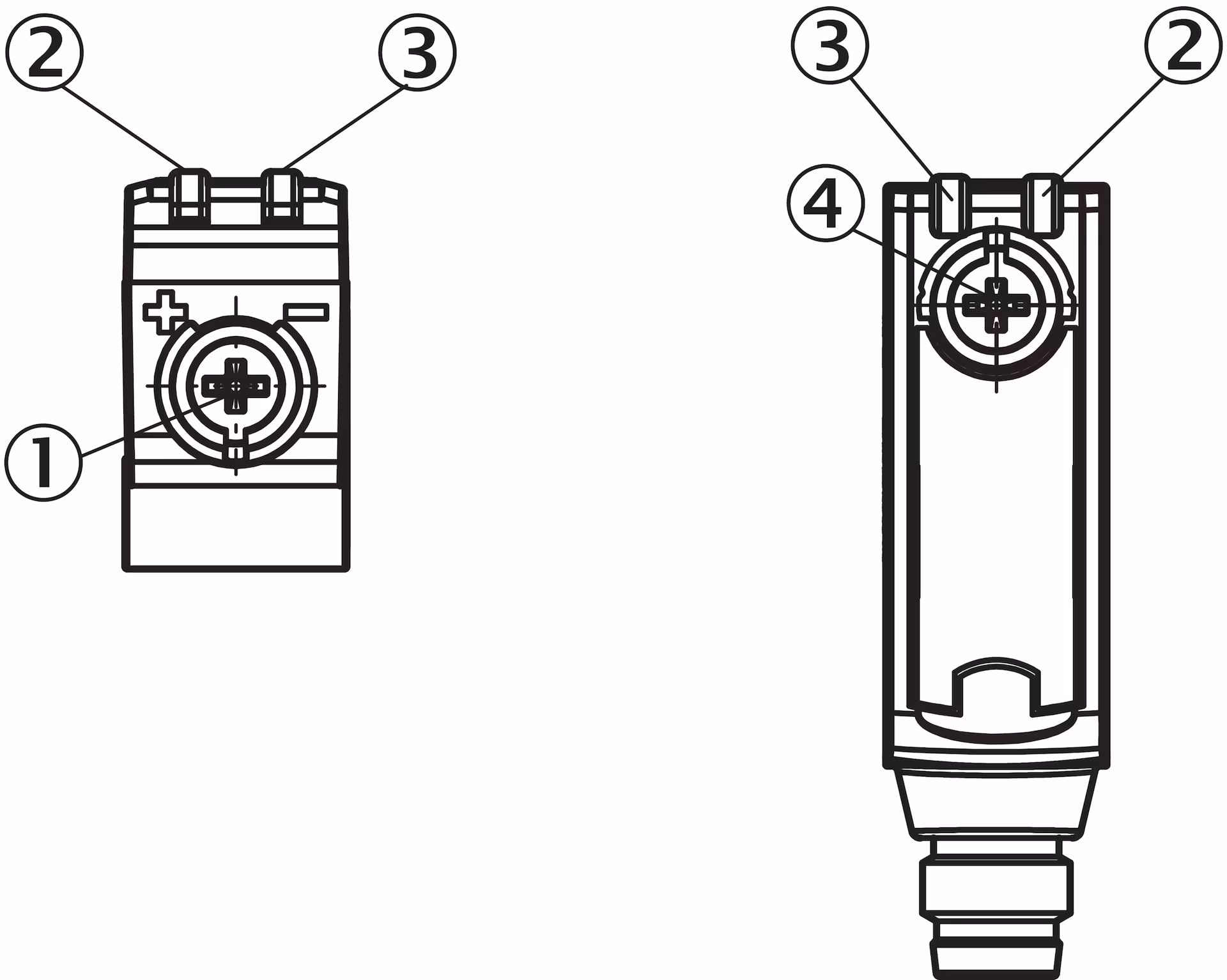

- 背景：
- 电位计：
- Zur Einstellung des Schaltabstandes, 5 Umdrehungen
- 模式开关：
- Zur Invertierung der Schaltfunktion (Hell-/Dunkelumschaltung)
- 陈列：
- LED绿色：
- Betriebsanzeige
- Statisch an: Power on
- LED黄色：
- Status Lichtempfang
- Statisch an: Objekt anwesend
- Statisch aus: Objekt nicht anwesend
GTB6L-P4211 1105810安全参数
- MTTFD：
- 662 Jahre
- DCavg：
- 0 %
- TM（使用寿命）：
- 10 Jahre (EN 60825-1)
GTB6L-P4211 1105810电气数据
- 电源电压UB：
- 10 V DC ... 30 V DC 1)
- 余纹波：
- < 5 Vss
- 使用类别：
- DC-13 (Nach EN 60947-5-2)
- 电流消耗：
- ≤ 20 mA, ohne Last. Bei UB = 24 V
- 防护等级：
- III
- 数字输出：
- 数字：
- 1
- 种：
- PNP
- 信号电压PNP HIGH/LOW：
- Ca. UB-3 V / 0 V
- 输出电流Imax。：
- ≤ 100 mA 2)
- 保护电路输出：
- Verpolsicher
- ：
- Überstromfest
- ：
- Kurzschlussfest
- 响应时间：
- ≤ 625 µs
- 开关频率：
- 1.000 Hz 3)
- 引脚/导线分配：
- 功能引脚4°黑色（黑色）：
- Digitalausgang, hellschaltend, Objekt anwesend → Ausgang Q HIGH
- 功能引脚4°黑色（黑色注意细节：
- Die Pin 4 Funktion des Sensors ist umschaltbar, weitere mögliche Einstellungen über Betriebsartenschalter
GTB6L-P4211 1105810机械数据
- 设计：
- Quaderförmig
- 尺寸（宽x高x高）：
- 12 mm x 31,5 mm x 21 mm
- 联系：
- Stecker M8, 4-polig
- 布料：
- 住房：
- Kunststoff, ABS
- 挡风玻璃：
- Kunststoff, PMMA
- 经营：
- PVC
- 插头：
- Kupferlegierung (C3604 CUZN39PB3)
- 重量：
- Ca. 60 g
GTB6L-P4211 1105810环境数据
- 保护类型：
- IP67 (EN 60529)
- 环境温度操作：
- –20 °C ... +50 °C 1) 2)
- 环境温度轴承：
- –40 °C ... +70 °C
- 类型对外界光线不敏感：
- Sonnenlicht: ≤ 13.000 lx
- 抗冲击性：
- 30 g, 11 ms (3 positive und 3 negative Schocks entlang der X-, Y-, Z-Achse, insgesamt 18 Schocks (EN60068-2-27))
- 抗振动性：
- 10 Hz ... 55 Hz (Amplitude 0,5 mm, 3 x 30 min (EN60068-2-6))
- 湿度：
- 35 % ... 95 %, relative Luftfeuchte (kein Beschlag)
- 电磁兼容性（EMC）：
- EN 60947-5-2
- UL文件号。：
- NRKH.E348498 & NRKH7.E348498
GTB6L-P4211 1105810分类
- ECLASS 5.0：
- 27270904
- ECLASS 5.1.4：
- 27270904
- ECLASS 6.0：
- 27270904
- ECLASS 6.2：
- 27270904
- ECLASS 7.0：
- 27270904
- ECLASS 8.0：
- 27270904
- ECLASS 8.1：
- 27270904
- ECLASS 9.0：
- 27270904
- ECLASS 10.0：
- 27270904
- ECLASS 11.0：
- 27270904
- ECLASS 12.0：
- 27270903
- ETIM 5.0：
- EC002719
- ETIM 6.0：
- EC002719
- ETIM 7.0：
- EC002719
- ETIM 8.0：
- EC002719
- UNSPSC 16.0901：
- 39121528
