DBS50E-SKAJ02048 1109500
DBS50E-SKAJ02048 1109500基本信息
型号: DBS50E-SKAJ02048
订货号: 1109500
参考面价： 234.00 EUR
DBS50E-SKAJ02048 1109500基本属性
净重：0.213 KG
毛重：0.213 KG
长度：95 mm
宽度：95 mm
高度：115 mm
DBS50E-SKAJ02048 1109500表演
- 每转脉冲数：
- 2.048
- 测量步骤：
- 90°, elektrisch/Impulse pro Umdrehung
- 测量阶跃偏差：
- ± 18° / Impulse pro Umdrehung
- 误差限制：
- ± 54° / Impulse pro Umdrehung
- 探查：
- ≤ 0,5 ± 5 %
DBS50E-SKAJ02048 1109500接口
- 通信接口：
- Inkremental
- 通信接口详细信息：
- TTL / RS-422
- 信号通道数量：
- 6 Kanal
- 初始化时间：
- < 3 ms
- 输出频率：
- ≤ 300 kHz
- 负载电流：
- ≤ 30 mA
- 工作电流：
- ≤ 50 mA (ohne Last)
DBS50E-SKAJ02048 1109500电气数据
- 连接类型：
- Leitung, 8-adrig, universal, 0,5 m
- 电源电压：
- 4,5 ... 5,5 V
- 参考信号，编号：
- 1
- 参考信号，位置：
- 90°, elektrisch, logisch verknüpft mit A und B
- 输出短路电阻：
- ✔ 1)
- MTTFd:危险故障时间：
- 600 Jahre (EN ISO 13849-1) 2)

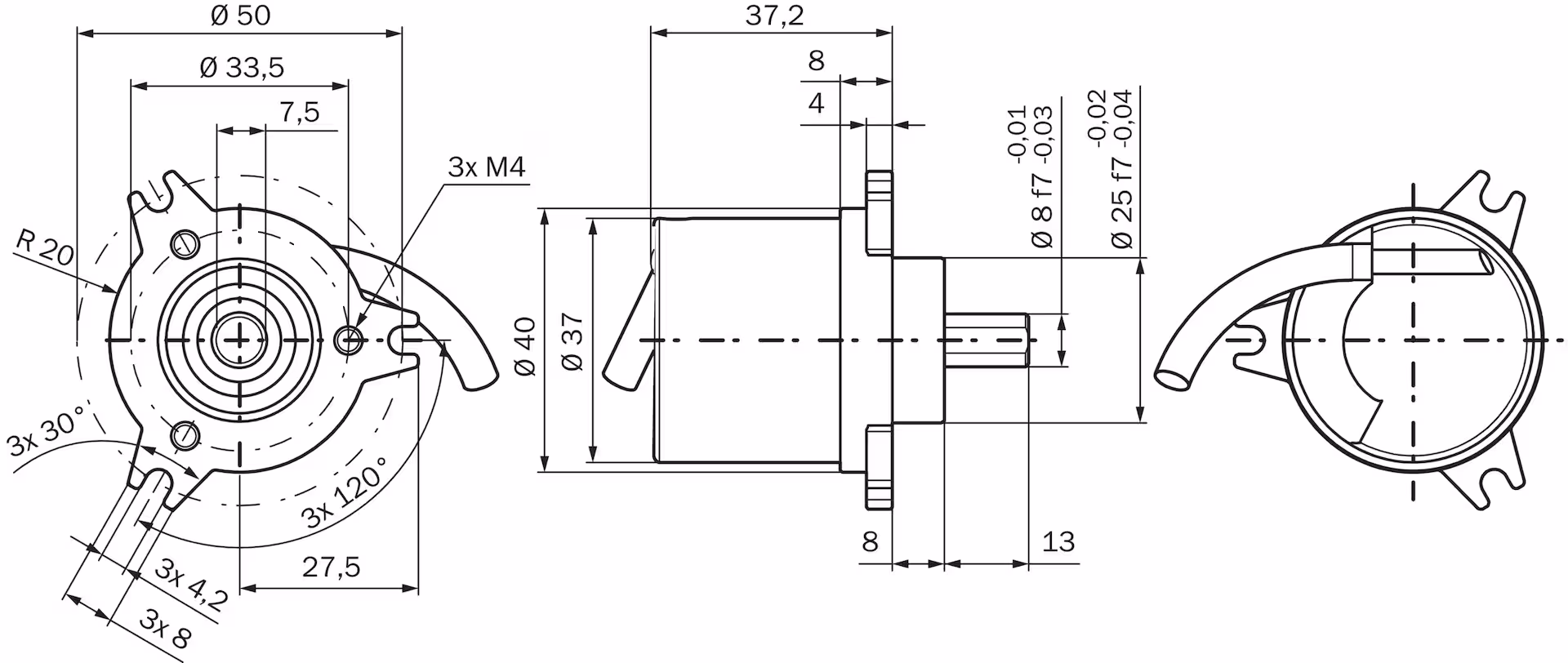

DBS50E-SKAJ02048 1109500机械数据
- 机械设计：
- Vollwelle, Klemmflansch 3xM4
- 轴直径：
- 8 mm
- 波长：
- 13 mm
- 重量：
- + 180 g (mit Anschlussleitung)
- 材料，轴：
- Edelstahl
- 材料，法兰：
- Aluminium
- 材料外壳：
- Aluminium
- 材料、线路：
- PVC
- 启动扭矩：
- + 0,9 Ncm (+20 °C)
- 工作扭矩：
- 0,6 Ncm (+20 °C)
- 允许轴载荷：
- 30 N (axial)
- 50 N (radial)
- 运行速度：
- 6.000 min⁻¹ 1)
- 最大运行速度：
- 8.000 min⁻¹ 2)
- 转子的惯性力矩：
- 0,65 gcm²
- 轴承寿命：
- 2 x 10^9 Umdrehungen
- 角度加速度：
- ≤ 500.000 rad/s²
DBS50E-SKAJ02048 1109500环境数据
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-3 (class A)
- 保护类型：
- IP65
- 允许相对湿度：
- 90 % (Betauung nicht zulässig)
- 工作温度范围：
- –20 °C ... +85 °C, –35 °C ... +95 °C auf Anfrage
- 储存温度范围：
- –40 °C ... +100 °C, ohne Verpackung
- 抗冲击性：
- 100 g, 6 ms (EN 60068-2-27)
- 抗振动性：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
DBS50E-SKAJ02048 1109500分类
- ECl@ss5：
- 27270501
- ECl@ss5.1.4：
- 27270501
- ECl@ss6：
- 27270590
- ECl@ss6.2：
- 27270590
- ECl@ss7：
- 27270501
- ECl@ss8：
- 27270501
- ECl@ss8.1：
- 27270501
- ECl@ss9：
- 27270501
- ECl@ss10：
- 27270501
- ECl@ss11：
- 27270501
- eCl@ss12：
- 27270501
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
