SICK AFM60E-TETL004096 1065680
型号: AFM60E-TETL004096
订货号: 1065680
参考面价： 695.00 EUR
SICK AFM60E-TETL004096 1065680 基本属性
净重：0.493 KG
毛重：0.493 KG
长度：135 mm
宽度：90 mm
高度：180 mm
SICK AFM60E-TETL004096 1065680 表演
- Schrittzahl pro Umdrehung (Auflösung max.)：
- 4.096 (12 bit)
- 转数：
- 4.096 (12 bit)
- Auflösung max. (Schrittzahl pro Umdrehung x Anzahl Umdrehungen)：
- 12 bit x 12 bit (4.096 x 4.096)
- 误差限制G：
- 0,2° 1)
- 重复标准偏差σr：
- 0,002° 2)
SICK AFM60E-TETL004096 1065680 接口
- 通信接口：
- SSI
- 通信接口详细信息：
- SSI + Inkremental / TTL
- 初始化时间：
- 50 ms 1)
- 位置形成时间：
- < 1 µs
- 代码类型：
- Gray
- 代码历史记录可配置：
- CW/CCW (V/R̅) parametrierbar
- 时钟频率：
- ≤ 1 MHz 2)
- Set (elektronische Justage)：
- H-aktiv (L = 0 - 3 V, H = 4,0 - Us V)
- CW/CCW (Schrittfolge in Drehrichtung)：
- L-aktiv (L = 0 - 1,5 V, H = 2,0 - Us V)
- 每转脉冲数：
- 1/4 der SSI-Schrittzahl pro Umdrehung
- 输出频率：
- ≤ 300 kHz
- 负载电流：
- ≤ 30 mA
SICK AFM60E-TETL004096 1065680 电气数据

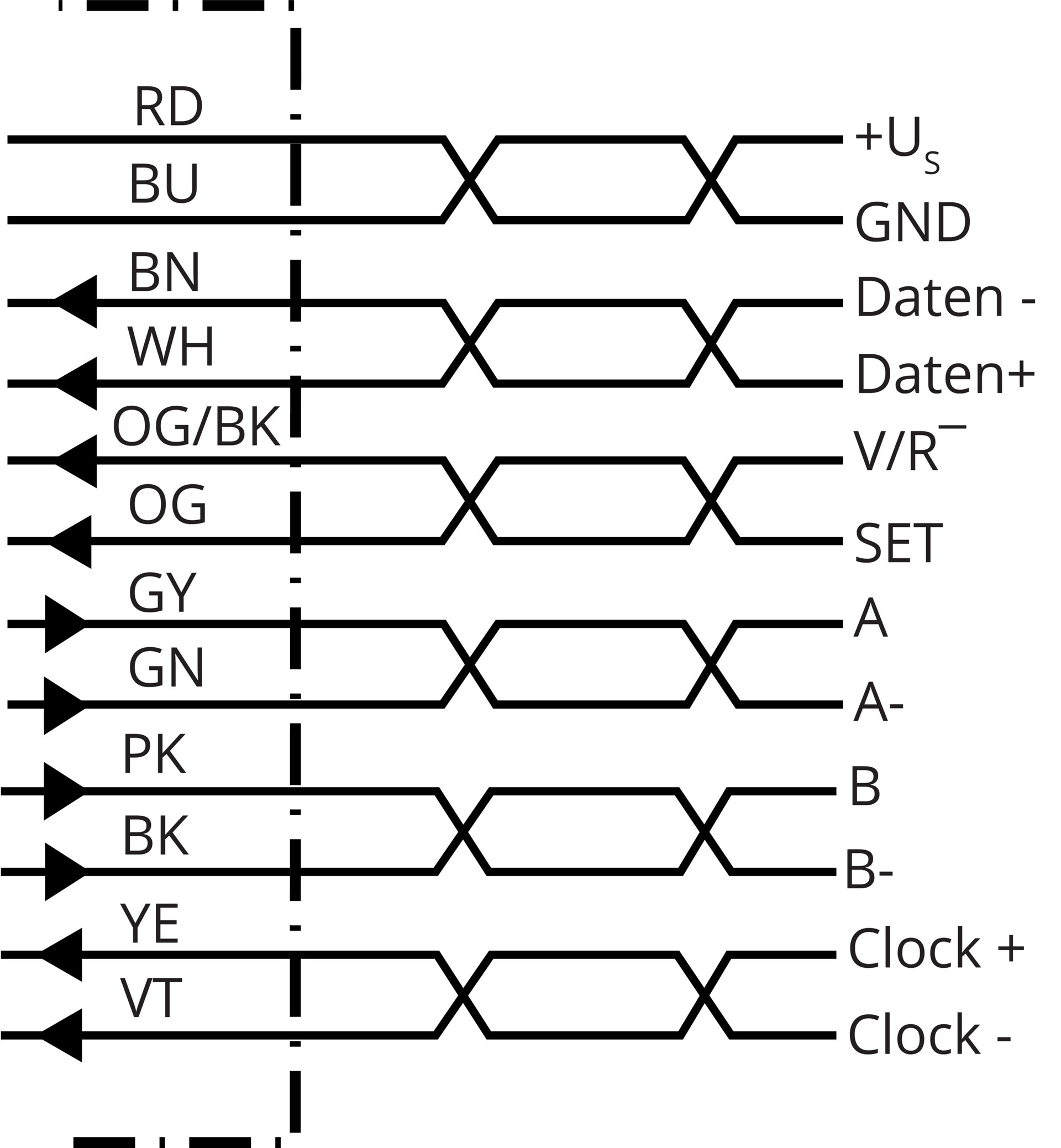

- 连接类型：
- Leitung, 12-adrig, radial, 3 m
- 电源电压：
- 4,5 ... 32 V
- 功耗：
- ≤ 0,7 W (ohne Last)
- 极性反接保护：
- ✔
- MTTFd:危险故障时间：
- 250 Jahre (EN ISO 13849-1) 1)

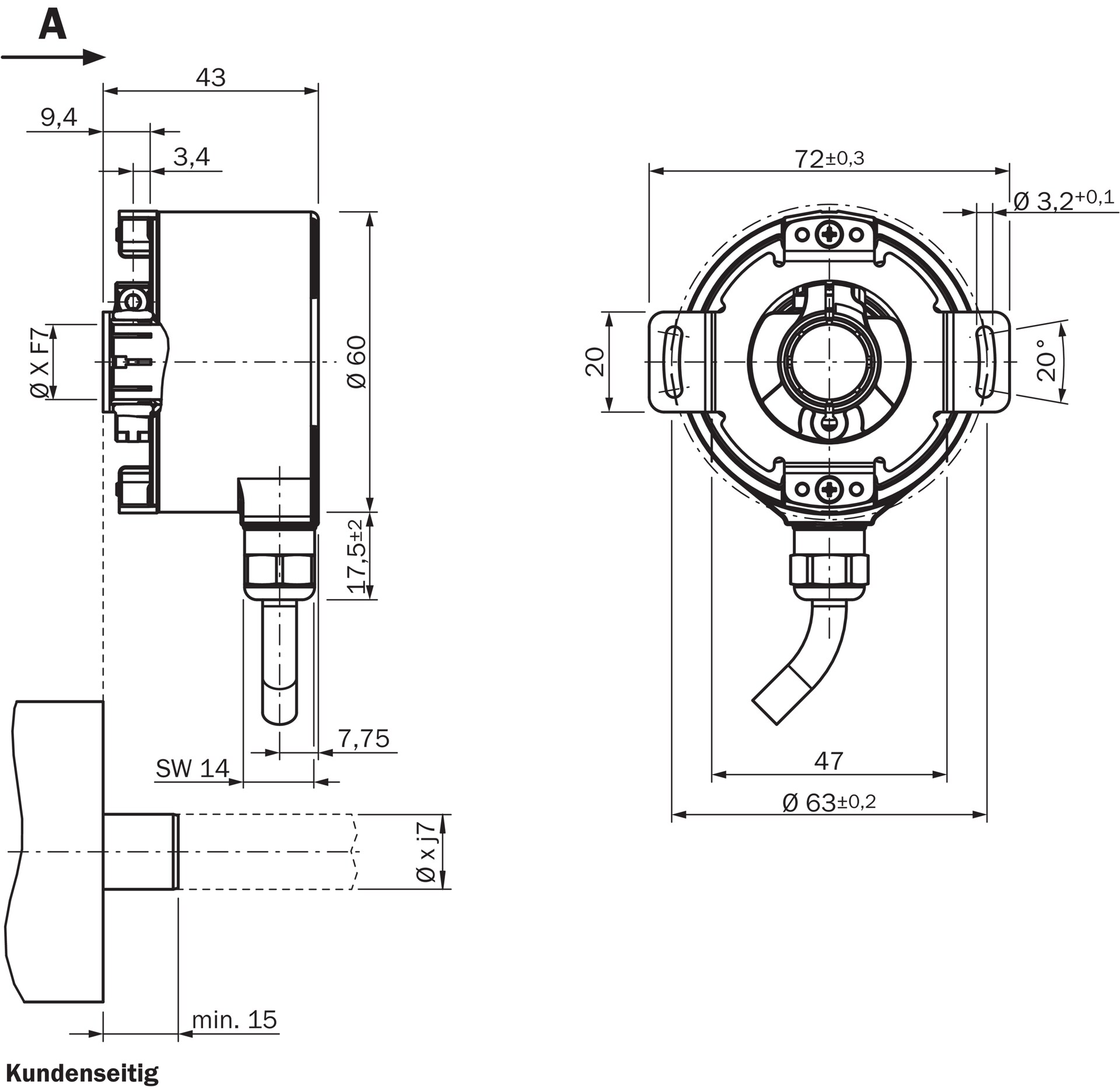

SICK AFM60E-TETL004096 1065680 机械数据
- 机械设计：
- Durchsteckhohlwelle
- 轴直径：
- 12 mm
- 重量：
- 0,2 kg 1)
- 材料，轴：
- Edelstahl
- 材料，法兰：
- Aluminium
- 材料外壳：
- Aluminiumdruckguss
- 启动扭矩：
- < 0,8 Ncm (+20 °C)
- 工作扭矩：
- < 0,6 Ncm (+20 °C)
- 允许波动静态：
- ± 0,5 mm (axial)
- ± 0,3 mm (radial)
- 允许波动动态：
- ± 0,2 mm (axial)
- ± 0,1 mm (radial)
- 运行速度：
- ≤ 9.000 min⁻¹ 2)
- 转子的惯性力矩：
- 40 gcm²
- 轴承寿命：
- 3,0 x 10^9 Umdrehungen
- 角度加速度：
- ≤ 500.000 rad/s²
SICK AFM60E-TETL004096 1065680 环境数据
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-3 1)
- 保护类型：
- IP65, wellenseitig (IEC 60529)
- IP67, gehäuseseitig (IEC 60529) 2)
- 允许相对湿度：
- 90 % (Betauung nicht zulässig)
- 工作温度范围：
- 0 °C ... +85 °C
- 储存温度范围：
- –40 °C ... +100 °C, ohne Verpackung
- 抗冲击性：
- 50 g, 6 ms (EN 60068-2-27)
- 抗振动性：
- 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
SICK AFM60E-TETL004096 1065680 分类
- ECLASS 5.0：
- 27270502
- ECLASS 5.1.4：
- 27270502
- ECLASS 6.0：
- 27270590
- ECLASS 6.2：
- 27270590
- ECLASS 7.0：
- 27270502
- ECLASS 8.0：
- 27270502
- ECLASS 8.1：
- 27270502
- ECLASS 9.0：
- 27270502
- ECLASS 10.0：
- 27270502
- ECLASS 11.0：
- 27270502
- ECLASS 12.0：
- 27270502
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
