ACS36-L1K0-K01 6052345
ACS36-L1K0-K01 6052345基本信息
型号: ACS36-L1K0-K01
订货号: 6052345
参考面价： 366.00 EUR
ACS36-L1K0-K01 6052345基本属性
净重：0.181 KG
毛重：0.181 KG
长度：80 mm
宽度：60 mm
高度：150 mm
ACS36-L1K0-K01 6052345表演
- 每转步数（最大分辨率）：
- 3.723
- 每个测量步骤的分辨率：
- 2,7 mV ... 25,1 mV 1)
- 决议：
- 0,09° ... 0,1° 1)
- 测量范围：
- 0° ... 360°, programmierbar
- 最小测量范围：
- ≥ 35°
- 精确：
- ± 0,2 % bezogen auf den programmierten Winkel 1)
ACS36-L1K0-K01 6052345接口
- 通信接口：
- Analog
- 通信接口详细信息：
- Spannung / 0...10 V
- 代码历史记录可配置：
- CW (im Uhrzeigersinn) 1)
- 负载电阻：
- ≥ 10 kΩ
ACS36-L1K0-K01 6052345电气数据
- 连接类型：
- Leitung, radial, 1,5 m
- 电源电压：
- 19 ... 33 V DC
- 电流消耗：
- < 80 mA
- 极性反接保护：
- ✔
- MTTFd:危险故障时间：
- 900 Jahre (EN ISO 13849-1) 1)

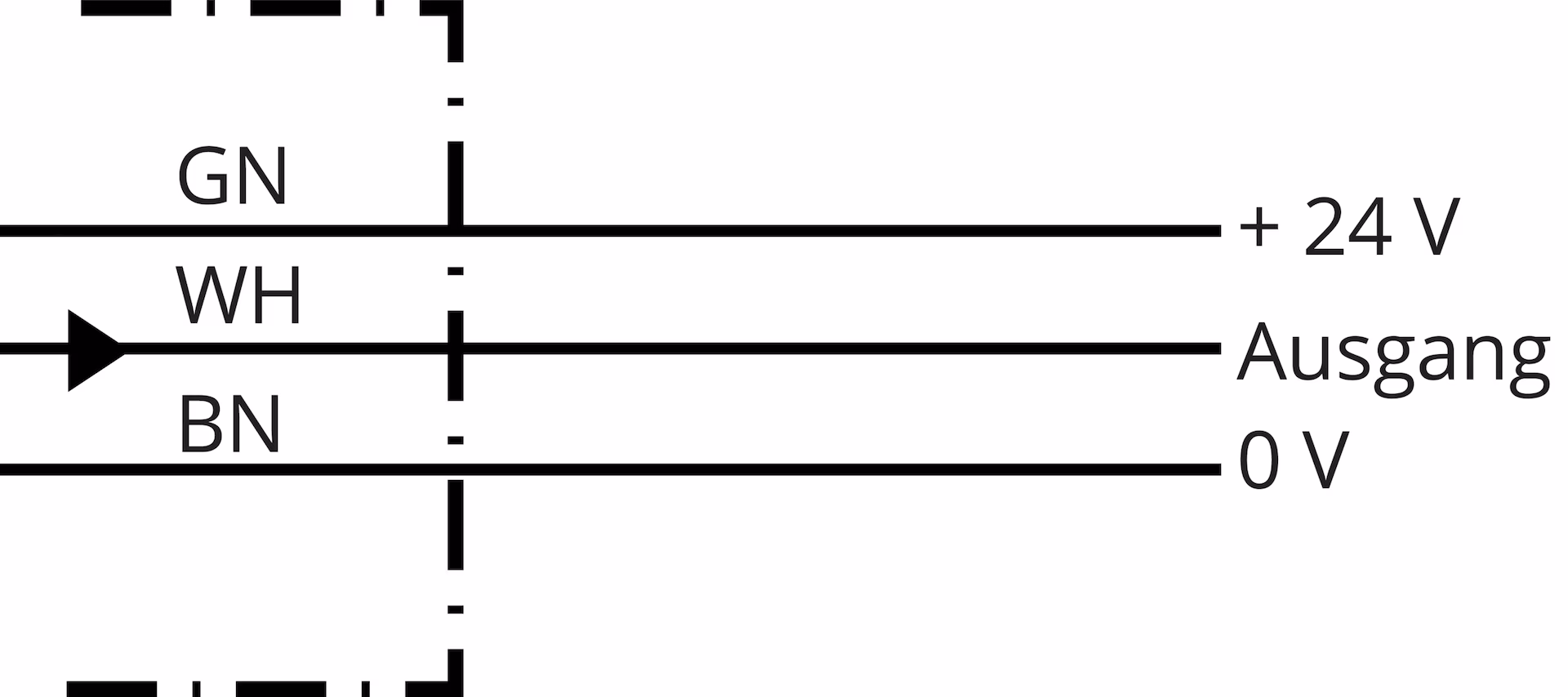

- 电气版本：
- 3-Leiter
ACS36-L1K0-K01 6052345机械数据
- 机械设计：
- Vollwelle, Servoflansch
- 轴直径：
- 6 mm
- 波长：
- 12,4 mm
- 重量：
- 0,1 kg
- 材料，轴：
- Edelstahl 1.4305
- 材料，法兰：
- AlMgSi
- 材料外壳：
- AlMgSi
- 材料、线路：
- PVC
- 启动扭矩：
- 0,5 Ncm (+20 °C)
- 工作扭矩：
- 0,2 Ncm (+20 °C)
- 允许轴载荷：
- 40 N (radial)
- 20 N (axial)
- 运行速度：
- ≤ 3.000 min⁻¹
- 转子的惯性力矩：
- 10 gcm²
- 轴承寿命：
- 1 x 10^6 Umdrehungen
- 角度加速度：
- ≤ 500.000 rad/s²
ACS36-L1K0-K01 6052345环境数据
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-4
- 保护类型：
- IP65
- 允许相对湿度：
- 90 % (Betauung nicht zulässig)
- 工作温度范围：
- –30 °C ... +80 °C
- 储存温度范围：
- –40 °C ... +100 °C, ohne Verpackung
- 抗冲击性：
- 25 g, 11 ms (EN 60068-2-27)
- 抗振动性：
- 4 g, 5 Hz ... 100 Hz (EN 60068-2-6)
ACS36-L1K0-K01 6052345分类
- ECLASS 5.0：
- 27270502
- ECLASS 5.1.4：
- 27270502
- ECLASS 6.0：
- 27270590
- ECLASS 6.2：
- 27270590
- ECLASS 7.0：
- 27270502
- ECLASS 8.0：
- 27270502
- ECLASS 8.1：
- 27270502
- ECLASS 9.0：
- 27270502
- ECLASS 10.0：
- 27270502
- ECLASS 11.0：
- 27270502
- ECLASS 12.0：
- 27270502
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
