ZENL1121基本信息

型号: ZENL1121

参考面价： 4.91 EUR

辅助开关或锁定，1Ö，后安装
ZENL1121基本属性
净重：0.015 KG
ZENL1121主要特点
系列：
  • Harmony XAPS
  • Harmony XAL
系列：
  • Harmony XAPS
  • Harmony XAL
产品或组件类型：
Kontaktblock
产品或组件类型：
Kontaktblock
设备的简短描述：
ZENL
设备的简短描述：
ZENL
产品标识：
  • Für XAPS-Kontrollstation
  • Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
产品标识：
  • Für XAPS-Kontrollstation
  • Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
块的组装：
Rückseitige Montage
块的组装：
Rückseitige Montage
不可分割数量的销售额：
5
不可分割数量的销售额：
5
联系人的类型和组成：
1 Ö
联系人的类型和组成：
1 Ö
ZENL1121主要特点
系列：
  • Harmony XAPS
  • Harmony XAL
系列：
  • Harmony XAPS
  • Harmony XAL
产品或组件类型：
Kontaktblock
产品或组件类型：
Kontaktblock
设备的简短描述：
ZENL
设备的简短描述：
ZENL
产品标识：
  • Für XAPS-Kontrollstation
  • Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
产品标识：
  • Für XAPS-Kontrollstation
  • Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
块的组装：
Rückseitige Montage
块的组装：
Rückseitige Montage
不可分割数量的销售额：
5
不可分割数量的销售额：
5
联系人的类型和组成：
1 Ö
联系人的类型和组成：
1 Ö
ZENL1121其他功能
施工方法：
Für Kundenbaugruppe
施工方法：
Für Kundenbaugruppe
产品重量：
0,015 kg
产品重量：
0,015 kg
触点的操作：
Gestuft schaltend
触点的操作：
Gestuft schaltend
正开口：
Mit entspricht IEC 60947-5-1 appendix K
正开口：
Mit entspricht IEC 60947-5-1 appendix K
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
2 N Öffner, wechselnder elektrischer Zustand
操作力：
2 N Öffner, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
机械使用寿命：
10000000 Zyklen
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
端子之间的最大电阻：
25 MOhm
端子之间的最大电阻：
25 MOhm
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
端子之间的最大电阻：
25 MOhm
端子之间的最大电阻：
25 MOhm
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V und 5 mA entspricht IEC 60947-5-4
电气可靠性：
  • λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V und 5 mA entspricht IEC 60947-5-4
附加信息：
Montage auf eingebauter Platte im Gehäuse
附加信息：
Montage auf eingebauter Platte im Gehäuse
电气组件代码：
  • SR1 (Menge <= 3)
  • SR2 (Menge <= 2)
  • MR1 (Menge <= 2)
电气组件代码：
  • SR1 (Menge <= 3)
  • SR2 (Menge <= 2)
  • MR1 (Menge <= 2)
ZENL1121装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
标准：
  • IEC 60947-5-5
  • IEC 60947-5-4
  • UL 508
  • JIS C8201-5-1
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-1
  • JIS C8201-1
标准：
  • IEC 60947-5-5
  • IEC 60947-5-4
  • UL 508
  • JIS C8201-5-1
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-1
  • JIS C8201-1
抗振动性：
5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
ZENL1121装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
标准：
  • IEC 60947-5-5
  • IEC 60947-5-4
  • UL 508
  • JIS C8201-5-1
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-1
  • JIS C8201-1
标准：
  • IEC 60947-5-5
  • IEC 60947-5-4
  • UL 508
  • JIS C8201-5-1
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-1
  • JIS C8201-1
抗振动性：
5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
ZENL1121包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
5,600 cm
VPE 1高度：
5,600 cm
VPE 1宽度：
4,400 cm
VPE 1宽度：
4,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
9,000 g
VPE 1重量：
9,000 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
5,600 cm
VPE 2高度：
5,600 cm
VPE 2宽度：
4,400 cm
VPE 2宽度：
4,400 cm
VPE 2长度：
5,400 cm
VPE 2长度：
5,400 cm
VPE 2重量：
52,000 g
VPE 2重量：
52,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
800
VPE 3数量：
800
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
8,992 kg
VPE 3重量：
8,992 kg
ZENL1121包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
5,600 cm
VPE 1高度：
5,600 cm
VPE 1宽度：
4,400 cm
VPE 1宽度：
4,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
9,000 g
VPE 1重量：
9,000 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
5,600 cm
VPE 2高度：
5,600 cm
VPE 2宽度：
4,400 cm
VPE 2宽度：
4,400 cm
VPE 2长度：
5,400 cm
VPE 2长度：
5,400 cm
VPE 2重量：
52,000 g
VPE 2重量：
52,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
800
VPE 3数量：
800
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
8,992 kg
VPE 3重量：
8,992 kg
ZENL1121合同担保
保证：
18 months
保证：
18 months
ZENL1121合同担保
保证：
18 months
保证：
18 months
ZENL1121
业务合作
ZENL1121 Schneider 原厂跨境代采
ZENL1121 Schneider 原厂跨境代采
ZENL1121 Schneider 原厂跨境代采
ZENL1121 Schneider 原厂跨境代采
ZENL1121 Schneider 原厂跨境代采
ZENL1121 Schneider 原厂跨境代采
ZENL1121 Schneider 原厂跨境代采
ZENL1121 Schneider 原厂跨境代采
ZENL1121 Schneider 原厂跨境代采
ZENL1121 Schneider 原厂跨境代采

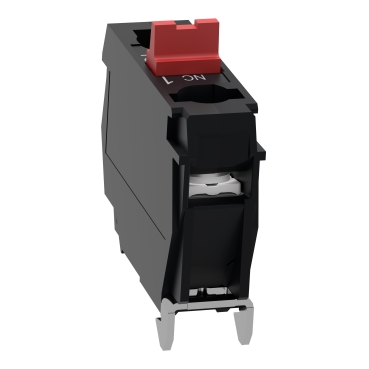

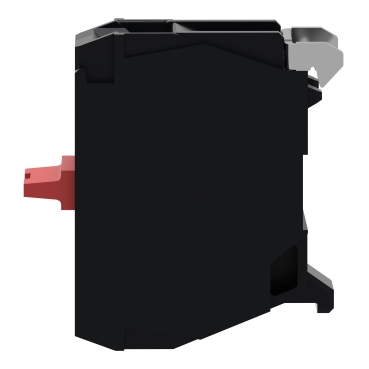

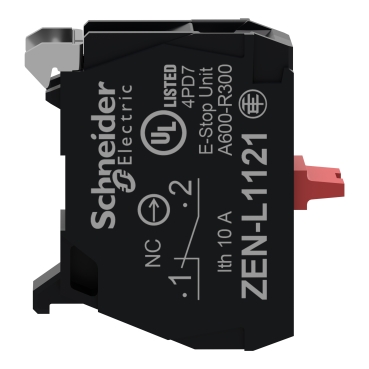

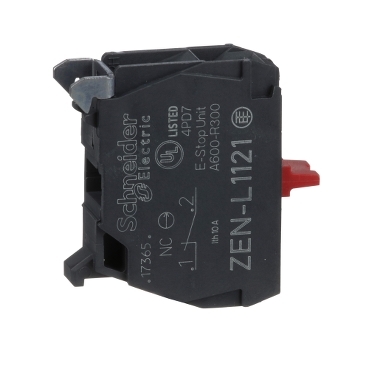

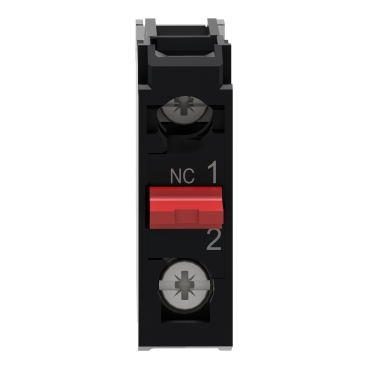

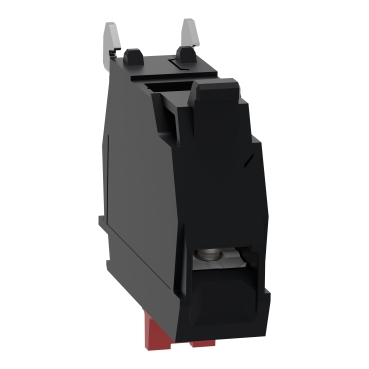

基本信息

型号: ZENL1121

参考面价： 4.91 EUR

辅助开关或锁定，1Ö，后安装
主要特点
系列：
  • Harmony XAPS
  • Harmony XAL
系列：
  • Harmony XAPS
  • Harmony XAL
产品或组件类型：
Kontaktblock
产品或组件类型：
Kontaktblock
设备的简短描述：
ZENL
设备的简短描述：
ZENL
产品标识：
  • Für XAPS-Kontrollstation
  • Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
产品标识：
  • Für XAPS-Kontrollstation
  • Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
块的组装：
Rückseitige Montage
块的组装：
Rückseitige Montage
不可分割数量的销售额：
5
不可分割数量的销售额：
5
联系人的类型和组成：
1 Ö
联系人的类型和组成：
1 Ö
主要特点
系列：
  • Harmony XAPS
  • Harmony XAL
系列：
  • Harmony XAPS
  • Harmony XAL
产品或组件类型：
Kontaktblock
产品或组件类型：
Kontaktblock
设备的简短描述：
ZENL
设备的简短描述：
ZENL
产品标识：
  • Für XAPS-Kontrollstation
  • Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
产品标识：
  • Für XAPS-Kontrollstation
  • Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm
块的组装：
Rückseitige Montage
块的组装：
Rückseitige Montage
不可分割数量的销售额：
5
不可分割数量的销售额：
5
联系人的类型和组成：
1 Ö
联系人的类型和组成：
1 Ö
其他功能
施工方法：
Für Kundenbaugruppe
施工方法：
Für Kundenbaugruppe
产品重量：
0,015 kg
产品重量：
0,015 kg
触点的操作：
Gestuft schaltend
触点的操作：
Gestuft schaltend
正开口：
Mit entspricht IEC 60947-5-1 appendix K
正开口：
Mit entspricht IEC 60947-5-1 appendix K
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
2 N Öffner, wechselnder elektrischer Zustand
操作力：
2 N Öffner, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
机械使用寿命：
10000000 Zyklen
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
端子之间的最大电阻：
25 MOhm
端子之间的最大电阻：
25 MOhm
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
端子之间的最大电阻：
25 MOhm
端子之间的最大电阻：
25 MOhm
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V und 5 mA entspricht IEC 60947-5-4
电气可靠性：
  • λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V und 5 mA entspricht IEC 60947-5-4
附加信息：
Montage auf eingebauter Platte im Gehäuse
附加信息：
Montage auf eingebauter Platte im Gehäuse
电气组件代码：
  • SR1 (Menge <= 3)
  • SR2 (Menge <= 2)
  • MR1 (Menge <= 2)
电气组件代码：
  • SR1 (Menge <= 3)
  • SR2 (Menge <= 2)
  • MR1 (Menge <= 2)
装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
标准：
  • IEC 60947-5-5
  • IEC 60947-5-4
  • UL 508
  • JIS C8201-5-1
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-1
  • JIS C8201-1
标准：
  • IEC 60947-5-5
  • IEC 60947-5-4
  • UL 508
  • JIS C8201-5-1
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-1
  • JIS C8201-1
抗振动性：
5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
标准：
  • IEC 60947-5-5
  • IEC 60947-5-4
  • UL 508
  • JIS C8201-5-1
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-1
  • JIS C8201-1
标准：
  • IEC 60947-5-5
  • IEC 60947-5-4
  • UL 508
  • JIS C8201-5-1
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-1
  • JIS C8201-1
抗振动性：
5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
5,600 cm
VPE 1高度：
5,600 cm
VPE 1宽度：
4,400 cm
VPE 1宽度：
4,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
9,000 g
VPE 1重量：
9,000 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
5,600 cm
VPE 2高度：
5,600 cm
VPE 2宽度：
4,400 cm
VPE 2宽度：
4,400 cm
VPE 2长度：
5,400 cm
VPE 2长度：
5,400 cm
VPE 2重量：
52,000 g
VPE 2重量：
52,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
800
VPE 3数量：
800
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
8,992 kg
VPE 3重量：
8,992 kg
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
5,600 cm
VPE 1高度：
5,600 cm
VPE 1宽度：
4,400 cm
VPE 1宽度：
4,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
9,000 g
VPE 1重量：
9,000 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
5,600 cm
VPE 2高度：
5,600 cm
VPE 2宽度：
4,400 cm
VPE 2宽度：
4,400 cm
VPE 2长度：
5,400 cm
VPE 2长度：
5,400 cm
VPE 2重量：
52,000 g
VPE 2重量：
52,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
800
VPE 3数量：
800
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
8,992 kg
VPE 3重量：
8,992 kg
合同担保
保证：
18 months
保证：
18 months
合同担保
保证：
18 months
保证：
18 months

业务合作

推荐品牌
热销产品
