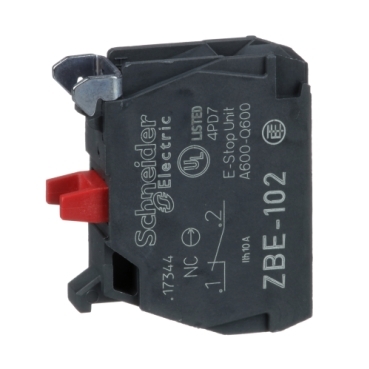

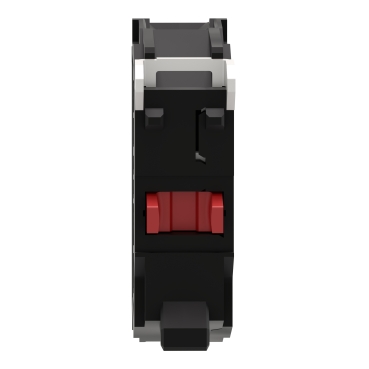

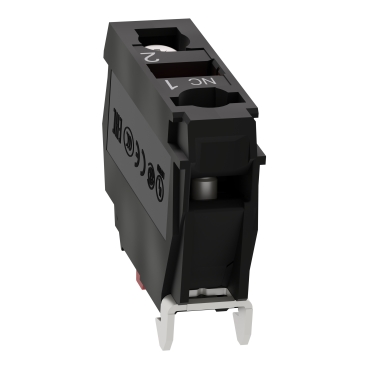

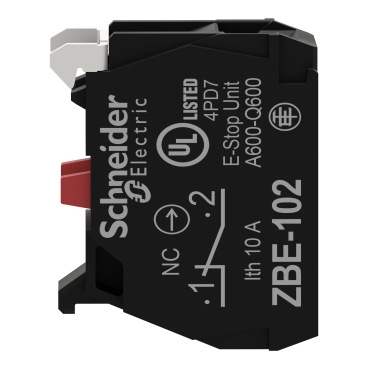

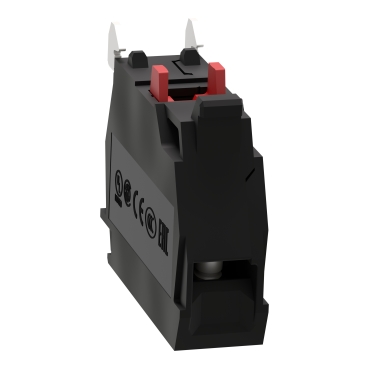

ZBE102基本信息

型号: ZBE102

参考面价： 4.91 EUR

辅助开关，接触块，Harmony XB4和XB5，22mm，30mm，螺丝端子，1Ö
  • 非常适合在工业、机械和控制柜结构以及建筑中广泛使用
  • 用于塑料或金属产品的模块化设计
  • 易于快速组装和安装
  • 与前部元件的良好机械连接
  • 在恶劣的环境条件下具有最高的稳健性
  • 产品的环保性更多信息
ZBE102基本属性
净重：0.011 KG
ZBE102主要特点
系列：
  • Harmony XB4
  • Harmony XB5
系列：
  • Harmony XB4
  • Harmony XB5
产品或组件类型：
Kontaktblock
产品或组件类型：
Kontaktblock
设备的简短描述：
ZBE
设备的简短描述：
ZBE
不可分割数量的销售额：
5
不可分割数量的销售额：
5
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
触点的操作：
Gestuft schaltend
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
接触块类型：
Einfach
联系人的使用：
Standardkontakte
联系人的使用：
Standardkontakte
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht EN 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht EN 60947-1
ZBE102主要特点
系列：
  • Harmony XB4
  • Harmony XB5
系列：
  • Harmony XB4
  • Harmony XB5
产品或组件类型：
Kontaktblock
产品或组件类型：
Kontaktblock
设备的简短描述：
ZBE
设备的简短描述：
ZBE
不可分割数量的销售额：
5
不可分割数量的销售额：
5
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
触点的操作：
Gestuft schaltend
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
接触块类型：
Einfach
联系人的使用：
Standardkontakte
联系人的使用：
Standardkontakte
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht EN 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht EN 60947-1
ZBE102其他功能
产品重量：
0,011 kg
产品重量：
0,011 kg
联系人的类型和组成：
1 Ö
联系人的类型和组成：
1 Ö
正开口：
Mit entspricht EN/IEC 60947-5-1 Anhang K
正开口：
Mit entspricht EN/IEC 60947-5-1 Anhang K
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
2 N Öffner, wechselnder elektrischer Zustand
操作力：
2 N Öffner, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht EN 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht EN 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht EN/IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht EN/IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht EN 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht EN 60947-1
[Uimp]设计抗震性：
6 kV entspricht EN 60947-1
[Uimp]设计抗震性：
6 kV entspricht EN 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
块的组装：
Frontmontage
块的组装：
Frontmontage
电气组件代码：
  • C1 (Menge <= 9)
  • C2 (Menge <= 7)
  • C3 (Menge <= 6)
  • C4 (Menge <= 4)
  • C5 (Menge <= 5)
  • C6 (Menge <= 3)
  • C7 (Menge <= 4)
  • C8 (Menge <= 2)
  • C9 (Menge <= 3)
  • C12 (Menge <= 6)
  • M1 (Menge <= 6)
  • M2 (Menge <= 4)
  • M3 (Menge <= 4)
  • M5 (Menge <= 2)
  • M6 (Menge <= 2)
  • M7 (Menge <= 6)
  • M8 (Menge <= 4)
  • M9 (Menge <= 2)
  • SF1 (Menge <= 3)
  • SF2 (Menge <= 2)
  • MF1 (Menge <= 2)
  • MF2 (Menge <= 2)
  • C10 (Menge <= 2)
  • M4 (Menge <= 2)
  • C13 (Menge <= 1)
电气组件代码：
  • C1 (Menge <= 9)
  • C2 (Menge <= 7)
  • C3 (Menge <= 6)
  • C4 (Menge <= 4)
  • C5 (Menge <= 5)
  • C6 (Menge <= 3)
  • C7 (Menge <= 4)
  • C8 (Menge <= 2)
  • C9 (Menge <= 3)
  • C12 (Menge <= 6)
  • M1 (Menge <= 6)
  • M2 (Menge <= 4)
  • M3 (Menge <= 4)
  • M5 (Menge <= 2)
  • M6 (Menge <= 2)
  • M7 (Menge <= 6)
  • M8 (Menge <= 4)
  • M9 (Menge <= 2)
  • SF1 (Menge <= 3)
  • SF2 (Menge <= 2)
  • MF1 (Menge <= 2)
  • MF2 (Menge <= 2)
  • C10 (Menge <= 2)
  • M4 (Menge <= 2)
  • C13 (Menge <= 1)
设备显示：
Grundelement
设备显示：
Grundelement
ZBE102其他功能
产品重量：
0,011 kg
产品重量：
0,011 kg
联系人的类型和组成：
1 Ö
联系人的类型和组成：
1 Ö
正开口：
Mit entspricht EN/IEC 60947-5-1 Anhang K
正开口：
Mit entspricht EN/IEC 60947-5-1 Anhang K
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
2 N Öffner, wechselnder elektrischer Zustand
操作力：
2 N Öffner, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht EN 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht EN 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht EN/IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht EN/IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht EN 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht EN 60947-1
[Uimp]设计抗震性：
6 kV entspricht EN 60947-1
[Uimp]设计抗震性：
6 kV entspricht EN 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
块的组装：
Frontmontage
块的组装：
Frontmontage
电气组件代码：
  • C1 (Menge <= 9)
  • C2 (Menge <= 7)
  • C3 (Menge <= 6)
  • C4 (Menge <= 4)
  • C5 (Menge <= 5)
  • C6 (Menge <= 3)
  • C7 (Menge <= 4)
  • C8 (Menge <= 2)
  • C9 (Menge <= 3)
  • C12 (Menge <= 6)
  • M1 (Menge <= 6)
  • M2 (Menge <= 4)
  • M3 (Menge <= 4)
  • M5 (Menge <= 2)
  • M6 (Menge <= 2)
  • M7 (Menge <= 6)
  • M8 (Menge <= 4)
  • M9 (Menge <= 2)
  • SF1 (Menge <= 3)
  • SF2 (Menge <= 2)
  • MF1 (Menge <= 2)
  • MF2 (Menge <= 2)
  • C10 (Menge <= 2)
  • M4 (Menge <= 2)
  • C13 (Menge <= 1)
电气组件代码：
  • C1 (Menge <= 9)
  • C2 (Menge <= 7)
  • C3 (Menge <= 6)
  • C4 (Menge <= 4)
  • C5 (Menge <= 5)
  • C6 (Menge <= 3)
  • C7 (Menge <= 4)
  • C8 (Menge <= 2)
  • C9 (Menge <= 3)
  • C12 (Menge <= 6)
  • M1 (Menge <= 6)
  • M2 (Menge <= 4)
  • M3 (Menge <= 4)
  • M5 (Menge <= 2)
  • M6 (Menge <= 2)
  • M7 (Menge <= 6)
  • M8 (Menge <= 4)
  • M9 (Menge <= 2)
  • SF1 (Menge <= 3)
  • SF2 (Menge <= 2)
  • MF1 (Menge <= 2)
  • MF2 (Menge <= 2)
  • C10 (Menge <= 2)
  • M4 (Menge <= 2)
  • C13 (Menge <= 1)
设备显示：
Grundelement
设备显示：
Grundelement
ZBE102装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
标准：
  • EN/IEC 60947-5-1
  • CSA C22.2 Nr. 14
  • JIS C8201-5-1
  • EN/IEC 60947-1
  • UL 508
  • EN/IEC 60947-5-4
  • JIS C8201-1
标准：
  • EN/IEC 60947-5-1
  • CSA C22.2 Nr. 14
  • JIS C8201-5-1
  • EN/IEC 60947-1
  • UL 508
  • EN/IEC 60947-5-4
  • JIS C8201-1
产品认证：
  • CSA
  • GOST
  • BV
  • DNV
  • GL
  • LROS (Lloyds register of shipping)
  • CCC
  • UL
产品认证：
  • CSA
  • GOST
  • BV
  • DNV
  • GL
  • LROS (Lloyds register of shipping)
  • CCC
  • UL
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
ZBE102装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
标准：
  • EN/IEC 60947-5-1
  • CSA C22.2 Nr. 14
  • JIS C8201-5-1
  • EN/IEC 60947-1
  • UL 508
  • EN/IEC 60947-5-4
  • JIS C8201-1
标准：
  • EN/IEC 60947-5-1
  • CSA C22.2 Nr. 14
  • JIS C8201-5-1
  • EN/IEC 60947-1
  • UL 508
  • EN/IEC 60947-5-4
  • JIS C8201-1
产品认证：
  • CSA
  • GOST
  • BV
  • DNV
  • GL
  • LROS (Lloyds register of shipping)
  • CCC
  • UL
产品认证：
  • CSA
  • GOST
  • BV
  • DNV
  • GL
  • LROS (Lloyds register of shipping)
  • CCC
  • UL
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
ZBE102包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
5,500 cm
VPE 1高度：
5,500 cm
VPE 1宽度：
3,400 cm
VPE 1宽度：
3,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
9,000 g
VPE 1重量：
9,000 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
5,600 cm
VPE 2高度：
5,600 cm
VPE 2宽度：
4,300 cm
VPE 2宽度：
4,300 cm
VPE 2长度：
5,400 cm
VPE 2长度：
5,400 cm
VPE 2重量：
52,000 g
VPE 2重量：
52,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
800
VPE 3数量：
800
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
8,757 kg
VPE 3重量：
8,757 kg
ZBE102包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
5,500 cm
VPE 1高度：
5,500 cm
VPE 1宽度：
3,400 cm
VPE 1宽度：
3,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
9,000 g
VPE 1重量：
9,000 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
5,600 cm
VPE 2高度：
5,600 cm
VPE 2宽度：
4,300 cm
VPE 2宽度：
4,300 cm
VPE 2长度：
5,400 cm
VPE 2长度：
5,400 cm
VPE 2重量：
52,000 g
VPE 2重量：
52,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
800
VPE 3数量：
800
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
8,757 kg
VPE 3重量：
8,757 kg
ZBE102合同担保
保证：
18 months
保证：
18 months
ZBE102合同担保
保证：
18 months
保证：
18 months
ZBE102
业务合作
ZBE102 Schneider 原厂跨境代采
ZBE102 Schneider 原厂跨境代采
ZBE102 Schneider 原厂跨境代采
ZBE102 Schneider 原厂跨境代采
ZBE102 Schneider 原厂跨境代采
ZBE102 Schneider 原厂跨境代采
ZBE102 Schneider 原厂跨境代采
ZBE102 Schneider 原厂跨境代采
ZBE102 Schneider 原厂跨境代采
ZBE102 Schneider 原厂跨境代采

基本信息

型号: ZBE102

参考面价： 4.91 EUR

辅助开关，接触块，Harmony XB4和XB5，22mm，30mm，螺丝端子，1Ö
  • ·非常适合在工业、机械和控制柜结构以及建筑中广泛使用
  • ·用于塑料或金属产品的模块化设计
  • ·易于快速组装和安装
  • ·与前部元件的良好机械连接
  • ·在恶劣的环境条件下具有最高的稳健性
  • ·产品的环保性更多信息
主要特点
系列：
  • Harmony XB4
  • Harmony XB5
系列：
  • Harmony XB4
  • Harmony XB5
产品或组件类型：
Kontaktblock
产品或组件类型：
Kontaktblock
设备的简短描述：
ZBE
设备的简短描述：
ZBE
不可分割数量的销售额：
5
不可分割数量的销售额：
5
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
触点的操作：
Gestuft schaltend
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
接触块类型：
Einfach
联系人的使用：
Standardkontakte
联系人的使用：
Standardkontakte
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht EN 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht EN 60947-1
主要特点
系列：
  • Harmony XB4
  • Harmony XB5
系列：
  • Harmony XB4
  • Harmony XB5
产品或组件类型：
Kontaktblock
产品或组件类型：
Kontaktblock
设备的简短描述：
ZBE
设备的简短描述：
ZBE
不可分割数量的销售额：
5
不可分割数量的销售额：
5
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
触点的操作：
Gestuft schaltend
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
接触块类型：
Einfach
联系人的使用：
Standardkontakte
联系人的使用：
Standardkontakte
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht EN 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht EN 60947-1
其他功能
产品重量：
0,011 kg
产品重量：
0,011 kg
联系人的类型和组成：
1 Ö
联系人的类型和组成：
1 Ö
正开口：
Mit entspricht EN/IEC 60947-5-1 Anhang K
正开口：
Mit entspricht EN/IEC 60947-5-1 Anhang K
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
2 N Öffner, wechselnder elektrischer Zustand
操作力：
2 N Öffner, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht EN 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht EN 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht EN/IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht EN/IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht EN 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht EN 60947-1
[Uimp]设计抗震性：
6 kV entspricht EN 60947-1
[Uimp]设计抗震性：
6 kV entspricht EN 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
块的组装：
Frontmontage
块的组装：
Frontmontage
电气组件代码：
  • C1 (Menge <= 9)
  • C2 (Menge <= 7)
  • C3 (Menge <= 6)
  • C4 (Menge <= 4)
  • C5 (Menge <= 5)
  • C6 (Menge <= 3)
  • C7 (Menge <= 4)
  • C8 (Menge <= 2)
  • C9 (Menge <= 3)
  • C12 (Menge <= 6)
  • M1 (Menge <= 6)
  • M2 (Menge <= 4)
  • M3 (Menge <= 4)
  • M5 (Menge <= 2)
  • M6 (Menge <= 2)
  • M7 (Menge <= 6)
  • M8 (Menge <= 4)
  • M9 (Menge <= 2)
  • SF1 (Menge <= 3)
  • SF2 (Menge <= 2)
  • MF1 (Menge <= 2)
  • MF2 (Menge <= 2)
  • C10 (Menge <= 2)
  • M4 (Menge <= 2)
  • C13 (Menge <= 1)
电气组件代码：
  • C1 (Menge <= 9)
  • C2 (Menge <= 7)
  • C3 (Menge <= 6)
  • C4 (Menge <= 4)
  • C5 (Menge <= 5)
  • C6 (Menge <= 3)
  • C7 (Menge <= 4)
  • C8 (Menge <= 2)
  • C9 (Menge <= 3)
  • C12 (Menge <= 6)
  • M1 (Menge <= 6)
  • M2 (Menge <= 4)
  • M3 (Menge <= 4)
  • M5 (Menge <= 2)
  • M6 (Menge <= 2)
  • M7 (Menge <= 6)
  • M8 (Menge <= 4)
  • M9 (Menge <= 2)
  • SF1 (Menge <= 3)
  • SF2 (Menge <= 2)
  • MF1 (Menge <= 2)
  • MF2 (Menge <= 2)
  • C10 (Menge <= 2)
  • M4 (Menge <= 2)
  • C13 (Menge <= 1)
设备显示：
Grundelement
设备显示：
Grundelement
其他功能
产品重量：
0,011 kg
产品重量：
0,011 kg
联系人的类型和组成：
1 Ö
联系人的类型和组成：
1 Ö
正开口：
Mit entspricht EN/IEC 60947-5-1 Anhang K
正开口：
Mit entspricht EN/IEC 60947-5-1 Anhang K
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
作业路线：
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
操作力：
2 N Öffner, wechselnder elektrischer Zustand
操作力：
2 N Öffner, wechselnder elektrischer Zustand
机械使用寿命：
10000000 Zyklen
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht EN 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht EN 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht EN/IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht EN/IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht EN 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht EN 60947-1
[Uimp]设计抗震性：
6 kV entspricht EN 60947-1
[Uimp]设计抗震性：
6 kV entspricht EN 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
块的组装：
Frontmontage
块的组装：
Frontmontage
电气组件代码：
  • C1 (Menge <= 9)
  • C2 (Menge <= 7)
  • C3 (Menge <= 6)
  • C4 (Menge <= 4)
  • C5 (Menge <= 5)
  • C6 (Menge <= 3)
  • C7 (Menge <= 4)
  • C8 (Menge <= 2)
  • C9 (Menge <= 3)
  • C12 (Menge <= 6)
  • M1 (Menge <= 6)
  • M2 (Menge <= 4)
  • M3 (Menge <= 4)
  • M5 (Menge <= 2)
  • M6 (Menge <= 2)
  • M7 (Menge <= 6)
  • M8 (Menge <= 4)
  • M9 (Menge <= 2)
  • SF1 (Menge <= 3)
  • SF2 (Menge <= 2)
  • MF1 (Menge <= 2)
  • MF2 (Menge <= 2)
  • C10 (Menge <= 2)
  • M4 (Menge <= 2)
  • C13 (Menge <= 1)
电气组件代码：
  • C1 (Menge <= 9)
  • C2 (Menge <= 7)
  • C3 (Menge <= 6)
  • C4 (Menge <= 4)
  • C5 (Menge <= 5)
  • C6 (Menge <= 3)
  • C7 (Menge <= 4)
  • C8 (Menge <= 2)
  • C9 (Menge <= 3)
  • C12 (Menge <= 6)
  • M1 (Menge <= 6)
  • M2 (Menge <= 4)
  • M3 (Menge <= 4)
  • M5 (Menge <= 2)
  • M6 (Menge <= 2)
  • M7 (Menge <= 6)
  • M8 (Menge <= 4)
  • M9 (Menge <= 2)
  • SF1 (Menge <= 3)
  • SF2 (Menge <= 2)
  • MF1 (Menge <= 2)
  • MF2 (Menge <= 2)
  • C10 (Menge <= 2)
  • M4 (Menge <= 2)
  • C13 (Menge <= 1)
设备显示：
Grundelement
设备显示：
Grundelement
装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
标准：
  • EN/IEC 60947-5-1
  • CSA C22.2 Nr. 14
  • JIS C8201-5-1
  • EN/IEC 60947-1
  • UL 508
  • EN/IEC 60947-5-4
  • JIS C8201-1
标准：
  • EN/IEC 60947-5-1
  • CSA C22.2 Nr. 14
  • JIS C8201-5-1
  • EN/IEC 60947-1
  • UL 508
  • EN/IEC 60947-5-4
  • JIS C8201-1
产品认证：
  • CSA
  • GOST
  • BV
  • DNV
  • GL
  • LROS (Lloyds register of shipping)
  • CCC
  • UL
产品认证：
  • CSA
  • GOST
  • BV
  • DNV
  • GL
  • LROS (Lloyds register of shipping)
  • CCC
  • UL
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
标准：
  • EN/IEC 60947-5-1
  • CSA C22.2 Nr. 14
  • JIS C8201-5-1
  • EN/IEC 60947-1
  • UL 508
  • EN/IEC 60947-5-4
  • JIS C8201-1
标准：
  • EN/IEC 60947-5-1
  • CSA C22.2 Nr. 14
  • JIS C8201-5-1
  • EN/IEC 60947-1
  • UL 508
  • EN/IEC 60947-5-4
  • JIS C8201-1
产品认证：
  • CSA
  • GOST
  • BV
  • DNV
  • GL
  • LROS (Lloyds register of shipping)
  • CCC
  • UL
产品认证：
  • CSA
  • GOST
  • BV
  • DNV
  • GL
  • LROS (Lloyds register of shipping)
  • CCC
  • UL
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
5,500 cm
VPE 1高度：
5,500 cm
VPE 1宽度：
3,400 cm
VPE 1宽度：
3,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
9,000 g
VPE 1重量：
9,000 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
5,600 cm
VPE 2高度：
5,600 cm
VPE 2宽度：
4,300 cm
VPE 2宽度：
4,300 cm
VPE 2长度：
5,400 cm
VPE 2长度：
5,400 cm
VPE 2重量：
52,000 g
VPE 2重量：
52,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
800
VPE 3数量：
800
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
8,757 kg
VPE 3重量：
8,757 kg
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
5,500 cm
VPE 1高度：
5,500 cm
VPE 1宽度：
3,400 cm
VPE 1宽度：
3,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
9,000 g
VPE 1重量：
9,000 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
5,600 cm
VPE 2高度：
5,600 cm
VPE 2宽度：
4,300 cm
VPE 2宽度：
4,300 cm
VPE 2长度：
5,400 cm
VPE 2长度：
5,400 cm
VPE 2重量：
52,000 g
VPE 2重量：
52,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
800
VPE 3数量：
800
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
8,757 kg
VPE 3重量：
8,757 kg
合同担保
保证：
18 months
保证：
18 months
合同担保
保证：
18 months
保证：
18 months

业务合作

推荐品牌
热销产品
