ZB5AZ103

ZB5AZ103

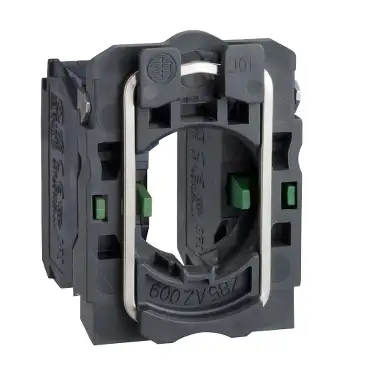

ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103基本信息

型号: ZB5AZ103

参考面价： 12.35 EUR

带安装法兰的辅助开关组，Harmony XB5，松脆材料，22mm，30mm，2S，螺丝端子
  • 模块化塑料结构，安装快捷方便
  • 适用于机器和控制柜结构以及建筑中的通用
  • 在恶劣的环境条件下具有最高的稳健性
  • 前部元件和辅助开关之间具有良好的机械连接
  • 多种辅助开关和附件可供选择
  • 产品的环保性更多信息
ZB5AZ103基本属性
ZB5AZ103主要特点
系列：
Harmony XB5
系列：
Harmony XB5
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
设备的简短描述：
ZB5
设备的简短描述：
ZB5
项圈材料：
Kunststoff
项圈材料：
Kunststoff
不可分割数量的销售额：
1
不可分割数量的销售额：
1
前部元件类型：
Standard
前部元件类型：
Standard
联系人的类型和组成：
2 S
联系人的类型和组成：
2 S
触点的操作：
Gestuft schaltend
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
接触块类型：
Einfach
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
ZB5AZ103主要特点
系列：
Harmony XB5
系列：
Harmony XB5
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
设备的简短描述：
ZB5
设备的简短描述：
ZB5
项圈材料：
Kunststoff
项圈材料：
Kunststoff
不可分割数量的销售额：
1
不可分割数量的销售额：
1
前部元件类型：
Standard
前部元件类型：
Standard
联系人的类型和组成：
2 S
联系人的类型和组成：
2 S
触点的操作：
Gestuft schaltend
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
接触块类型：
Einfach
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
ZB5AZ103其他功能
CAD总宽度：
30 mm
CAD总宽度：
30 mm
CAD总高度：
42 mm
CAD总高度：
42 mm
CAD总深度：
32 mm
CAD总深度：
32 mm
端子说明ISO编号1：
(13-14)S
端子说明ISO编号1：
(13-14)S
设备结构：
  • Befestigungsflansch
  • Gehäuse
设备结构：
  • Befestigungsflansch
  • Gehäuse
联系人的使用：
Standardkontakte
联系人的使用：
Standardkontakte
正开口：
Ohne
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
机械使用寿命：
10000000 Zyklen
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Grundlegende Unterbaugruppen
设备显示：
Grundlegende Unterbaugruppen
ZB5AZ103其他功能
CAD总宽度：
30 mm
CAD总宽度：
30 mm
CAD总高度：
42 mm
CAD总高度：
42 mm
CAD总深度：
32 mm
CAD总深度：
32 mm
端子说明ISO编号1：
(13-14)S
端子说明ISO编号1：
(13-14)S
设备结构：
  • Befestigungsflansch
  • Gehäuse
设备结构：
  • Befestigungsflansch
  • Gehäuse
联系人的使用：
Standardkontakte
联系人的使用：
Standardkontakte
正开口：
Ohne
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
机械使用寿命：
10000000 Zyklen
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Grundlegende Unterbaugruppen
设备显示：
Grundlegende Unterbaugruppen
ZB5AZ103装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
标准：
  • UL 508
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-4
  • IEC 60947-5-1
  • JIS C8201-5-1
  • JIS C8201-1
标准：
  • UL 508
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-4
  • IEC 60947-5-1
  • JIS C8201-5-1
  • JIS C8201-1
产品认证：
  • GL
  • LROS (Lloyds register of shipping)
  • BV
  • UL
  • DNV
  • CSA
产品认证：
  • GL
  • LROS (Lloyds register of shipping)
  • BV
  • UL
  • DNV
  • CSA
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
ZB5AZ103装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
标准：
  • UL 508
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-4
  • IEC 60947-5-1
  • JIS C8201-5-1
  • JIS C8201-1
标准：
  • UL 508
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-4
  • IEC 60947-5-1
  • JIS C8201-5-1
  • JIS C8201-1
产品认证：
  • GL
  • LROS (Lloyds register of shipping)
  • BV
  • UL
  • DNV
  • CSA
产品认证：
  • GL
  • LROS (Lloyds register of shipping)
  • BV
  • UL
  • DNV
  • CSA
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
ZB5AZ103包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
4,500 cm
VPE 1高度：
4,500 cm
VPE 1宽度：
3,400 cm
VPE 1宽度：
3,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
29,200 g
VPE 1重量：
29,200 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
4,500 cm
VPE 2高度：
4,500 cm
VPE 2宽度：
3,400 cm
VPE 2宽度：
3,400 cm
VPE 2长度：
26,500 cm
VPE 2长度：
26,500 cm
VPE 2重量：
147,000 g
VPE 2重量：
147,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
300
VPE 3数量：
300
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
9,260 kg
VPE 3重量：
9,260 kg
ZB5AZ103包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
4,500 cm
VPE 1高度：
4,500 cm
VPE 1宽度：
3,400 cm
VPE 1宽度：
3,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
29,200 g
VPE 1重量：
29,200 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
4,500 cm
VPE 2高度：
4,500 cm
VPE 2宽度：
3,400 cm
VPE 2宽度：
3,400 cm
VPE 2长度：
26,500 cm
VPE 2长度：
26,500 cm
VPE 2重量：
147,000 g
VPE 2重量：
147,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
300
VPE 3数量：
300
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
9,260 kg
VPE 3重量：
9,260 kg
ZB5AZ103合同担保
保证：
18 months
保证：
18 months
ZB5AZ103合同担保
保证：
18 months
保证：
18 months
ZB5AZ103
业务合作
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采
ZB5AZ103 Schneider 原厂跨境代采

基本信息

型号: ZB5AZ103

参考面价： 12.35 EUR

带安装法兰的辅助开关组，Harmony XB5，松脆材料，22mm，30mm，2S，螺丝端子
  • ·模块化塑料结构，安装快捷方便
  • ·适用于机器和控制柜结构以及建筑中的通用
  • ·在恶劣的环境条件下具有最高的稳健性
  • ·前部元件和辅助开关之间具有良好的机械连接
  • ·多种辅助开关和附件可供选择
  • ·产品的环保性更多信息
主要特点
系列：
Harmony XB5
系列：
Harmony XB5
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
设备的简短描述：
ZB5
设备的简短描述：
ZB5
项圈材料：
Kunststoff
项圈材料：
Kunststoff
不可分割数量的销售额：
1
不可分割数量的销售额：
1
前部元件类型：
Standard
前部元件类型：
Standard
联系人的类型和组成：
2 S
联系人的类型和组成：
2 S
触点的操作：
Gestuft schaltend
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
接触块类型：
Einfach
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
主要特点
系列：
Harmony XB5
系列：
Harmony XB5
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
产品或组件类型：
Komplette Gehäuse-/Kontaktbaugruppe
设备的简短描述：
ZB5
设备的简短描述：
ZB5
项圈材料：
Kunststoff
项圈材料：
Kunststoff
不可分割数量的销售额：
1
不可分割数量的销售额：
1
前部元件类型：
Standard
前部元件类型：
Standard
联系人的类型和组成：
2 S
联系人的类型和组成：
2 S
触点的操作：
Gestuft schaltend
触点的操作：
Gestuft schaltend
接触块类型：
Einfach
接触块类型：
Einfach
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
终端：
  • Schraubklemmenleisten, = 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
其他功能
CAD总宽度：
30 mm
CAD总宽度：
30 mm
CAD总高度：
42 mm
CAD总高度：
42 mm
CAD总深度：
32 mm
CAD总深度：
32 mm
端子说明ISO编号1：
(13-14)S
端子说明ISO编号1：
(13-14)S
设备结构：
  • Befestigungsflansch
  • Gehäuse
设备结构：
  • Befestigungsflansch
  • Gehäuse
联系人的使用：
Standardkontakte
联系人的使用：
Standardkontakte
正开口：
Ohne
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
机械使用寿命：
10000000 Zyklen
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Grundlegende Unterbaugruppen
设备显示：
Grundlegende Unterbaugruppen
其他功能
CAD总宽度：
30 mm
CAD总宽度：
30 mm
CAD总高度：
42 mm
CAD总高度：
42 mm
CAD总深度：
32 mm
CAD总深度：
32 mm
端子说明ISO编号1：
(13-14)S
端子说明ISO编号1：
(13-14)S
设备结构：
  • Befestigungsflansch
  • Gehäuse
设备结构：
  • Befestigungsflansch
  • Gehäuse
联系人的使用：
Standardkontakte
联系人的使用：
Standardkontakte
正开口：
Ohne
正开口：
Ohne
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
作业路线：
  • 2,6 mm (Schließer, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
机械使用寿命：
10000000 Zyklen
机械使用寿命：
10000000 Zyklen
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
[M] 拧紧力矩：
0,8…1,2 Nm entspricht IEC 60947-1
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
螺钉头形状：
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
接触材料：
Silberlegierung (Ag/Ni)
接触材料：
Silberlegierung (Ag/Ni)
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
短路保护：
10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[ih]露天的常规热流：
10 A entspricht IEC 60947-5-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Ui]设计绝缘电压：
600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
[Ie]操作设计流程：
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气使用寿命：
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
电气可靠性：
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
设备显示：
Grundlegende Unterbaugruppen
设备显示：
Grundlegende Unterbaugruppen
装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
标准：
  • UL 508
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-4
  • IEC 60947-5-1
  • JIS C8201-5-1
  • JIS C8201-1
标准：
  • UL 508
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-4
  • IEC 60947-5-1
  • JIS C8201-5-1
  • JIS C8201-1
产品认证：
  • GL
  • LROS (Lloyds register of shipping)
  • BV
  • UL
  • DNV
  • CSA
产品认证：
  • GL
  • LROS (Lloyds register of shipping)
  • BV
  • UL
  • DNV
  • CSA
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
装配
涂层：
TH
涂层：
TH
储存环境温度：
-40…70 °C
储存环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
工作环境温度：
-40…70 °C
保护等级（IP）：
IP20 entspricht IEC 60529
保护等级（IP）：
IP20 entspricht IEC 60529
标准：
  • UL 508
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-4
  • IEC 60947-5-1
  • JIS C8201-5-1
  • JIS C8201-1
标准：
  • UL 508
  • IEC 60947-1
  • CSA C22.2 Nr. 14
  • IEC 60947-5-4
  • IEC 60947-5-1
  • JIS C8201-5-1
  • JIS C8201-1
产品认证：
  • GL
  • LROS (Lloyds register of shipping)
  • BV
  • UL
  • DNV
  • CSA
产品认证：
  • GL
  • LROS (Lloyds register of shipping)
  • BV
  • UL
  • DNV
  • CSA
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗振动性：
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
抗冲击性：
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
4,500 cm
VPE 1高度：
4,500 cm
VPE 1宽度：
3,400 cm
VPE 1宽度：
3,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
29,200 g
VPE 1重量：
29,200 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
4,500 cm
VPE 2高度：
4,500 cm
VPE 2宽度：
3,400 cm
VPE 2宽度：
3,400 cm
VPE 2长度：
26,500 cm
VPE 2长度：
26,500 cm
VPE 2重量：
147,000 g
VPE 2重量：
147,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
300
VPE 3数量：
300
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
9,260 kg
VPE 3重量：
9,260 kg
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
4,500 cm
VPE 1高度：
4,500 cm
VPE 1宽度：
3,400 cm
VPE 1宽度：
3,400 cm
VPE 1长度：
5,400 cm
VPE 1长度：
5,400 cm
VPE 1重量：
29,200 g
VPE 1重量：
29,200 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
5
VPE 2数量：
5
VPE 2高度：
4,500 cm
VPE 2高度：
4,500 cm
VPE 2宽度：
3,400 cm
VPE 2宽度：
3,400 cm
VPE 2长度：
26,500 cm
VPE 2长度：
26,500 cm
VPE 2重量：
147,000 g
VPE 2重量：
147,000 g
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
300
VPE 3数量：
300
VPE 3高度：
30,000 cm
VPE 3高度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3宽度：
30,000 cm
VPE 3长度：
40,000 cm
VPE 3长度：
40,000 cm
VPE 3重量：
9,260 kg
VPE 3重量：
9,260 kg
合同担保
保证：
18 months
保证：
18 months
合同担保
保证：
18 months
保证：
18 months

业务合作

推荐品牌
热销产品
  • 德国DEBNAR
  • 德国Kirchner und Tochter
  • 意大利FRER
  • 德国ASA
  • 德国FSG Sensors
  • 德国Schmersal
  • 德国microsonic
  • 德国ZTR ROSSMANEK
  • 德国EGE
  • 比利时CONSORT
