法国Schneider

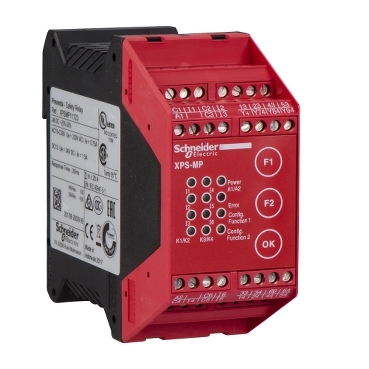

Schneider XPSMP11123
型号: XPSMP11123
安全模块15个功能，2个独立电路，24 VDC，固定
- 产品的环保性更多信息
Schneider XPSMP11123 基本属性
净重：0.320 KG
长度：114 mm
宽度：45 mm
高度：99 mm
Schneider XPSMP11123 主要特点
- 系列：
- Preventa Sicherheitstechnik
- 产品或组件类型：
- Sicherheitssteuerung mit vordefinierter Funktion
- 安全模块的名称：
- XPSMP
- 安全模块的应用：
- 2 unabhängige Funktionen
- 安全使用类别：
- Kategorie 4 maximal entspricht EN/IEC 60954-1
- 启动类型：
- Automatisch oder unüberwacht (Konfiguration 1)
- Automatisch oder unüberwacht (Konfiguration 10)
- Automatisch oder unüberwacht (Konfiguration 11)
- Automatisch oder unüberwacht (Konfiguration 14)
- Automatisch oder unüberwacht (Konfiguration 3)
- Automatisch oder unüberwacht (Konfiguration 5)
- Automatisch oder unüberwacht (Konfiguration 7)
- Überwacht (Konfiguration 12)
- Überwacht (Konfiguration 13)
- Überwacht (Konfiguration 15)
- Überwacht (Konfiguration 2)
- Überwacht (Konfiguration 4)
- Überwacht (Konfiguration 6)
- Überwacht (Konfiguration 8)
- Überwacht (Konfiguration 9)
- 测验：
- Konfiguration (Konfiguration 10)
- Konfiguration (Konfiguration 13)
- Konfiguration (Konfiguration 3)
- Konfiguration (Konfiguration 4)
- Konfiguration (Konfiguration 5)
- Konfiguration (Konfiguration 6)
- Konfiguration (Konfiguration 9)
- 标准：
- EN/IEC 60947-1 + A11
- EN/IEC 60947-5-1
- EN/IEC 60204-1
- DIN V VDE 801 + A1
- 产品认证：
- UL
- CSA
- BIA
- [UH，nom]额定工作电压：
- 24 V DC -20 - +20 %
- 终端：
- Unverlierbare Klemmschrauben flexibel Kabel: 0,14 - 0,75 mm² ohne Kabelende, 2 Drähte
- Unverlierbare Klemmschrauben starr Kabel: 0,14 - 0,75 mm² ohne Kabelende, 2 Drähte
- Unverlierbare Klemmschrauben flexibel Kabel: 0,14 - 2,5 mm² ohne Kabelende, 1 Draht
- Unverlierbare Klemmschrauben starr Kabel: 0,14 - 2,5 mm² ohne Kabelende, 1 Draht
- Unverlierbare Klemmschrauben flexibel Kabel: 0,25 - 1 mm² mit Aderendhülse, ohne Isolierkragen, 2 Drähte
- Unverlierbare Klemmschrauben flexibel Kabel: 0,25 - 1,5 mm² mit Aderendhülse, mit Isolierkragen, 1 Draht
- Unverlierbare Klemmschrauben flexibel Kabel: 0,25 - 2,5 mm² mit Aderendhülse, ohne Isolierkragen, 1 Draht
- Unverlierbare Klemmschrauben flexibel Kabel: 0,5 - 1,5 mm² mit Aderendhülse, mit Isolierkragen für 2 Adern, 2 Drähte
- 安全级别：
- Kann PL e/Kategorie 4 erreichen entspricht EN/ISO 13849-1
- Kann SIL 3 erreichen entspricht EN/IEC 62061
Schneider XPSMP11123 主要特点
- 系列：
- Preventa Sicherheitstechnik
- 产品或组件类型：
- Sicherheitssteuerung mit vordefinierter Funktion
- 安全模块的名称：
- XPSMP
- 安全模块的应用：
- 2 unabhängige Funktionen
- 安全使用类别：
- Kategorie 4 maximal entspricht EN/IEC 60954-1
- 启动类型：
- Automatisch oder unüberwacht (Konfiguration 1)
- Automatisch oder unüberwacht (Konfiguration 10)
- Automatisch oder unüberwacht (Konfiguration 11)
- Automatisch oder unüberwacht (Konfiguration 14)
- Automatisch oder unüberwacht (Konfiguration 3)
- Automatisch oder unüberwacht (Konfiguration 5)
- Automatisch oder unüberwacht (Konfiguration 7)
- Überwacht (Konfiguration 12)
- Überwacht (Konfiguration 13)
- Überwacht (Konfiguration 15)
- Überwacht (Konfiguration 2)
- Überwacht (Konfiguration 4)
- Überwacht (Konfiguration 6)
- Überwacht (Konfiguration 8)
- Überwacht (Konfiguration 9)
- 测验：
- Konfiguration (Konfiguration 10)
- Konfiguration (Konfiguration 13)
- Konfiguration (Konfiguration 3)
- Konfiguration (Konfiguration 4)
- Konfiguration (Konfiguration 5)
- Konfiguration (Konfiguration 6)
- Konfiguration (Konfiguration 9)
- 标准：
- EN/IEC 60947-1 + A11
- EN/IEC 60947-5-1
- EN/IEC 60204-1
- DIN V VDE 801 + A1
- 产品认证：
- UL
- CSA
- BIA
- [UH，nom]额定工作电压：
- 24 V DC -20 - +20 %
- 终端：
- Unverlierbare Klemmschrauben flexibel Kabel: 0,14 - 0,75 mm² ohne Kabelende, 2 Drähte
- Unverlierbare Klemmschrauben starr Kabel: 0,14 - 0,75 mm² ohne Kabelende, 2 Drähte
- Unverlierbare Klemmschrauben flexibel Kabel: 0,14 - 2,5 mm² ohne Kabelende, 1 Draht
- Unverlierbare Klemmschrauben starr Kabel: 0,14 - 2,5 mm² ohne Kabelende, 1 Draht
- Unverlierbare Klemmschrauben flexibel Kabel: 0,25 - 1 mm² mit Aderendhülse, ohne Isolierkragen, 2 Drähte
- Unverlierbare Klemmschrauben flexibel Kabel: 0,25 - 1,5 mm² mit Aderendhülse, mit Isolierkragen, 1 Draht
- Unverlierbare Klemmschrauben flexibel Kabel: 0,25 - 2,5 mm² mit Aderendhülse, ohne Isolierkragen, 1 Draht
- Unverlierbare Klemmschrauben flexibel Kabel: 0,5 - 1,5 mm² mit Aderendhülse, mit Isolierkragen für 2 Adern, 2 Drähte
- 安全级别：
- Kann PL e/Kategorie 4 erreichen entspricht EN/ISO 13849-1
- Kann SIL 3 erreichen entspricht EN/IEC 62061
Schneider XPSMP11123 其他功能
- 模块的功能：
- Konfiguration 0: Funktionen deaktiviert (Werkseinstellung)
- Konfiguration 1: Not-Aus-Überwachung 1-Kanal-Verkabelung, Kategorie 2
- Konfiguration 10: Aktivieren der Griffschalterüberwachung (3-Positionenschalter), Kategorie 4
- Konfiguration 11: Überwachung von Trittmatten und Schaltleisten, Kategorie 3
- Konfiguration 12: Überwachung von Trittmatten und Schaltleisten, Kategorie 3
- Konfiguration 13: Relaisausgang Sicherheits-Lichtvorhangüberwachung, Kategorie 4
- Konfiguration 14: Überwachung codierter Magnet-Sicherheitsschalter, Kategorie 4
- Konfiguration 15: Überwachung codierter Magnet-Sicherheitsschalter, Kategorie 4
- Konfiguration 2: Not-Aus-Überwachung 1-Kanal-Verkabelung, Kategorie 2
- Konfiguration 3: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 4: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 5: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 6: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 7: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 8: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 9: Überwachung von Spritzgusspressen und Blasformmaschinen, Kategorie 4
- 输入之间的同步时间：
- 0,5 s (Konfiguration 13)
- 1,5 s (Konfiguration 14)
- 1,5 s (Konfiguration 15)
- 1,5 s (Konfiguration 5)
- 1,5 s (Konfiguration 6)
- 1,5 s (Konfiguration 9)
- Unbegrenzt (Konfiguration 3)
- Unbegrenzt (Konfiguration 4)
- Unbegrenzt (Konfiguration 7)
- Unbegrenzt (Konfiguration 8)
- 最大功耗（W）：
- 5 W
- 输入保护类型：
- Intern, elektronisch
- [Uc]控制电路电压：
- 24 V
- 最大导线电阻：
- 100 Ohm <2000 m
- 安全电路数量：
- 3 Schließerrelais pro Funktion (6 Schließer insgesamt), spannungsfrei
- 附加电路数量：
- 3 Halbleiterausgänge
- 关闭电源：
- 180 VA Halten AC-15 C300 Relaisausgang
- 1800 VA Einschaltstrom AC-15 C300 Relaisausgang
- 关闭电源：
- 20 mA bei 24 V für statische Ausgangsschaltung
- 1,5 A bei 24 V (DC-13) Zeitkonstante: 50 ms für Relaisausgang
- 热输出电流：
- 2 A für 1 Ausgang und 4 A die anderen 2 Ausgänge für Relais
- 3,3 A für alle 3 Relaisausgänge gleichzeitig
- 6 A für 1 Ausgang und 2 A die anderen 2 Ausgänge für Relais
- [ih]露天的常规热流：
- 20 A
- 相关套期保值：
- 4 A gG für Relaisausgang entspricht EN/IEC 60947-5-1, DIN VDE 0660 Teil 200
- 6 A flinke Feinsicherung für Relaisausgang entspricht EN/IEC 60947-5-1, DIN VDE 0660 Teil 200
- 最小输出电流：
- 10 mA für Relaisausgang
- 最小输出电压：
- 17 V für Relaisausgang
- 输入打开时的最大响应时间：
- 30 ms
- [Ui]设计绝缘电压：
- 300 V (Verschmutzungsgrad 2) entspricht EN/IEC 60947-5-1, DIN VDE 0110 Teile 1 & 2
- [Uimp]设计抗震性：
- 4 kV Überspannungskategorie III entspricht EN/IEC 60947-5-1, DIN VDE 0110 Teile 1 & 2
- 本地信号：
- 12 LEDs
- 安装支架：
- 35 mm symmetrische DIN-Schiene
- 深度：
- 114 mm
- 身高：
- 99 mm
- 宽度：
- 45 mm
- 产品重量：
- 0,32 kg
Schneider XPSMP11123 其他功能
- 模块的功能：
- Konfiguration 0: Funktionen deaktiviert (Werkseinstellung)
- Konfiguration 1: Not-Aus-Überwachung 1-Kanal-Verkabelung, Kategorie 2
- Konfiguration 10: Aktivieren der Griffschalterüberwachung (3-Positionenschalter), Kategorie 4
- Konfiguration 11: Überwachung von Trittmatten und Schaltleisten, Kategorie 3
- Konfiguration 12: Überwachung von Trittmatten und Schaltleisten, Kategorie 3
- Konfiguration 13: Relaisausgang Sicherheits-Lichtvorhangüberwachung, Kategorie 4
- Konfiguration 14: Überwachung codierter Magnet-Sicherheitsschalter, Kategorie 4
- Konfiguration 15: Überwachung codierter Magnet-Sicherheitsschalter, Kategorie 4
- Konfiguration 2: Not-Aus-Überwachung 1-Kanal-Verkabelung, Kategorie 2
- Konfiguration 3: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 4: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 5: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 6: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 7: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 8: Not-Aus-Überwachung 2-Kanalverkabelung oder Schutz-Überwachung, Kategorie 4
- Konfiguration 9: Überwachung von Spritzgusspressen und Blasformmaschinen, Kategorie 4
- 输入之间的同步时间：
- 0,5 s (Konfiguration 13)
- 1,5 s (Konfiguration 14)
- 1,5 s (Konfiguration 15)
- 1,5 s (Konfiguration 5)
- 1,5 s (Konfiguration 6)
- 1,5 s (Konfiguration 9)
- Unbegrenzt (Konfiguration 3)
- Unbegrenzt (Konfiguration 4)
- Unbegrenzt (Konfiguration 7)
- Unbegrenzt (Konfiguration 8)
- 最大功耗（W）：
- 5 W
- 输入保护类型：
- Intern, elektronisch
- [Uc]控制电路电压：
- 24 V
- 最大导线电阻：
- 100 Ohm <2000 m
- 安全电路数量：
- 3 Schließerrelais pro Funktion (6 Schließer insgesamt), spannungsfrei
- 附加电路数量：
- 3 Halbleiterausgänge
- 关闭电源：
- 180 VA Halten AC-15 C300 Relaisausgang
- 1800 VA Einschaltstrom AC-15 C300 Relaisausgang
- 关闭电源：
- 20 mA bei 24 V für statische Ausgangsschaltung
- 1,5 A bei 24 V (DC-13) Zeitkonstante: 50 ms für Relaisausgang
- 热输出电流：
- 2 A für 1 Ausgang und 4 A die anderen 2 Ausgänge für Relais
- 3,3 A für alle 3 Relaisausgänge gleichzeitig
- 6 A für 1 Ausgang und 2 A die anderen 2 Ausgänge für Relais
- [ih]露天的常规热流：
- 20 A
- 相关套期保值：
- 4 A gG für Relaisausgang entspricht EN/IEC 60947-5-1, DIN VDE 0660 Teil 200
- 6 A flinke Feinsicherung für Relaisausgang entspricht EN/IEC 60947-5-1, DIN VDE 0660 Teil 200
- 最小输出电流：
- 10 mA für Relaisausgang
- 最小输出电压：
- 17 V für Relaisausgang
- 输入打开时的最大响应时间：
- 30 ms
- [Ui]设计绝缘电压：
- 300 V (Verschmutzungsgrad 2) entspricht EN/IEC 60947-5-1, DIN VDE 0110 Teile 1 & 2
- [Uimp]设计抗震性：
- 4 kV Überspannungskategorie III entspricht EN/IEC 60947-5-1, DIN VDE 0110 Teile 1 & 2
- 本地信号：
- 12 LEDs
- 安装支架：
- 35 mm symmetrische DIN-Schiene
- 深度：
- 114 mm
- 身高：
- 99 mm
- 宽度：
- 45 mm
- 产品重量：
- 0,32 kg
Schneider XPSMP11123 装配
- Schutzart (IP)：
- IP20 (Klemmen)
- IP40 (Gehäuse)
- 工作环境温度：
- -10…55 °C
- 储存环境温度：
- -25…85 °C
Schneider XPSMP11123 装配
- Schutzart (IP)：
- IP20 (Klemmen)
- IP40 (Gehäuse)
- 工作环境温度：
- -10…55 °C
- 储存环境温度：
- -25…85 °C
Schneider XPSMP11123 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 6,5 cm
- VPE 1宽度：
- 12 cm
- VPE 1长度：
- 16 cm
- VPE 1重量：
- 452 g
- VPE 2类型：
- S03
- VPE 2数量：
- 20
- VPE 2高度：
- 30 cm
- VPE 2宽度：
- 30 cm
- VPE 2长度：
- 40 cm
- VPE 2重量：
- 9,762 kg
Schneider XPSMP11123 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 6,5 cm
- VPE 1宽度：
- 12 cm
- VPE 1长度：
- 16 cm
- VPE 1重量：
- 452 g
- VPE 2类型：
- S03
- VPE 2数量：
- 20
- VPE 2高度：
- 30 cm
- VPE 2宽度：
- 30 cm
- VPE 2长度：
- 40 cm
- VPE 2重量：
- 9,762 kg
Schneider XPSMP11123 合同担保
- 保证：
- 18 months
Schneider XPSMP11123 合同担保
- 保证：
- 18 months
