法国Schneider

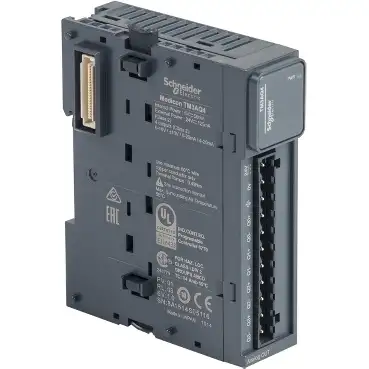

Schneider TM3AQ4
型号: TM3AQ4
模拟输出模块，Modicon TM3，4输出，电压γ电流，分辨率12位，螺丝端子
- 产品的环保性更多信息
Schneider TM3AQ4 基本属性
净重：0.115 KG
长度：70 mm
宽度：24 mm
高度：90 mm
Schneider TM3AQ4 主要特点
- 系列：
- Modicon TM3
- 产品或组件类型：
- Analoges Ausgangsmodul
- 兼容的产品系列：
- Modicon M221
- Modicon M241
- Modicon M251
- Modicon M262
- 模拟输出数量：
- 4
- 模拟输出类型：
- Strom: 4 - 20 mA
- Strom: 0 - 20 mA
- Spannung: 0 - 10 V
- Spannung: - 10 - 10 V
Schneider TM3AQ4 主要特点
- 系列：
- Modicon TM3
- 产品或组件类型：
- Analoges Ausgangsmodul
- 兼容的产品系列：
- Modicon M221
- Modicon M241
- Modicon M251
- Modicon M262
- 模拟输出数量：
- 4
- 模拟输出类型：
- Strom: 4 - 20 mA
- Strom: 0 - 20 mA
- Spannung: 0 - 10 V
- Spannung: - 10 - 10 V
Schneider TM3AQ4 其他功能
- 解体的模拟输入：
- 12 bits
- 11 Bit + Vorzeichen
- 模拟输出的分辨率：
- 11 Bits + Zeichen
- 12 bits
- LSB值：
- 2,44 mV 0 - 10 VSpannung
- 4,88 mV - 10 - 10 VSpannung
- 4,88 µA 0 - 20 mAStrom
- 3,91 µA 4 - 20 mAStrom
- 负载类型：
- Ohmsch
- 负载阻抗（欧姆）：
- 1 kOhm Spannung
- 300 Ohm Strom
- 稳定期：
- 1 ms
- 转换时间：
- 1 ms + 1 ms pro Kanal + 1 Controller-Zyklus
- 绝对测量误差：
- +/- 1 % Skalenendwert
- +/- 0,2 % der Gesamtskala at 25 °C
- 温度偏差：
- +/- 0,01 %SEW/°C
- 重复精度：
- +/- 0,4 %Skalenendwert
- 非线性：
- +/- 0,2 %SEW
- 输出残余纹波：
- 20 mV
- 相声：
- <= 1 LSB
- [UH，nom]额定辅助电压：
- 24 V DC
- 电源电压限制：
- 20,4…28,8 V
- 电缆类型：
- Twisted-Pair-Kabel (geschirmt) <30 m für Ausgänge Schaltkreis
- 功耗：
- 40 mA bei 5 V DC über Busstecker keine Last
- 50 mA bei 5 V DC über Busstecker Volllast
- 50 mA bei 24 V DC über externe Versorgung keine Last
- 125 mA bei 24 V DC über externe Versorgung Volllast
- 本地信号：
- 1 LED (grün) für PWR
- 电气连接：
- 11 2,5 mm² abnehmbare Schraubklemmenleiste mit Rasterabstand 5,08 mm Einstellung für Ausgänge und Versorgung
- 隔离：
- Zwischen Ausgang und Versorgung bei 1500 V AC
- Zwischen Ausgang und interner Logik bei 500 V AC
- 标记：
- CE
- 抗冲击性：
- 1 kV Stromversorgung Gleichtakt entspricht IEC 61000-4-5
- 0,5 kV Stromversorgung Differentialbetrieb entspricht IEC 61000-4-5
- 1 kV Ausgang Gleichtakt entspricht IEC 61000-4-5
- 安装支架：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- 身高：
- 90 mm
- 深度：
- 70 mm
- 宽度：
- 23,6 mm
- 产品重量：
- 0,115 kg
Schneider TM3AQ4 其他功能
- 解体的模拟输入：
- 12 bits
- 11 Bit + Vorzeichen
- 模拟输出的分辨率：
- 11 Bits + Zeichen
- 12 bits
- LSB值：
- 2,44 mV 0 - 10 VSpannung
- 4,88 mV - 10 - 10 VSpannung
- 4,88 µA 0 - 20 mAStrom
- 3,91 µA 4 - 20 mAStrom
- 负载类型：
- Ohmsch
- 负载阻抗（欧姆）：
- 1 kOhm Spannung
- 300 Ohm Strom
- 稳定期：
- 1 ms
- 转换时间：
- 1 ms + 1 ms pro Kanal + 1 Controller-Zyklus
- 绝对测量误差：
- +/- 1 % Skalenendwert
- +/- 0,2 % der Gesamtskala at 25 °C
- 温度偏差：
- +/- 0,01 %SEW/°C
- 重复精度：
- +/- 0,4 %Skalenendwert
- 非线性：
- +/- 0,2 %SEW
- 输出残余纹波：
- 20 mV
- 相声：
- <= 1 LSB
- [UH，nom]额定辅助电压：
- 24 V DC
- 电源电压限制：
- 20,4…28,8 V
- 电缆类型：
- Twisted-Pair-Kabel (geschirmt) <30 m für Ausgänge Schaltkreis
- 功耗：
- 40 mA bei 5 V DC über Busstecker keine Last
- 50 mA bei 5 V DC über Busstecker Volllast
- 50 mA bei 24 V DC über externe Versorgung keine Last
- 125 mA bei 24 V DC über externe Versorgung Volllast
- 本地信号：
- 1 LED (grün) für PWR
- 电气连接：
- 11 2,5 mm² abnehmbare Schraubklemmenleiste mit Rasterabstand 5,08 mm Einstellung für Ausgänge und Versorgung
- 隔离：
- Zwischen Ausgang und Versorgung bei 1500 V AC
- Zwischen Ausgang und interner Logik bei 500 V AC
- 标记：
- CE
- 抗冲击性：
- 1 kV Stromversorgung Gleichtakt entspricht IEC 61000-4-5
- 0,5 kV Stromversorgung Differentialbetrieb entspricht IEC 61000-4-5
- 1 kV Ausgang Gleichtakt entspricht IEC 61000-4-5
- 安装支架：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- 身高：
- 90 mm
- 深度：
- 70 mm
- 宽度：
- 23,6 mm
- 产品重量：
- 0,115 kg
Schneider TM3AQ4 装配
- 标准：
- IEC 61131-2
- 产品认证：
- CE
- UKCA
- RCM
- EAC
- cULus
- cULus HazLoc
- 抗静电放电：
- 8 kV in der Luft entspricht IEC 61000-4-2
- 4 kV bei Kontakt entspricht IEC 61000-4-2
- 对电磁场的抵抗力：
- 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
- 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
- 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
- 对磁场的抵抗力：
- 30 A/m entspricht IEC 61000-4-8
- 抗短干扰信号：
- 1 kV (E/A) entspricht IEC 61000-4-4
- 抵抗无线电频率引起的传导干扰：
- 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
- 3 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- 电磁发射：
- Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
- 中断抗扰性：
- 10 ms
- 工作环境温度：
- -10…55 °C waagerechter Einbau
- -10…35 °C senkrechter Einbau
- 储存环境温度：
- -25…70 °C
- 相对湿度：
- 10…95 %, Betauung nicht zulässig (in operation)
- 10…95 %, Betauung nicht zulässig (bei Lagerung)
- Schutzart (IP)：
- IP20
- 污染程度：
- 2
- 工作高度：
- 0 - 2.000 m
- 存储高度：
- 0…3000 m
- 抗振动性：
- 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
- 3 gn bei 8,4…150 Hz auf DIN-Schiene
- 抗冲击性：
- 15 gn für 11 ms
Schneider TM3AQ4 装配
- 标准：
- IEC 61131-2
- 产品认证：
- CE
- UKCA
- RCM
- EAC
- cULus
- cULus HazLoc
- 抗静电放电：
- 8 kV in der Luft entspricht IEC 61000-4-2
- 4 kV bei Kontakt entspricht IEC 61000-4-2
- 对电磁场的抵抗力：
- 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
- 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
- 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
- 对磁场的抵抗力：
- 30 A/m entspricht IEC 61000-4-8
- 抗短干扰信号：
- 1 kV (E/A) entspricht IEC 61000-4-4
- 抵抗无线电频率引起的传导干扰：
- 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
- 3 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- 电磁发射：
- Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
- 中断抗扰性：
- 10 ms
- 工作环境温度：
- -10…55 °C waagerechter Einbau
- -10…35 °C senkrechter Einbau
- 储存环境温度：
- -25…70 °C
- 相对湿度：
- 10…95 %, Betauung nicht zulässig (in operation)
- 10…95 %, Betauung nicht zulässig (bei Lagerung)
- Schutzart (IP)：
- IP20
- 污染程度：
- 2
- 工作高度：
- 0 - 2.000 m
- 存储高度：
- 0…3000 m
- 抗振动性：
- 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
- 3 gn bei 8,4…150 Hz auf DIN-Schiene
- 抗冲击性：
- 15 gn für 11 ms
Schneider TM3AQ4 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 7,500 cm
- VPE 1宽度：
- 10,500 cm
- VPE 1长度：
- 12,700 cm
- VPE 1重量：
- 220,000 g
- VPE 2类型：
- S04
- VPE 2数量：
- 42
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 40,000 cm
- VPE 2长度：
- 60,000 cm
- VPE 2重量：
- 9,030 kg
Schneider TM3AQ4 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 7,500 cm
- VPE 1宽度：
- 10,500 cm
- VPE 1长度：
- 12,700 cm
- VPE 1重量：
- 220,000 g
- VPE 2类型：
- S04
- VPE 2数量：
- 42
- VPE 2高度：
- 30,000 cm
- VPE 2宽度：
- 40,000 cm
- VPE 2长度：
- 60,000 cm
- VPE 2重量：
- 9,030 kg
Schneider TM3AQ4 合同担保
- 保证：
- 18 Monate
Schneider TM3AQ4 合同担保
- 保证：
- 18 Monate
