法国Schneider

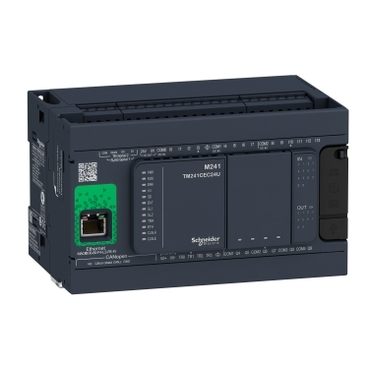

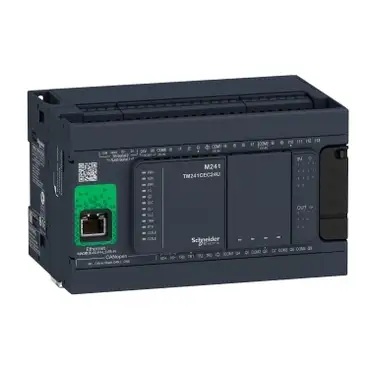

Schneider TM241CEC24R
型号: TM241CEC24R
PLC控制，Modicon M241，24 I/O，以太网，2x Modbus，CANopen Master，100至240 VAC，继电器输出，螺丝端子
- 产品的环保性更多信息
Schneider TM241CEC24R 基本属性
净重：0.530 KG
长度：95 mm
宽度：150 mm
高度：90 mm
Schneider TM241CEC24R 主要特点
- 系列：
- Modicon M241
- 产品或组件类型：
- Logik-Controller
- [UH，nom]额定辅助电压：
- 100-240 V AC
- 离散输入数：
- 14, einzelner Eingang 8 Schneller Eingang entspricht IEC 61131-2 Typ 1
- 离散输出类型：
- Transistor
- Relais
- 离散输出数：
- 6 Relais
- 4 Transistor 4 Schneller Ausgang
- 离散输出电压：
- 5 - 125 V DC für Relaisausgang
- 5 - 250 V AC für Relaisausgang
- 24 V DC für Transistorausgang
- 离散输出电流：
- 2 A für Relaisausgang (Q4 - Q9)
- 0,1 A für schneller Ausgang (PTO-Modus) (TR0 - TR3)
- 0,5 A für Transistorausgang (TR0 - TR3)
Schneider TM241CEC24R 主要特点
- 系列：
- Modicon M241
- 产品或组件类型：
- Logik-Controller
- [UH，nom]额定辅助电压：
- 100-240 V AC
- 离散输入数：
- 14, einzelner Eingang 8 Schneller Eingang entspricht IEC 61131-2 Typ 1
- 离散输出类型：
- Transistor
- Relais
- 离散输出数：
- 6 Relais
- 4 Transistor 4 Schneller Ausgang
- 离散输出电压：
- 5 - 125 V DC für Relaisausgang
- 5 - 250 V AC für Relaisausgang
- 24 V DC für Transistorausgang
- 离散输出电流：
- 2 A für Relaisausgang (Q4 - Q9)
- 0,1 A für schneller Ausgang (PTO-Modus) (TR0 - TR3)
- 0,5 A für Transistorausgang (TR0 - TR3)
Schneider TM241CEC24R 其他功能
- 离散I/O数：
- 24
- I/O扩展模块的数量：
- 7 (lokal E/A-Architektur)
- 14 (Remote E/A-Architektur)
- 电源电压限制：
- 85…264 V
- 网络频率：
- 50/60 Hz
- 数字逻辑输入：
- Sink oder Source
- 离散输入电压：
- 24 V
- 离散输入电压类型：
- DC
- 保证状态1的电压值：
- >= 15 V für Eingang
- 保证状态的电压值0：
- <= 5 V für Eingang
- 离散输入电流：
- 5 mA für Eingang
- 输入阻抗：
- 4,7 kOhm für Eingang
- [tA]响应时间：
- 50 µs einschalten, I0 - I13 Klemme(n) für Eingang
- 可配置过滤时间：
- 1 µs für Schneller Eingang
- 离散输出逻辑：
- Positive Logik (Source)
- 输出电压限制：
- 125 V DC Relaisausgang
- 30 V DC Transistorausgang
- 277 V AC Relaisausgang
- 最大输出频率：
- 1 kHz für Transistorausgang
- 20 kHz für schneller Ausgang (PWM-Modus)
- 100 kHz für Schneller Ausgang (PLS-Modus)
- 精确：
- +/- 0,1 % bei 0,02…0,1 kHz für Schneller Ausgang
- +/-1 % bei 0,1…1 kHz für Schneller Ausgang
- 保护类型：
- Kurzschlussschutz für Transistorausgang
- Schutz vor Kurzschluss und Überlastschutz mit automatischer Rückstellung für Transistorausgang
- Verpolungsschutz für Transistorausgang
- Ohne Schutz für Relaisausgang
- 重置时间：
- 10 ms automatische Rückstellung Ausgänge
- 12 s automatische Rückstellung Schneller Ausgang
- 存储容量：
- 64 MB für Systemspeicher RAM
- 数据已备份：
- 128 MB built-in flash memory für Backup von Benutzerprogrammen
- 数据存储设备：
- <= 16 GB SD-Karte (Optional)
- 电池类型：
- BR2032 Lithium, nicht wiederaufladbar, Lebensdauer der Batterie: 4 Jahr(e)
- 备份持续时间：
- 2 Jahre bei 25 °C
- 1 K语句的执行时间：
- 0,3 ms für Ereignis- und periodischer Task
- 0,7 ms für sonstige Anweisungen
- 应用程序结构：
- 4 zyklische Master-Tasks
- 8 externe Ereignis-Tasks
- 8 Ereignisaufgaben
- 3 zyklische Master-Tasks + 1 freilaufender Task
- 实时时钟：
- Mit
- 时钟偏差：
- <= 60 s/Monat bei 25 °C
- 定位功能：
- PTO Funktion 4 Kanäle (Positionierungsfrequenz: 100 kHz)
- 计数输入数：
- 4 Schneller Eingang (HSC-Modus) bei 200 kHz
- 14 Standardeingang bei 1 kHz
- 控制信号类型：
- A/B bei 100 kHz für Schneller Eingang (HSC-Modus)
- Puls/Richtung bei 200 kHz für Schneller Eingang (HSC-Modus)
- Einphasig bei 200 kHz für Schneller Eingang (HSC-Modus)
- 集成连接类型：
- Nicht isolierte serielle Verbindung Seriell 1 mit RJ45 Anschluss und RS232/RS485 Schnittstelle
- Nicht isolierte serielle Verbindung Seriell 2 mit abnehmb Schraub-Klemmenleiste Anschluss und RS485 Schnittstelle
- USB-Anschluss mit mini B USB 2.0 Anschluss
- Ethernet mit RJ45 Anschluss
- CANopen J1939 mit Stecker SUB-D 9 Anschluss
- 供给：
- (Seriell 1)Versorgung serielle Schnittstelle: 5 V, <200 mA
- 变速箱速度：
- 1,2 - 115,2 kBit/s (115,2 kBit/s Standard) für eine Bus-Länge von 15 m für RS485
- 1,2 - 115,2 kBit/s (115,2 kBit/s Standard) für eine Bus-Länge von 3 m für RS232
- 480 Mbit/s für eine Bus-Länge von 3 m für USB
- 10/100 Mbit/s für Ethernet
- 1000 kbit/s für eine Bus-Länge von 20 m für CANopen
- 800 Kbit/s für eine Bus-Länge von 40 m für CANopen
- 500 Kbit/s für eine Bus-Länge von 100 m für CANopen
- 250 Kbit/s für eine Bus-Länge von 250 m für CANopen
- 125 Kbit/s für eine Bus-Länge von 500 m für CANopen
- 50 Kbit/s für eine Bus-Länge von 1000 m für CANopen
- 20 Kbit/s für eine Bus-Länge von 2500 m für CANopen
- 通信协议：
- Nicht isolierte serielle Verbindung: Modbus Protokoll Master/Slave
- 以太网连接：
- 10BASE-T/100BASE-TX - 1 Port(s) Kupferkabel
- 以太网服务：
- SNMP-Client/Server
- MODBUS TCP-Slave-Gerät
- Modbus TCP-Server
- Modbus TCP-Client
- IEC VAR ZUGRIFF
- FTP-Client/Server
- SQL client
- DHCP-Klient
- EtherNet/IP-Adapter
- E-Mails vom Controller in der TCP/UDP-Bibliothek senden und erhalten
- Webserver (WebVisu & XWeb-System)
- OPC UA Server
- DNS client
- 本地信号：
- 1 LED (grün) für PWR
- 1 LED (grün) für BETRIEB
- 1 LED (rot) für Modulfehler (ERR)
- 1 LED (rot) für E/A-Fehler (E/A)
- 1 LED (grün) für SD-Kartenzugang (SD)
- 1 LED (rot) für BAT
- 1 LED (grün) für SL1
- 1 LED (grün) für SL2
- 1 LED (rot) für Busfehler an TM4 (TM4)
- 1 LED pro Kanal (grün) für E/A-Status
- 1 LED (grün) für Ethernet Port aktiv
- 1 LED (grün) für CANopen Betrieb
- 1 LED (grün) für CANopen Fehler
- 电气连接：
- abnehmbare Schraubklemmenleistefür Eingänge und Ausgänge (Rasterabstand 5,08 mm)
- abnehmbare Schraubklemmenleistefür den Anschluss der 24-V-DC-Stromversorgung (Rasterabstand 5,08 mm)
- 设备之间的最大电缆距离：
- Ungeschirmtes Kabel: <50 m für Eingang
- Abgeschirmtes Kabel: <10 m für Schneller Eingang
- Ungeschirmtes Kabel: <50 m für Ausgänge
- Abgeschirmtes Kabel: <3 m für Schneller Ausgang
- 隔离：
- Zwischen Versorgung und interner Logik bei 500 V AC
- Nicht isoliert zwischen Versorgung und Erde
- 标记：
- CE
- 传感器电源：
- 24 V DC bei 400 mA vom Controller bereitgestellt
- 抗冲击性：
- 2 kV Stromversorgung (DC) Gleichtakt entspricht IEC 61000-4-5
- 2 kV Relaisausgang Gleichtakt entspricht IEC 61000-4-5
- 1 kV abgeschirmtes Kabel Gleichtakt entspricht IEC 61000-4-5
- 1 kV Stromversorgung (DC) Differentialbetrieb entspricht IEC 61000-4-5
- 1 kV Relaisausgang Differentialbetrieb entspricht IEC 61000-4-5
- 1 kV Eingang Gleichtakt entspricht IEC 61000-4-5
- 1 kV Transistorausgang Gleichtakt entspricht IEC 61000-4-5
- Web服务：
- Webserver
- 最大连接数：
- 16 Ethernet/IP-Gerät
- 8 Modbus-Server
- CANopen功能配置文件：
- DR 303-1
- DS 301 V4.02
- 从属数量：
- 63 CANopen:
- 安装支架：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- 身高：
- 90 mm
- 深度：
- 95 mm
- 宽度：
- 150 mm
- 产品重量：
- 0,53 kg
Schneider TM241CEC24R 其他功能
- 离散I/O数：
- 24
- I/O扩展模块的数量：
- 7 (lokal E/A-Architektur)
- 14 (Remote E/A-Architektur)
- 电源电压限制：
- 85…264 V
- 网络频率：
- 50/60 Hz
- 数字逻辑输入：
- Sink oder Source
- 离散输入电压：
- 24 V
- 离散输入电压类型：
- DC
- 保证状态1的电压值：
- >= 15 V für Eingang
- 保证状态的电压值0：
- <= 5 V für Eingang
- 离散输入电流：
- 5 mA für Eingang
- 输入阻抗：
- 4,7 kOhm für Eingang
- [tA]响应时间：
- 50 µs einschalten, I0 - I13 Klemme(n) für Eingang
- 可配置过滤时间：
- 1 µs für Schneller Eingang
- 离散输出逻辑：
- Positive Logik (Source)
- 输出电压限制：
- 125 V DC Relaisausgang
- 30 V DC Transistorausgang
- 277 V AC Relaisausgang
- 最大输出频率：
- 1 kHz für Transistorausgang
- 20 kHz für schneller Ausgang (PWM-Modus)
- 100 kHz für Schneller Ausgang (PLS-Modus)
- 精确：
- +/- 0,1 % bei 0,02…0,1 kHz für Schneller Ausgang
- +/-1 % bei 0,1…1 kHz für Schneller Ausgang
- 保护类型：
- Kurzschlussschutz für Transistorausgang
- Schutz vor Kurzschluss und Überlastschutz mit automatischer Rückstellung für Transistorausgang
- Verpolungsschutz für Transistorausgang
- Ohne Schutz für Relaisausgang
- 重置时间：
- 10 ms automatische Rückstellung Ausgänge
- 12 s automatische Rückstellung Schneller Ausgang
- 存储容量：
- 64 MB für Systemspeicher RAM
- 数据已备份：
- 128 MB built-in flash memory für Backup von Benutzerprogrammen
- 数据存储设备：
- <= 16 GB SD-Karte (Optional)
- 电池类型：
- BR2032 Lithium, nicht wiederaufladbar, Lebensdauer der Batterie: 4 Jahr(e)
- 备份持续时间：
- 2 Jahre bei 25 °C
- 1 K语句的执行时间：
- 0,3 ms für Ereignis- und periodischer Task
- 0,7 ms für sonstige Anweisungen
- 应用程序结构：
- 4 zyklische Master-Tasks
- 8 externe Ereignis-Tasks
- 8 Ereignisaufgaben
- 3 zyklische Master-Tasks + 1 freilaufender Task
- 实时时钟：
- Mit
- 时钟偏差：
- <= 60 s/Monat bei 25 °C
- 定位功能：
- PTO Funktion 4 Kanäle (Positionierungsfrequenz: 100 kHz)
- 计数输入数：
- 4 Schneller Eingang (HSC-Modus) bei 200 kHz
- 14 Standardeingang bei 1 kHz
- 控制信号类型：
- A/B bei 100 kHz für Schneller Eingang (HSC-Modus)
- Puls/Richtung bei 200 kHz für Schneller Eingang (HSC-Modus)
- Einphasig bei 200 kHz für Schneller Eingang (HSC-Modus)
- 集成连接类型：
- Nicht isolierte serielle Verbindung Seriell 1 mit RJ45 Anschluss und RS232/RS485 Schnittstelle
- Nicht isolierte serielle Verbindung Seriell 2 mit abnehmb Schraub-Klemmenleiste Anschluss und RS485 Schnittstelle
- USB-Anschluss mit mini B USB 2.0 Anschluss
- Ethernet mit RJ45 Anschluss
- CANopen J1939 mit Stecker SUB-D 9 Anschluss
- 供给：
- (Seriell 1)Versorgung serielle Schnittstelle: 5 V, <200 mA
- 变速箱速度：
- 1,2 - 115,2 kBit/s (115,2 kBit/s Standard) für eine Bus-Länge von 15 m für RS485
- 1,2 - 115,2 kBit/s (115,2 kBit/s Standard) für eine Bus-Länge von 3 m für RS232
- 480 Mbit/s für eine Bus-Länge von 3 m für USB
- 10/100 Mbit/s für Ethernet
- 1000 kbit/s für eine Bus-Länge von 20 m für CANopen
- 800 Kbit/s für eine Bus-Länge von 40 m für CANopen
- 500 Kbit/s für eine Bus-Länge von 100 m für CANopen
- 250 Kbit/s für eine Bus-Länge von 250 m für CANopen
- 125 Kbit/s für eine Bus-Länge von 500 m für CANopen
- 50 Kbit/s für eine Bus-Länge von 1000 m für CANopen
- 20 Kbit/s für eine Bus-Länge von 2500 m für CANopen
- 通信协议：
- Nicht isolierte serielle Verbindung: Modbus Protokoll Master/Slave
- 以太网连接：
- 10BASE-T/100BASE-TX - 1 Port(s) Kupferkabel
- 以太网服务：
- SNMP-Client/Server
- MODBUS TCP-Slave-Gerät
- Modbus TCP-Server
- Modbus TCP-Client
- IEC VAR ZUGRIFF
- FTP-Client/Server
- SQL client
- DHCP-Klient
- EtherNet/IP-Adapter
- E-Mails vom Controller in der TCP/UDP-Bibliothek senden und erhalten
- Webserver (WebVisu & XWeb-System)
- OPC UA Server
- DNS client
- 本地信号：
- 1 LED (grün) für PWR
- 1 LED (grün) für BETRIEB
- 1 LED (rot) für Modulfehler (ERR)
- 1 LED (rot) für E/A-Fehler (E/A)
- 1 LED (grün) für SD-Kartenzugang (SD)
- 1 LED (rot) für BAT
- 1 LED (grün) für SL1
- 1 LED (grün) für SL2
- 1 LED (rot) für Busfehler an TM4 (TM4)
- 1 LED pro Kanal (grün) für E/A-Status
- 1 LED (grün) für Ethernet Port aktiv
- 1 LED (grün) für CANopen Betrieb
- 1 LED (grün) für CANopen Fehler
- 电气连接：
- abnehmbare Schraubklemmenleistefür Eingänge und Ausgänge (Rasterabstand 5,08 mm)
- abnehmbare Schraubklemmenleistefür den Anschluss der 24-V-DC-Stromversorgung (Rasterabstand 5,08 mm)
- 设备之间的最大电缆距离：
- Ungeschirmtes Kabel: <50 m für Eingang
- Abgeschirmtes Kabel: <10 m für Schneller Eingang
- Ungeschirmtes Kabel: <50 m für Ausgänge
- Abgeschirmtes Kabel: <3 m für Schneller Ausgang
- 隔离：
- Zwischen Versorgung und interner Logik bei 500 V AC
- Nicht isoliert zwischen Versorgung und Erde
- 标记：
- CE
- 传感器电源：
- 24 V DC bei 400 mA vom Controller bereitgestellt
- 抗冲击性：
- 2 kV Stromversorgung (DC) Gleichtakt entspricht IEC 61000-4-5
- 2 kV Relaisausgang Gleichtakt entspricht IEC 61000-4-5
- 1 kV abgeschirmtes Kabel Gleichtakt entspricht IEC 61000-4-5
- 1 kV Stromversorgung (DC) Differentialbetrieb entspricht IEC 61000-4-5
- 1 kV Relaisausgang Differentialbetrieb entspricht IEC 61000-4-5
- 1 kV Eingang Gleichtakt entspricht IEC 61000-4-5
- 1 kV Transistorausgang Gleichtakt entspricht IEC 61000-4-5
- Web服务：
- Webserver
- 最大连接数：
- 16 Ethernet/IP-Gerät
- 8 Modbus-Server
- CANopen功能配置文件：
- DR 303-1
- DS 301 V4.02
- 从属数量：
- 63 CANopen:
- 安装支架：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- 身高：
- 90 mm
- 深度：
- 95 mm
- 宽度：
- 150 mm
- 产品重量：
- 0,53 kg
Schneider TM241CEC24R 装配
- 标准：
- ANSI/ISA 12-12-01
- CSA C22.2 No 142
- CSA C22.2 Nr. 213
- IEC 61131-2:2007
- Marine-Spezifikation (LR, ABS, DNV, GL)
- UL 508
- 产品认证：
- RCM
- cULus
- CE
- UKCA
- DNV-GL
- ABS
- LR
- 抗静电放电：
- 8 kV in der Luft entspricht IEC 61000-4-2
- 4 kV bei Kontakt entspricht IEC 61000-4-2
- 对电磁场的抵抗力：
- 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
- 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
- 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
- 抗短干扰信号：
- 2 kV (Energieversorgungsleitungen) entspricht IEC 61000-4-4
- 2 kV (Relaisausgang) entspricht IEC 61000-4-4
- 1 kV (Ethernet-Leitung) entspricht IEC 61000-4-4
- 1 kV (serielle Verbindung) entspricht IEC 61000-4-4
- 1 kV (Eingang) entspricht IEC 61000-4-4
- 1 kV (Transistorausgang) entspricht IEC 61000-4-4
- 抵抗无线电频率引起的传导干扰：
- 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
- 3 V 0,1 - 80 MHz entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- 10 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- 电磁发射：
- Leitungsgebundene Emissionen - Teststufe: 120 - 69 dBµV/m QP ( Energieversorgungsleitungen) bei 10…150 kHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 63 dBμV/m QP ( Energieversorgungsleitungen) bei 1,5…30 MHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 79 dBμV/m QP/66 dBμV/m AV ( Energieversorgungsleitungen) bei 0,15…0,5 MHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 73 dBμV/m QP/60 dBμV/m AV ( Energieversorgungsleitungen) bei 0,5…300 MHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 79 - 63 dBμV/m QP ( Energieversorgungsleitungen) bei 150…1500 kHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
- 中断抗扰性：
- 10 ms
- 工作环境温度：
- -10…50 °C (senkrechter Einbau)
- -10…55 °C (waagerechter Einbau)
- 储存环境温度：
- -25…70 °C
- 相对湿度：
- 10…95 %, Betauung nicht zulässig (in operation)
- 10…95 %, Betauung nicht zulässig (bei Lagerung)
- Schutzart (IP)：
- IP20 mit montierter Abdeckung
- 污染程度：
- 2
- 工作高度：
- 0 - 2.000 m
- 存储高度：
- 0…3000 m
- 抗振动性：
- 3,5 mm bei 5…8,4 Hz auf symmetrische Schiene
- 3 gn bei 8,4…150 Hz auf symmetrische Schiene
- 3,5 mm bei 5…8,4 Hz auf Schalttafeleinbau
- 3 gn bei 8,4…150 Hz auf Schalttafeleinbau
- 抗冲击性：
- 15 gn für 11 ms
Schneider TM241CEC24R 装配
- 标准：
- ANSI/ISA 12-12-01
- CSA C22.2 No 142
- CSA C22.2 Nr. 213
- IEC 61131-2:2007
- Marine-Spezifikation (LR, ABS, DNV, GL)
- UL 508
- 产品认证：
- RCM
- cULus
- CE
- UKCA
- DNV-GL
- ABS
- LR
- 抗静电放电：
- 8 kV in der Luft entspricht IEC 61000-4-2
- 4 kV bei Kontakt entspricht IEC 61000-4-2
- 对电磁场的抵抗力：
- 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
- 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
- 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
- 抗短干扰信号：
- 2 kV (Energieversorgungsleitungen) entspricht IEC 61000-4-4
- 2 kV (Relaisausgang) entspricht IEC 61000-4-4
- 1 kV (Ethernet-Leitung) entspricht IEC 61000-4-4
- 1 kV (serielle Verbindung) entspricht IEC 61000-4-4
- 1 kV (Eingang) entspricht IEC 61000-4-4
- 1 kV (Transistorausgang) entspricht IEC 61000-4-4
- 抵抗无线电频率引起的传导干扰：
- 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
- 3 V 0,1 - 80 MHz entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- 10 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- 电磁发射：
- Leitungsgebundene Emissionen - Teststufe: 120 - 69 dBµV/m QP ( Energieversorgungsleitungen) bei 10…150 kHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 63 dBμV/m QP ( Energieversorgungsleitungen) bei 1,5…30 MHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 79 dBμV/m QP/66 dBμV/m AV ( Energieversorgungsleitungen) bei 0,15…0,5 MHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 73 dBμV/m QP/60 dBμV/m AV ( Energieversorgungsleitungen) bei 0,5…300 MHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
- Leitungsgebundene Emissionen - Teststufe: 79 - 63 dBμV/m QP ( Energieversorgungsleitungen) bei 150…1500 kHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
- 中断抗扰性：
- 10 ms
- 工作环境温度：
- -10…50 °C (senkrechter Einbau)
- -10…55 °C (waagerechter Einbau)
- 储存环境温度：
- -25…70 °C
- 相对湿度：
- 10…95 %, Betauung nicht zulässig (in operation)
- 10…95 %, Betauung nicht zulässig (bei Lagerung)
- Schutzart (IP)：
- IP20 mit montierter Abdeckung
- 污染程度：
- 2
- 工作高度：
- 0 - 2.000 m
- 存储高度：
- 0…3000 m
- 抗振动性：
- 3,5 mm bei 5…8,4 Hz auf symmetrische Schiene
- 3 gn bei 8,4…150 Hz auf symmetrische Schiene
- 3,5 mm bei 5…8,4 Hz auf Schalttafeleinbau
- 3 gn bei 8,4…150 Hz auf Schalttafeleinbau
- 抗冲击性：
- 15 gn für 11 ms
Schneider TM241CEC24R 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 11,335 cm
- VPE 1宽度：
- 13,188 cm
- VPE 1长度：
- 18,727 cm
- VPE 1重量：
- 780,0 g
- VPE 2类型：
- S03
- VPE 2数量：
- 8
- VPE 2高度：
- 30 cm
- VPE 2宽度：
- 30 cm
- VPE 2长度：
- 40 cm
- VPE 2重量：
- 7,06 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 64
- VPE 3高度：
- 75,0 cm
- VPE 3宽度：
- 40,0 cm
- VPE 3长度：
- 80,0 cm
- VPE 3重量：
- 64,8 kg
Schneider TM241CEC24R 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 11,335 cm
- VPE 1宽度：
- 13,188 cm
- VPE 1长度：
- 18,727 cm
- VPE 1重量：
- 780,0 g
- VPE 2类型：
- S03
- VPE 2数量：
- 8
- VPE 2高度：
- 30 cm
- VPE 2宽度：
- 30 cm
- VPE 2长度：
- 40 cm
- VPE 2重量：
- 7,06 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 64
- VPE 3高度：
- 75,0 cm
- VPE 3宽度：
- 40,0 cm
- VPE 3长度：
- 80,0 cm
- VPE 3重量：
- 64,8 kg
Schneider TM241CEC24R 合同担保
- 保证：
- 18 Monate
Schneider TM241CEC24R 合同担保
- 保证：
- 18 Monate
