法国Schneider

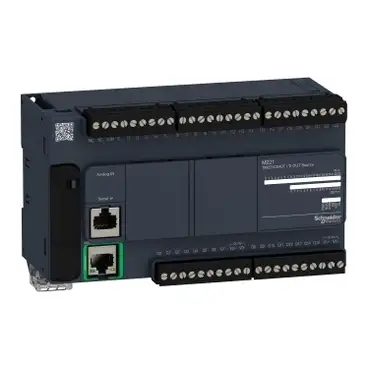

Schneider TM221CE40T
型号: TM221CE40T
PLC控制，Modicon M221，紧凑型，40 I/O，以太网，Modbus，24 VDC，源极晶体管，螺丝端子
- 产品的环保性更多信息
Schneider TM221CE40T 基本属性
净重：0.456 KG
长度：70 mm
宽度：160 mm
高度：90 mm
Schneider TM221CE40T 主要特点
- 系列：
- Modicon M221
- 产品或组件类型：
- Logik-Controller
- [UH，nom]额定工作电压：
- 24 V DC
- 离散输入数：
- 24, einzelner Eingang 4 Schneller Eingang entspricht IEC 61131-2 Typ 1
- 数字模拟输入：
- 2 bei 0 - 10 V
- 离散输出类型：
- Transistor
- 离散输出数：
- 16 Transistor 2 Schneller Ausgang
- 离散输出电压：
- 24 V DC
- 离散输出电流：
- 0,5 A
Schneider TM221CE40T 主要特点
- 系列：
- Modicon M221
- 产品或组件类型：
- Logik-Controller
- [UH，nom]额定工作电压：
- 24 V DC
- 离散输入数：
- 24, einzelner Eingang 4 Schneller Eingang entspricht IEC 61131-2 Typ 1
- 数字模拟输入：
- 2 bei 0 - 10 V
- 离散输出类型：
- Transistor
- 离散输出数：
- 16 Transistor 2 Schneller Ausgang
- 离散输出电压：
- 24 V DC
- 离散输出电流：
- 0,5 A
Schneider TM221CE40T 其他功能
- 离散I/O数：
- 40
- I/O扩展模块的数量：
- 7 (lokal E/A-Architektur)
- 14 (Remote E/A-Architektur)
- 电源电压限制：
- 20,4…28,8 V
- 涌流：
- 35 A
- 最大功耗（W）：
- 17 W bei 24 V (mit einer begrenzten Anzahl von E/A-Erweiterungsmodulen)
- 4,9 W bei 24 V (ohne E/A-Erweiterungsmodule)
- 电源输出电流：
- 0,52 A 5 V für Erweiterungsbus
- 0,3 A 24 V für Erweiterungsbus
- 数字逻辑输入：
- Senke oder Quelle (positiv/negativ)
- 离散输入电压：
- 24 V
- 离散输入电压类型：
- DC
- 模拟输入的分辨率：
- 10 Bit
- LSB值：
- 10 mV
- 转换时间：
- 1 ms pro Kanal + 1 Controller-Zyklus für Analogeingang Analogeingang
- 输入处的容许过载：
- +/- 30 V DC für 5 min (Maximum) für Analogeingang
- +/- 13 V DC (permanent) für Analogeingang
- 保证状态1的电压值：
- >= 15 V für Eingang
- 保证状态的电压值0：
- <= 5 V für Eingang
- 离散输入电流：
- 7 mA für diskreter Eingang
- 5 mA für Schneller Eingang
- 输入阻抗：
- 3,4 kOhm für diskreter Eingang
- 100 kOhm für Analogeingang
- 4,9 kOhm für Schneller Eingang
- [tA]响应时间：
- 35 µs ausschalten, I2 - I5 Klemme(n) für Eingang
- 5 µs einschalten, I0, I1, I6, I7 Klemme(n) für Schneller Eingang
- 35 µs einschalten, andere Klemmen Klemme(n) für Eingang
- 5 µs ausschalten, I0, I1, I6, I7 Klemme(n) für Schneller Eingang
- 100 µs ausschalten, andere Klemmen Klemme(n) für Eingang
- 5 µs einschalten, ausschalten, Q0 - Q1 Klemme(n) für Ausgänge
- 50 µs einschalten, ausschalten, Q2 bis Q3 Klemme(n) für Ausgänge
- 300 µs einschalten, ausschalten, andere Klemmen Klemme(n) für Ausgänge
- 可配置过滤时间：
- 0 ms für Eingang
- 3 ms für Eingang
- 12 ms für Eingang
- 离散输出逻辑：
- Positive Logik (Source)
- 每个公共输出的最大电流：
- 4 A
- 输出频率：
- 100 kHz für Schneller Ausgang (PWM/PLS-Modus) bei Q0 - Q1
- 5 kHz für Ausgänge bei Q2 bis Q3
- 0,1 kHz für Ausgänge bei Q4 - Q15
- 绝对精度误差：
- +/- 1 % Skalenendwert für Analogeingang
- 最大泄漏电流：
- 0,1 mA für Transistorausgang
- 最大电压降：
- <1 V
- 机械使用寿命：
- 20000000 Zyklen für Transistorausgang
- 最大钨负载：
- <12 W für Ausgang und schneller Ausgang
- 保护类型：
- Überlast- und Kurzschlussschutz bei 1 A
- 重置时间：
- 1 s automatische Rückstellung
- 存储容量：
- 256 kB für Nutzeranwendung und Daten RAM mit 10000 Anweisungen
- 256 kB für interne Variablen RAM
- 数据已备份：
- 256 kB built-in flash memory für Backup von Anwendung und Daten
- 数据存储设备：
- 2 GB SD-Karte (Optional)
- 电池类型：
- BR2032 or CR2032X Lithium, nicht wiederaufladbar
- 备份持续时间：
- 1 Jahr bei 25 °C (durch Unterbrechung der Spannungsversorgung)
- 1 K语句的执行时间：
- 0,3 ms für Ereignis- und periodischer Task
- 每条语句的执行时间：
- 0,2 µs boolesch
- 事件任务的确切时间：
- 60 µs Antwortzeit
- 对象曲面的最大大小：
- 512 %KW konstante Worte
- 255 %TM Zeitrelais
- 255 %C Zähler
- 8000 %MW Worte/Speicher
- 512 %M Memory-Bits
- 实时时钟：
- Mit
- 时钟偏差：
- <= 30 s/Monat bei 25 °C
- 控制回路：
- Einstellbarer PID-Regler bis zu 14 simultane Schleifen
- 定位功能：
- Position PTO 2 Achse(n)Puls/Richtung Modus (100 kHz)
- Position PTO 1 Achse(n)CW/CCW Modus (100 kHz)
- 可用功能：
- PWM
- PLS
- Frequenzgenerator
- 计数输入数：
- 4 Schneller Eingang (HSC-Modus) bei 100 kHz 32 Bits
- 计数功能：
- A/B
- Puls/Richtung
- Einphasig
- 集成连接类型：
- USB-Anschluss mit mini B USB 2.0 Anschluss
- Nicht isolierte serielle Verbindung Seriell 1 mit RJ45 Anschluss und RS232/RS485 Schnittstelle
- Ethernet mit RJ45 Anschluss
- 供给：
- (seriell)Versorgung serielle Schnittstelle: 5 V, <200 mA
- 变速箱速度：
- 1,2 - 115,2 kBit/s (115,2 kBit/s Standard) für eine Bus-Länge von 15 m für RS485
- 1,2 - 115,2 kBit/s (115,2 kBit/s Standard) für eine Bus-Länge von 3 m für RS232
- 480 Mbit/s für USB
- 通信协议：
- USB-Anschluss: USB Protokoll - SoMachine-Netzwerk
- Nicht isolierte serielle Verbindung: Modbus Protokoll Master/Slave - RTU/ASCII oder SoMachine-Netzwerk
- : Ethernet Protokoll
- 以太网连接：
- 10BASE-T/100BASE-TX 1 Port mit 100 m Kupferkabel
- 通信服务：
- MODBUS TCP-Slave-Gerät
- EtherNet/IP-Adapter
- Modbus TCP-Server
- Modbus TCP-Client
- DHCP-Klient
- 本地信号：
- 1 LED (grün) für PWR
- 1 LED (grün) für BETRIEB
- 1 LED (rot) für Modulfehler (ERR)
- 1 LED (grün) für SD-Kartenzugang (SD)
- 1 LED (rot) für BAT
- 1 LED pro Kanal (grün) für E/A-Status
- 1 LED (grün) für SL
- Ethernet-Netzwerk-Aktivität (grün) für ACT
- Ethernet-Netzwerkverbindung (gelb) für Verbindung (Verbindungsstatus)
- 电气连接：
- abnehmbare Schraubklemmenleistefür Eingänge
- abnehmbare Schraubklemmenleistefür Ausgänge
- Klemmenleiste, 3 Klemme(n)für den Anschluss der 24-V-DC-Stromversorgung
- Stecker, 4 Klemme(n)für Analogeingänge
- Mini B USB 2.0 Steckerfür ein Programmiergerät
- 设备之间的最大电缆距离：
- Abgeschirmtes Kabel: <10 m für Schneller Eingang
- Ungeschirmtes Kabel: <30 m für Ausgänge
- Ungeschirmtes Kabel: <30 m für Digitaleingang
- Ungeschirmtes Kabel: <1 m für Analogeingang
- Abgeschirmtes Kabel: <3 m für Schneller Ausgang
- 隔离：
- Zwischen Eingang und interner Logik bei 500 V AC
- Zwischen schnellem Eingang und interner Logik bei 500 V AC
- Nicht isoliert zwischen Eingängen
- Zwischen Ausgang und interner Logik bei 500 V AC
- Nicht isoliert zwischen analogem Eingang und interner Logik
- Nicht isoliert zwischen Analogeingängen
- 标记：
- CE
- 安装支架：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- 身高：
- 90 mm
- 深度：
- 70 mm
- 宽度：
- 160 mm
- 产品重量：
- 0,456 kg
