法国Schneider

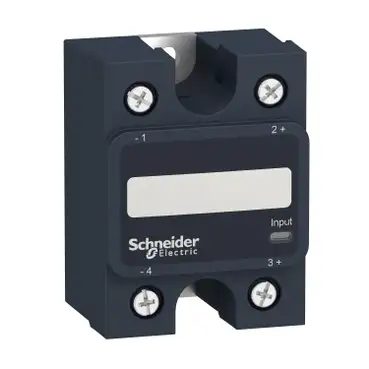

Schneider SSP1A490BDT
型号: SSP1A490BDT
参考面价： 102.50 EUR
半导体继电器，安装板，E:4-32 VDC，A:48-660 VAC，90 A，热箔
- 产品的环保性更多信息
Schneider SSP1A490BDT 基本属性
净重：0.089 KG
Schneider SSP1A490BDT 主要特点
- 系列：
- Harmony Halbleiterrelais
- 包括配件：
- Wärmeableitplatte
- 产品或组件类型：
- Panel mount relay
- 设备的简短描述：
- SSP1
- 安装支架：
- Schalttafel
- 相数：
- 1 Phase
- [In]设计电流：
- 90 A
- 全波输出类型：
- Nullspannungsschaltend
- Thyristorausgang
- 输出切换模式：
- Nullspannungsschaltend
Schneider SSP1A490BDT 主要特点
- 系列：
- Harmony Halbleiterrelais
- 包括配件：
- Wärmeableitplatte
- 产品或组件类型：
- Panel mount relay
- 设备的简短描述：
- SSP1
- 安装支架：
- Schalttafel
- 相数：
- 1 Phase
- [In]设计电流：
- 90 A
- 全波输出类型：
- Nullspannungsschaltend
- Thyristorausgang
- 输出切换模式：
- Nullspannungsschaltend
Schneider SSP1A490BDT 其他功能
- 测试按钮：
- Ohne Prüftaster
- [Uc]控制电路电压：
- 4 - 32 V DC
- 最小开关电压：
- 4 V DC einschalten
- 最大开关电压：
- 1 V DC ausschalten
- 响应时间：
- 0,5 Zyklen (einschalten)
- 0,5 Zyklen (ausschalten)
- 输入电流：
- 7…12 mA
- 输出电压：
- 48 - 660 V AC
- 负载电流：
- 0,15…90 A
- 瞬态过电压：
- 1200 V
- 冲击电流：
- 1200 A für 16,6 ms
- 熔化的最大I²t：
- 5976 A².s für 8,33 ms bei 60 Hz Halbzyklus
- 6560 A².s für 10 ms bei 50 Hz Halbzyklus
- 协调类型：
- Typ 1 - 63 A Miniatur-Leitungsschutzschalter (MCB) - Kurve B
- Typ 2 - 50 A Miniatur-Leitungsschutzschalter (MCB) - Kurve B
- 蠕变电流：
- 1 mA ausgeschaltet
- 最大电压降：
- <1,15 V eingeschaltet
- dv/dt：
- 500 V/µs ausgeschaltet bei maximaler Spannung
- 性能系数：
- 0,5 (mit Höchstlast)
- 发动机控制数据：
- 1,5 hp 120 V AC
- 3 hp 240 V AC
- 7,5 hp 480 V AC
- 绝缘电阻：
- 1000 MOhm bei 500 V DC
- 最大容量：
- 8 pF für Ein-/Ausgang
- 耐张性：
- 4 kV AC für Ein-/Ausgang
- 4 kV AC für Eingang oder Ausgang gegen Gehäuse
- [Uimp]设计抗震性：
- 6 kV Ausgang zum Gehäuse
- 6 kV Eingang zu Ausgang
- 拧紧力矩：
- 1,5 - 1,7 Nm für Eingang
- 2 - 2,2 Nm für Ausgänge
- 终端：
- Schraubklemmen: 0,2-3,3 mm², (AWG 24 - AWG 12) mit Kabelende für Eingang
- Schraubklemmen: 0,5-5,26 mm², (AWG 20 - AWG 10) mit Kabelende für Ausgänge
- Schraubklemmen: 0,2-3,3 mm², (AWG 24 - AWG 12) ohne Kabelende für Eingang
- Schraubklemmen: 0,5-8,26 mm², (AWG 20 - AWG 8) ohne Kabelende für Ausgänge
- Gabelsteckverbinder: 9,2 x 4 mm für Eingang
- Ringkabelschuhe: 9,2 x 4 mm für Eingang
- Gabelsteckverbinder: 11,7 x 4,5 mm für Ausgänge
- Ringkabelschuhe: 11,7 x 4,5 mm für Ausgänge
- 热阻：
- 0,27 K/W Anschluss zu Gehäuse
- 散热板阻抗：
- 0,48 °C-in²/W bei 25 psi
- LED显示屏：
- LED, grün für Eingang
- Schutzart (IP)：
- IP20
- 安全性和可靠性数据：
- MTTFd = 1875,9 Jahre
- B10d = 1731395
- 产品重量：
- 89,2 g
- 设备显示：
- Vollständiges Produkt
Schneider SSP1A490BDT 其他功能
- 测试按钮：
- Ohne Prüftaster
- [Uc]控制电路电压：
- 4 - 32 V DC
- 最小开关电压：
- 4 V DC einschalten
- 最大开关电压：
- 1 V DC ausschalten
- 响应时间：
- 0,5 Zyklen (einschalten)
- 0,5 Zyklen (ausschalten)
- 输入电流：
- 7…12 mA
- 输出电压：
- 48 - 660 V AC
- 负载电流：
- 0,15…90 A
- 瞬态过电压：
- 1200 V
- 冲击电流：
- 1200 A für 16,6 ms
- 熔化的最大I²t：
- 5976 A².s für 8,33 ms bei 60 Hz Halbzyklus
- 6560 A².s für 10 ms bei 50 Hz Halbzyklus
- 协调类型：
- Typ 1 - 63 A Miniatur-Leitungsschutzschalter (MCB) - Kurve B
- Typ 2 - 50 A Miniatur-Leitungsschutzschalter (MCB) - Kurve B
- 蠕变电流：
- 1 mA ausgeschaltet
- 最大电压降：
- <1,15 V eingeschaltet
- dv/dt：
- 500 V/µs ausgeschaltet bei maximaler Spannung
- 性能系数：
- 0,5 (mit Höchstlast)
- 发动机控制数据：
- 1,5 hp 120 V AC
- 3 hp 240 V AC
- 7,5 hp 480 V AC
- 绝缘电阻：
- 1000 MOhm bei 500 V DC
- 最大容量：
- 8 pF für Ein-/Ausgang
- 耐张性：
- 4 kV AC für Ein-/Ausgang
- 4 kV AC für Eingang oder Ausgang gegen Gehäuse
- [Uimp]设计抗震性：
- 6 kV Ausgang zum Gehäuse
- 6 kV Eingang zu Ausgang
- 拧紧力矩：
- 1,5 - 1,7 Nm für Eingang
- 2 - 2,2 Nm für Ausgänge
- 终端：
- Schraubklemmen: 0,2-3,3 mm², (AWG 24 - AWG 12) mit Kabelende für Eingang
- Schraubklemmen: 0,5-5,26 mm², (AWG 20 - AWG 10) mit Kabelende für Ausgänge
- Schraubklemmen: 0,2-3,3 mm², (AWG 24 - AWG 12) ohne Kabelende für Eingang
- Schraubklemmen: 0,5-8,26 mm², (AWG 20 - AWG 8) ohne Kabelende für Ausgänge
- Gabelsteckverbinder: 9,2 x 4 mm für Eingang
- Ringkabelschuhe: 9,2 x 4 mm für Eingang
- Gabelsteckverbinder: 11,7 x 4,5 mm für Ausgänge
- Ringkabelschuhe: 11,7 x 4,5 mm für Ausgänge
- 热阻：
- 0,27 K/W Anschluss zu Gehäuse
- 散热板阻抗：
- 0,48 °C-in²/W bei 25 psi
- LED显示屏：
- LED, grün für Eingang
- Schutzart (IP)：
- IP20
- 安全性和可靠性数据：
- MTTFd = 1875,9 Jahre
- B10d = 1731395
- 产品重量：
- 89,2 g
- 设备显示：
- Vollständiges Produkt
Schneider SSP1A490BDT 装配
- 工作环境温度：
- -40…80 °C
- 储存环境温度：
- -40…125 °C
- 污染程度：
- 2
- 浪涌类别：
- III
- 产品认证：
- UL
- CSA
- CE
- EAC
- 标记：
- EAC
- UL
- CE
- CSA
- 标准：
- CSA C22.2 No 14-13
- IEC 60950-1
- UL 508
- IEC 62314
Schneider SSP1A490BDT 装配
- 工作环境温度：
- -40…80 °C
- 储存环境温度：
- -40…125 °C
- 污染程度：
- 2
- 浪涌类别：
- III
- 产品认证：
- UL
- CSA
- CE
- EAC
- 标记：
- EAC
- UL
- CE
- CSA
- 标准：
- CSA C22.2 No 14-13
- IEC 60950-1
- UL 508
- IEC 62314
Schneider SSP1A490BDT 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 3,800 cm
- VPE 1宽度：
- 4,800 cm
- VPE 1长度：
- 6,500 cm
- VPE 1重量：
- 100,000 g
- VPE 2类型：
- S01
- VPE 2数量：
- 30
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 15,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 3,400 kg
Schneider SSP1A490BDT 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 3,800 cm
- VPE 1宽度：
- 4,800 cm
- VPE 1长度：
- 6,500 cm
- VPE 1重量：
- 100,000 g
- VPE 2类型：
- S01
- VPE 2数量：
- 30
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 15,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 3,400 kg
Schneider SSP1A490BDT 合同担保
- 保证：
- 18 Monate
Schneider SSP1A490BDT 合同担保
- 保证：
- 18 Monate
