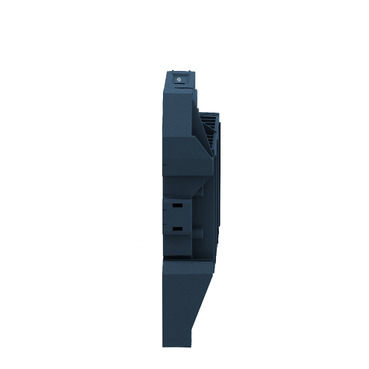

SSM1D212BD
SSM1D212BD基本信息
型号: SSM1D212BD
半导体继电器，DIN导轨，E:4-32 VDC，A:1-60 VDC，12 A，直流开关
- 产品的环保性更多信息
SSM1D212BD基本属性
净重：0.090 KG
长度：84 mm
宽度：18 mm
高度：90 mm
SSM1D212BD主要特点
- 系列：
- Harmony Halbleiterrelais
- 产品或组件类型：
- Modular DIN rail relay
- 设备的简短描述：
- SSM
- 通道数量：
- 1
- 相数：
- 1 Phase
- 输出切换模式：
- Gleichspannungsschaltend
SSM1D212BD主要特点
- 系列：
- Harmony Halbleiterrelais
- 产品或组件类型：
- Modular DIN rail relay
- 设备的简短描述：
- SSM
- 通道数量：
- 1
- 相数：
- 1 Phase
- 输出切换模式：
- Gleichspannungsschaltend
SSM1D212BD其他功能
- 安装支架：
- Symmetrische DIN-Schiene
- [In]设计电流：
- 12 A
- 输出电压：
- 1 - 60 V DC
- [Uc]控制电路电压：
- 4 - 32 V DC
- 拧紧力矩：
- 0,5 - 0,8 N für Eingang
- 0,5 - 0,8 N für Ausgänge
- 终端：
- Schraubklemmen: 1 x 0,3 - 1 x 1,5 mm², (AWG 22 - AWG 16) für Eingang
- Schraubklemmen: 1 x 0,3-1 x 2,5 mm², (AWG 22 - AWG 14) für Ausgänge
- 最大容量：
- 10 pF für Ein-/Ausgang
- 绝缘电阻：
- 1000 MOhm bei 500 V DC
- 本地信号：
- LED (grün) für Eingangsstatus
- 最小开关电压：
- 4 V DC einschalten
- 最大开关电压：
- 1 V DC ausschalten
- 输入电流：
- 9…11 mA
- 全波输出类型：
- Gleichspannungsschaltend
- Mosfet-Ausgang
- 负载电流：
- 0,0025…12 A
- 瞬态过电压：
- 60 V
- 冲击电流：
- 100 A für 10 ms
- 最大电压降：
- <0,5 V eingeschaltet
- 反对：
- 0,045 Ohm eingeschaltet
- 蠕变电流：
- 0,1 mA ausgeschaltet
- 响应时间：
- 0,6 ms (einschalten)
- 0,3 ms (ausschalten)
- 浪涌类别：
- III
- 宽度：
- 18 mm
- 身高：
- 90,3 mm
- 测试按钮：
- Ohne Prüftaster
- 深度：
- 83,7 mm
- 产品重量：
- 0,09 kg
SSM1D212BD其他功能
- 安装支架：
- Symmetrische DIN-Schiene
- [In]设计电流：
- 12 A
- 输出电压：
- 1 - 60 V DC
- [Uc]控制电路电压：
- 4 - 32 V DC
- 拧紧力矩：
- 0,5 - 0,8 N für Eingang
- 0,5 - 0,8 N für Ausgänge
- 终端：
- Schraubklemmen: 1 x 0,3 - 1 x 1,5 mm², (AWG 22 - AWG 16) für Eingang
- Schraubklemmen: 1 x 0,3-1 x 2,5 mm², (AWG 22 - AWG 14) für Ausgänge
- 最大容量：
- 10 pF für Ein-/Ausgang
- 绝缘电阻：
- 1000 MOhm bei 500 V DC
- 本地信号：
- LED (grün) für Eingangsstatus
- 最小开关电压：
- 4 V DC einschalten
- 最大开关电压：
- 1 V DC ausschalten
- 输入电流：
- 9…11 mA
- 全波输出类型：
- Gleichspannungsschaltend
- Mosfet-Ausgang
- 负载电流：
- 0,0025…12 A
- 瞬态过电压：
- 60 V
- 冲击电流：
- 100 A für 10 ms
- 最大电压降：
- <0,5 V eingeschaltet
- 反对：
- 0,045 Ohm eingeschaltet
- 蠕变电流：
- 0,1 mA ausgeschaltet
- 响应时间：
- 0,6 ms (einschalten)
- 0,3 ms (ausschalten)
- 浪涌类别：
- III
- 宽度：
- 18 mm
- 身高：
- 90,3 mm
- 测试按钮：
- Ohne Prüftaster
- 深度：
- 83,7 mm
- 产品重量：
- 0,09 kg
SSM1D212BD装配
- 阻燃性：
- V0 entspricht UL 94
- 耐张性：
- 4 kV DC für Ein-/Ausgang
- 4 kV DC für Eingang oder Ausgang gegen Gehäuse
- 污染程度：
- 2
- 标准：
- IEC 61000
- IEC 60950-1
- IEC 62314
- 产品认证：
- CSA
- UL
- 标记：
- CE
- Schutzart (IP)：
- IP20
- 工作环境温度：
- -30…80 °C
- 储存环境温度：
- -30…100 °C
SSM1D212BD装配
- 阻燃性：
- V0 entspricht UL 94
- 耐张性：
- 4 kV DC für Ein-/Ausgang
- 4 kV DC für Eingang oder Ausgang gegen Gehäuse
- 污染程度：
- 2
- 标准：
- IEC 61000
- IEC 60950-1
- IEC 62314
- 产品认证：
- CSA
- UL
- 标记：
- CE
- Schutzart (IP)：
- IP20
- 工作环境温度：
- -30…80 °C
- 储存环境温度：
- -30…100 °C
SSM1D212BD包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2,000 cm
- VPE 1宽度：
- 9,000 cm
- VPE 1长度：
- 9,500 cm
- VPE 1重量：
- 89,000 g
- VPE 2类型：
- S02
- VPE 2数量：
- 72
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 7,197 kg
SSM1D212BD包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2,000 cm
- VPE 1宽度：
- 9,000 cm
- VPE 1长度：
- 9,500 cm
- VPE 1重量：
- 89,000 g
- VPE 2类型：
- S02
- VPE 2数量：
- 72
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 7,197 kg
SSM1D212BD合同担保
- 保证：
- 18 Monate
SSM1D212BD合同担保
- 保证：
- 18 Monate
