法国Schneider

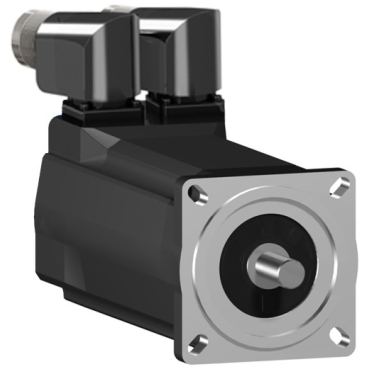

Schneider SH30701P01A2000
型号: SH30701P01A2000
参考面价： 925.00 EUR
交流伺服，SH3，70mm，1.4nm，光滑轴IP54/IP65，单圈128 P/U，2x M23
- 产品的环保性更多信息
Schneider SH30701P01A2000 基本属性
净重：2.100 KG
毛重：2.520 KG
长度：154 mm
Schneider SH30701P01A2000 主要特点
- 兼容的产品系列：
- PacDrive 3
- 设备的简短描述：
- SH3 - ..P
- 产品或组件类型：
- Servomotor
Schneider SH30701P01A2000 主要特点
- 兼容的产品系列：
- PacDrive 3
- 设备的简短描述：
- SH3 - ..P
- 产品或组件类型：
- Servomotor
Schneider SH30701P01A2000 其他功能
- 最大机械速度：
- 8000 U/min
- [UH，nom]额定工作电压：
- 115 - 480 V
- 网络相位数：
- 3 Phasen
- 静止时的持续电流：
- 1,8 A
- 静止时的永久力矩：
- 1,25 Nm bei 115-480 V 3 Phasen
- 持续功率：
- 690 W
- 静止时的峰值力矩：
- 3,5 Nm bei 115-480 V 3 Phasen
- 额定输出功率：
- 220 W bei 115 V Einzelphase
- 440 W bei 230 V Einzelphase
- 820 W bei 400 V 3 Phasen
- 950 W bei 480 V 3 Phasen
- 额定转矩：
- 1,4 Nm bei 115 V Einzelphase
- 1,4 Nm bei 230 V Einzelphase
- 1,1 Nm bei 400 V 3 Phasen
- 1,1 Nm bei 480 V 3 Phasen
- 额定转速：
- 1500 U/Min bei 115 V Einzelphase
- 3000 U/Min bei 230 V Einzelphase
- 6000 rpm bei 400 V 3 Phasen
- 7200 r/min bei 480 V 3 Phasen
- 最大电流Irms：
- 5,7 A
- 轴端：
- Glatte Welle
- 轴直径：
- 11 mm
- 波长：
- 23 mm
- Schutzart (IP)：
- IP54 Wellenlager ohne Wellendichtungsring: entspricht EN/IEC 60034-5
- IP65 Motor: entspricht EN/IEC 60034-5
- IP65 Wellenlager: entspricht EN/IEC 60034-5
- 编码器类型：
- Absoluter Single-turn SinCos Hiperface
- 分辨率速度反馈：
- 128 Zeiträume
- 抱闸：
- Ohne
- 安装支架：
- Internationaler Standardflansch
- 发动机法兰尺寸：
- 70 mm
- 电气连接：
- Gerader Stecker
- 扭矩常数：
- 0,69 Nm/A bei 120 °C
- 抗EMC常数：
- 46 V/krpm bei 20 °C
- 电机极数：
- 3
- 转子惯性：
- 0,25 kg.cm²
- 定子电阻：
- 10,4 Ohm
- 定子电感：
- 60,25 mH
- 最大径向力Fr：
- 660 N bei 1000 U/min
- 520 N bei 2000 U/min
- 460 N bei 3000 U/min
- 410 N bei 4000 U/min
- 380 N bei 5000 U/min
- 360 N bei 6000 U/min
- 最大轴向力Fa：
- 80 N
- 冷却方式：
- Lüftelos mit Konvektion
- 长：
- 154 mm
- 以腰围为中心：
- 60 mm
- 居中腰部深度：
- 2,5 mm
- 安装孔数量：
- 4
- 安装孔直径：
- 5,5 mm
- 安装孔的圆形直径：
- 82 mm
- 产品重量：
- 2,1 kg
Schneider SH30701P01A2000 其他功能
- 最大机械速度：
- 8000 U/min
- [UH，nom]额定工作电压：
- 115 - 480 V
- 网络相位数：
- 3 Phasen
- 静止时的持续电流：
- 1,8 A
- 静止时的永久力矩：
- 1,25 Nm bei 115-480 V 3 Phasen
- 持续功率：
- 690 W
- 静止时的峰值力矩：
- 3,5 Nm bei 115-480 V 3 Phasen
- 额定输出功率：
- 220 W bei 115 V Einzelphase
- 440 W bei 230 V Einzelphase
- 820 W bei 400 V 3 Phasen
- 950 W bei 480 V 3 Phasen
- 额定转矩：
- 1,4 Nm bei 115 V Einzelphase
- 1,4 Nm bei 230 V Einzelphase
- 1,1 Nm bei 400 V 3 Phasen
- 1,1 Nm bei 480 V 3 Phasen
- 额定转速：
- 1500 U/Min bei 115 V Einzelphase
- 3000 U/Min bei 230 V Einzelphase
- 6000 rpm bei 400 V 3 Phasen
- 7200 r/min bei 480 V 3 Phasen
- 最大电流Irms：
- 5,7 A
- 轴端：
- Glatte Welle
- 轴直径：
- 11 mm
- 波长：
- 23 mm
- Schutzart (IP)：
- IP54 Wellenlager ohne Wellendichtungsring: entspricht EN/IEC 60034-5
- IP65 Motor: entspricht EN/IEC 60034-5
- IP65 Wellenlager: entspricht EN/IEC 60034-5
- 编码器类型：
- Absoluter Single-turn SinCos Hiperface
- 分辨率速度反馈：
- 128 Zeiträume
- 抱闸：
- Ohne
- 安装支架：
- Internationaler Standardflansch
- 发动机法兰尺寸：
- 70 mm
- 电气连接：
- Gerader Stecker
- 扭矩常数：
- 0,69 Nm/A bei 120 °C
- 抗EMC常数：
- 46 V/krpm bei 20 °C
- 电机极数：
- 3
- 转子惯性：
- 0,25 kg.cm²
- 定子电阻：
- 10,4 Ohm
- 定子电感：
- 60,25 mH
- 最大径向力Fr：
- 660 N bei 1000 U/min
- 520 N bei 2000 U/min
- 460 N bei 3000 U/min
- 410 N bei 4000 U/min
- 380 N bei 5000 U/min
- 360 N bei 6000 U/min
- 最大轴向力Fa：
- 80 N
- 冷却方式：
- Lüftelos mit Konvektion
- 长：
- 154 mm
- 以腰围为中心：
- 60 mm
- 居中腰部深度：
- 2,5 mm
- 安装孔数量：
- 4
- 安装孔直径：
- 5,5 mm
- 安装孔的圆形直径：
- 82 mm
- 产品重量：
- 2,1 kg
Schneider SH30701P01A2000 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 11,5 cm
- VPE 1宽度：
- 19,0 cm
- VPE 1长度：
- 39,5 cm
- VPE 1重量：
- 2,581 kg
- VPE 2类型：
- S04
- VPE 2数量：
- 3
- VPE 2高度：
- 30,0 cm
- VPE 2宽度：
- 40,0 cm
- VPE 2长度：
- 60,0 cm
- VPE 2重量：
- 8,995 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 6
- VPE 3高度：
- 77,0 cm
- VPE 3宽度：
- 80,0 cm
- VPE 3长度：
- 60,0 cm
- VPE 3重量：
- 24,7 kg
Schneider SH30701P01A2000 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 11,5 cm
- VPE 1宽度：
- 19,0 cm
- VPE 1长度：
- 39,5 cm
- VPE 1重量：
- 2,581 kg
- VPE 2类型：
- S04
- VPE 2数量：
- 3
- VPE 2高度：
- 30,0 cm
- VPE 2宽度：
- 40,0 cm
- VPE 2长度：
- 60,0 cm
- VPE 2重量：
- 8,995 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 6
- VPE 3高度：
- 77,0 cm
- VPE 3宽度：
- 80,0 cm
- VPE 3长度：
- 60,0 cm
- VPE 3重量：
- 24,7 kg
Schneider SH30701P01A2000 合同担保
- 保证：
- 18 months
Schneider SH30701P01A2000 合同担保
- 保证：
- 18 months
