法国Schneider

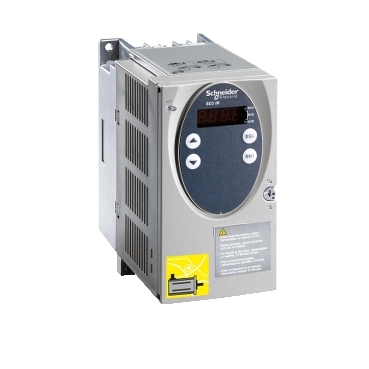

Schneider SD328BU25S2
型号: SD328BU25S2
步进电机放大器Lexium SD328，2.5 A，Profibus DP，115/230 V
- 用于三相BRS3步进电机的步进电机放大器
- 通过Profibus-DP进行控制
- 输出电流2.5 A
- 电源电压115/230 VAC可切换
- 易于调试和集成的安全功能STO
- 产品的环保性更多信息
Schneider SD328BU25S2 基本属性
净重：1.100 KG
毛重：1.320 KG
长度：140 mm
宽度：72 mm
高度：145 mm
Schneider SD328BU25S2 主要特点
- 系列：
- Lexium SD3
- 产品或组件类型：
- Bewegungs-Schrittantrieb
- 设备的简短描述：
- SD328
- 电源电压限制：
- 200…240 V
- 100…120 V
- 总线类型：
- Feldbus
Schneider SD328BU25S2 主要特点
- 系列：
- Lexium SD3
- 产品或组件类型：
- Bewegungs-Schrittantrieb
- 设备的简短描述：
- SD328
- 电源电压限制：
- 200…240 V
- 100…120 V
- 总线类型：
- Feldbus
Schneider SD328BU25S2 其他功能
- 外壳类型：
- Block
- 网络相位数：
- Einzelphase
- Nennhilfsspannung [UH,nom]：
- 100-120 V -15 - +10 %
- 200-230 V -15 - +10 %
- 电源电压类型：
- AC/DC
- 网络频率限制：
- 50…60 Hz (-15 - +10 %)
- 通信接口：
- Profibus DP Fieldbus, integriert
- 最大电动机相电流：
- 2,5 A
- 功耗：
- 3 A 230 V Hauptversorgung
- 4 A 115 V Hauptversorgung
- <= 0,2 mA 24 V Steuerspannung
- 额定功率：
- 180 W bei 115 V
- 270 W bei 230 V
- 短路电流：
- 0,5 kA
- 功率损耗：
- <= 26 W
- 相关套期保值：
- 6 A bei 115 V
- 6 A bei 230 V
- 浪涌类别：
- III
- 涌流：
- 60 A
- 蠕变电流：
- 30 mA <10 m IEC 60990-3
- 保证状态的电压值0：
- -3 - 5 V für 24 V Eingangssignal
- 保证状态1的电压值：
- 15 - 30 V für 24 V Eingangssignal
- 输入电流：
- 10 mA für 24 V Eingangssignal
- 最大输入频率：
- 200 kHz für Eingangssignal ENC_A, ENC_B, ENC_I - Steuerungstyp Puls/Richtung
- 400 kHz für Eingangssignal ENC_A, ENC_B, ENC_I - Steuerungstyp A/B
- 最大输出频率：
- 400 kHz für Puls/Richtung-Schnittstelle A/B
- 200 kHz für Puls/Richtung-Schnittstelle Puls/Richtung
- 最大开关电流：
- 50 mA (24 V Ausgangssignal)
- 最大电压降：
- <1 V 50 mA Last für 24 V Ausgangssignal
- 物理接口：
- RS422 - Puls/Richtung-Schnittstelle
- RS422 - Eingangssignal ENC_A, ENC_B, ENC_I
- 输出电压：
- <= 30 V (24 V Ausgangssignal)
- 4,75 - 5,25 V (ENC+5V_OUT-Ausgangssignal)
- 输入电压：
- 24 V -15 %/+20 % für 24 V Steuerspannung
- 余纹波：
- < 5 % (24 V Steuerspannung)
- 反对：
- 5 kOhm (Puls/Richtung-Schnittstelle)
- 安全功能：
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Maschine entspricht IEC/EN 61800-5-2
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Maschine entspricht ISO 13849-1 Stufe d
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Systemprozess entspricht EN/IEC 61508 Level SIL2
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Systemprozess entspricht IEC/EN 61800-5-2
- 冷却方式：
- Lüftelos mit Konvektion
- 最大机械速度：
- 3000 U/min
- 身高：
- 145 mm
- 宽度：
- 72 mm
- 深度：
- 140 mm
- 抗冲击性：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- 产品重量：
- 1,1 kg
Schneider SD328BU25S2 其他功能
- 外壳类型：
- Block
- 网络相位数：
- Einzelphase
- Nennhilfsspannung [UH,nom]：
- 100-120 V -15 - +10 %
- 200-230 V -15 - +10 %
- 电源电压类型：
- AC/DC
- 网络频率限制：
- 50…60 Hz (-15 - +10 %)
- 通信接口：
- Profibus DP Fieldbus, integriert
- 最大电动机相电流：
- 2,5 A
- 功耗：
- 3 A 230 V Hauptversorgung
- 4 A 115 V Hauptversorgung
- <= 0,2 mA 24 V Steuerspannung
- 额定功率：
- 180 W bei 115 V
- 270 W bei 230 V
- 短路电流：
- 0,5 kA
- 功率损耗：
- <= 26 W
- 相关套期保值：
- 6 A bei 115 V
- 6 A bei 230 V
- 浪涌类别：
- III
- 涌流：
- 60 A
- 蠕变电流：
- 30 mA <10 m IEC 60990-3
- 保证状态的电压值0：
- -3 - 5 V für 24 V Eingangssignal
- 保证状态1的电压值：
- 15 - 30 V für 24 V Eingangssignal
- 输入电流：
- 10 mA für 24 V Eingangssignal
- 最大输入频率：
- 200 kHz für Eingangssignal ENC_A, ENC_B, ENC_I - Steuerungstyp Puls/Richtung
- 400 kHz für Eingangssignal ENC_A, ENC_B, ENC_I - Steuerungstyp A/B
- 最大输出频率：
- 400 kHz für Puls/Richtung-Schnittstelle A/B
- 200 kHz für Puls/Richtung-Schnittstelle Puls/Richtung
- 最大开关电流：
- 50 mA (24 V Ausgangssignal)
- 最大电压降：
- <1 V 50 mA Last für 24 V Ausgangssignal
- 物理接口：
- RS422 - Puls/Richtung-Schnittstelle
- RS422 - Eingangssignal ENC_A, ENC_B, ENC_I
- 输出电压：
- <= 30 V (24 V Ausgangssignal)
- 4,75 - 5,25 V (ENC+5V_OUT-Ausgangssignal)
- 输入电压：
- 24 V -15 %/+20 % für 24 V Steuerspannung
- 余纹波：
- < 5 % (24 V Steuerspannung)
- 反对：
- 5 kOhm (Puls/Richtung-Schnittstelle)
- 安全功能：
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Maschine entspricht IEC/EN 61800-5-2
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Maschine entspricht ISO 13849-1 Stufe d
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Systemprozess entspricht EN/IEC 61508 Level SIL2
- Sicherheitsfunktion „Sicher abgeschaltetes Moment“ (STO) für Systemprozess entspricht IEC/EN 61800-5-2
- 冷却方式：
- Lüftelos mit Konvektion
- 最大机械速度：
- 3000 U/min
- 身高：
- 145 mm
- 宽度：
- 72 mm
- 深度：
- 140 mm
- 抗冲击性：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- 产品重量：
- 1,1 kg
Schneider SD328BU25S2 装配
- 电磁兼容性：
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- 标准：
- EN/IEC 61800-3
- EN/IEC 61800-5-1
- 产品认证：
- UL
- cUL
- TÜV
- 标记：
- CE
- 工作环境温度：
- 0…50 °C
- 储存环境温度：
- -25…70 °C
- 污染程度：
- Stufe 2
- 相对湿度：
- 5…85 % Betauung nicht zulässig
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - < 2000 m ohne Leistungsminderung (maximale Umgebungstemperatur 40 °C, keine Schutzfolie, seitl. Abstand > 50 mm)
- 抗振动性：
- 1 gn (f= 13…150 Hz) entspricht IEC 60068-2-6
- 1,5 mm (f= 3…13 Hz) entspricht IEC 60068-2-6
- Schutzart (IP)：
- IP20
- Am Oberteil: IP40 (ohne Entfernen der Schutzfolie)
Schneider SD328BU25S2 装配
- 电磁兼容性：
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- 标准：
- EN/IEC 61800-3
- EN/IEC 61800-5-1
- 产品认证：
- UL
- cUL
- TÜV
- 标记：
- CE
- 工作环境温度：
- 0…50 °C
- 储存环境温度：
- -25…70 °C
- 污染程度：
- Stufe 2
- 相对湿度：
- 5…85 % Betauung nicht zulässig
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - < 2000 m ohne Leistungsminderung (maximale Umgebungstemperatur 40 °C, keine Schutzfolie, seitl. Abstand > 50 mm)
- 抗振动性：
- 1 gn (f= 13…150 Hz) entspricht IEC 60068-2-6
- 1,5 mm (f= 3…13 Hz) entspricht IEC 60068-2-6
- Schutzart (IP)：
- IP20
- Am Oberteil: IP40 (ohne Entfernen der Schutzfolie)
Schneider SD328BU25S2 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 13,3 cm
- VPE 1宽度：
- 16,8 cm
- VPE 1长度：
- 18,7 cm
- VPE 1重量：
- 1,268 kg
- VPE 2类型：
- S04
- VPE 2数量：
- 6
- VPE 2高度：
- 30 cm
- VPE 2宽度：
- 40 cm
- VPE 2长度：
- 60 cm
- VPE 2重量：
- 8,467 kg
Schneider SD328BU25S2 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 13,3 cm
- VPE 1宽度：
- 16,8 cm
- VPE 1长度：
- 18,7 cm
- VPE 1重量：
- 1,268 kg
- VPE 2类型：
- S04
- VPE 2数量：
- 6
- VPE 2高度：
- 30 cm
- VPE 2宽度：
- 40 cm
- VPE 2长度：
- 60 cm
- VPE 2重量：
- 8,467 kg
Schneider SD328BU25S2 合同担保
- 保证：
- 18 months
Schneider SD328BU25S2 合同担保
- 保证：
- 18 months
