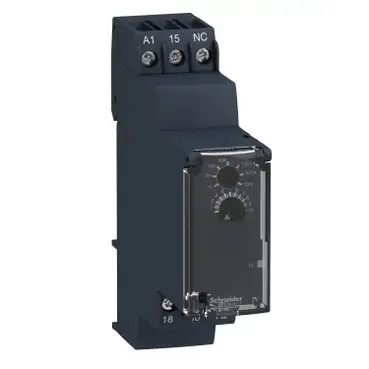

RE22R1KMR
RE22R1KMR基本信息
型号: RE22R1KMR
无辅助能量的反向延迟，0.05 s-10min，24-240VAC/DC，1 W
- 产品的环保性更多信息
RE22R1KMR基本属性
净重：0.100 KG
毛重：0.200 KG
宽度：23 mm
RE22R1KMR主要特点
- 系列：
- Harmony Zeitrelais
- 产品或组件类型：
- Modulares Zeitrelais
- 离散输出类型：
- Relais
- 设备的简短描述：
- RE22
- 额定输出电流：
- 5 A
RE22R1KMR主要特点
- 系列：
- Harmony Zeitrelais
- 产品或组件类型：
- Modulares Zeitrelais
- 离散输出类型：
- Relais
- 设备的简短描述：
- RE22
- 额定输出电流：
- 5 A
RE22R1KMR其他功能
- 联系人的类型和组成：
- 1 Wechslerkontakt zeitgesteuerter Kontakt, cadmiumfrei
- 延时功能：
- Verzögerung beim Abschalten
- 时间延迟范围：
- 10 - 100 s
- 1 - 10 min
- 1 - 10 s
- 0,3 - 3 s
- 3 - 30 s
- 0,05 - 1 s
- 30 - 300 s
- 操作类型：
- Drehknopf
- [UH，nom]额定工作电压：
- 24 - 240 V AC/DC 50/60 Hz
- 触发器输入电压：
- <= 2,4 V
- 电压范围：
- 0,85 - 1,1 Us
- 电源频率：
- 50 - 60 Hz +/-5 %
- 终端：
- Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende
- Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
- [M] 拧紧力矩：
- 0,6…1 Nm entspricht IEC 60947-1
- 外壳材料：
- Selbstlöschend
- 重复精度：
- +/-0,5 % entspricht IEC 61812-1
- 温度偏差：
- +/- 0,05 %/°C
- 张力漂移：
- +/-0,2 %/V
- 延时调整精度：
- +/- 10 % der Gesamtskala bei 25°C entspricht IEC 61812-1
- 绝缘电阻：
- 100 MOhm bei 500 V DC entspricht IEC 60664-1
- 恢复时间：
- 100 ms bei Abschaltung
- 中断抗扰性：
- 10 ms
- 功耗（VA）：
- 3 VA bei 240 V AC
- 功耗（W）：
- 2 W bei 240 V DC
- 开关功率（VA）：
- 1250 VA
- 最小开关电流：
- 10 mA bei 5 V DC
- 最大开关电流：
- 5 A
- 最大开关电压：
- 250 V AC
- 电气使用寿命：
- 100000 Zyklen, 2 A bei 24 V, DC-1
- 100000 Zyklen, 5 A bei 250 V, AC-1
- 机械使用寿命：
- 10000000 Zyklen
- 设计抗震性：
- 5 kV für 1,2…50 µs entspricht IEC 60664-1
- 通电延迟：
- 350 ms
- 蠕变距离：
- 4 kV/3 entspricht IEC 60664-1
- 浪涌类别：
- III entspricht IEC 60664-1
- 安全性和可靠性数据：
- MTTFd = 194 Jahre
- B10d = 180.000
- 安装位置：
- Jede Position
- 安装支架：
- 35 mm DIN-Schiene entspricht IEC 60715
- 状态LED：
- LED-Hintergrundbeleuchtung grün (stetig leuchtend) für Pfeil zur Skaleneinstellung auf dem Potenziometer
- LED gelb (stetig leuchtend) für Ausgangsrelais ist eingeschaltet
- LED gelb (stetig leuchtend) für Strom EIN
- 可用功能：
- K-Delay on de-energization (without auxiliary supply)-1 Wechslerkontakt
- 宽度：
- 22,5 mm
- 产品重量：
- 0,1 kg
- 控件类型：
- With test button
- 函数数量：
- 1
RE22R1KMR其他功能
- 联系人的类型和组成：
- 1 Wechslerkontakt zeitgesteuerter Kontakt, cadmiumfrei
- 延时功能：
- Verzögerung beim Abschalten
- 时间延迟范围：
- 10 - 100 s
- 1 - 10 min
- 1 - 10 s
- 0,3 - 3 s
- 3 - 30 s
- 0,05 - 1 s
- 30 - 300 s
- 操作类型：
- Drehknopf
- [UH，nom]额定工作电压：
- 24 - 240 V AC/DC 50/60 Hz
- 触发器输入电压：
- <= 2,4 V
- 电压范围：
- 0,85 - 1,1 Us
- 电源频率：
- 50 - 60 Hz +/-5 %
- 终端：
- Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende
- Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
- [M] 拧紧力矩：
- 0,6…1 Nm entspricht IEC 60947-1
- 外壳材料：
- Selbstlöschend
- 重复精度：
- +/-0,5 % entspricht IEC 61812-1
- 温度偏差：
- +/- 0,05 %/°C
- 张力漂移：
- +/-0,2 %/V
- 延时调整精度：
- +/- 10 % der Gesamtskala bei 25°C entspricht IEC 61812-1
- 绝缘电阻：
- 100 MOhm bei 500 V DC entspricht IEC 60664-1
- 恢复时间：
- 100 ms bei Abschaltung
- 中断抗扰性：
- 10 ms
- 功耗（VA）：
- 3 VA bei 240 V AC
- 功耗（W）：
- 2 W bei 240 V DC
- 开关功率（VA）：
- 1250 VA
- 最小开关电流：
- 10 mA bei 5 V DC
- 最大开关电流：
- 5 A
- 最大开关电压：
- 250 V AC
- 电气使用寿命：
- 100000 Zyklen, 2 A bei 24 V, DC-1
- 100000 Zyklen, 5 A bei 250 V, AC-1
- 机械使用寿命：
- 10000000 Zyklen
- 设计抗震性：
- 5 kV für 1,2…50 µs entspricht IEC 60664-1
- 通电延迟：
- 350 ms
- 蠕变距离：
- 4 kV/3 entspricht IEC 60664-1
- 浪涌类别：
- III entspricht IEC 60664-1
- 安全性和可靠性数据：
- MTTFd = 194 Jahre
- B10d = 180.000
- 安装位置：
- Jede Position
- 安装支架：
- 35 mm DIN-Schiene entspricht IEC 60715
- 状态LED：
- LED-Hintergrundbeleuchtung grün (stetig leuchtend) für Pfeil zur Skaleneinstellung auf dem Potenziometer
- LED gelb (stetig leuchtend) für Ausgangsrelais ist eingeschaltet
- LED gelb (stetig leuchtend) für Strom EIN
- 可用功能：
- K-Delay on de-energization (without auxiliary supply)-1 Wechslerkontakt
- 宽度：
- 22,5 mm
- 产品重量：
- 0,1 kg
- 控件类型：
- With test button
- 函数数量：
- 1
RE22R1KMR装配
- 耐张性：
- 2,5 kV für 1 mA/1 Minute bei 50 Hz zwischen Relaisausgang und Versorgungsspannung mit Grundisolation entspricht IEC 61812-1
- 标准：
- IEC 61812-1
- UL 508
- 指令：
- 2006/95/EG - Niederspannungsrichtlinie
- 2004/108/EG - elektromagnetische Verträglichkeit
- 产品认证：
- CCC
- CSA
- GL
- RCM
- CE
- EAC
- UL
- 工作环境温度：
- -20…60 °C
- 储存环境温度：
- -40…70 °C
- 保护等级（IP）：
- IP40 Gehäuse: entspricht IEC 60529
- IP50 Vorderseite: conforming to IEC 60529
- IP20 Klemmen: entspricht IEC 60529
- 污染程度：
- 3 entspricht IEC 60664-1
- 抗振动性：
- 20 m/s² (f= 10…150 Hz) entspricht IEC 60068-2-6
- 抗冲击性：
- 15 gn nicht in Betrieb für 11 ms entspricht IEC 60068-2-27
- 5 gn im Betrieb für 11 ms entspricht IEC 60068-2-27
- 相对湿度：
- 95 % bei 25…55 °C
- 电磁兼容性：
- Prüfung der Störfestigkeit gegen schnelle Transienten - Teststufe: 1 kV Level 3 (kapazitiver Verbindungsverschluss) entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 1 kV Level 3 (Differentialbetrieb) entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 2 kV Level 3 (Gleichtakt) entspricht IEC 61000-4-5
- Elektrostatische Entladung - Teststufe: 6 kV Level 3 (Kontaktentladung) entspricht IEC 61000-4-2
- Elektrostatische Entladung - Teststufe: 8 kV Level 3 (Luftaustritt) entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder - Teststufe: 10 V/m Level 3 (80 MHz - 1 GHz) entspricht IEC 61000-4-3
- Leitungsgebundene HF-Störungen - Teststufe: 10 V Level 3 (0,15 - 80 MHz) entspricht IEC 61000-4-6
- Schnelle Stoßspannungsspitzen - Teststufe: 2 kV Level 3 (direkter Kontakt) entspricht IEC 61000-4-4
- Störfestigkeit gegen Mikrounterbrechungen und Spannungsabfälle - Teststufe: 30 % (500 ms) entspricht IEC 61000-4-11
- Störfestigkeit gegen Mikrounterbrechungen und Spannungsabfälle - Teststufe: 100 % (20 ms) entspricht IEC 61000-4-11
RE22R1KMR装配
- 耐张性：
- 2,5 kV für 1 mA/1 Minute bei 50 Hz zwischen Relaisausgang und Versorgungsspannung mit Grundisolation entspricht IEC 61812-1
- 标准：
- IEC 61812-1
- UL 508
- 指令：
- 2006/95/EG - Niederspannungsrichtlinie
- 2004/108/EG - elektromagnetische Verträglichkeit
- 产品认证：
- CCC
- CSA
- GL
- RCM
- CE
- EAC
- UL
- 工作环境温度：
- -20…60 °C
- 储存环境温度：
- -40…70 °C
- 保护等级（IP）：
- IP40 Gehäuse: entspricht IEC 60529
- IP50 Vorderseite: conforming to IEC 60529
- IP20 Klemmen: entspricht IEC 60529
- 污染程度：
- 3 entspricht IEC 60664-1
- 抗振动性：
- 20 m/s² (f= 10…150 Hz) entspricht IEC 60068-2-6
- 抗冲击性：
- 15 gn nicht in Betrieb für 11 ms entspricht IEC 60068-2-27
- 5 gn im Betrieb für 11 ms entspricht IEC 60068-2-27
- 相对湿度：
- 95 % bei 25…55 °C
- 电磁兼容性：
- Prüfung der Störfestigkeit gegen schnelle Transienten - Teststufe: 1 kV Level 3 (kapazitiver Verbindungsverschluss) entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 1 kV Level 3 (Differentialbetrieb) entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 2 kV Level 3 (Gleichtakt) entspricht IEC 61000-4-5
- Elektrostatische Entladung - Teststufe: 6 kV Level 3 (Kontaktentladung) entspricht IEC 61000-4-2
- Elektrostatische Entladung - Teststufe: 8 kV Level 3 (Luftaustritt) entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder - Teststufe: 10 V/m Level 3 (80 MHz - 1 GHz) entspricht IEC 61000-4-3
- Leitungsgebundene HF-Störungen - Teststufe: 10 V Level 3 (0,15 - 80 MHz) entspricht IEC 61000-4-6
- Schnelle Stoßspannungsspitzen - Teststufe: 2 kV Level 3 (direkter Kontakt) entspricht IEC 61000-4-4
- Störfestigkeit gegen Mikrounterbrechungen und Spannungsabfälle - Teststufe: 30 % (500 ms) entspricht IEC 61000-4-11
- Störfestigkeit gegen Mikrounterbrechungen und Spannungsabfälle - Teststufe: 100 % (20 ms) entspricht IEC 61000-4-11
RE22R1KMR包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2,6 cm
- VPE 1宽度：
- 8,2 cm
- VPE 1长度：
- 9,5 cm
- VPE 1重量：
- 93 g
RE22R1KMR包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2,6 cm
- VPE 1宽度：
- 8,2 cm
- VPE 1长度：
- 9,5 cm
- VPE 1重量：
- 93 g
RE22R1KMR合同担保
- 保证：
- 18 Monate
RE22R1KMR合同担保
- 保证：
- 18 Monate
