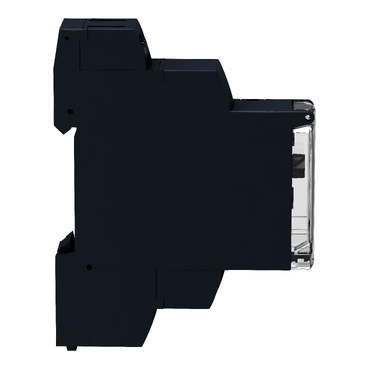

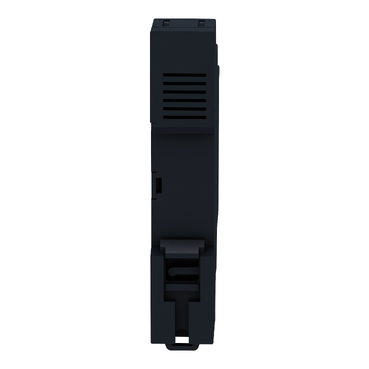

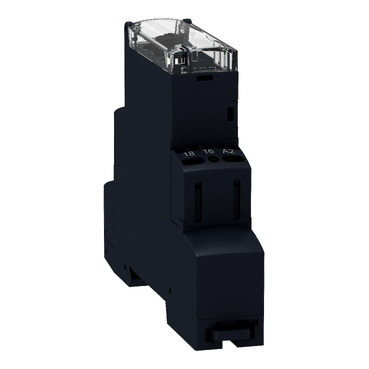

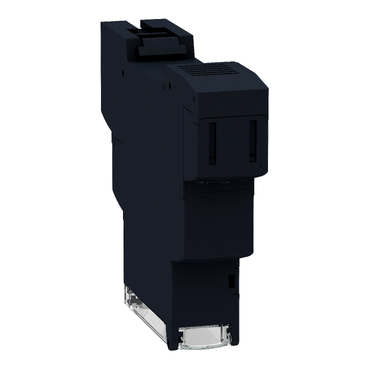

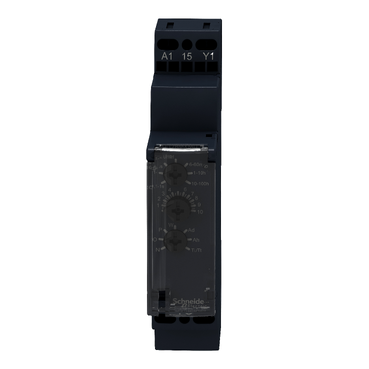

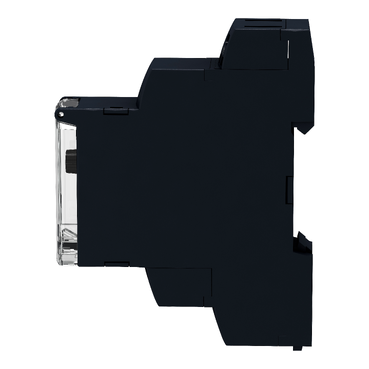

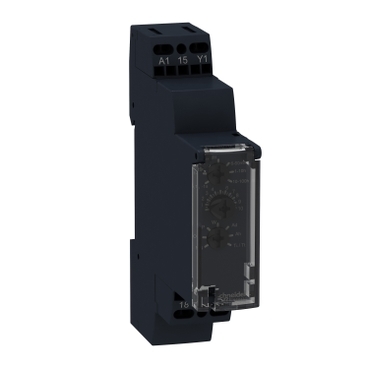

RE17RMXMU
RE17RMXMU基本信息
型号: RE17RMXMU
时间继电器9功能，0.1 s-100小时，继电器1 W，24 VDC/24-240VAC
- 产品的环保性更多信息
RE17RMXMU基本属性
净重：0.070 KG
长度：72 mm
宽度：18 mm
高度：90 mm
RE17RMXMU主要特点
- 系列：
- Harmony Zeitrelais
- 产品或组件类型：
- Modulares Zeitrelais
- 离散输出类型：
- Relais
- 宽度：
- 17,5 mm
- 设备的简短描述：
- RE17R
- 延时功能：
- Impulsverzögerung
- Sicherheitsrelevant
- Bistabil
- Intervall
- 时间延迟范围：
- 6 - 60 s
- 1 - 10 min
- 0,1 - 1 s
- 1 - 10 h
- 1 - 10 s
- 6 - 60 min
- 10 - 100 h
- 额定输出电流：
- 8 A
RE17RMXMU主要特点
- 系列：
- Harmony Zeitrelais
- 产品或组件类型：
- Modulares Zeitrelais
- 离散输出类型：
- Relais
- 宽度：
- 17,5 mm
- 设备的简短描述：
- RE17R
- 延时功能：
- Impulsverzögerung
- Sicherheitsrelevant
- Bistabil
- Intervall
- 时间延迟范围：
- 6 - 60 s
- 1 - 10 min
- 0,1 - 1 s
- 1 - 10 h
- 1 - 10 s
- 6 - 60 min
- 10 - 100 h
- 额定输出电流：
- 8 A
RE17RMXMU其他功能
- 联系人的类型和组成：
- 1 Wechslerkontakt
- 接触材料：
- Cadmiumfrei
- 身高：
- 90 mm
- 深度：
- 72 mm
- 操作类型：
- Wahlschalter Frontplatte
- [UH，nom]额定工作电压：
- 24 - 240 V AC 50/60 Hz
- 24 V DC
- 电压范围：
- 0,85 - 1,1 Us
- 电源频率：
- 50 - 60 Hz +/-5 %
- 触发输入电压：
- 10 V
- 终端：
- Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende
- Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
- [M] 拧紧力矩：
- 0,6…1 Nm entspricht IEC 60947-1
- 外壳材料：
- Selbstlöschend
- 重复精度：
- +/-0,5 % entspricht IEC 61812-1
- 温度偏差：
- +/- 0,05 %/°C
- 张力漂移：
- +/-0,2 %/V
- 延时调整精度：
- +/- 10 % der Gesamtskala bei 25°C entspricht IEC 61812-1
- 控制信号脉冲宽度：
- 100 ms mit Last parallel geschaltet typisch
- 30 ms typisch
- 绝缘电阻：
- 100 MOhm bei 500 V DC entspricht IEC 60664-1
- 重置时间：
- 120 ms bei Abschaltung typisch
- 负载系数：
- 100 %
- 功耗（VA）：
- 0…32 VA bei 240 V AC
- 功耗（W）：
- 0,6 W bei 24 V DC
- 最小开关电流：
- 10 mA bei 5 V DC
- 最大开关电流：
- 8 A AC/DC
- 最大开关电压：
- 250 V AC
- 关闭电源：
- 2000 VA
- 工作频率：
- 10 Hz
- 电气使用寿命：
- 100000 Zyklen (8 A bei 250 V AC maximal) für ohmsch Belastung
- 机械使用寿命：
- 10000000 Zyklen
- 耐张性：
- 2,5 kV 1 mA/1 Minute 50 Hz entspricht IEC 61812-1
- 设计抗震Uimp：
- 5 kV während 1,2/50 µs
- 通电延迟：
- 100 ms
- 标记：
- CE
- 蠕变距离：
- 4 kV/3 entspricht IEC 60664-1
- 安全性和可靠性数据：
- MTTFd = 296,8 Jahre
- B10d = 270.000
- 安装位置：
- Jede Position bezogen auf senkrechte Montageplatte
- 安装支架：
- 35 mm DIN-Schiene entspricht IEC 60715
- 本地信号：
- LED-Anzeige für Dauersignal: Relais aktiv, keine Zeitsteuerung läuft
- LED-Anzeige für Blinkend: Zeitsteuerung läuft 80 % AN und 20 % AUS
- LED-Anzeige für Pulsierend: Relais abgeschaltet, kein Zeitfunktion aktiv (ausgenommen Di-D, Li-L) 5 % AN und 95 % AUS
- 可用功能：
- Ad- Pulse delayed relay w/ control signal-1 Wechslerkontakt
- Ah- Pulse delayed relay (single cycle) w/ control signal-1 Wechslerkontakt
- N- Safe-guard relay-1 Wechslerkontakt
- O- Delayed Safe-guard relay-1 Wechslerkontakt
- P- Pulse delayed relay w/ fixed pulse length-1 Wechslerkontakt
- Pt- Pulse delayed relay w/ fixed pulse length and pause/summation-1 Wechslerkontakt
- TI- Bistable relay w/ control signal on-1 Wechslerkontakt
- Tt- Retriggerable bistable relay w/ control signal on-1 Wechslerkontakt
- W- Interval relay w/ control signal off-1 Wechslerkontakt
- 产品重量：
- 0,07 kg
- 控件类型：
- Ohne Prüftaster
- 函数数量：
- 9
- 延时类型：
- Ad, Ah, N, O, P, Pt, TI, Tt, W
- 功能：
- Mehrfachfunktion
- 兼容性代码：
- RE17
RE17RMXMU其他功能
- 联系人的类型和组成：
- 1 Wechslerkontakt
- 接触材料：
- Cadmiumfrei
- 身高：
- 90 mm
- 深度：
- 72 mm
- 操作类型：
- Wahlschalter Frontplatte
- [UH，nom]额定工作电压：
- 24 - 240 V AC 50/60 Hz
- 24 V DC
- 电压范围：
- 0,85 - 1,1 Us
- 电源频率：
- 50 - 60 Hz +/-5 %
- 触发输入电压：
- 10 V
- 终端：
- Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende
- Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
- [M] 拧紧力矩：
- 0,6…1 Nm entspricht IEC 60947-1
- 外壳材料：
- Selbstlöschend
- 重复精度：
- +/-0,5 % entspricht IEC 61812-1
- 温度偏差：
- +/- 0,05 %/°C
- 张力漂移：
- +/-0,2 %/V
- 延时调整精度：
- +/- 10 % der Gesamtskala bei 25°C entspricht IEC 61812-1
- 控制信号脉冲宽度：
- 100 ms mit Last parallel geschaltet typisch
- 30 ms typisch
- 绝缘电阻：
- 100 MOhm bei 500 V DC entspricht IEC 60664-1
- 重置时间：
- 120 ms bei Abschaltung typisch
- 负载系数：
- 100 %
- 功耗（VA）：
- 0…32 VA bei 240 V AC
- 功耗（W）：
- 0,6 W bei 24 V DC
- 最小开关电流：
- 10 mA bei 5 V DC
- 最大开关电流：
- 8 A AC/DC
- 最大开关电压：
- 250 V AC
- 关闭电源：
- 2000 VA
- 工作频率：
- 10 Hz
- 电气使用寿命：
- 100000 Zyklen (8 A bei 250 V AC maximal) für ohmsch Belastung
- 机械使用寿命：
- 10000000 Zyklen
- 耐张性：
- 2,5 kV 1 mA/1 Minute 50 Hz entspricht IEC 61812-1
- 设计抗震Uimp：
- 5 kV während 1,2/50 µs
- 通电延迟：
- 100 ms
- 标记：
- CE
- 蠕变距离：
- 4 kV/3 entspricht IEC 60664-1
- 安全性和可靠性数据：
- MTTFd = 296,8 Jahre
- B10d = 270.000
- 安装位置：
- Jede Position bezogen auf senkrechte Montageplatte
- 安装支架：
- 35 mm DIN-Schiene entspricht IEC 60715
- 本地信号：
- LED-Anzeige für Dauersignal: Relais aktiv, keine Zeitsteuerung läuft
- LED-Anzeige für Blinkend: Zeitsteuerung läuft 80 % AN und 20 % AUS
- LED-Anzeige für Pulsierend: Relais abgeschaltet, kein Zeitfunktion aktiv (ausgenommen Di-D, Li-L) 5 % AN und 95 % AUS
- 可用功能：
- Ad- Pulse delayed relay w/ control signal-1 Wechslerkontakt
- Ah- Pulse delayed relay (single cycle) w/ control signal-1 Wechslerkontakt
- N- Safe-guard relay-1 Wechslerkontakt
- O- Delayed Safe-guard relay-1 Wechslerkontakt
- P- Pulse delayed relay w/ fixed pulse length-1 Wechslerkontakt
- Pt- Pulse delayed relay w/ fixed pulse length and pause/summation-1 Wechslerkontakt
- TI- Bistable relay w/ control signal on-1 Wechslerkontakt
- Tt- Retriggerable bistable relay w/ control signal on-1 Wechslerkontakt
- W- Interval relay w/ control signal off-1 Wechslerkontakt
- 产品重量：
- 0,07 kg
- 控件类型：
- Ohne Prüftaster
- 函数数量：
- 9
- 延时类型：
- Ad, Ah, N, O, P, Pt, TI, Tt, W
- 功能：
- Mehrfachfunktion
- 兼容性代码：
- RE17
RE17RMXMU装配
- 中断抗扰性：
- 20 ms
- 标准：
- 2006/95/EC
- 2004/108/EC
- IEC 61000-6-1
- IEC 61000-6-4
- IEC 61000-6-2
- IEC 61000-6-3
- IEC 61812-1
- 产品认证：
- cULus
- GL
- CSA
- 储存环境温度：
- -30…60 °C
- 工作环境温度：
- -20…60 °C
- 保护等级（IP）：
- IP20 (Klemmenleiste) entspricht IEC 60529
- IP40 (Gehäuse) entspricht IEC 60529
- IP50 (Frontplatte) entspricht IEC 60529
- 抗振动性：
- 20 m/s² (f= 10…150 Hz) entspricht IEC 60068-2-6
- 抗冲击性：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- 相对湿度：
- 93 % ohne Kondensation entspricht IEC 60068-2-30
- 电磁兼容性：
- Störfestigkeitsprüfung bei elektrostatischer Entladung: (in Kontakt), Level 3, 6 kV, entspricht IEC 61000-4-2
- Störfestigkeitsprüfung bei elektrostatischer Entladung: (in der Luft), Level 3, 8 kV, entspricht IEC 61000-4-2
- Suszeptibilität gegen elektromagnetische Felder: (80 MHz - 1 GHz), Level 3, 10 V/m, entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung: (kapazitiver Verbindungsverschluss), Level 3, 1 kV, entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung: (direkt), Level 3, 2 kV, entspricht IEC 61000-4-4
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung: (Differentialbetrieb), Level 3, 1 kV, entspricht IEC 61000-4-5
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung: (Gleichtakt), Level 3, 2 kV, entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störungen: (0,15 - 80 MHz), Level 3, 10 V, entspricht IEC 61000-4-6
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen: (1 Zyklus), 0 %, entspricht IEC 61000-4-11
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen: (25/30 Zyklen), 70 %, entspricht IEC 61000-4-11
- Leitungsgebundene und abgestrahlte Emissionen: , Klasse B, entspricht EN 55022
RE17RMXMU装配
- 中断抗扰性：
- 20 ms
- 标准：
- 2006/95/EC
- 2004/108/EC
- IEC 61000-6-1
- IEC 61000-6-4
- IEC 61000-6-2
- IEC 61000-6-3
- IEC 61812-1
- 产品认证：
- cULus
- GL
- CSA
- 储存环境温度：
- -30…60 °C
- 工作环境温度：
- -20…60 °C
- 保护等级（IP）：
- IP20 (Klemmenleiste) entspricht IEC 60529
- IP40 (Gehäuse) entspricht IEC 60529
- IP50 (Frontplatte) entspricht IEC 60529
- 抗振动性：
- 20 m/s² (f= 10…150 Hz) entspricht IEC 60068-2-6
- 抗冲击性：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- 相对湿度：
- 93 % ohne Kondensation entspricht IEC 60068-2-30
- 电磁兼容性：
- Störfestigkeitsprüfung bei elektrostatischer Entladung: (in Kontakt), Level 3, 6 kV, entspricht IEC 61000-4-2
- Störfestigkeitsprüfung bei elektrostatischer Entladung: (in der Luft), Level 3, 8 kV, entspricht IEC 61000-4-2
- Suszeptibilität gegen elektromagnetische Felder: (80 MHz - 1 GHz), Level 3, 10 V/m, entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung: (kapazitiver Verbindungsverschluss), Level 3, 1 kV, entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung: (direkt), Level 3, 2 kV, entspricht IEC 61000-4-4
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung: (Differentialbetrieb), Level 3, 1 kV, entspricht IEC 61000-4-5
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung: (Gleichtakt), Level 3, 2 kV, entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störungen: (0,15 - 80 MHz), Level 3, 10 V, entspricht IEC 61000-4-6
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen: (1 Zyklus), 0 %, entspricht IEC 61000-4-11
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen: (25/30 Zyklen), 70 %, entspricht IEC 61000-4-11
- Leitungsgebundene und abgestrahlte Emissionen: , Klasse B, entspricht EN 55022
RE17RMXMU包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 3,000 cm
- VPE 1宽度：
- 8,300 cm
- VPE 1长度：
- 9,600 cm
- VPE 1重量：
- 80,000 g
- VPE 2类型：
- S02
- VPE 2数量：
- 40
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 3,669 kg
RE17RMXMU包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 3,000 cm
- VPE 1宽度：
- 8,300 cm
- VPE 1长度：
- 9,600 cm
- VPE 1重量：
- 80,000 g
- VPE 2类型：
- S02
- VPE 2数量：
- 40
- VPE 2高度：
- 15,000 cm
- VPE 2宽度：
- 30,000 cm
- VPE 2长度：
- 40,000 cm
- VPE 2重量：
- 3,669 kg
RE17RMXMU合同担保
- 保证：
- 18 Monate
RE17RMXMU合同担保
- 保证：
- 18 Monate
