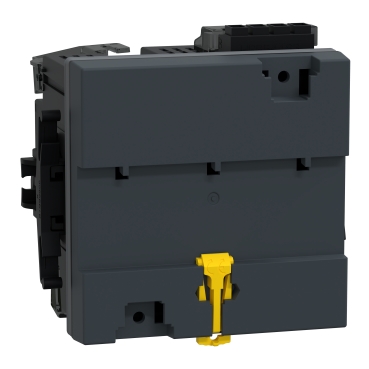

Schneider METSEPM5563原厂跨境代采

Schneider METSEPM5563 功率测量仪 不带记录

Schneider
首页品牌中心METSEPM5563

METSEPM5563

METSEPM5563基本信息

型号: METSEPM5563

通用测量设备PM5563，2个以太网，DIN安装，最多63个。谐波，4位数字输入和2位输出，0.2s级
  • 强大的通用测量仪器
  • 易于能源监控，与建筑管理系统兼容
  • 脉冲监测的数字输入和输出
  • Modbus RS 485、TCP/IP、以太网IP、BACnet协议，适用于各种应用
  • 识别精度等级为0.2s的节能机会
  • 产品的环保性更多信息
METSEPM5563基本属性
净重：0.450 KG
毛重：1.000 KG
长度：72 mm
宽度：96 mm
高度：96 mm
METSEPM5563主要特点
系列：
PowerLogic
品名：
PowerLogic PM5000
设备的简短描述：
PM5563
产品或组件类型：
Leistungsmesser
METSEPM5563主要特点
系列：
PowerLogic
品名：
PowerLogic PM5000
设备的简短描述：
PM5563
产品或组件类型：
Leistungsmesser
METSEPM5563其他功能
网络质量分析：
bis zur 63. Oberschwingung
测量仪器类型：
  • Gemessener Neutralleiterstrom
  • Berechneter Erdschlussstrom
设备应用程序：
  • Stromüberwachung
  • Erfassung von S0-Impulsen für Messungen von Wasser, Luft, Gas, Strom, Dampf
  • Gateway
  • Multitarif
测量值类型：
  • Strom
  • Spannung
  • Frequenz
  • Leistungsfaktor
  • Energie
  • Wirk- und Blindleistung
电源电压：
  • 100 - 300 V DC
  • 90...528 V AC 45 - 65 Hz
网络频率：
  • 60 Hz
  • 50 Hz
[In]设计电流：
  • 5 A
  • 1 A
网络类型：
  • 1P + N
  • 3P
  • 3P + N
最大功耗（VA）：
16 VA bei 480 V
订货交付时间：
  • 35 ms 120 V AC typisch
  • 129 ms 230 V AC typisch
  • 50 ms 125 V DC typisch
显示器类型：
Ohne Display
采样率：
128 Abtastungen/Zyklus
测量电流：
50…10000 mA
模拟输入类型：
  • Spannung (Impedanz 5 MOhm)
  • Strom (Impedanz <= 0,3 mOhm)
测量电压：
  • 20…400 V AC 45 - 65 Hz zwischen Phase und Neutral
  • 20…828 V AC 45 - 65 Hz zwischen Phasen
频率测量范围：
45…65 Hz
输入数量：
4 digital
测量精度：
  • Scheinleistung +/- 0.5 %
  • Frequenz +/- 0,05 %
  • Wirkenergie +/- 0,2 %
  • Blindenergie +/-1 %
  • Wirkleistung +/- 0,2 %
  • Spannung +/-0,1 %
  • Leistungsfaktor +/- 0.005
  • Strom +/- 0.15 %
  • Blindleistung +/-1 %
精度等级：
Klasse 0,2S Wirkenergie entspricht IEC 62053-22
输出数量：
2 digital
显示的信息：
Tarif (8)
通信协议：
  • Modbus RTU und ASCII bei 9,6, 19,2 und 38,4 kBaud gerade/ungerade oder keine - 2 Drähte, Isolierung 2500 V
  • JBUS
  • Modbus TCP/IP bei 10/100 Mbit/s, Isolierung 2500 V
  • Ethernet Modbus TCP/IP daisy chain
  • BACnet IP
  • DNP3 über Ethernet
支持通信连接：
  • RS485
  • Ethernet
通信网关：
Ethernet/seriell
数据记录：
  • Wartungsprotokolle
  • Ereignisaufzeichnung
  • Alarmprotokolle
  • Zeitstempelung
  • Datenprotokolle
  • Minimal-/Maximalwerte von Echtzeitwerten
存储容量：
1,1 MB
Web服务：
  • Alarmbenachrichtigung per E-Mail
  • Diagnose über vordefinierte Webseiten
  • Webserver
  • Anzeige der Daten in Echtzeit
以太网服务：
  • SNMP-Nachrichten
  • SNTP-Client
终端：
  • Spannungsschaltkreis: Schraubklemmenleiste4
  • Steuerkreis: Schraubklemmenleiste2
  • Stromwandler: Schraubklemmenleiste6
  • RS485 Verbindung: Schraubklemmenleiste4
  • Digitaleingang: Schraubklemmenleiste8
  • Digitaler Ausgang: Schraubklemmenleiste4
  • Ethernet-Netzwerk: RJ45 Stecker2
安装方式：
Aufsteckbar
安装支架：
DIN-Schiene
标准：
  • EN 50470-1
  • IEC 60529
  • IEC 62053-24
  • UL 61010-1
  • IEC 62053-22:2020
  • IEC 61557-12:2015
  • EN 50470-3
  • ANSI C12.20
  • IEC 62053-23:2020
  • IEC 62052-11:2020
  • IEC 62052-31:2015
产品认证：
  • CE entspricht IEC 61010-1
  • CULus entspricht UL 61010-1
  • BTL
宽度：
96 mm
深度：
72 mm
身高：
96 mm
产品重量：
450 g
METSEPM5563其他功能
网络质量分析：
bis zur 63. Oberschwingung
测量仪器类型：
  • Gemessener Neutralleiterstrom
  • Berechneter Erdschlussstrom
设备应用程序：
  • Stromüberwachung
  • Erfassung von S0-Impulsen für Messungen von Wasser, Luft, Gas, Strom, Dampf
  • Gateway
  • Multitarif
测量值类型：
  • Strom
  • Spannung
  • Frequenz
  • Leistungsfaktor
  • Energie
  • Wirk- und Blindleistung
电源电压：
  • 100 - 300 V DC
  • 90...528 V AC 45 - 65 Hz
网络频率：
  • 60 Hz
  • 50 Hz
[In]设计电流：
  • 5 A
  • 1 A
网络类型：
  • 1P + N
  • 3P
  • 3P + N
最大功耗（VA）：
16 VA bei 480 V
订货交付时间：
  • 35 ms 120 V AC typisch
  • 129 ms 230 V AC typisch
  • 50 ms 125 V DC typisch
显示器类型：
Ohne Display
采样率：
128 Abtastungen/Zyklus
测量电流：
50…10000 mA
模拟输入类型：
  • Spannung (Impedanz 5 MOhm)
  • Strom (Impedanz <= 0,3 mOhm)
测量电压：
  • 20…400 V AC 45 - 65 Hz zwischen Phase und Neutral
  • 20…828 V AC 45 - 65 Hz zwischen Phasen
频率测量范围：
45…65 Hz
输入数量：
4 digital
测量精度：
  • Scheinleistung +/- 0.5 %
  • Frequenz +/- 0,05 %
  • Wirkenergie +/- 0,2 %
  • Blindenergie +/-1 %
  • Wirkleistung +/- 0,2 %
  • Spannung +/-0,1 %
  • Leistungsfaktor +/- 0.005
  • Strom +/- 0.15 %
  • Blindleistung +/-1 %
精度等级：
Klasse 0,2S Wirkenergie entspricht IEC 62053-22
输出数量：
2 digital
显示的信息：
Tarif (8)
通信协议：
  • Modbus RTU und ASCII bei 9,6, 19,2 und 38,4 kBaud gerade/ungerade oder keine - 2 Drähte, Isolierung 2500 V
  • JBUS
  • Modbus TCP/IP bei 10/100 Mbit/s, Isolierung 2500 V
  • Ethernet Modbus TCP/IP daisy chain
  • BACnet IP
  • DNP3 über Ethernet
支持通信连接：
  • RS485
  • Ethernet
通信网关：
Ethernet/seriell
数据记录：
  • Wartungsprotokolle
  • Ereignisaufzeichnung
  • Alarmprotokolle
  • Zeitstempelung
  • Datenprotokolle
  • Minimal-/Maximalwerte von Echtzeitwerten
存储容量：
1,1 MB
Web服务：
  • Alarmbenachrichtigung per E-Mail
  • Diagnose über vordefinierte Webseiten
  • Webserver
  • Anzeige der Daten in Echtzeit
以太网服务：
  • SNMP-Nachrichten
  • SNTP-Client
终端：
  • Spannungsschaltkreis: Schraubklemmenleiste4
  • Steuerkreis: Schraubklemmenleiste2
  • Stromwandler: Schraubklemmenleiste6
  • RS485 Verbindung: Schraubklemmenleiste4
  • Digitaleingang: Schraubklemmenleiste8
  • Digitaler Ausgang: Schraubklemmenleiste4
  • Ethernet-Netzwerk: RJ45 Stecker2
安装方式：
Aufsteckbar
安装支架：
DIN-Schiene
标准：
  • EN 50470-1
  • IEC 60529
  • IEC 62053-24
  • UL 61010-1
  • IEC 62053-22:2020
  • IEC 61557-12:2015
  • EN 50470-3
  • ANSI C12.20
  • IEC 62053-23:2020
  • IEC 62052-11:2020
  • IEC 62052-31:2015
产品认证：
  • CE entspricht IEC 61010-1
  • CULus entspricht UL 61010-1
  • BTL
宽度：
96 mm
深度：
72 mm
身高：
96 mm
产品重量：
450 g
METSEPM5563装配
电磁兼容性：
  • Grenzwerte für Oberschwingungs-Stromemissionen Klasse A entspricht IEC 61000-3-2
  • Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6
  • Magnetfeld bei Netzfrequenz Stufe 4 entspricht IEC 61000-4-8
  • Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022
  • Begrenzung von Spannungswechseln und -schwankungen sowie Niederspannungsschwankungen entspricht IEC 61000-3-3
  • Elektrostatische Entladung - Teststufe: 8 kV Stufe 4 entspricht IEC 61000-4-2
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • Prüfung der Störfestigkeit gegen Überspannungen Stufe 4 entspricht IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
Schutzart (IP)：
  • IP54 Anzeige: conforming to IEC 60529
  • IP30 Rückseite: conforming to IEC 60529
相对湿度：
5…95 % bei 50 °C nicht kondensierend
污染程度：
2
工作环境温度：
-25…70 °C
储存环境温度：
-40…85 °C
工作高度：
<= 3.000 m
METSEPM5563装配
电磁兼容性：
  • Grenzwerte für Oberschwingungs-Stromemissionen Klasse A entspricht IEC 61000-3-2
  • Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6
  • Magnetfeld bei Netzfrequenz Stufe 4 entspricht IEC 61000-4-8
  • Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022
  • Begrenzung von Spannungswechseln und -schwankungen sowie Niederspannungsschwankungen entspricht IEC 61000-3-3
  • Elektrostatische Entladung - Teststufe: 8 kV Stufe 4 entspricht IEC 61000-4-2
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
  • Prüfung der Störfestigkeit gegen Überspannungen Stufe 4 entspricht IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
Schutzart (IP)：
  • IP54 Anzeige: conforming to IEC 60529
  • IP30 Rückseite: conforming to IEC 60529
相对湿度：
5…95 % bei 50 °C nicht kondensierend
污染程度：
2
工作环境温度：
-25…70 °C
储存环境温度：
-40…85 °C
工作高度：
<= 3.000 m
METSEPM5563包装单位
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
9,1 cm
VPE 1宽度：
9,6 cm
VPE 1长度：
9,6 cm
VPE 1重量：
610,0 g
METSEPM5563包装单位
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
9,1 cm
VPE 1宽度：
9,6 cm
VPE 1长度：
9,6 cm
VPE 1重量：
610,0 g
METSEPM5563合同担保
保证：
18 Monate
METSEPM5563合同担保
保证：
18 Monate
