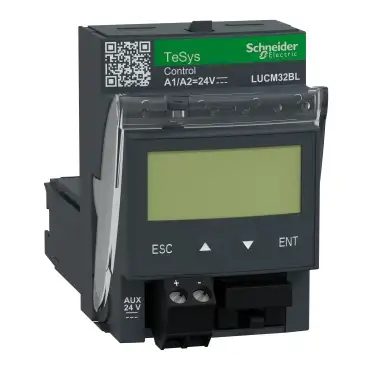

Schneider LUCM32BL

型号: LUCM32BL
多功能控制单元LUCM，等级5-30，8-32A，24 V DC
  • 产品的环保性更多信息

Schneider LUCM32BL 基本属性

净重：0.175 KG
毛重：0.210 KG
长度：60 mm
宽度：45 mm
高度：66 mm

Schneider LUCM32BL 主要特点

系列：
TeSys
系列：
TeSys Ultra
品名：
TeSys Ultra
设备的简短描述：
LUCM
产品或组件类型：
Multifunktionssteuergerät
设备应用程序：
  • Motorsteuerung
  • Motorschutz
产品特定应用：
Höchste Steuerungs- und Schutzanforderungen, mit Display
可用功能：
  • Manuelle oder automatische Rückstellung
  • Überwachungsfunktion, Visualisierung der wichtigsten Motorparameter
  • Überlast, Leerlauf
  • Alarm für Schutzfunktion
  • Überlast- und Kurzschlussschutz
  • Schutz gegen Phasenausfall und Phasenunsymmetrie
  • Erdschlussschutz
  • Funktion Datenprotokollierung
  • Differenzierte Fehleranzeige thermischer und magnetischer Fehler
产品兼容性：
  • Power base LUB32
  • Power base LUB38
  • Power base LUB320
  • Power base LUB380
  • Reversing contactor breaker LU2B32FU
  • Reversing contactor breaker LU2B38FU
工作设计电压Ue：
690 V AC
网络频率：
40 - 60 Hz
负载类型：
  • Drehstrommotor - Kühlung: selbstkühlend - Einstellung Werkseinstellung
  • Drehstrommotor - Kühlung: selbstkühlend, zwangsgekühlt - Einstellung Einstellbar
  • Single-phase motor - Kühlung: selbstkühlend, zwangsgekühlt - Einstellung Einstellbar
使用类别：
  • AC-43
  • AC-41
  • AC-44
Motorleistung (kW)：
  • 15 kW bei 400-440 V AC 50/60 Hz für 3 Phasen Motor
  • 15 kW bei 500 V AC 50/60 Hz für 3 Phasen Motor
  • 18,5 kW bei 690 V AC 50/60 Hz für 3 Phasen Motor
  • 7,5 kW bei 400-440 V AC 50/60 Hz für 1 Phase Motor
电机额定电流调节范围：
8…32 A
过载触发类：
  • Klass 5 - 30 - Frequenzbereich: 50…60 Hz - Temperaturausgleich: -25…55 °C entspricht IEC 60947-6-2
  • Klass 5 - 30 - Frequenzbereich: 50…60 Hz - Temperaturausgleich: -25…55 °C entspricht UL 508
触发阈值：
14,2 x Ir +/-20 %
Bemessungsbetätigungsspannungen [Uc]：
24 V DC

Schneider LUCM32BL 主要特点

系列：
TeSys
系列：
TeSys Ultra
品名：
TeSys Ultra
设备的简短描述：
LUCM
产品或组件类型：
Multifunktionssteuergerät
设备应用程序：
  • Motorsteuerung
  • Motorschutz
产品特定应用：
Höchste Steuerungs- und Schutzanforderungen, mit Display
可用功能：
  • Manuelle oder automatische Rückstellung
  • Überwachungsfunktion, Visualisierung der wichtigsten Motorparameter
  • Überlast, Leerlauf
  • Alarm für Schutzfunktion
  • Überlast- und Kurzschlussschutz
  • Schutz gegen Phasenausfall und Phasenunsymmetrie
  • Erdschlussschutz
  • Funktion Datenprotokollierung
  • Differenzierte Fehleranzeige thermischer und magnetischer Fehler
产品兼容性：
  • Power base LUB32
  • Power base LUB38
  • Power base LUB320
  • Power base LUB380
  • Reversing contactor breaker LU2B32FU
  • Reversing contactor breaker LU2B38FU
工作设计电压Ue：
690 V AC
网络频率：
40 - 60 Hz
负载类型：
  • Drehstrommotor - Kühlung: selbstkühlend - Einstellung Werkseinstellung
  • Drehstrommotor - Kühlung: selbstkühlend, zwangsgekühlt - Einstellung Einstellbar
  • Single-phase motor - Kühlung: selbstkühlend, zwangsgekühlt - Einstellung Einstellbar
使用类别：
  • AC-43
  • AC-41
  • AC-44
Motorleistung (kW)：
  • 15 kW bei 400-440 V AC 50/60 Hz für 3 Phasen Motor
  • 15 kW bei 500 V AC 50/60 Hz für 3 Phasen Motor
  • 18,5 kW bei 690 V AC 50/60 Hz für 3 Phasen Motor
  • 7,5 kW bei 400-440 V AC 50/60 Hz für 1 Phase Motor
电机额定电流调节范围：
8…32 A
过载触发类：
  • Klass 5 - 30 - Frequenzbereich: 50…60 Hz - Temperaturausgleich: -25…55 °C entspricht IEC 60947-6-2
  • Klass 5 - 30 - Frequenzbereich: 50…60 Hz - Temperaturausgleich: -25…55 °C entspricht UL 508
触发阈值：
14,2 x Ir +/-20 %
Bemessungsbetätigungsspannungen [Uc]：
24 V DC

Schneider LUCM32BL 其他功能

控制电路电压限制：
  • 20 - 28 V für DC Schaltkreis 24 V im Betrieb
  • 14,5 V für DC Schaltkreis 24 V Abfall
典型功耗：
  • 220 mA bei 24 V DC I max. während Schließen mit LUB32
  • 220 mA bei 24 V DC I max. während Schließen with LUB38
  • 80 mA bei 24 V DC I eff abgedichtet mit LUB32
  • 80 mA bei 24 V DC I eff abgedichtet with LUB38
散热：
  • 1,8 W für Steuerkreis mit LUB32
  • 1,8 W für Steuerkreis with LUB38
  • 0,8 W für externer Zusatzstromkreis
响应时间：
  • 35 ms öffnen mit LUB32 für Steuerkreis
  • 35 ms öffnen with LUB38 für Steuerkreis
  • 65 ms schließen mit LUB32 für Steuerkreis
  • 65 ms schließen with LUB38 für Steuerkreis
物理接口：
RS485 Multidrop - Steckverbinder: RJ45 - Position: Frontplatte - Kommunikationsprotokoll: Modbus RTU 19200 bit/s
重置时间：
<= 200 ms
陈列：
  • 2 Zeilen à 12 Zeichen - Anzeige LCD - Englisch - Präzision +/- 5 % - Auflösung 1 % von Ir
  • 2 Zeilen à 12 Zeichen - Anzeige LCD - Französisch - Präzision +/- 5 % - Auflösung 1 % von Ir
  • 2 Zeilen à 12 Zeichen - Anzeige LCD - Deutsch - Präzision +/- 5 % - Auflösung 1 % von Ir
  • 2 Zeilen à 12 Zeichen - Anzeige LCD - Italienisch - Präzision +/- 5 % - Auflösung 1 % von Ir
  • 2 Zeilen à 12 Zeichen - Anzeige LCD - Spanisch - Präzision +/- 5 % - Auflösung 1 % von Ir
提供：
  • Automatische Rückstellung - Einstellung: Einstellbereich
  • Manuell (oder Bedienungsanleitung - check Kontext!) (check) - Einstellung: Werkseinstellung
  • Manuell (oder Bedienungsanleitung - check Kontext!) (check) - Einstellung: Einstellbereich
  • Fernrückstellung - Einstellung: Einstellbereich
重置时间：
  • 1…1000 s - Rücksetzen manueller oder autom. Reset - Einstellung Einstellbar
  • 120 s - Rücksetzen manuell (oder Bedienungsanleitung - check Kontext!) (check) - Einstellung Werkseinstellung
语言：
  • Englisch - Einstellung Werkseinstellung
  • Englisch, Französisch, Deutsch, Italienisch, Spanisch - Einstellung Einstellbar
显示的信息：
  • Durchschnittsstrom (Werkseinstellung)
  • Durchschnittsstrom (Einstellbar)
  • Ursache der letzten 5 Fehler (Einstellbar)
  • Gleichphasiger Strom (Einstellbar)
  • Erdschlussstrom (Einstellbar)
  • Phasenungleichgewicht (Einstellbar)
  • Thermischer Zustand des Motors (Einstellbar)
标准：
  • EN 60947-6-2
  • IEC 60947-6-2
  • UL 60947-4-1, mit Phasentrenner
  • CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
产品认证：
  • CE
  • UL
  • CSA
  • CCC
  • EAC
  • ASEFA
  • ATEX
  • Marine
[Ui]设计绝缘电压：
  • 690 V entspricht IEC 60947-6-2
  • 600 V entspricht UL 60947-4-1
  • 600 V entspricht CSA C22.2 Nr. 60947-4-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-6-2
安全电路分离：
  • 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1
  • 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1
固定：
Steckbar (Vorderseite)
宽度：
45 mm
身高：
66 mm
深度：
60 mm
产品重量：
0,175 kg
兼容性代码：
LUCM

Schneider LUCM32BL 其他功能

控制电路电压限制：
  • 20 - 28 V für DC Schaltkreis 24 V im Betrieb
  • 14,5 V für DC Schaltkreis 24 V Abfall
典型功耗：
  • 220 mA bei 24 V DC I max. während Schließen mit LUB32
  • 220 mA bei 24 V DC I max. während Schließen with LUB38
  • 80 mA bei 24 V DC I eff abgedichtet mit LUB32
  • 80 mA bei 24 V DC I eff abgedichtet with LUB38
散热：
  • 1,8 W für Steuerkreis mit LUB32
  • 1,8 W für Steuerkreis with LUB38
  • 0,8 W für externer Zusatzstromkreis
响应时间：
  • 35 ms öffnen mit LUB32 für Steuerkreis
  • 35 ms öffnen with LUB38 für Steuerkreis
  • 65 ms schließen mit LUB32 für Steuerkreis
  • 65 ms schließen with LUB38 für Steuerkreis
物理接口：
RS485 Multidrop - Steckverbinder: RJ45 - Position: Frontplatte - Kommunikationsprotokoll: Modbus RTU 19200 bit/s
重置时间：
<= 200 ms
陈列：
  • 2 Zeilen à 12 Zeichen - Anzeige LCD - Englisch - Präzision +/- 5 % - Auflösung 1 % von Ir
  • 2 Zeilen à 12 Zeichen - Anzeige LCD - Französisch - Präzision +/- 5 % - Auflösung 1 % von Ir
  • 2 Zeilen à 12 Zeichen - Anzeige LCD - Deutsch - Präzision +/- 5 % - Auflösung 1 % von Ir
  • 2 Zeilen à 12 Zeichen - Anzeige LCD - Italienisch - Präzision +/- 5 % - Auflösung 1 % von Ir
  • 2 Zeilen à 12 Zeichen - Anzeige LCD - Spanisch - Präzision +/- 5 % - Auflösung 1 % von Ir
提供：
  • Automatische Rückstellung - Einstellung: Einstellbereich
  • Manuell (oder Bedienungsanleitung - check Kontext!) (check) - Einstellung: Werkseinstellung
  • Manuell (oder Bedienungsanleitung - check Kontext!) (check) - Einstellung: Einstellbereich
  • Fernrückstellung - Einstellung: Einstellbereich
重置时间：
  • 1…1000 s - Rücksetzen manueller oder autom. Reset - Einstellung Einstellbar
  • 120 s - Rücksetzen manuell (oder Bedienungsanleitung - check Kontext!) (check) - Einstellung Werkseinstellung
语言：
  • Englisch - Einstellung Werkseinstellung
  • Englisch, Französisch, Deutsch, Italienisch, Spanisch - Einstellung Einstellbar
显示的信息：
  • Durchschnittsstrom (Werkseinstellung)
  • Durchschnittsstrom (Einstellbar)
  • Ursache der letzten 5 Fehler (Einstellbar)
  • Gleichphasiger Strom (Einstellbar)
  • Erdschlussstrom (Einstellbar)
  • Phasenungleichgewicht (Einstellbar)
  • Thermischer Zustand des Motors (Einstellbar)
标准：
  • EN 60947-6-2
  • IEC 60947-6-2
  • UL 60947-4-1, mit Phasentrenner
  • CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
产品认证：
  • CE
  • UL
  • CSA
  • CCC
  • EAC
  • ASEFA
  • ATEX
  • Marine
[Ui]设计绝缘电压：
  • 690 V entspricht IEC 60947-6-2
  • 600 V entspricht UL 60947-4-1
  • 600 V entspricht CSA C22.2 Nr. 60947-4-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-6-2
安全电路分离：
  • 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1
  • 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1
固定：
Steckbar (Vorderseite)
宽度：
45 mm
身高：
66 mm
深度：
60 mm
产品重量：
0,175 kg
兼容性代码：
LUCM

Schneider LUCM32BL 装配

Schutzart (IP)：
  • IP20 Frontplatte und verdrahtete Klemmen entspricht IEC 60947-1
  • IP20 andere Seiten entspricht IEC 60947-1
  • IP40 Frontplatte außerhalb Anschlusszone entspricht IEC 60947-1
涂层：
TH entspricht IEC 60068
工作环境温度：
-25…60 °C
储存环境温度：
-40…85 °C
工作高度：
2.000 m
耐火性：
  • 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12
  • 650 °C entspricht IEC 60695-2-12
抗冲击性：
  • 10 Gn Strompole geöffnet entspricht IEC 60068-2-27
  • 15 gn Strompole geschlossen entspricht IEC 60068-2-27
抗振动性：
  • 2 Gn, 5…300 Hz, Strompole geöffnet entspricht IEC 60068-2-6
  • 4 Gn, 5…300 Hz, Strompole geschlossen entspricht IEC 60068-2-6
抗静电放电：
  • 8 kV Level 3 im Freien entspricht IEC 61000-4-2
  • 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2
好的辐射场：
10 V/m 3 entspricht IEC 61000-4-3
抗短干扰信号：
  • 2 kV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
  • 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
射频场抗扰度：
10 V entspricht IEC 61000-4-6
Störfest. gg. Kurzzeiteinbr.：
3 ms
电压降抗扰度：
70 % / 500 ms entspricht IEC 61000-4-11

Schneider LUCM32BL 装配

Schutzart (IP)：
  • IP20 Frontplatte und verdrahtete Klemmen entspricht IEC 60947-1
  • IP20 andere Seiten entspricht IEC 60947-1
  • IP40 Frontplatte außerhalb Anschlusszone entspricht IEC 60947-1
涂层：
TH entspricht IEC 60068
工作环境温度：
-25…60 °C
储存环境温度：
-40…85 °C
工作高度：
2.000 m
耐火性：
  • 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12
  • 650 °C entspricht IEC 60695-2-12
抗冲击性：
  • 10 Gn Strompole geöffnet entspricht IEC 60068-2-27
  • 15 gn Strompole geschlossen entspricht IEC 60068-2-27
抗振动性：
  • 2 Gn, 5…300 Hz, Strompole geöffnet entspricht IEC 60068-2-6
  • 4 Gn, 5…300 Hz, Strompole geschlossen entspricht IEC 60068-2-6
抗静电放电：
  • 8 kV Level 3 im Freien entspricht IEC 61000-4-2
  • 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2
好的辐射场：
10 V/m 3 entspricht IEC 61000-4-3
抗短干扰信号：
  • 2 kV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
  • 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
射频场抗扰度：
10 V entspricht IEC 61000-4-6
Störfest. gg. Kurzzeiteinbr.：
3 ms
电压降抗扰度：
70 % / 500 ms entspricht IEC 61000-4-11

Schneider LUCM32BL 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
10,200 cm
VPE 1宽度：
5,500 cm
VPE 1长度：
8,500 cm
VPE 1重量：
175,000 g
VPE 2类型：
S01
VPE 2数量：
9
VPE 2高度：
15,000 cm
VPE 2宽度：
15,000 cm
VPE 2长度：
40,000 cm
VPE 2重量：
1,764 kg

Schneider LUCM32BL 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
10,200 cm
VPE 1宽度：
5,500 cm
VPE 1长度：
8,500 cm
VPE 1重量：
175,000 g
VPE 2类型：
S01
VPE 2数量：
9
VPE 2高度：
15,000 cm
VPE 2宽度：
15,000 cm
VPE 2长度：
40,000 cm
VPE 2重量：
1,764 kg

Schneider LUCM32BL 合同担保

保证：
18 months

Schneider LUCM32BL 合同担保

保证：
18 months
发布时间：2022-11-24 14:00:04
更新时间：2024-07-25 01:58:39
