法国Schneider
Schneider LTMR27EBD
型号: LTMR27EBD

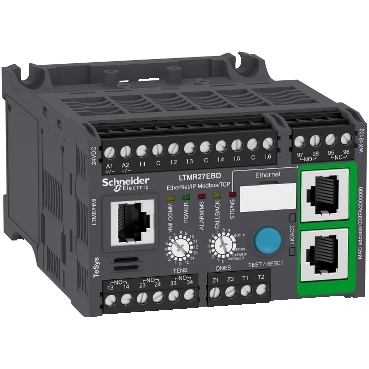

控制器电机管理LTM R TeSys T,用于以太网TCP/IP的24 V DC 27A
- 产品的环保性更多信息
Schneider LTMR27EBD 基本属性
净重:0.530 KG
毛重:0.636 KG
长度:123 mm
宽度:91 mm
高度:61 mm
Schneider LTMR27EBD 主要特点
- 系列:
- TeSys
- 品名:
- TeSys T
- 设备的简短描述:
- LTMR
- 产品或组件类型:
- Controller Motormanagement
- 设备应用程序:
- Geräteüberwachung und -steuerung
- 测量电流:
- 1,35…27 A
- [UH,nom]额定工作电压:
- 24 V DC
- 电流消耗:
- 56 - 127 mA
- 电源电压限制:
- 20,4…26,24 V DC
- 通信协议:
- Modbus TCP/EtherNet/IP
- 总线类型:
- Ethernet IEEE 802.3 Schnittstelle, Adressierung 0 - 159, Übertragungsrate 10 - 100 Mbit/s, RJ45 mit 2 abgeschirmte Twisted Pair-Kabel
Schneider LTMR27EBD 主要特点
- 系列:
- TeSys
- 品名:
- TeSys T
- 设备的简短描述:
- LTMR
- 产品或组件类型:
- Controller Motormanagement
- 设备应用程序:
- Geräteüberwachung und -steuerung
- 测量电流:
- 1,35…27 A
- [UH,nom]额定工作电压:
- 24 V DC
- 电流消耗:
- 56 - 127 mA
- 电源电压限制:
- 20,4…26,24 V DC
- 通信协议:
- Modbus TCP/EtherNet/IP
- 总线类型:
- Ethernet IEEE 802.3 Schnittstelle, Adressierung 0 - 159, Übertragungsrate 10 - 100 Mbit/s, RJ45 mit 2 abgeschirmte Twisted Pair-Kabel
Schneider LTMR27EBD 其他功能
- [Ui]设计绝缘电压:
- 690 V entspricht EN/IEC 60947-1
- 690 V entspricht CSA C22.2 Nr. 14
- 690 V entspricht UL 508
- [Uimp]设计抗震性:
- 6 kV Strom- oder Spannungsmesskreis entspricht EN/IEC 60947-4-1
- 0,8 kV Kommunikationsschaltung entspricht EN/IEC 60947-4-1
- 0,8 kV Stromversorgung, Ein- und Ausgänge entspricht EN/IEC 60947-4-1
- 短路电阻:
- 100 kA conforming to EN/IEC 60947-4-1
- 相关套期保值:
- 4 A gG für Ausgänge
- 0,5 A gG für Steuerkreis
- 保护类型:
- Erdschlussschutz
- Phasenausfall
- Thermischer Schutz
- Überlast
- Überlast (lange Zeit)
- Verpolungsschutz
- Leistungsfaktorabweichung
- Phasenunsymmetrie
- Thermischer Überlastschutz
- Lastfluktuation
- Blockierter Rotor
- 网络和机器诊断的类型:
- Remaining operating time before overload tripping
- Running hours counter/operating time
- Waiting time after overload tripping
- Phase fault and earth fault trip counters
- Fehleraufzeichnung
- Informationen zum Kontext der Auslösung
- Auslöseverlauf
- Motorsteuerungsbefehlprotokoll
- Starting current and time
- Ereignisaufzeichnung
- 逻辑输入编号:
- 6
- 输入电流:
- 7 mA
- 当前条件0保证:
- Logic input: < 5 V und <= 15 mA für 5 ms
- 电流条件1保证:
- Logic input: < 15 V und 2 - 15 mA für 15 ms
- 最大输出开关频率:
- 2 Hz
- 负载电流:
- 5 A bei 250 V AC für Logikausgang
- 5 A bei 30 V DC für Logikausgang
- 允许功率:
- 480 VA (AC-15), Ie = 2 A, 500000 Zyklen (Ausgänge)
- 30 W (DC-13), Ie = 1,25 A, 500000 Zyklen (Ausgänge)
- 最大工作速率:
- 1800 cyc/h
- 联系人的类型和组成:
- 1 S + 1 Ö Fehlersignal
- 3 S
- 测量仪器类型:
- Phasenstrom I1, I2, I3 Effektivwert
- Durchschnittliche Stromstärke Iavg
- Stromunsymmetrie
- Earth-fault current
- Temperatur
- 测量精度:
- 5 - 15 % interne Messung Erdschlussstrom
- 1 % Spannung (100 - 830 V)
- 3 % Leistungsfaktor
- 5 % externe Messung des Erdschlussstroms
- +/- 30 Minuten/Jahr integrierte Uhr
- 0,02 Temperatur
- 1 % Strom
- 5 % Wirk- und Blindleistung
- 浪涌类别:
- III
- 连接网格:
- 5,08 mm
- 终端:
- Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
- Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)starr ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,5…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)starr ohne Kabelende
- [M] 拧紧力矩:
- Steuerkreis: 0,5…0,6 Nm flach Schraubenzieher 3 mm
- 污染程度:
- 3
- 电磁兼容性:
- Elektrostatische Entladung, 3, 8 kV Luft, 6 kV Kontakt, conforming to EN/IEC 61000-4-2
- Abgestrahlte HF-Felder, 3, 10 V/m, conforming to EN/IEC 61000-4-3
- Prüfung der Störfestigkeit gegen schnelle Transienten (andere Schaltkreise), Level 3, 2 kV, conforming to EN/IEC 61000-4-4
- Prüfung der Störfestigkeit gegen schnelle Transienten (an Stromversorgung und Relaisausgängen), Stufe 4, 4 kV, conforming to EN/IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen, 70 %, 500 ms, conforming to EN/IEC 61000-4-11
- Leitungsgebundene HF-Störungen, 10 V, conforming to EN/IEC 61000-4-6
- Temperatursensor: Stoßspannungen (serieller Modus), 0,5 kV, conforming to EN/IEC 61000-4-5
- Temperatursensor: Stoßspannungen (Gleichtakt), 1 kV, conforming to EN/IEC 61000-4-5
- Steuerkreis: Stoßspannungen (serieller Modus), 1 kV, conforming to EN/IEC 61000-4-5
- Steuerkreis: Stoßspannungen (Gleichtakt), 1 kV, conforming to EN/IEC 61000-4-5
- Kommunikation: Stoßspannungen (Gleichtakt), 2 kV, conforming to EN/IEC 61000-4-5
- Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (serieller Modus), 2 kV, conforming to EN/IEC 61000-4-5
- Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (Gleichtakt), 4 kV, conforming to EN/IEC 61000-4-5
- 宽度:
- 91 mm
- 身高:
- 61 mm
- 深度:
- 122,5 mm
- 产品重量:
- 0,53 kg
- Web服务:
- Webserver
- 兼容性代码:
- LTMR
Schneider LTMR27EBD 其他功能
- [Ui]设计绝缘电压:
- 690 V entspricht EN/IEC 60947-1
- 690 V entspricht CSA C22.2 Nr. 14
- 690 V entspricht UL 508
- [Uimp]设计抗震性:
- 6 kV Strom- oder Spannungsmesskreis entspricht EN/IEC 60947-4-1
- 0,8 kV Kommunikationsschaltung entspricht EN/IEC 60947-4-1
- 0,8 kV Stromversorgung, Ein- und Ausgänge entspricht EN/IEC 60947-4-1
- 短路电阻:
- 100 kA conforming to EN/IEC 60947-4-1
- 相关套期保值:
- 4 A gG für Ausgänge
- 0,5 A gG für Steuerkreis
- 保护类型:
- Erdschlussschutz
- Phasenausfall
- Thermischer Schutz
- Überlast
- Überlast (lange Zeit)
- Verpolungsschutz
- Leistungsfaktorabweichung
- Phasenunsymmetrie
- Thermischer Überlastschutz
- Lastfluktuation
- Blockierter Rotor
- 网络和机器诊断的类型:
- Remaining operating time before overload tripping
- Running hours counter/operating time
- Waiting time after overload tripping
- Phase fault and earth fault trip counters
- Fehleraufzeichnung
- Informationen zum Kontext der Auslösung
- Auslöseverlauf
- Motorsteuerungsbefehlprotokoll
- Starting current and time
- Ereignisaufzeichnung
- 逻辑输入编号:
- 6
- 输入电流:
- 7 mA
- 当前条件0保证:
- Logic input: < 5 V und <= 15 mA für 5 ms
- 电流条件1保证:
- Logic input: < 15 V und 2 - 15 mA für 15 ms
- 最大输出开关频率:
- 2 Hz
- 负载电流:
- 5 A bei 250 V AC für Logikausgang
- 5 A bei 30 V DC für Logikausgang
- 允许功率:
- 480 VA (AC-15), Ie = 2 A, 500000 Zyklen (Ausgänge)
- 30 W (DC-13), Ie = 1,25 A, 500000 Zyklen (Ausgänge)
- 最大工作速率:
- 1800 cyc/h
- 联系人的类型和组成:
- 1 S + 1 Ö Fehlersignal
- 3 S
- 测量仪器类型:
- Phasenstrom I1, I2, I3 Effektivwert
- Durchschnittliche Stromstärke Iavg
- Stromunsymmetrie
- Earth-fault current
- Temperatur
- 测量精度:
- 5 - 15 % interne Messung Erdschlussstrom
- 1 % Spannung (100 - 830 V)
- 3 % Leistungsfaktor
- 5 % externe Messung des Erdschlussstroms
- +/- 30 Minuten/Jahr integrierte Uhr
- 0,02 Temperatur
- 1 % Strom
- 5 % Wirk- und Blindleistung
- 浪涌类别:
- III
- 连接网格:
- 5,08 mm
- 终端:
- Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
- Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)starr ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,5…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)starr ohne Kabelende
- [M] 拧紧力矩:
- Steuerkreis: 0,5…0,6 Nm flach Schraubenzieher 3 mm
- 污染程度:
- 3
- 电磁兼容性:
- Elektrostatische Entladung, 3, 8 kV Luft, 6 kV Kontakt, conforming to EN/IEC 61000-4-2
- Abgestrahlte HF-Felder, 3, 10 V/m, conforming to EN/IEC 61000-4-3
- Prüfung der Störfestigkeit gegen schnelle Transienten (andere Schaltkreise), Level 3, 2 kV, conforming to EN/IEC 61000-4-4
- Prüfung der Störfestigkeit gegen schnelle Transienten (an Stromversorgung und Relaisausgängen), Stufe 4, 4 kV, conforming to EN/IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen, 70 %, 500 ms, conforming to EN/IEC 61000-4-11
- Leitungsgebundene HF-Störungen, 10 V, conforming to EN/IEC 61000-4-6
- Temperatursensor: Stoßspannungen (serieller Modus), 0,5 kV, conforming to EN/IEC 61000-4-5
- Temperatursensor: Stoßspannungen (Gleichtakt), 1 kV, conforming to EN/IEC 61000-4-5
- Steuerkreis: Stoßspannungen (serieller Modus), 1 kV, conforming to EN/IEC 61000-4-5
- Steuerkreis: Stoßspannungen (Gleichtakt), 1 kV, conforming to EN/IEC 61000-4-5
- Kommunikation: Stoßspannungen (Gleichtakt), 2 kV, conforming to EN/IEC 61000-4-5
- Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (serieller Modus), 2 kV, conforming to EN/IEC 61000-4-5
- Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (Gleichtakt), 4 kV, conforming to EN/IEC 61000-4-5
- 宽度:
- 91 mm
- 身高:
- 61 mm
- 深度:
- 122,5 mm
- 产品重量:
- 0,53 kg
- Web服务:
- Webserver
- 兼容性代码:
- LTMR
Schneider LTMR27EBD 装配
- 标准:
- CSA C22.2 Nr. 14
- EN 60947-4-1
- IACS E10
- IEC 60947-4-1
- UL 508
- 产品认证:
- CCC
- BV
- KERI
- C-Tick
- GL
- ATEX
- RINA
- CSA
- EAC
- UL
- NOM
- DNV
- LROS (Lloyds register of shipping)
- ABS
- RMRoS
- 涂层:
- 12 x 24 Stundenzyklen entspricht EN/IEC 60068-2-30
- 48 h entspricht EN/IEC 60070-2-11
- TH entspricht EN/IEC 60068
- 耐火性:
- 650 °C entspricht EN/IEC 60695-2-12
- 960 °C entspricht UL 94
- 工作环境温度:
- -20…60 °C
- 储存环境温度:
- -40…80 °C
- 工作高度:
- <= 2.000 m ohne Leistungsminderung
- 机械坚固性:
- Schwingungen auf symmetrischer Schiene montiert: 1 Gn, 5 - 300 Hz entspricht EN/IEC 60068-2-6
- Schwingungen auf Platte montiert: 4 Gn, 5 - 300 Hz entspricht EN/IEC 60068-2-6
- Schocks Sinushalbwellenbeschleunigung: 15 Gn für 11 ms entspricht EN/IEC 60068-2-27
- Schutzart (IP):
- IP20
Schneider LTMR27EBD 装配
- 标准:
- CSA C22.2 Nr. 14
- EN 60947-4-1
- IACS E10
- IEC 60947-4-1
- UL 508
- 产品认证:
- CCC
- BV
- KERI
- C-Tick
- GL
- ATEX
- RINA
- CSA
- EAC
- UL
- NOM
- DNV
- LROS (Lloyds register of shipping)
- ABS
- RMRoS
- 涂层:
- 12 x 24 Stundenzyklen entspricht EN/IEC 60068-2-30
- 48 h entspricht EN/IEC 60070-2-11
- TH entspricht EN/IEC 60068
- 耐火性:
- 650 °C entspricht EN/IEC 60695-2-12
- 960 °C entspricht UL 94
- 工作环境温度:
- -20…60 °C
- 储存环境温度:
- -40…80 °C
- 工作高度:
- <= 2.000 m ohne Leistungsminderung
- 机械坚固性:
- Schwingungen auf symmetrischer Schiene montiert: 1 Gn, 5 - 300 Hz entspricht EN/IEC 60068-2-6
- Schwingungen auf Platte montiert: 4 Gn, 5 - 300 Hz entspricht EN/IEC 60068-2-6
- Schocks Sinushalbwellenbeschleunigung: 15 Gn für 11 ms entspricht EN/IEC 60068-2-27
- Schutzart (IP):
- IP20
Schneider LTMR27EBD 包装单位
- VPE 1类型:
- PCE
- VPE 1数量:
- 1
- VPE 1高度:
- 10,0 cm
- VPE 1宽度:
- 7,1 cm
- VPE 1长度:
- 13,5 cm
- VPE 1重量:
- 519,0 g
- VPE 2类型:
- S02
- VPE 2数量:
- 10
- VPE 2高度:
- 15,0 cm
- VPE 2宽度:
- 30,0 cm
- VPE 2长度:
- 40,0 cm
- VPE 2重量:
- 5,51 kg
Schneider LTMR27EBD 包装单位
- VPE 1类型:
- PCE
- VPE 1数量:
- 1
- VPE 1高度:
- 10,0 cm
- VPE 1宽度:
- 7,1 cm
- VPE 1长度:
- 13,5 cm
- VPE 1重量:
- 519,0 g
- VPE 2类型:
- S02
- VPE 2数量:
- 10
- VPE 2高度:
- 15,0 cm
- VPE 2宽度:
- 30,0 cm
- VPE 2长度:
- 40,0 cm
- VPE 2重量:
- 5,51 kg
Schneider LTMR27EBD 合同担保
- 保证:
- 18 months
Schneider LTMR27EBD 合同担保
- 保证:
- 18 months
