法国Schneider

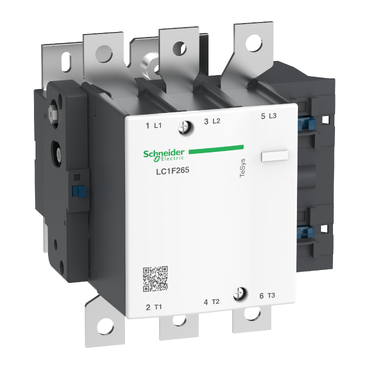

Schneider LC1F265
型号: LC1F265
电源接触器LC1F 3p，132 kW，265 A，400 V AC3
- 产品的环保性更多信息
Schneider LC1F265 基本属性
净重：8.540 KG
长度：213 mm
宽度：202 mm
高度：203 mm
Schneider LC1F265 主要特点
- 系列：
- TeSys
- 品名：
- TeSys F
- 产品或组件类型：
- Schütz
- 设备的简短描述：
- LC1F
- 接触器的应用：
- Ohmsche Last
- Motorsteuerung
- 使用类别：
- AC-3
- AC-4
- AC-1
- 电杆说明：
- 3P
- 动力支柱触点组成：
- 3 S
- [Ie]操作设计流程：
- 350 A (bei <40 °C) bei <= 440 V AC AC-1
- 265 A (bei <55 °C) bei <= 440 V AC AC-3
- Motorleistung (kW)：
- 132 kW bei 380 - 400 V AC 50/60 Hz (AC-3)
- 140 kW bei 415 V AC 50/60 Hz (AC-3)
- 140 kW bei 440 V AC 50/60 Hz (AC-3)
- 147 kW bei 1.000 V AC 50/60 Hz (AC-3)
- 160 kW bei 500 V AC 50/60 Hz (AC-3)
- 75 kW bei 220 - 240 V AC 50/60 Hz (AC-3)
- 160 kW bei 660 - 690 V AC 50/60 Hz (AC-3)
- 51 kW bei 400 V AC 50/60 Hz (AC-4)
Schneider LC1F265 主要特点
- 系列：
- TeSys
- 品名：
- TeSys F
- 产品或组件类型：
- Schütz
- 设备的简短描述：
- LC1F
- 接触器的应用：
- Ohmsche Last
- Motorsteuerung
- 使用类别：
- AC-3
- AC-4
- AC-1
- 电杆说明：
- 3P
- 动力支柱触点组成：
- 3 S
- [Ie]操作设计流程：
- 350 A (bei <40 °C) bei <= 440 V AC AC-1
- 265 A (bei <55 °C) bei <= 440 V AC AC-3
- Motorleistung (kW)：
- 132 kW bei 380 - 400 V AC 50/60 Hz (AC-3)
- 140 kW bei 415 V AC 50/60 Hz (AC-3)
- 140 kW bei 440 V AC 50/60 Hz (AC-3)
- 147 kW bei 1.000 V AC 50/60 Hz (AC-3)
- 160 kW bei 500 V AC 50/60 Hz (AC-3)
- 75 kW bei 220 - 240 V AC 50/60 Hz (AC-3)
- 160 kW bei 660 - 690 V AC 50/60 Hz (AC-3)
- 51 kW bei 400 V AC 50/60 Hz (AC-4)
Schneider LC1F265 其他功能
- 控制电路电压：
- 24...1000 V AC 40 - 400 Hz with LX1/LX9 coil
- 24...460 V DC with LX4 coil
- 100 - 250 V AC 50/60 Hz with LXE coil
- 100...380 V with LXE coil
- [Uimp]设计抗震性：
- 8 kV
- 浪涌类别：
- III
- [ih]露天的常规热流：
- 350 A (bei 40 °C)
- [Irms]：
- 2650 A AC entspricht IEC 60947-4-1
- 额定中断容量：
- 2120 A entspricht IEC 60947-4-1
- [Icw]设计短期电流电阻：
- 2200 A 40 °C - 10 s
- 1230 A 40 °C - 30 s
- 950 A 40 °C - 1 min
- 620 A 40 °C - 3 min
- 480 A 40 °C - 10 min
- 相关套期保值：
- 315 A aM bei <= 440 V
- 400 A gG bei <= 440 V
- 平均阻抗：
- 0,3 MOhm - Ith 350 A 50 Hz
- [Ui]设计绝缘电压：
- 1000 V entspricht IEC 60947-4-1
- 1500 V entspricht VDE 0110 Gruppe C
- 每极功率损耗：
- 37 W AC-1
- 21 W AC-3
- 控制电路电压限制：
- Betrieb: 0,85 - 1,1 Uc AC 40 - 400 Hz with LX1/LX9 coil
- Abfallspannung: 0,35 - 0,55 Uc AC 40 - 400 Hz with LX1/LX9 coil
- Betrieb: 0,85 - 1,1 Uc DC with LX4 coil
- Abfallspannung: 0,15 - 0,2 Uc DC with LX4 coil
- Betrieb: 85...275 V AC 50/60 Hz with LXE coil
- Abfallspannung: 0...60 V AC 50/60 Hz with LXE coil
- Betrieb: 85...418 V DC with LXE coil
- Abfallspannung: 0...45 V DC with LXE coil
- 热量排放：
- 8 W
- 2,2…2,5 W
- 响应时间：
- 40 - 65 ms Schließung für with LX1/LX9 coil
- 100 - 170 ms Öffnung für with LX1/LX9 coil
- 40 - 50 ms Schließung für with LX4 coil
- 40 - 65 ms Öffnung für with LX4 coil
- 40 - 80 ms Schließung für with LXE coil
- 6...54 ms Öffnung für with LXE coil
- 安装支架：
- Platte
- 标准：
- IEC 60947-1
- IEC 60947-4-1
- JIS C8201-4-1
- EN 60947-1
- EN 60947-4-1
- 产品认证：
- ABS
- CB
- DNV
- RMRoS
- UL
- CSA
- RINA
- LROS (Lloyds register of shipping)
- BV
- UKCA
- 终端：
- Stromkreis: Schiene 2 Kabel(n) - Schienenquerschnitt: 32 x 4 mm
- Stromkreis: Ringkabelschuhklemmen 1 Kabel(n) 240 mm²
- Stromkreis: Stecker 1 Kabel(n) 240 mm²
- Stromkreis: Schraubenverbindung
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm²starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²
- Steuerkreis: Schraubklemmenleisten 1,0 Kabel(n) 0,2…2,5 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1,0 Kabel(n) 0,25…2,5 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1,0 Kabel(n) 0,2…2,5 mm²starr ohne Kabelende
- [M] 拧紧力矩：
- Stromkreis: 35 Nm
- Steuerkreis: 1,2 Nm
- Steuerkreis: 0,6 Nm
- 机械使用寿命：
- 10 Mcycles
- 拧紧功率（VA）：
- 600…700 VA, 40 - 400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil
- 655…803 VA (at 20 °C)with LX4 coil
- 300…350 VA, 50/60 Hz cos phi 0,5 (at 20 °C)with LXE coil
- 300…310 VA (at 20 °C)with LXE coil
- 保持功耗（VA）：
- 8…10 VA, 40 - 400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil
- 3,68…4,53 VA (at 20 °C)with LX4 coil
- 4,5…7,0 VA, 50/60 Hz cos phi 0,5 (at 20 °C)with LXE coil
- 2,5…4,0 VA (at 20 °C)with LXE coil
- 最大工作速率：
- 2400 cyc/h 55 °C
- 兼容性代码：
- LC1F
- [Ue]工作设计电压：
- <= 1.000 V AC-1
- <= 690 V AC-3
- <= 690 V AC-4
- <= 460 V DC
Schneider LC1F265 其他功能
- 控制电路电压：
- 24...1000 V AC 40 - 400 Hz with LX1/LX9 coil
- 24...460 V DC with LX4 coil
- 100 - 250 V AC 50/60 Hz with LXE coil
- 100...380 V with LXE coil
- [Uimp]设计抗震性：
- 8 kV
- 浪涌类别：
- III
- [ih]露天的常规热流：
- 350 A (bei 40 °C)
- [Irms]：
- 2650 A AC entspricht IEC 60947-4-1
- 额定中断容量：
- 2120 A entspricht IEC 60947-4-1
- [Icw]设计短期电流电阻：
- 2200 A 40 °C - 10 s
- 1230 A 40 °C - 30 s
- 950 A 40 °C - 1 min
- 620 A 40 °C - 3 min
- 480 A 40 °C - 10 min
- 相关套期保值：
- 315 A aM bei <= 440 V
- 400 A gG bei <= 440 V
- 平均阻抗：
- 0,3 MOhm - Ith 350 A 50 Hz
- [Ui]设计绝缘电压：
- 1000 V entspricht IEC 60947-4-1
- 1500 V entspricht VDE 0110 Gruppe C
- 每极功率损耗：
- 37 W AC-1
- 21 W AC-3
- 控制电路电压限制：
- Betrieb: 0,85 - 1,1 Uc AC 40 - 400 Hz with LX1/LX9 coil
- Abfallspannung: 0,35 - 0,55 Uc AC 40 - 400 Hz with LX1/LX9 coil
- Betrieb: 0,85 - 1,1 Uc DC with LX4 coil
- Abfallspannung: 0,15 - 0,2 Uc DC with LX4 coil
- Betrieb: 85...275 V AC 50/60 Hz with LXE coil
- Abfallspannung: 0...60 V AC 50/60 Hz with LXE coil
- Betrieb: 85...418 V DC with LXE coil
- Abfallspannung: 0...45 V DC with LXE coil
- 热量排放：
- 8 W
- 2,2…2,5 W
- 响应时间：
- 40 - 65 ms Schließung für with LX1/LX9 coil
- 100 - 170 ms Öffnung für with LX1/LX9 coil
- 40 - 50 ms Schließung für with LX4 coil
- 40 - 65 ms Öffnung für with LX4 coil
- 40 - 80 ms Schließung für with LXE coil
- 6...54 ms Öffnung für with LXE coil
- 安装支架：
- Platte
- 标准：
- IEC 60947-1
- IEC 60947-4-1
- JIS C8201-4-1
- EN 60947-1
- EN 60947-4-1
- 产品认证：
- ABS
- CB
- DNV
- RMRoS
- UL
- CSA
- RINA
- LROS (Lloyds register of shipping)
- BV
- UKCA
- 终端：
- Stromkreis: Schiene 2 Kabel(n) - Schienenquerschnitt: 32 x 4 mm
- Stromkreis: Ringkabelschuhklemmen 1 Kabel(n) 240 mm²
- Stromkreis: Stecker 1 Kabel(n) 240 mm²
- Stromkreis: Schraubenverbindung
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm²starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²
- Steuerkreis: Schraubklemmenleisten 1,0 Kabel(n) 0,2…2,5 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1,0 Kabel(n) 0,25…2,5 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1,0 Kabel(n) 0,2…2,5 mm²starr ohne Kabelende
- [M] 拧紧力矩：
- Stromkreis: 35 Nm
- Steuerkreis: 1,2 Nm
- Steuerkreis: 0,6 Nm
- 机械使用寿命：
- 10 Mcycles
- 拧紧功率（VA）：
- 600…700 VA, 40 - 400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil
- 655…803 VA (at 20 °C)with LX4 coil
- 300…350 VA, 50/60 Hz cos phi 0,5 (at 20 °C)with LXE coil
- 300…310 VA (at 20 °C)with LXE coil
- 保持功耗（VA）：
- 8…10 VA, 40 - 400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil
- 3,68…4,53 VA (at 20 °C)with LX4 coil
- 4,5…7,0 VA, 50/60 Hz cos phi 0,5 (at 20 °C)with LXE coil
- 2,5…4,0 VA (at 20 °C)with LXE coil
- 最大工作速率：
- 2400 cyc/h 55 °C
- 兼容性代码：
- LC1F
- [Ue]工作设计电压：
- <= 1.000 V AC-1
- <= 690 V AC-3
- <= 690 V AC-4
- <= 460 V DC
Schneider LC1F265 装配
- Schutzart (IP)：
- IP20 Vorderseite mit Schutzabdeckungen entspricht IEC 60529
- IP20 Vorderseite mit Schutzabdeckungen entspricht VDE 0106
- 涂层：
- TH
- 工作环境温度：
- -5…55 °C
- 储存环境温度：
- -60…80 °C
- 允许设备环境温度：
- -40…70 °C
- 安装高度：
- 3.000 m ohne Leistungsreduzierung
- 机械坚固性：
- Schwingungen Schütz geöffnet: 2 Gn, 5 - 300 Hz
- Schwingungen Schütz geschlossen: 5 Gn, 5 - 300 Hz
- Schocks Schütz geöffnet: 6 Gn für 1/2-Sinuswelle (11 ms)
- Schocks Schütz geschlossen: 15 Gn für 1/2-Sinuswelle (11 ms)
- 身高：
- 203 mm
- 宽度：
- 201,5 mm
- 深度：
- 213 mm
- 产品重量：
- 8,54 kg
Schneider LC1F265 装配
- Schutzart (IP)：
- IP20 Vorderseite mit Schutzabdeckungen entspricht IEC 60529
- IP20 Vorderseite mit Schutzabdeckungen entspricht VDE 0106
- 涂层：
- TH
- 工作环境温度：
- -5…55 °C
- 储存环境温度：
- -60…80 °C
- 允许设备环境温度：
- -40…70 °C
- 安装高度：
- 3.000 m ohne Leistungsreduzierung
- 机械坚固性：
- Schwingungen Schütz geöffnet: 2 Gn, 5 - 300 Hz
- Schwingungen Schütz geschlossen: 5 Gn, 5 - 300 Hz
- Schocks Schütz geöffnet: 6 Gn für 1/2-Sinuswelle (11 ms)
- Schocks Schütz geschlossen: 15 Gn für 1/2-Sinuswelle (11 ms)
- 身高：
- 203 mm
- 宽度：
- 201,5 mm
- 深度：
- 213 mm
- 产品重量：
- 8,54 kg
Schneider LC1F265 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 25,000 cm
- VPE 1宽度：
- 25,000 cm
- VPE 1长度：
- 28,000 cm
- VPE 1重量：
- 7,159 kg
- VPE 2类型：
- P06
- VPE 2数量：
- 12
- VPE 2高度：
- 75,000 cm
- VPE 2宽度：
- 60,000 cm
- VPE 2长度：
- 80,000 cm
- VPE 2重量：
- 95,140 kg
Schneider LC1F265 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 25,000 cm
- VPE 1宽度：
- 25,000 cm
- VPE 1长度：
- 28,000 cm
- VPE 1重量：
- 7,159 kg
- VPE 2类型：
- P06
- VPE 2数量：
- 12
- VPE 2高度：
- 75,000 cm
- VPE 2宽度：
- 60,000 cm
- VPE 2长度：
- 80,000 cm
- VPE 2重量：
- 95,140 kg
Schneider LC1F265 合同担保
- 保证：
- 18 months
Schneider LC1F265 合同担保
- 保证：
- 18 months
