LC1D115004M7

LC1D115004M7

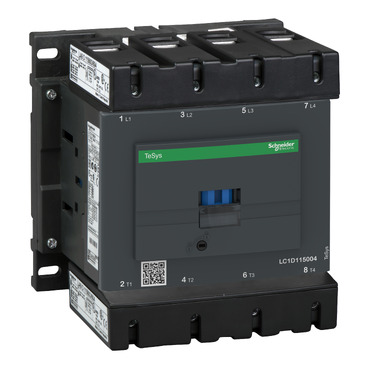

LC1D115004M7 Schneider 原厂跨境代采
LC1D115004M7 Schneider 原厂跨境代采
LC1D115004M7基本信息

型号: LC1D115004M7

参考面价： 794.00 EUR

电源接触器LC1D 4p，线圈220 V AC
  • 产品的环保性更多信息
LC1D115004M7基本属性
净重：2.860 KG
长度：132 mm
宽度：150 mm
高度：158 mm
LC1D115004M7主要特点
系列：
TeSys
系列：
TeSys Deca
产品或组件类型：
Schütz
设备的简短描述：
LC1D
接触器的应用：
Ohmsche Last
使用类别：
  • AC-1
  • AC-3
  • AC-3e
  • AC-4
电杆说明：
4P
[Ue]工作设计电压：
  • Stromkreis: <= 1.000 V AC 25 - 400 Hz
  • Stromkreis: <= 460 V DC
[Ie]操作设计流程：
200 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis
[Uc]控制电路电压：
220 V AC 50/60 Hz
LC1D115004M7主要特点
系列：
TeSys
系列：
TeSys Deca
产品或组件类型：
Schütz
设备的简短描述：
LC1D
接触器的应用：
Ohmsche Last
使用类别：
  • AC-1
  • AC-3
  • AC-3e
  • AC-4
电杆说明：
4P
[Ue]工作设计电压：
  • Stromkreis: <= 1.000 V AC 25 - 400 Hz
  • Stromkreis: <= 460 V DC
[Ie]操作设计流程：
200 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis
[Uc]控制电路电压：
220 V AC 50/60 Hz
LC1D115004M7其他功能
兼容性代码：
LC1D
动力支柱触点组成：
4 S
安全罩：
Mit
[ih]露天的常规热流：
200 A (bei 60 °C) für Stromkreis
[Irms]：
1260 A bei 440 V für Stromkreis entspricht IEC 60947
额定中断容量：
1100 A bei 440 V für Stromkreis entspricht IEC 60947
[Icw]设计短期电流电阻：
  • 250 A 40 °C - 10 min für Stromkreis
  • 550 A 40 °C - 1 min für Stromkreis
  • 950 A 40 °C - 10 s für Stromkreis
  • 1100 A 40 °C - 1 s für Stromkreis
相关套期保值：
  • 250 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
  • 200 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
平均阻抗：
0,6 MOhm - Ith 200 A 50 Hz für Stromkreis
每极功率损耗：
24 W AC-1
[Ui]设计绝缘电压：
  • Stromkreis: 600 V CSA zertifiziert
  • Stromkreis: 600 V UL zertifiziert
  • Stromkreis: 1000 V entspricht IEC 60947-4-1
浪涌类别：
III
污染程度：
3
[Uimp]设计抗震性：
8 kV entspricht IEC 60947
安全级别：
  • B10d = 684932 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
  • B10d = 10000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
机械使用寿命：
8 Mcycles
电气使用寿命：
0,8 Mcycles 200 A AC-1 bei Ue <= 440 V
控制电路类型：
AC bei 50/60 Hz
线圈技术：
Integrierte bidirektionaler Spitzenbegrenzungsdioden-Suppressor
控制电路电压限制：
  • 0,3 - 0,5 Uc (-40…70 °C):Abfallspannung AC 50/60 Hz
  • 0,8 - 1,15 Uc (-40…55 °C):Betrieb AC 50/60 Hz
  • 1 - 1,15 Uc (55…70 °C):Betrieb AC 50/60 Hz
拧紧功率（VA）：
  • 280…350 VA 60 Hz cos phi 0,8 (bei 20 °C)
  • 280…350 VA 50 Hz cos phi 0,8 (bei 20 °C)
保持功耗（VA）：
  • 2…18 VA 60 Hz cos phi 0,3 (bei 20 °C)
  • 2…18 VA 50 Hz cos phi 0,3 (bei 20 °C)
热量排放：
3…8 W at 50/60 Hz
运行时间：
  • 6 - 20 ms Öffnung
  • 20 - 50 ms Schließung
最大工作速率：
2400 cyc/h 60 °C
终端：
  • Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: starr ohne Kabelende
  • Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: starr ohne Kabelende
  • Stromkreis: Stecker 1 10…120 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Stromkreis: Stecker 2 10…50 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Stromkreis: Stecker 1 10…120 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Stromkreis: Stecker 2 10…50 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Stromkreis: Stecker 1 10…120 mm² - Kabelfestigkeit: starr ohne Kabelende
  • Stromkreis: Stecker 2 10…50 mm² - Kabelfestigkeit: starr ohne Kabelende
[M] 拧紧力矩：
  • Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher flach Ø 6
  • Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Philips Nr. 2
  • Stromkreis: 12 Nm - auf Stecker Sechskant Schraubenkopf 4 mm
  • Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Position Nr. 2
安装支架：
  • Schiene
  • Platte
LC1D115004M7其他功能
兼容性代码：
LC1D
动力支柱触点组成：
4 S
安全罩：
Mit
[ih]露天的常规热流：
200 A (bei 60 °C) für Stromkreis
[Irms]：
1260 A bei 440 V für Stromkreis entspricht IEC 60947
额定中断容量：
1100 A bei 440 V für Stromkreis entspricht IEC 60947
[Icw]设计短期电流电阻：
  • 250 A 40 °C - 10 min für Stromkreis
  • 550 A 40 °C - 1 min für Stromkreis
  • 950 A 40 °C - 10 s für Stromkreis
  • 1100 A 40 °C - 1 s für Stromkreis
相关套期保值：
  • 250 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
  • 200 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
平均阻抗：
0,6 MOhm - Ith 200 A 50 Hz für Stromkreis
每极功率损耗：
24 W AC-1
[Ui]设计绝缘电压：
  • Stromkreis: 600 V CSA zertifiziert
  • Stromkreis: 600 V UL zertifiziert
  • Stromkreis: 1000 V entspricht IEC 60947-4-1
浪涌类别：
III
污染程度：
3
[Uimp]设计抗震性：
8 kV entspricht IEC 60947
安全级别：
  • B10d = 684932 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
  • B10d = 10000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
机械使用寿命：
8 Mcycles
电气使用寿命：
0,8 Mcycles 200 A AC-1 bei Ue <= 440 V
控制电路类型：
AC bei 50/60 Hz
线圈技术：
Integrierte bidirektionaler Spitzenbegrenzungsdioden-Suppressor
控制电路电压限制：
  • 0,3 - 0,5 Uc (-40…70 °C):Abfallspannung AC 50/60 Hz
  • 0,8 - 1,15 Uc (-40…55 °C):Betrieb AC 50/60 Hz
  • 1 - 1,15 Uc (55…70 °C):Betrieb AC 50/60 Hz
拧紧功率（VA）：
  • 280…350 VA 60 Hz cos phi 0,8 (bei 20 °C)
  • 280…350 VA 50 Hz cos phi 0,8 (bei 20 °C)
保持功耗（VA）：
  • 2…18 VA 60 Hz cos phi 0,3 (bei 20 °C)
  • 2…18 VA 50 Hz cos phi 0,3 (bei 20 °C)
热量排放：
3…8 W at 50/60 Hz
运行时间：
  • 6 - 20 ms Öffnung
  • 20 - 50 ms Schließung
最大工作速率：
2400 cyc/h 60 °C
终端：
  • Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: starr ohne Kabelende
  • Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: starr ohne Kabelende
  • Stromkreis: Stecker 1 10…120 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Stromkreis: Stecker 2 10…50 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Stromkreis: Stecker 1 10…120 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Stromkreis: Stecker 2 10…50 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Stromkreis: Stecker 1 10…120 mm² - Kabelfestigkeit: starr ohne Kabelende
  • Stromkreis: Stecker 2 10…50 mm² - Kabelfestigkeit: starr ohne Kabelende
[M] 拧紧力矩：
  • Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher flach Ø 6
  • Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Philips Nr. 2
  • Stromkreis: 12 Nm - auf Stecker Sechskant Schraubenkopf 4 mm
  • Steuerkreis: 1,2 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Position Nr. 2
安装支架：
  • Schiene
  • Platte
LC1D115004M7装配
标准：
  • CSA C22.2 Nr. 14
  • EN 60947-4-1
  • EN 60947-5-1
  • IEC 60947-4-1
  • IEC 60947-5-1
  • UL 508
产品认证：
  • CCC
  • RINA
  • GOST
  • UL
  • CSA
  • LROS (Lloyds register of shipping)
  • BV
  • GL
  • DNV
  • UKCA
保护等级（IP）：
IP20 Vorderseite entspricht IEC 60529
保护性处理：
TH entspricht IEC 60068-2-30
耐气候性：
  • entspricht IACS E10 Feuchtwärme-Exposition
  • entspricht IEC 60947-1 Anhang Q Kategorie D Feuchtwärme-Exposition
允许设备环境温度：
  • -40…60 °C
  • 60…70 °C mit Unterlastung
工作高度：
0 - 3.000 m
耐火性：
850 °C entspricht IEC 60695-2-1
阻燃性：
V1 entspricht UL 94
机械坚固性：
  • Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz)
  • Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz)
  • Schocks Schütz geschlossen (15 Gn für 11 ms)
  • Schocks Schütz geöffnet (6 Gn für 11 ms)
身高：
158 mm
宽度：
150 mm
深度：
132 mm
产品重量：
2,86 kg
LC1D115004M7装配
标准：
  • CSA C22.2 Nr. 14
  • EN 60947-4-1
  • EN 60947-5-1
  • IEC 60947-4-1
  • IEC 60947-5-1
  • UL 508
产品认证：
  • CCC
  • RINA
  • GOST
  • UL
  • CSA
  • LROS (Lloyds register of shipping)
  • BV
  • GL
  • DNV
  • UKCA
保护等级（IP）：
IP20 Vorderseite entspricht IEC 60529
保护性处理：
TH entspricht IEC 60068-2-30
耐气候性：
  • entspricht IACS E10 Feuchtwärme-Exposition
  • entspricht IEC 60947-1 Anhang Q Kategorie D Feuchtwärme-Exposition
允许设备环境温度：
  • -40…60 °C
  • 60…70 °C mit Unterlastung
工作高度：
0 - 3.000 m
耐火性：
850 °C entspricht IEC 60695-2-1
阻燃性：
V1 entspricht UL 94
机械坚固性：
  • Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz)
  • Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz)
  • Schocks Schütz geschlossen (15 Gn für 11 ms)
  • Schocks Schütz geöffnet (6 Gn für 11 ms)
身高：
158 mm
宽度：
150 mm
深度：
132 mm
产品重量：
2,86 kg
LC1D115004M7包装单位
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
19,500 cm
VPE 1宽度：
21,000 cm
VPE 1长度：
21,000 cm
VPE 1重量：
2,971 kg
VPE 2类型：
P06
VPE 2数量：
18
VPE 2高度：
75,000 cm
VPE 2宽度：
60,000 cm
VPE 2长度：
80,000 cm
VPE 2重量：
66,478 kg
LC1D115004M7包装单位
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
19,500 cm
VPE 1宽度：
21,000 cm
VPE 1长度：
21,000 cm
VPE 1重量：
2,971 kg
VPE 2类型：
P06
VPE 2数量：
18
VPE 2高度：
75,000 cm
VPE 2宽度：
60,000 cm
VPE 2长度：
80,000 cm
VPE 2重量：
66,478 kg
LC1D115004M7合同担保
保证：
18 months
LC1D115004M7合同担保
保证：
18 months
