法国Schneider
Schneider C63H32M500
型号: C63H32M500
参考面价： 3623.00 EUR

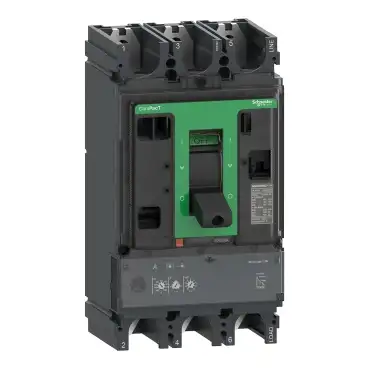

紧凑型断路器Compact NSX630H，带Micrologic 2.3M 3P3D 500A，70kA/415V AC
- 产品的环保性更多信息
Schneider C63H32M500 基本属性
净重：6.200 KG
Schneider C63H32M500 主要特点
- 系列：
- ComPacT neue Generation
- 系列：
- ComPacT neue Generation
- 品名：
- ComPacT NSX neue Generation
- 品名：
- ComPacT NSX neue Generation
- 设备的简短描述：
- NSX630H
- 设备的简短描述：
- NSX630H
- 产品或组件类型：
- Leistungsschalter
- 产品或组件类型：
- Leistungsschalter
- 设备应用程序：
- Motorschutz
- 设备应用程序：
- Motorschutz
- 电杆说明：
- 3P
- 电杆说明：
- 3P
- 受保护电杆说明：
- 3D
- 受保护电杆说明：
- 3D
- [In]设计电流：
- 500 A bei 65 °C
- [In]设计电流：
- 500 A bei 65 °C
- [Ue]工作设计电压：
- 690 V AC 50/60 Hz
- [Ue]工作设计电压：
- 690 V AC 50/60 Hz
- 网络类型：
- AC
- 网络类型：
- AC
- 网络频率：
- 50/60 Hz
- 网络频率：
- 50/60 Hz
- 适用于绝缘：
- Ja entspricht EN/IEC 60947-2
- 适用于绝缘：
- Ja entspricht EN/IEC 60947-2
- 使用类别：
- Kategorie A
- 使用类别：
- Kategorie A
- [Icu]设计短路开关容量：
- 100 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
- 70 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
- 65 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2
- 50 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2
- 35 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2
- 20 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
- 20 kA bei 600 V AC 50/60 Hz entspricht UL 508
- [Icu]设计短路开关容量：
- 100 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
- 70 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
- 65 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2
- 50 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2
- 35 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2
- 20 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
- 20 kA bei 600 V AC 50/60 Hz entspricht UL 508
- 性能水平：
- H 70 kA 415 V AC
- 性能水平：
- H 70 kA 415 V AC
- 触发器名称：
- Micrologic 2.3 M
- 触发器名称：
- Micrologic 2.3 M
- 触发器技术：
- Elektronisch
- 触发器技术：
- Elektronisch
- 触发保护功能：
- LSoI
- 触发保护功能：
- LSoI
- 控件类型：
- Kippschalter
- 控件类型：
- Kippschalter
- 断路器组件类型：
- Fixiert
- 断路器组件类型：
- Fixiert
Schneider C63H32M500 主要特点
- 系列：
- ComPacT neue Generation
- 系列：
- ComPacT neue Generation
- 品名：
- ComPacT NSX neue Generation
- 品名：
- ComPacT NSX neue Generation
- 设备的简短描述：
- NSX630H
- 设备的简短描述：
- NSX630H
- 产品或组件类型：
- Leistungsschalter
- 产品或组件类型：
- Leistungsschalter
- 设备应用程序：
- Motorschutz
- 设备应用程序：
- Motorschutz
- 电杆说明：
- 3P
- 电杆说明：
- 3P
- 受保护电杆说明：
- 3D
- 受保护电杆说明：
- 3D
- [In]设计电流：
- 500 A bei 65 °C
- [In]设计电流：
- 500 A bei 65 °C
- [Ue]工作设计电压：
- 690 V AC 50/60 Hz
- [Ue]工作设计电压：
- 690 V AC 50/60 Hz
- 网络类型：
- AC
- 网络类型：
- AC
- 网络频率：
- 50/60 Hz
- 网络频率：
- 50/60 Hz
- 适用于绝缘：
- Ja entspricht EN/IEC 60947-2
- 适用于绝缘：
- Ja entspricht EN/IEC 60947-2
- 使用类别：
- Kategorie A
- 使用类别：
- Kategorie A
- [Icu]设计短路开关容量：
- 100 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
- 70 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
- 65 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2
- 50 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2
- 35 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2
- 20 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
- 20 kA bei 600 V AC 50/60 Hz entspricht UL 508
- [Icu]设计短路开关容量：
- 100 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
- 70 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
- 65 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2
- 50 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2
- 35 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2
- 20 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
- 20 kA bei 600 V AC 50/60 Hz entspricht UL 508
- 性能水平：
- H 70 kA 415 V AC
- 性能水平：
- H 70 kA 415 V AC
- 触发器名称：
- Micrologic 2.3 M
- 触发器名称：
- Micrologic 2.3 M
- 触发器技术：
- Elektronisch
- 触发器技术：
- Elektronisch
- 触发保护功能：
- LSoI
- 触发保护功能：
- LSoI
- 控件类型：
- Kippschalter
- 控件类型：
- Kippschalter
- 断路器组件类型：
- Fixiert
- 断路器组件类型：
- Fixiert
Schneider C63H32M500 其他功能
- [Ui]设计绝缘电压：
- 800 V AC 50/60 Hz
- [Ui]设计绝缘电压：
- 800 V AC 50/60 Hz
- [Uimp]设计抗震性：
- 8 kV
- [Uimp]设计抗震性：
- 8 kV
- [Ics]设计短路开关容量：
- 100 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
- 70 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
- 65 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2
- 50 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2
- 11 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2
- 10 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
- [Ics]设计短路开关容量：
- 100 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
- 70 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
- 65 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2
- 50 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2
- 11 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2
- 10 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
- 机械使用寿命：
- 15000 Zyklen
- 机械使用寿命：
- 15000 Zyklen
- 电气使用寿命：
- 8000 Zyklen bei 440 V In/2
- 4000 Zyklen bei 440 V In
- 6000 Zyklen bei 690 V In/2
- 2000 Zyklen bei 690 V In
- 电气使用寿命：
- 8000 Zyklen bei 440 V In/2
- 4000 Zyklen bei 440 V In
- 6000 Zyklen bei 690 V In/2
- 2000 Zyklen bei 690 V In
- 每极功率损耗：
- 25 W
- 每极功率损耗：
- 25 W
- 安装支架：
- Rückwand
- 安装支架：
- Rückwand
- 安装位置：
- Horizontal und vertikal
- Auf dem Rücken liegend
- 安装位置：
- Horizontal und vertikal
- Auf dem Rücken liegend
- 顶部的连接：
- Vorne
- 顶部的连接：
- Vorne
- 底部连接：
- Vorne
- 底部连接：
- Vorne
- 连接网格：
- 45 mm
- 连接网格：
- 45 mm
- 保护类型：
- L : für Überlastschutz (Langzeit)
- SO : für Kurzzeit-Kurzschlussschutz mit fester Verzögerung
- I : für unverzögerter Kurzschlussschutz
- 保护类型：
- L : für Überlastschutz (Langzeit)
- SO : für Kurzzeit-Kurzschlussschutz mit fester Verzögerung
- I : für unverzögerter Kurzschlussschutz
- 触发器功率：
- 500 A bei 65 °C
- 触发器功率：
- 500 A bei 65 °C
- 发动机触发器类：
- 20
- 10
- 5
- 发动机触发器类：
- 20
- 10
- 5
- 额外的发动机保护：
- Phasenunsymmetrie
- 额外的发动机保护：
- Phasenunsymmetrie
- [Ir] Typ der Einstellung der Langzeitaufnahme (thermischer Schutz)：
- 9 regelbare Einstellungen
- [Ir] Typ der Einstellung der Langzeitaufnahme (thermischer Schutz)：
- 9 regelbare Einstellungen
- [Ir]长期保护摄入量设定范围：
- 250 - 500 A
- [Ir]长期保护摄入量设定范围：
- 250 - 500 A
- [tr]设置长期保护延迟的类型：
- Fixiert
- [tr]设置长期保护延迟的类型：
- Fixiert
- [tr]长期保护延时调整范围：
- 120 s bei 1,5 x Ir für die Reiseklasse 5
- 6,5 s bei 6 x Ir für die Reiseklasse 5
- 5 s bei 7,2 x Ir für die Reiseklasse 5
- 240 s bei 1,5 x Ir für die Reiseklasse 10
- 13,5 s bei 6 x Ir für die Reiseklasse 10
- 10 s bei 7,2 x Ir für die Reiseklasse 10
- 480 s bei 1,5 x Ir für die Reiseklasse 20
- 26 s bei 6 x Ir für die Reiseklasse 20
- 20 s bei 7,2 x Ir für die Reiseklasse 20
- [tr]长期保护延时调整范围：
- 120 s bei 1,5 x Ir für die Reiseklasse 5
- 6,5 s bei 6 x Ir für die Reiseklasse 5
- 5 s bei 7,2 x Ir für die Reiseklasse 5
- 240 s bei 1,5 x Ir für die Reiseklasse 10
- 13,5 s bei 6 x Ir für die Reiseklasse 10
- 10 s bei 7,2 x Ir für die Reiseklasse 10
- 480 s bei 1,5 x Ir für die Reiseklasse 20
- 26 s bei 6 x Ir für die Reiseklasse 20
- 20 s bei 7,2 x Ir für die Reiseklasse 20
- 热储存：
- 20 Minuten vor und nach der Auslösung
- 热储存：
- 20 Minuten vor und nach der Auslösung
- [Isd]设置短期保护的类型：
- 9 regelbare Einstellungen
- [Isd]设置短期保护的类型：
- 9 regelbare Einstellungen
- [Isd]短期保护整定范围：
- 5 - 13 x Ir
- [Isd]短期保护整定范围：
- 5 - 13 x Ir
- [tsd]设置短期保护延迟的类型：
- Fixiert
- [tsd]设置短期保护延迟的类型：
- Fixiert
- [Ii]立即短路保护的设置类型：
- Fixiert
- [Ii]立即短路保护的设置类型：
- Fixiert
- [Ii]立即短路保护整定范围：
- 6.500 A
- [Ii]立即短路保护整定范围：
- 6.500 A
- 接地故障保护：
- Ohne
- 接地故障保护：
- Ohne
- 区域选择性锁定ZSI：
- Ohne
- 区域选择性锁定ZSI：
- Ohne
- 电气辅助槽的数量：
- 6 Steckplatz (Steckplätze)
- 电气辅助槽的数量：
- 6 Steckplatz (Steckplätze)
- 本地信号：
- Blinkende LED (grün) für betriebsbereit
- LED 95 % Ith (rot) für Temperatur über dem Sollwert
- 本地信号：
- Blinkende LED (grün) für betriebsbereit
- LED 95 % Ith (rot) für Temperatur über dem Sollwert
- Breite (B)：
- 140 mm
- Breite (B)：
- 140 mm
- Höhe (H)：
- 255 mm
- Höhe (H)：
- 255 mm
- Tiefe (T)：
- 110 mm
- Tiefe (T)：
- 110 mm
- 产品重量：
- 6,2 kg
- 产品重量：
- 6,2 kg
Schneider C63H32M500 其他功能
- [Ui]设计绝缘电压：
- 800 V AC 50/60 Hz
- [Ui]设计绝缘电压：
- 800 V AC 50/60 Hz
- [Uimp]设计抗震性：
- 8 kV
- [Uimp]设计抗震性：
- 8 kV
- [Ics]设计短路开关容量：
- 100 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
- 70 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
- 65 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2
- 50 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2
- 11 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2
- 10 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
- [Ics]设计短路开关容量：
- 100 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
- 70 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
- 65 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2
- 50 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2
- 11 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2
- 10 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
- 机械使用寿命：
- 15000 Zyklen
- 机械使用寿命：
- 15000 Zyklen
- 电气使用寿命：
- 8000 Zyklen bei 440 V In/2
- 4000 Zyklen bei 440 V In
- 6000 Zyklen bei 690 V In/2
- 2000 Zyklen bei 690 V In
- 电气使用寿命：
- 8000 Zyklen bei 440 V In/2
- 4000 Zyklen bei 440 V In
- 6000 Zyklen bei 690 V In/2
- 2000 Zyklen bei 690 V In
- 每极功率损耗：
- 25 W
- 每极功率损耗：
- 25 W
- 安装支架：
- Rückwand
- 安装支架：
- Rückwand
- 安装位置：
- Horizontal und vertikal
- Auf dem Rücken liegend
- 安装位置：
- Horizontal und vertikal
- Auf dem Rücken liegend
- 顶部的连接：
- Vorne
- 顶部的连接：
- Vorne
- 底部连接：
- Vorne
- 底部连接：
- Vorne
- 连接网格：
- 45 mm
- 连接网格：
- 45 mm
- 保护类型：
- L : für Überlastschutz (Langzeit)
- SO : für Kurzzeit-Kurzschlussschutz mit fester Verzögerung
- I : für unverzögerter Kurzschlussschutz
- 保护类型：
- L : für Überlastschutz (Langzeit)
- SO : für Kurzzeit-Kurzschlussschutz mit fester Verzögerung
- I : für unverzögerter Kurzschlussschutz
- 触发器功率：
- 500 A bei 65 °C
- 触发器功率：
- 500 A bei 65 °C
- 发动机触发器类：
- 20
- 10
- 5
- 发动机触发器类：
- 20
- 10
- 5
- 额外的发动机保护：
- Phasenunsymmetrie
- 额外的发动机保护：
- Phasenunsymmetrie
- [Ir] Typ der Einstellung der Langzeitaufnahme (thermischer Schutz)：
- 9 regelbare Einstellungen
- [Ir] Typ der Einstellung der Langzeitaufnahme (thermischer Schutz)：
- 9 regelbare Einstellungen
- [Ir]长期保护摄入量设定范围：
- 250 - 500 A
- [Ir]长期保护摄入量设定范围：
- 250 - 500 A
- [tr]设置长期保护延迟的类型：
- Fixiert
- [tr]设置长期保护延迟的类型：
- Fixiert
- [tr]长期保护延时调整范围：
- 120 s bei 1,5 x Ir für die Reiseklasse 5
- 6,5 s bei 6 x Ir für die Reiseklasse 5
- 5 s bei 7,2 x Ir für die Reiseklasse 5
- 240 s bei 1,5 x Ir für die Reiseklasse 10
- 13,5 s bei 6 x Ir für die Reiseklasse 10
- 10 s bei 7,2 x Ir für die Reiseklasse 10
- 480 s bei 1,5 x Ir für die Reiseklasse 20
- 26 s bei 6 x Ir für die Reiseklasse 20
- 20 s bei 7,2 x Ir für die Reiseklasse 20
- [tr]长期保护延时调整范围：
- 120 s bei 1,5 x Ir für die Reiseklasse 5
- 6,5 s bei 6 x Ir für die Reiseklasse 5
- 5 s bei 7,2 x Ir für die Reiseklasse 5
- 240 s bei 1,5 x Ir für die Reiseklasse 10
- 13,5 s bei 6 x Ir für die Reiseklasse 10
- 10 s bei 7,2 x Ir für die Reiseklasse 10
- 480 s bei 1,5 x Ir für die Reiseklasse 20
- 26 s bei 6 x Ir für die Reiseklasse 20
- 20 s bei 7,2 x Ir für die Reiseklasse 20
- 热储存：
- 20 Minuten vor und nach der Auslösung
- 热储存：
- 20 Minuten vor und nach der Auslösung
- [Isd]设置短期保护的类型：
- 9 regelbare Einstellungen
- [Isd]设置短期保护的类型：
- 9 regelbare Einstellungen
- [Isd]短期保护整定范围：
- 5 - 13 x Ir
- [Isd]短期保护整定范围：
- 5 - 13 x Ir
- [tsd]设置短期保护延迟的类型：
- Fixiert
- [tsd]设置短期保护延迟的类型：
- Fixiert
- [Ii]立即短路保护的设置类型：
- Fixiert
- [Ii]立即短路保护的设置类型：
- Fixiert
- [Ii]立即短路保护整定范围：
- 6.500 A
- [Ii]立即短路保护整定范围：
- 6.500 A
- 接地故障保护：
- Ohne
- 接地故障保护：
- Ohne
- 区域选择性锁定ZSI：
- Ohne
- 区域选择性锁定ZSI：
- Ohne
- 电气辅助槽的数量：
- 6 Steckplatz (Steckplätze)
- 电气辅助槽的数量：
- 6 Steckplatz (Steckplätze)
- 本地信号：
- Blinkende LED (grün) für betriebsbereit
- LED 95 % Ith (rot) für Temperatur über dem Sollwert
- 本地信号：
- Blinkende LED (grün) für betriebsbereit
- LED 95 % Ith (rot) für Temperatur über dem Sollwert
- Breite (B)：
- 140 mm
- Breite (B)：
- 140 mm
- Höhe (H)：
- 255 mm
- Höhe (H)：
- 255 mm
- Tiefe (T)：
- 110 mm
- Tiefe (T)：
- 110 mm
- 产品重量：
- 6,2 kg
- 产品重量：
- 6,2 kg
Schneider C63H32M500 装配
- 标准：
- EN/IEC 60947
- 标准：
- EN/IEC 60947
- 产品认证：
- CCC
- EAC
- Marine
- 产品认证：
- CCC
- EAC
- Marine
- 浪涌类别：
- Klasse II
- 浪涌类别：
- Klasse II
- 防震等级：
- Klasse II
- 防震等级：
- Klasse II
- 污染程度：
- 3 entspricht IEC 60664-1
- 污染程度：
- 3 entspricht IEC 60664-1
- Schutzart (IP)：
- IP40 entspricht IEC 60529
- Schutzart (IP)：
- IP40 entspricht IEC 60529
- Schutzart (IK)：
- IK07 entspricht IEC 62262
- Schutzart (IK)：
- IK07 entspricht IEC 62262
- 工作环境温度：
- -25…70 °C
- 工作环境温度：
- -25…70 °C
- 储存环境温度：
- -50…85 °C
- 储存环境温度：
- -50…85 °C
- 相对湿度：
- 0…95 %
- 相对湿度：
- 0…95 %
- 工作高度：
- 0 - 2.000 m ohne Leistungsminderung
- 2.000 - 5.000 m mit Unterlastung
- 工作高度：
- 0 - 2.000 m ohne Leistungsminderung
- 2.000 - 5.000 m mit Unterlastung
Schneider C63H32M500 装配
- 标准：
- EN/IEC 60947
- 标准：
- EN/IEC 60947
- 产品认证：
- CCC
- EAC
- Marine
- 产品认证：
- CCC
- EAC
- Marine
- 浪涌类别：
- Klasse II
- 浪涌类别：
- Klasse II
- 防震等级：
- Klasse II
- 防震等级：
- Klasse II
- 污染程度：
- 3 entspricht IEC 60664-1
- 污染程度：
- 3 entspricht IEC 60664-1
- Schutzart (IP)：
- IP40 entspricht IEC 60529
- Schutzart (IP)：
- IP40 entspricht IEC 60529
- Schutzart (IK)：
- IK07 entspricht IEC 62262
- Schutzart (IK)：
- IK07 entspricht IEC 62262
- 工作环境温度：
- -25…70 °C
- 工作环境温度：
- -25…70 °C
- 储存环境温度：
- -50…85 °C
- 储存环境温度：
- -50…85 °C
- 相对湿度：
- 0…95 %
- 相对湿度：
- 0…95 %
- 工作高度：
- 0 - 2.000 m ohne Leistungsminderung
- 2.000 - 5.000 m mit Unterlastung
- 工作高度：
- 0 - 2.000 m ohne Leistungsminderung
- 2.000 - 5.000 m mit Unterlastung
Schneider C63H32M500 包装单位
- VPE 1类型：
- PCE
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1数量：
- 1
- VPE 1高度：
- 23,8 cm
- VPE 1高度：
- 23,8 cm
- VPE 1宽度：
- 16,5 cm
- VPE 1宽度：
- 16,5 cm
- VPE 1长度：
- 31,0 cm
- VPE 1长度：
- 31,0 cm
- VPE 1重量：
- 5,819 kg
- VPE 1重量：
- 5,819 kg
Schneider C63H32M500 包装单位
- VPE 1类型：
- PCE
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1数量：
- 1
- VPE 1高度：
- 23,8 cm
- VPE 1高度：
- 23,8 cm
- VPE 1宽度：
- 16,5 cm
- VPE 1宽度：
- 16,5 cm
- VPE 1长度：
- 31,0 cm
- VPE 1长度：
- 31,0 cm
- VPE 1重量：
- 5,819 kg
- VPE 1重量：
- 5,819 kg
Schneider C63H32M500 合同担保
- 保证：
- 18 Monate
- 保证：
- 18 Monate
Schneider C63H32M500 合同担保
- 保证：
- 18 Monate
- 保证：
- 18 Monate
