Schneider BMI0703P12F原厂跨境代采

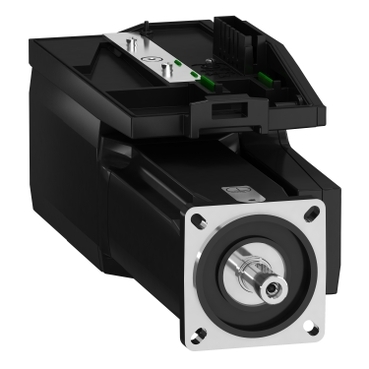

Schneider BMI0703P12F 集成伺服Lexium 32i，70m

Schneider
首页品牌中心BMI0703P12F

BMI0703P12F

BMI0703P12F基本信息

型号: BMI0703P12F

参考面价： 2920.00 EUR

集成伺服Lexium 32i，70mm，3相，2.96Nm，Passspring IP54，Multiturn128，制动器
  • 集成Lexium 32i伺服驱动器作为模块化插件系统，实现最佳应用集成
  • 带伺服电机和电力电子设备的驱动单元
  • 连续静止扭矩2.96 Nm
  • 集成编码器，作为128 P/U的多匝
  • 法兰尺寸70 mm，用于根据国际标准进行安装
  • 产品的环保性更多信息
BMI0703P12F基本属性
净重：6.500 KG
长度：339 mm
BMI0703P12F主要特点
兼容的产品系列：
Lexium 32i
兼容的产品系列：
Lexium 32i
设备的简短描述：
BMI
设备的简短描述：
BMI
产品或组件类型：
Servomotor mit Leistungsstufe
产品或组件类型：
Servomotor mit Leistungsstufe
BMI0703P12F主要特点
兼容的产品系列：
Lexium 32i
兼容的产品系列：
Lexium 32i
设备的简短描述：
BMI
设备的简短描述：
BMI
产品或组件类型：
Servomotor mit Leistungsstufe
产品或组件类型：
Servomotor mit Leistungsstufe
BMI0703P12F其他功能
最大机械速度：
8000 U/min
最大机械速度：
8000 U/min
Nennbetriebsspannung [U,nom]：
208-480 V -15 - +10 %
Nennbetriebsspannung [U,nom]：
208-480 V -15 - +10 %
电源电压限制：
208…480 V
电源电压限制：
208…480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50/60 Hz - 5 - 5 %
电源频率：
50/60 Hz - 5 - 5 %
工频限值：
47,5…63 Hz
工频限值：
47,5…63 Hz
EMC过滤器：
Integriert
EMC过滤器：
Integriert
输出设计电流：
2 A bei 8 kHz
输出设计电流：
2 A bei 8 kHz
输出电流3s峰值：
6 A bei 400 V für 3 s
输出电流3s峰值：
6 A bei 400 V für 3 s
静止时的持续电流：
2 A
静止时的持续电流：
2 A
静止时的永久力矩：
3,4 Nm bei 208-480 V 3 Phasen
静止时的永久力矩：
3,4 Nm bei 208-480 V 3 Phasen
静止时的峰值力矩：
  • 8,6 Nm bei 208 V 3 Phasen
  • 8,6 Nm bei 400 V 3 Phasen
  • 8,6 Nm bei 480 V 3 Phasen
静止时的峰值力矩：
  • 8,6 Nm bei 208 V 3 Phasen
  • 8,6 Nm bei 400 V 3 Phasen
  • 8,6 Nm bei 480 V 3 Phasen
额定输出功率：
  • 900 W bei 400 V 3 Phasen
  • 900 W bei 480 V 3 Phasen
  • 450 W bei 208 V 3 Phasen
额定输出功率：
  • 900 W bei 400 V 3 Phasen
  • 900 W bei 480 V 3 Phasen
  • 450 W bei 208 V 3 Phasen
额定转矩：
  • 2,9 Nm bei 208 V 3 Phasen
  • 2,7 Nm bei 400 V 3 Phasen
  • 2,3 Nm bei 480 V 3 Phasen
额定转矩：
  • 2,9 Nm bei 208 V 3 Phasen
  • 2,7 Nm bei 400 V 3 Phasen
  • 2,3 Nm bei 480 V 3 Phasen
额定转速：
  • 3300 rpm bei 400 V 3 Phasen
  • 1600 U/min bei 208 V 3 Phasen
  • 3900 rpm bei 480 V 3 Phasen
额定转速：
  • 3300 rpm bei 400 V 3 Phasen
  • 1600 U/min bei 208 V 3 Phasen
  • 3900 rpm bei 480 V 3 Phasen
最大电流Irms：
  • 12,5 A bei 400 V, 3 Phasen
  • 12,5 A bei 480 V, 3 Phasen
  • 12,5 A bei 208 V, 3 Phasen
最大电流Irms：
  • 12,5 A bei 400 V, 3 Phasen
  • 12,5 A bei 480 V, 3 Phasen
  • 12,5 A bei 208 V, 3 Phasen
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
轴端：
Mit Passfeder
轴端：
Mit Passfeder
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
14 mm
轴直径：
14 mm
波长：
30 mm
波长：
30 mm
宽键弹簧：
5 mm
宽键弹簧：
5 mm
反馈类型：
Absolut-SinCos Hiperface-Multiturn
反馈类型：
Absolut-SinCos Hiperface-Multiturn
分辨率速度反馈：
131072 Punkte/Umdrehung x 4096 Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung x 4096 Umdrehung
抱闸：
Mit
抱闸：
Mit
保持扭矩：
3 Nm Feststellbremse
保持扭矩：
3 Nm Feststellbremse
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
发动机法兰尺寸：
70 mm
发动机法兰尺寸：
70 mm
电气连接：
Steckverbinder für Platine
电气连接：
Steckverbinder für Platine
扭矩常数：
1,41 Nm/A bei 20 °C
扭矩常数：
1,41 Nm/A bei 20 °C
抗EMC常数：
95,39 V/krpm bei 20 °C
抗EMC常数：
95,39 V/krpm bei 20 °C
电机极数：
10
电机极数：
10
转子惯性：
1,78 kg.cm²
转子惯性：
1,78 kg.cm²
定子电阻：
7,99 Ohm bei 20 °C
定子电阻：
7,99 Ohm bei 20 °C
定子电感：
25,6 mH bei 20 °C
定子电感：
25,6 mH bei 20 °C
定子电气时间常数：
3,2 ms bei 20 °C
定子电气时间常数：
3,2 ms bei 20 °C
最大径向力Fr：
  • 730 N bei 1000 U/min
  • 580 N bei 2000 U/min
  • 510 N bei 3000 U/min
  • 460 N bei 4000 U/min
  • 430 N bei 5000 U/min
  • 400 N bei 6000 U/min
最大径向力Fr：
  • 730 N bei 1000 U/min
  • 580 N bei 2000 U/min
  • 510 N bei 3000 U/min
  • 460 N bei 4000 U/min
  • 430 N bei 5000 U/min
  • 400 N bei 6000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
制动拉力：
5 W
制动拉力：
5 W
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
339 mm
长：
339 mm
发动机级数：
3
发动机级数：
3
以腰围为中心：
60 mm
以腰围为中心：
60 mm
居中腰部深度：
2,5 mm
居中腰部深度：
2,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
5,5 mm
安装孔直径：
5,5 mm
安装孔的圆形直径：
75…82 mm
安装孔的圆形直径：
75…82 mm
垫片法兰：
2,5 mm
垫片法兰：
2,5 mm
BMI0703P12F其他功能
最大机械速度：
8000 U/min
最大机械速度：
8000 U/min
Nennbetriebsspannung [U,nom]：
208-480 V -15 - +10 %
Nennbetriebsspannung [U,nom]：
208-480 V -15 - +10 %
电源电压限制：
208…480 V
电源电压限制：
208…480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
电源频率：
50/60 Hz - 5 - 5 %
电源频率：
50/60 Hz - 5 - 5 %
工频限值：
47,5…63 Hz
工频限值：
47,5…63 Hz
EMC过滤器：
Integriert
EMC过滤器：
Integriert
输出设计电流：
2 A bei 8 kHz
输出设计电流：
2 A bei 8 kHz
输出电流3s峰值：
6 A bei 400 V für 3 s
输出电流3s峰值：
6 A bei 400 V für 3 s
静止时的持续电流：
2 A
静止时的持续电流：
2 A
静止时的永久力矩：
3,4 Nm bei 208-480 V 3 Phasen
静止时的永久力矩：
3,4 Nm bei 208-480 V 3 Phasen
静止时的峰值力矩：
  • 8,6 Nm bei 208 V 3 Phasen
  • 8,6 Nm bei 400 V 3 Phasen
  • 8,6 Nm bei 480 V 3 Phasen
静止时的峰值力矩：
  • 8,6 Nm bei 208 V 3 Phasen
  • 8,6 Nm bei 400 V 3 Phasen
  • 8,6 Nm bei 480 V 3 Phasen
额定输出功率：
  • 900 W bei 400 V 3 Phasen
  • 900 W bei 480 V 3 Phasen
  • 450 W bei 208 V 3 Phasen
额定输出功率：
  • 900 W bei 400 V 3 Phasen
  • 900 W bei 480 V 3 Phasen
  • 450 W bei 208 V 3 Phasen
额定转矩：
  • 2,9 Nm bei 208 V 3 Phasen
  • 2,7 Nm bei 400 V 3 Phasen
  • 2,3 Nm bei 480 V 3 Phasen
额定转矩：
  • 2,9 Nm bei 208 V 3 Phasen
  • 2,7 Nm bei 400 V 3 Phasen
  • 2,3 Nm bei 480 V 3 Phasen
额定转速：
  • 3300 rpm bei 400 V 3 Phasen
  • 1600 U/min bei 208 V 3 Phasen
  • 3900 rpm bei 480 V 3 Phasen
额定转速：
  • 3300 rpm bei 400 V 3 Phasen
  • 1600 U/min bei 208 V 3 Phasen
  • 3900 rpm bei 480 V 3 Phasen
最大电流Irms：
  • 12,5 A bei 400 V, 3 Phasen
  • 12,5 A bei 480 V, 3 Phasen
  • 12,5 A bei 208 V, 3 Phasen
最大电流Irms：
  • 12,5 A bei 400 V, 3 Phasen
  • 12,5 A bei 480 V, 3 Phasen
  • 12,5 A bei 208 V, 3 Phasen
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
产品兼容性：
  • Antriebssteuerungseinheit LXM32i CANopen
  • Antriebssteuerungseinheit LXM32i EtherCAT
轴端：
Mit Passfeder
轴端：
Mit Passfeder
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
14 mm
轴直径：
14 mm
波长：
30 mm
波长：
30 mm
宽键弹簧：
5 mm
宽键弹簧：
5 mm
反馈类型：
Absolut-SinCos Hiperface-Multiturn
反馈类型：
Absolut-SinCos Hiperface-Multiturn
分辨率速度反馈：
131072 Punkte/Umdrehung x 4096 Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung x 4096 Umdrehung
抱闸：
Mit
抱闸：
Mit
保持扭矩：
3 Nm Feststellbremse
保持扭矩：
3 Nm Feststellbremse
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
发动机法兰尺寸：
70 mm
发动机法兰尺寸：
70 mm
电气连接：
Steckverbinder für Platine
电气连接：
Steckverbinder für Platine
扭矩常数：
1,41 Nm/A bei 20 °C
扭矩常数：
1,41 Nm/A bei 20 °C
抗EMC常数：
95,39 V/krpm bei 20 °C
抗EMC常数：
95,39 V/krpm bei 20 °C
电机极数：
10
电机极数：
10
转子惯性：
1,78 kg.cm²
转子惯性：
1,78 kg.cm²
定子电阻：
7,99 Ohm bei 20 °C
定子电阻：
7,99 Ohm bei 20 °C
定子电感：
25,6 mH bei 20 °C
定子电感：
25,6 mH bei 20 °C
定子电气时间常数：
3,2 ms bei 20 °C
定子电气时间常数：
3,2 ms bei 20 °C
最大径向力Fr：
  • 730 N bei 1000 U/min
  • 580 N bei 2000 U/min
  • 510 N bei 3000 U/min
  • 460 N bei 4000 U/min
  • 430 N bei 5000 U/min
  • 400 N bei 6000 U/min
最大径向力Fr：
  • 730 N bei 1000 U/min
  • 580 N bei 2000 U/min
  • 510 N bei 3000 U/min
  • 460 N bei 4000 U/min
  • 430 N bei 5000 U/min
  • 400 N bei 6000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
制动拉力：
5 W
制动拉力：
5 W
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
339 mm
长：
339 mm
发动机级数：
3
发动机级数：
3
以腰围为中心：
60 mm
以腰围为中心：
60 mm
居中腰部深度：
2,5 mm
居中腰部深度：
2,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
5,5 mm
安装孔直径：
5,5 mm
安装孔的圆形直径：
75…82 mm
安装孔的圆形直径：
75…82 mm
垫片法兰：
2,5 mm
垫片法兰：
2,5 mm
BMI0703P12F装配
Schutzart (IP)：
  • Welle: IP54
  • Gehäuse: IP65
Schutzart (IP)：
  • Welle: IP54
  • Gehäuse: IP65
BMI0703P12F装配
Schutzart (IP)：
  • Welle: IP54
  • Gehäuse: IP65
Schutzart (IP)：
  • Welle: IP54
  • Gehäuse: IP65
BMI0703P12F包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
25,0 cm
VPE 1高度：
25,0 cm
VPE 1宽度：
18,6 cm
VPE 1宽度：
18,6 cm
VPE 1长度：
55,0 cm
VPE 1长度：
55,0 cm
VPE 1重量：
6,5 kg
VPE 1重量：
6,5 kg
BMI0703P12F包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
25,0 cm
VPE 1高度：
25,0 cm
VPE 1宽度：
18,6 cm
VPE 1宽度：
18,6 cm
VPE 1长度：
55,0 cm
VPE 1长度：
55,0 cm
VPE 1重量：
6,5 kg
VPE 1重量：
6,5 kg
BMI0703P12F合同担保
保证：
18 months
保证：
18 months
BMI0703P12F合同担保
保证：
18 months
保证：
18 months
