法国Schneider

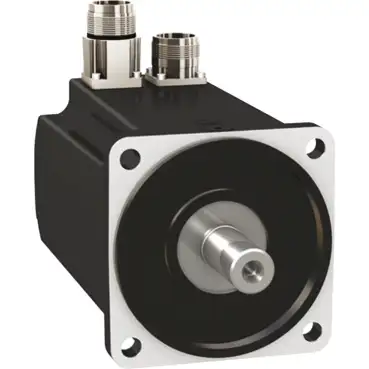

Schneider BMH1003P12F1A
型号: BMH1003P12F1A
参考面价： 2214.00 EUR
伺服电机，Lexium BMH，100mm，9,0Nm，Passfeder IP54，多转128P/U，2xM23直，制动器
- 具有中等惯性矩的三相交流伺服电机，在紧凑的设计中实现卓越的传导
- 简化工程、安装和调试
- 相当大的连续静止扭矩为9.0 Nm，高速可达5000 U/min
- 集成编码器，作为128 P/U的多匝
- 法兰尺寸100 mm，用于根据国际标准进行安装
- 产品的环保性更多信息
Schneider BMH1003P12F1A 基本属性
净重：8.150 KG
长度：234 mm
Schneider BMH1003P12F1A 主要特点
- 设备的简短描述：
- BMH
- 设备的简短描述：
- BMH
- 产品或组件类型：
- Servomotor
- 产品或组件类型：
- Servomotor
- 最大机械速度：
- 6000 U/min
- 最大机械速度：
- 6000 U/min
- 静止时的永久力矩：
- 8,4 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 8,4 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 静止时的永久力矩：
- 8,4 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 8,4 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 静止时的峰值力矩：
- 25,1 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 25,1 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 静止时的峰值力矩：
- 25,1 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 25,1 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定输出功率：
- 2700 W für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 2700 W für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定输出功率：
- 2700 W für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 2700 W für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定转矩：
- 6,2 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 6,2 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定转矩：
- 6,2 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 6,2 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定转速：
- 4000 rpm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 4000 rpm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定转速：
- 4000 rpm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 4000 rpm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 产品兼容性：
- LXM32.D30N4 bei 400-480 V 3 Phasen
- 产品兼容性：
- LXM32.D30N4 bei 400-480 V 3 Phasen
- 轴端：
- Mit Passfeder
- 轴端：
- Mit Passfeder
- Schutzart (IP)：
- IP54 Standard
- Schutzart (IP)：
- IP54 Standard
- 分辨率速度反馈：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- 分辨率速度反馈：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- 抱闸：
- Mit
- 抱闸：
- Mit
- 安装支架：
- Internationaler Standardflansch
- 安装支架：
- Internationaler Standardflansch
- 电气连接：
- Gerade Stecker
- 电气连接：
- Gerade Stecker
Schneider BMH1003P12F1A 主要特点
- 设备的简短描述：
- BMH
- 设备的简短描述：
- BMH
- 产品或组件类型：
- Servomotor
- 产品或组件类型：
- Servomotor
- 最大机械速度：
- 6000 U/min
- 最大机械速度：
- 6000 U/min
- 静止时的永久力矩：
- 8,4 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 8,4 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 静止时的永久力矩：
- 8,4 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 8,4 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 静止时的峰值力矩：
- 25,1 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 25,1 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 静止时的峰值力矩：
- 25,1 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 25,1 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定输出功率：
- 2700 W für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 2700 W für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定输出功率：
- 2700 W für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 2700 W für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定转矩：
- 6,2 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 6,2 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定转矩：
- 6,2 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 6,2 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定转速：
- 4000 rpm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 4000 rpm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 额定转速：
- 4000 rpm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 4000 rpm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 产品兼容性：
- LXM32.D30N4 bei 400-480 V 3 Phasen
- 产品兼容性：
- LXM32.D30N4 bei 400-480 V 3 Phasen
- 轴端：
- Mit Passfeder
- 轴端：
- Mit Passfeder
- Schutzart (IP)：
- IP54 Standard
- Schutzart (IP)：
- IP54 Standard
- 分辨率速度反馈：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- 分辨率速度反馈：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- 抱闸：
- Mit
- 抱闸：
- Mit
- 安装支架：
- Internationaler Standardflansch
- 安装支架：
- Internationaler Standardflansch
- 电气连接：
- Gerade Stecker
- 电气连接：
- Gerade Stecker
Schneider BMH1003P12F1A 其他功能
- 兼容的产品系列：
- Lexium 32
- 兼容的产品系列：
- Lexium 32
- [UH，nom]额定工作电压：
- 480 V
- [UH，nom]额定工作电压：
- 480 V
- 网络相位数：
- 3 Phasen
- 网络相位数：
- 3 Phasen
- 静止时的持续电流：
- 7,69 A
- 静止时的持续电流：
- 7,69 A
- 持续功率：
- 3,3 W
- 持续功率：
- 3,3 W
- 最大电流Irms：
- 29,1 A für LXM32.D30N4
- 最大电流Irms：
- 29,1 A für LXM32.D30N4
- 最大连续电流：
- 29,1 A
- 最大连续电流：
- 29,1 A
- 第二波：
- Ohne zweites Wellenende
- 第二波：
- Ohne zweites Wellenende
- 轴直径：
- 19 mm
- 轴直径：
- 19 mm
- 波长：
- 40 mm
- 波长：
- 40 mm
- 宽键弹簧：
- 30 mm
- 宽键弹簧：
- 30 mm
- 反馈类型：
- Multiturn SinCos-Hiperface
- 反馈类型：
- Multiturn SinCos-Hiperface
- 保持扭矩：
- 9 Nm Feststellbremse
- 保持扭矩：
- 9 Nm Feststellbremse
- 发动机法兰尺寸：
- 100 mm
- 发动机法兰尺寸：
- 100 mm
- 发动机级数：
- 3
- 发动机级数：
- 3
- 扭矩常数：
- 1 Nm/A bei 120 °C
- 扭矩常数：
- 1 Nm/A bei 120 °C
- 抗EMC常数：
- 63,5 V/krpm bei 120 °C
- 抗EMC常数：
- 63,5 V/krpm bei 120 °C
- 电机极数：
- 10
- 电机极数：
- 10
- 转子惯性：
- 10,3 kg.cm²
- 转子惯性：
- 10,3 kg.cm²
- 定子电阻：
- 0,63 Ohm bei 20 °C
- 定子电阻：
- 0,63 Ohm bei 20 °C
- 定子电感：
- 4 mH bei 20 °C
- 定子电感：
- 4 mH bei 20 °C
- 定子电气时间常数：
- 6,3 ms bei 20 °C
- 定子电气时间常数：
- 6,3 ms bei 20 °C
- 最大径向力Fr：
- 1050 N bei 1000 U/min
- 830 N bei 2000 U/min
- 730 N bei 3000 U/min
- 660 N bei 4000 U/min
- 610 N bei 5000 U/min
- 最大径向力Fr：
- 1050 N bei 1000 U/min
- 830 N bei 2000 U/min
- 730 N bei 3000 U/min
- 660 N bei 4000 U/min
- 610 N bei 5000 U/min
- 最大轴向力Fa：
- 0,2 x Fr
- 最大轴向力Fa：
- 0,2 x Fr
- 制动拉力：
- 18 W
- 制动拉力：
- 18 W
- 冷却方式：
- Lüftelos mit Konvektion
- 冷却方式：
- Lüftelos mit Konvektion
- 长：
- 234,3 mm
- 长：
- 234,3 mm
- 以腰围为中心：
- 95 mm
- 以腰围为中心：
- 95 mm
- 居中腰部深度：
- 3,5 mm
- 居中腰部深度：
- 3,5 mm
- 安装孔数量：
- 4
- 安装孔数量：
- 4
- 安装孔直径：
- 9 mm
- 安装孔直径：
- 9 mm
- 安装孔的圆形直径：
- 115 mm
- 安装孔的圆形直径：
- 115 mm
- 产品重量：
- 8,15 kg
- 产品重量：
- 8,15 kg
Schneider BMH1003P12F1A 其他功能
- 兼容的产品系列：
- Lexium 32
- 兼容的产品系列：
- Lexium 32
- [UH，nom]额定工作电压：
- 480 V
- [UH，nom]额定工作电压：
- 480 V
- 网络相位数：
- 3 Phasen
- 网络相位数：
- 3 Phasen
- 静止时的持续电流：
- 7,69 A
- 静止时的持续电流：
- 7,69 A
- 持续功率：
- 3,3 W
- 持续功率：
- 3,3 W
- 最大电流Irms：
- 29,1 A für LXM32.D30N4
- 最大电流Irms：
- 29,1 A für LXM32.D30N4
- 最大连续电流：
- 29,1 A
- 最大连续电流：
- 29,1 A
- 第二波：
- Ohne zweites Wellenende
- 第二波：
- Ohne zweites Wellenende
- 轴直径：
- 19 mm
- 轴直径：
- 19 mm
- 波长：
- 40 mm
- 波长：
- 40 mm
- 宽键弹簧：
- 30 mm
- 宽键弹簧：
- 30 mm
- 反馈类型：
- Multiturn SinCos-Hiperface
- 反馈类型：
- Multiturn SinCos-Hiperface
- 保持扭矩：
- 9 Nm Feststellbremse
- 保持扭矩：
- 9 Nm Feststellbremse
- 发动机法兰尺寸：
- 100 mm
- 发动机法兰尺寸：
- 100 mm
- 发动机级数：
- 3
- 发动机级数：
- 3
- 扭矩常数：
- 1 Nm/A bei 120 °C
- 扭矩常数：
- 1 Nm/A bei 120 °C
- 抗EMC常数：
- 63,5 V/krpm bei 120 °C
- 抗EMC常数：
- 63,5 V/krpm bei 120 °C
- 电机极数：
- 10
- 电机极数：
- 10
- 转子惯性：
- 10,3 kg.cm²
- 转子惯性：
- 10,3 kg.cm²
- 定子电阻：
- 0,63 Ohm bei 20 °C
- 定子电阻：
- 0,63 Ohm bei 20 °C
- 定子电感：
- 4 mH bei 20 °C
- 定子电感：
- 4 mH bei 20 °C
- 定子电气时间常数：
- 6,3 ms bei 20 °C
- 定子电气时间常数：
- 6,3 ms bei 20 °C
- 最大径向力Fr：
- 1050 N bei 1000 U/min
- 830 N bei 2000 U/min
- 730 N bei 3000 U/min
- 660 N bei 4000 U/min
- 610 N bei 5000 U/min
- 最大径向力Fr：
- 1050 N bei 1000 U/min
- 830 N bei 2000 U/min
- 730 N bei 3000 U/min
- 660 N bei 4000 U/min
- 610 N bei 5000 U/min
- 最大轴向力Fa：
- 0,2 x Fr
- 最大轴向力Fa：
- 0,2 x Fr
- 制动拉力：
- 18 W
- 制动拉力：
- 18 W
- 冷却方式：
- Lüftelos mit Konvektion
- 冷却方式：
- Lüftelos mit Konvektion
- 长：
- 234,3 mm
- 长：
- 234,3 mm
- 以腰围为中心：
- 95 mm
- 以腰围为中心：
- 95 mm
- 居中腰部深度：
- 3,5 mm
- 居中腰部深度：
- 3,5 mm
- 安装孔数量：
- 4
- 安装孔数量：
- 4
- 安装孔直径：
- 9 mm
- 安装孔直径：
- 9 mm
- 安装孔的圆形直径：
- 115 mm
- 安装孔的圆形直径：
- 115 mm
- 产品重量：
- 8,15 kg
- 产品重量：
- 8,15 kg
Schneider BMH1003P12F1A 包装单位
- VPE 1类型：
- PCE
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1数量：
- 1
- VPE 1高度：
- 22,0 cm
- VPE 1高度：
- 22,0 cm
- VPE 1宽度：
- 20,0 cm
- VPE 1宽度：
- 20,0 cm
- VPE 1长度：
- 40,0 cm
- VPE 1长度：
- 40,0 cm
- VPE 1重量：
- 8,45 kg
- VPE 1重量：
- 8,45 kg
Schneider BMH1003P12F1A 包装单位
- VPE 1类型：
- PCE
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1数量：
- 1
- VPE 1高度：
- 22,0 cm
- VPE 1高度：
- 22,0 cm
- VPE 1宽度：
- 20,0 cm
- VPE 1宽度：
- 20,0 cm
- VPE 1长度：
- 40,0 cm
- VPE 1长度：
- 40,0 cm
- VPE 1重量：
- 8,45 kg
- VPE 1重量：
- 8,45 kg
Schneider BMH1003P12F1A 合同担保
- 保证：
- 18 months
- 保证：
- 18 months
Schneider BMH1003P12F1A 合同担保
- 保证：
- 18 months
- 保证：
- 18 months
