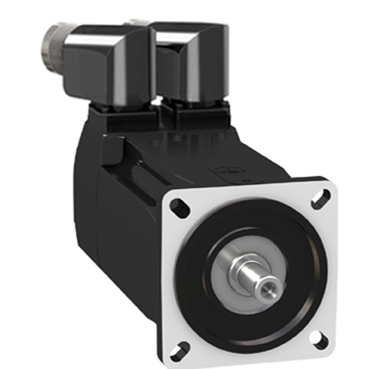

Schneider BMH0701P12F2A

型号: BMH0701P12F2A
参考面价： 1674.00 EUR
伺服电机，Lexium BMH，70mm，1.4Nm，Passspring IP54，多转128P/U，2xM23角度，制动器
  • 具有中等惯性矩的三相交流伺服电机，在紧凑的设计中实现卓越的传导
  • 简化工程、安装和调试
  • 相当大的持续静止扭矩为1.4 Nm，高速高达7000 U/min
  • 集成编码器，作为128 P/U的多匝
  • 法兰尺寸70 mm，用于根据国际标准进行安装
  • 产品的环保性更多信息

Schneider BMH0701P12F2A 基本属性

净重：2.600 KG
长度：161 mm

Schneider BMH0701P12F2A 主要特点

设备的简短描述：
BMH
设备的简短描述：
BMH
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor
最大机械速度：
8000 U/min
最大机械速度：
8000 U/min
静止时的永久力矩：
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
静止时的永久力矩：
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定输出功率：
  • 350 W für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 350 W für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定输出功率：
  • 350 W für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 350 W für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定转矩：
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定转矩：
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定转速：
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定转速：
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
产品兼容性：
  • LXM32.U60N4 bei 400-480 V 3 Phasen
  • LXM32.D12N4 bei 400-480 V 3 Phasen
产品兼容性：
  • LXM32.U60N4 bei 400-480 V 3 Phasen
  • LXM32.D12N4 bei 400-480 V 3 Phasen
轴端：
Mit Passfeder
轴端：
Mit Passfeder
Schutzart (IP)：
IP54 Standard
Schutzart (IP)：
IP54 Standard
分辨率速度反馈：
131072 Punkte/Umdrehung x 4096 Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung x 4096 Umdrehung
抱闸：
Mit
抱闸：
Mit
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
电气连接：
Drehbare Winkelstecker
电气连接：
Drehbare Winkelstecker

Schneider BMH0701P12F2A 主要特点

设备的简短描述：
BMH
设备的简短描述：
BMH
产品或组件类型：
Servomotor
产品或组件类型：
Servomotor
最大机械速度：
8000 U/min
最大机械速度：
8000 U/min
静止时的永久力矩：
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
静止时的永久力矩：
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,4 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
静止时的峰值力矩：
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 4,2 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定输出功率：
  • 350 W für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 350 W für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定输出功率：
  • 350 W für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 350 W für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 700 W für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定转矩：
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定转矩：
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 1,1 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,3 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定转速：
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
额定转速：
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
  • 3000 U/Min für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
产品兼容性：
  • LXM32.U60N4 bei 400-480 V 3 Phasen
  • LXM32.D12N4 bei 400-480 V 3 Phasen
产品兼容性：
  • LXM32.U60N4 bei 400-480 V 3 Phasen
  • LXM32.D12N4 bei 400-480 V 3 Phasen
轴端：
Mit Passfeder
轴端：
Mit Passfeder
Schutzart (IP)：
IP54 Standard
Schutzart (IP)：
IP54 Standard
分辨率速度反馈：
131072 Punkte/Umdrehung x 4096 Umdrehung
分辨率速度反馈：
131072 Punkte/Umdrehung x 4096 Umdrehung
抱闸：
Mit
抱闸：
Mit
安装支架：
Internationaler Standardflansch
安装支架：
Internationaler Standardflansch
电气连接：
Drehbare Winkelstecker
电气连接：
Drehbare Winkelstecker

Schneider BMH0701P12F2A 其他功能

兼容的产品系列：
Lexium 32
兼容的产品系列：
Lexium 32
[UH，nom]额定工作电压：
480 V
[UH，nom]额定工作电压：
480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
静止时的持续电流：
1,78 A
静止时的持续电流：
1,78 A
持续功率：
1,05 W
持续功率：
1,05 W
最大电流Irms：
  • 6 A für LXM32.U60N4
  • 6 A für LXM32.D12N4
最大电流Irms：
  • 6 A für LXM32.U60N4
  • 6 A für LXM32.D12N4
最大连续电流：
5,97 A
最大连续电流：
5,97 A
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
11 mm
轴直径：
11 mm
波长：
23 mm
波长：
23 mm
宽键弹簧：
18 mm
宽键弹簧：
18 mm
反馈类型：
Multiturn SinCos-Hiperface
反馈类型：
Multiturn SinCos-Hiperface
保持扭矩：
3 Nm Feststellbremse
保持扭矩：
3 Nm Feststellbremse
发动机法兰尺寸：
70 mm
发动机法兰尺寸：
70 mm
发动机级数：
1
发动机级数：
1
扭矩常数：
0,79 Nm/A bei 120 °C
扭矩常数：
0,79 Nm/A bei 120 °C
抗EMC常数：
50,72 V/krpm bei 120 °C
抗EMC常数：
50,72 V/krpm bei 120 °C
电机极数：
10
电机极数：
10
转子惯性：
0,7 kg.cm²
转子惯性：
0,7 kg.cm²
定子电阻：
8,3 Ohm bei 20 °C
定子电阻：
8,3 Ohm bei 20 °C
定子电感：
23,4 mH bei 20 °C
定子电感：
23,4 mH bei 20 °C
定子电气时间常数：
2,8 ms bei 20 °C
定子电气时间常数：
2,8 ms bei 20 °C
最大径向力Fr：
  • 660 N bei 1000 U/min
  • 520 N bei 2000 U/min
  • 460 N bei 3000 U/min
  • 410 N bei 4000 U/min
  • 380 N bei 5000 U/min
  • 360 N bei 6000 U/min
最大径向力Fr：
  • 660 N bei 1000 U/min
  • 520 N bei 2000 U/min
  • 460 N bei 3000 U/min
  • 410 N bei 4000 U/min
  • 380 N bei 5000 U/min
  • 360 N bei 6000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
制动拉力：
7 W
制动拉力：
7 W
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
161 mm
长：
161 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
居中腰部深度：
2,5 mm
居中腰部深度：
2,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
5,5 mm
安装孔直径：
5,5 mm
安装孔的圆形直径：
82 mm
安装孔的圆形直径：
82 mm
产品重量：
2,6 kg
产品重量：
2,6 kg

Schneider BMH0701P12F2A 其他功能

兼容的产品系列：
Lexium 32
兼容的产品系列：
Lexium 32
[UH，nom]额定工作电压：
480 V
[UH，nom]额定工作电压：
480 V
网络相位数：
3 Phasen
网络相位数：
3 Phasen
静止时的持续电流：
1,78 A
静止时的持续电流：
1,78 A
持续功率：
1,05 W
持续功率：
1,05 W
最大电流Irms：
  • 6 A für LXM32.U60N4
  • 6 A für LXM32.D12N4
最大电流Irms：
  • 6 A für LXM32.U60N4
  • 6 A für LXM32.D12N4
最大连续电流：
5,97 A
最大连续电流：
5,97 A
第二波：
Ohne zweites Wellenende
第二波：
Ohne zweites Wellenende
轴直径：
11 mm
轴直径：
11 mm
波长：
23 mm
波长：
23 mm
宽键弹簧：
18 mm
宽键弹簧：
18 mm
反馈类型：
Multiturn SinCos-Hiperface
反馈类型：
Multiturn SinCos-Hiperface
保持扭矩：
3 Nm Feststellbremse
保持扭矩：
3 Nm Feststellbremse
发动机法兰尺寸：
70 mm
发动机法兰尺寸：
70 mm
发动机级数：
1
发动机级数：
1
扭矩常数：
0,79 Nm/A bei 120 °C
扭矩常数：
0,79 Nm/A bei 120 °C
抗EMC常数：
50,72 V/krpm bei 120 °C
抗EMC常数：
50,72 V/krpm bei 120 °C
电机极数：
10
电机极数：
10
转子惯性：
0,7 kg.cm²
转子惯性：
0,7 kg.cm²
定子电阻：
8,3 Ohm bei 20 °C
定子电阻：
8,3 Ohm bei 20 °C
定子电感：
23,4 mH bei 20 °C
定子电感：
23,4 mH bei 20 °C
定子电气时间常数：
2,8 ms bei 20 °C
定子电气时间常数：
2,8 ms bei 20 °C
最大径向力Fr：
  • 660 N bei 1000 U/min
  • 520 N bei 2000 U/min
  • 460 N bei 3000 U/min
  • 410 N bei 4000 U/min
  • 380 N bei 5000 U/min
  • 360 N bei 6000 U/min
最大径向力Fr：
  • 660 N bei 1000 U/min
  • 520 N bei 2000 U/min
  • 460 N bei 3000 U/min
  • 410 N bei 4000 U/min
  • 380 N bei 5000 U/min
  • 360 N bei 6000 U/min
最大轴向力Fa：
0,2 x Fr
最大轴向力Fa：
0,2 x Fr
制动拉力：
7 W
制动拉力：
7 W
冷却方式：
Lüftelos mit Konvektion
冷却方式：
Lüftelos mit Konvektion
长：
161 mm
长：
161 mm
以腰围为中心：
60 mm
以腰围为中心：
60 mm
居中腰部深度：
2,5 mm
居中腰部深度：
2,5 mm
安装孔数量：
4
安装孔数量：
4
安装孔直径：
5,5 mm
安装孔直径：
5,5 mm
安装孔的圆形直径：
82 mm
安装孔的圆形直径：
82 mm
产品重量：
2,6 kg
产品重量：
2,6 kg

Schneider BMH0701P12F2A 包装单位

VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
11,0 cm
VPE 1高度：
11,0 cm
VPE 1宽度：
20,0 cm
VPE 1宽度：
20,0 cm
VPE 1长度：
40,0 cm
VPE 1长度：
40,0 cm
VPE 1重量：
2,758 kg
VPE 1重量：
2,758 kg

Schneider BMH0701P12F2A 包装单位

VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
11,0 cm
VPE 1高度：
11,0 cm
VPE 1宽度：
20,0 cm
VPE 1宽度：
20,0 cm
VPE 1长度：
40,0 cm
VPE 1长度：
40,0 cm
VPE 1重量：
2,758 kg
VPE 1重量：
2,758 kg

Schneider BMH0701P12F2A 合同担保

保证：
18 months
保证：
18 months

Schneider BMH0701P12F2A 合同担保

保证：
18 months
保证：
18 months
