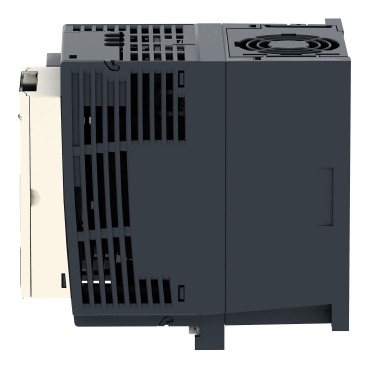

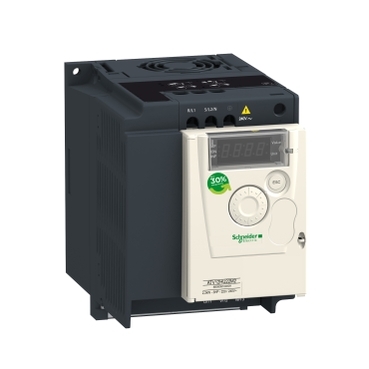

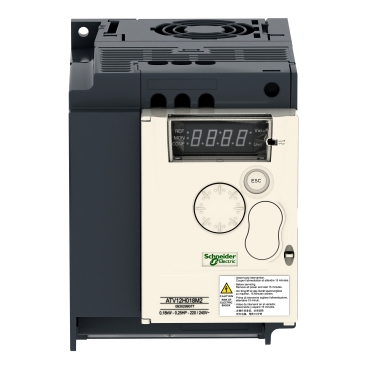

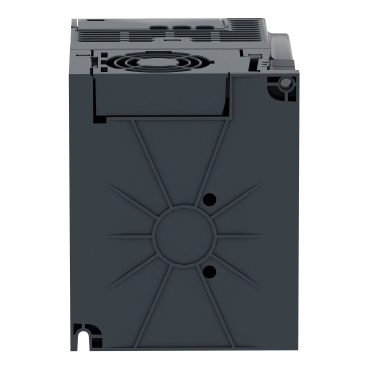

Schneider ATV12HU15M3 伺服驱动器

型号: ATV12HU15M3
参考面价： 426.00 EUR
3小时200V 1.5千瓦散热器TB
  • 即插即用解决方案
  • 与电气控制柜匹配的设计
  • 对于简单的机器
  • 节能
  • 减少了停机时间

Schneider ATV12HU15M3 伺服驱动器 基本属性

净重：1.200 KG
毛重：1.824 KG
长度：131 mm
宽度：105 mm
高度：143 mm

Schneider ATV12HU15M3 伺服驱动器 主要特点

系列：
Altivar 12
系列：
Altivar 12
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Einfache Maschine
产品特定应用：
Einfache Maschine
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
Modbus
通信协议：
Modbus
电源频率：
50/60 Hz +/-5 %
电源频率：
50/60 Hz +/-5 %
Nennbetriebsspannung [U,nom]：
200-240 V -15 - +10 %
Nennbetriebsspannung [U,nom]：
200-240 V -15 - +10 %
额定输出电流：
7,5 A
额定输出电流：
7,5 A
Motorleistung (HP)：
2 hp
Motorleistung (HP)：
2 hp
Motorleistung (kW)：
1,5 kW
Motorleistung (kW)：
1,5 kW
Motorleistung (HP)：
2 hp
Motorleistung (HP)：
2 hp
EMC过滤器：
Ohne EMV-Filter
EMC过滤器：
Ohne EMV-Filter
IP保护等级：
IP20
IP保护等级：
IP20

Schneider ATV12HU15M3 伺服驱动器 主要特点

系列：
Altivar 12
系列：
Altivar 12
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品或组件类型：
Antrieb mit variabler Geschwindigkeit
产品特定应用：
Einfache Maschine
产品特定应用：
Einfache Maschine
安装方式：
Montage im Schaltschrank
安装方式：
Montage im Schaltschrank
通信协议：
Modbus
通信协议：
Modbus
电源频率：
50/60 Hz +/-5 %
电源频率：
50/60 Hz +/-5 %
Nennbetriebsspannung [U,nom]：
200-240 V -15 - +10 %
Nennbetriebsspannung [U,nom]：
200-240 V -15 - +10 %
额定输出电流：
7,5 A
额定输出电流：
7,5 A
Motorleistung (HP)：
2 hp
Motorleistung (HP)：
2 hp
Motorleistung (kW)：
1,5 kW
Motorleistung (kW)：
1,5 kW
Motorleistung (HP)：
2 hp
Motorleistung (HP)：
2 hp
EMC过滤器：
Ohne EMV-Filter
EMC过滤器：
Ohne EMV-Filter
IP保护等级：
IP20
IP保护等级：
IP20

Schneider ATV12HU15M3 伺服驱动器 其他功能

离散输入数：
4
离散输入数：
4
离散输出数：
2
离散输出数：
2
模拟输入数量：
1
模拟输入数量：
1
模拟输出数量：
1
模拟输出数量：
1
继电器输出编号：
1
继电器输出编号：
1
物理接口：
2-Draht- RS 485
物理接口：
2-Draht- RS 485
连接类型：
1 RJ45
连接类型：
1 RJ45
输出设计电流：
7,5 A bei 4 kHz
输出设计电流：
7,5 A bei 4 kHz
访问方法：
Server Modbus, seriell
访问方法：
Server Modbus, seriell
输出频率：
0,5…400 Hz
输出频率：
0,5…400 Hz
速度范围：
1…20
速度范围：
1…20
采样时间：
  • 20 ms, Toleranz +/- 1 ms für Logikeingang
  • 10 ms für Analogeingang
采样时间：
  • 20 ms, Toleranz +/- 1 ms für Logikeingang
  • 10 ms für Analogeingang
线性度误差：
+/- 0,3 % des Maximalwerts für Analogeingang
线性度误差：
+/- 0,3 % des Maximalwerts für Analogeingang
频率分辨率：
  • Analog-Eingang: A/D-Wandler, 10 Bit
  • Anzeigeeinheit: 0,1 Hz
频率分辨率：
  • Analog-Eingang: A/D-Wandler, 10 Bit
  • Anzeigeeinheit: 0,1 Hz
时间常数：
20 ms +/- 1 ms für Referenzänderung
时间常数：
20 ms +/- 1 ms für Referenzänderung
变速箱速度：
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
变速箱速度：
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
传输框架：
RTU
传输框架：
RTU
地址数量：
1…247
地址数量：
1…247
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
通信服务：
  • Halteregister lesen (03) 29 Worte
  • Schreiben Single Register (06) 29 Worte
  • Schreiben mehrere Register (16) 27 Worte
  • Lesen / schreiben mehrere Register (23) 4/4 Worte
  • Lesen Geräte-Identifikation (43)
通信服务：
  • Halteregister lesen (03) 29 Worte
  • Schreiben Single Register (06) 29 Worte
  • Schreiben mehrere Register (16) 27 Worte
  • Lesen / schreiben mehrere Register (23) 4/4 Worte
  • Lesen Geräte-Identifikation (43)
极化类型：
Keine Impedanz
极化类型：
Keine Impedanz
4象限操作可能：
Falsch
4象限操作可能：
Falsch
电机控制类型异步电机：
  • Quadratische U/f-Kennlinie
  • Spannung/Frequenz Modus (U/f)
  • Vektororientierte Flussregelung ohne Geber
电机控制类型异步电机：
  • Quadratische U/f-Kennlinie
  • Spannung/Frequenz Modus (U/f)
  • Vektororientierte Flussregelung ohne Geber
最大输出频率：
4 kHz
最大输出频率：
4 kHz
短期过载力矩：
150…170 % des Nennmotormoments abhängig von Antriebsleistung und Motortyp
短期过载力矩：
150…170 % des Nennmotormoments abhängig von Antriebsleistung und Motortyp
高坡道和出口坡道：
  • Linear von 0-999,9 s
  • U
  • S
高坡道和出口坡道：
  • Linear von 0-999,9 s
  • U
  • S
打滑补偿发动机：
  • Einstellbar
  • Werkseinstellung
打滑补偿发动机：
  • Einstellbar
  • Werkseinstellung
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Falsch
制动斩波器集成：
Falsch
电源：
  • 11,1 A bei 100 V (Schwerlastbetrieb)
  • 9,3 A bei 120 V (Schwerlastbetrieb)
电源：
  • 11,1 A bei 100 V (Schwerlastbetrieb)
  • 9,3 A bei 120 V (Schwerlastbetrieb)
最大输入电流：
9,3 A
最大输入电流：
9,3 A
最大输出电压：
240 V
最大输出电压：
240 V
假表演：
3,9 kVA bei 240 V (Schwerlastbetrieb)
假表演：
3,9 kVA bei 240 V (Schwerlastbetrieb)
最大峰值电流：
  • 11,2 A während 60 s (Schwerlastbetrieb)
  • 12,4 A während 2 s (Schwerlastbetrieb)
最大峰值电流：
  • 11,2 A während 60 s (Schwerlastbetrieb)
  • 12,4 A während 2 s (Schwerlastbetrieb)
网络频率：
50 - 60 Hz
网络频率：
50 - 60 Hz
相对对称网络频率容差：
5 %
相对对称网络频率容差：
5 %
短路电流I：
5 kA
短路电流I：
5 kA
高过载时的基本负载电流：
7,5 A
高过载时的基本负载电流：
7,5 A
功率损耗（W）：
Erzwungene Kühlung: 73,0 W
功率损耗（W）：
Erzwungene Kühlung: 73,0 W
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Falsch
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Falsch
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Falsch
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Falsch
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe torque off (STO)：
Falsch
mit Sicherheitsfunktion Safe torque off (STO)：
Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
保护功能：
  • Überspannungsschutz Versorgungsspannung
  • Unterspannungserkennung Netzspannung
  • Überstromschutz zwischen Ausgangsphasen und Erde
  • Überhitzungsschutz
  • Kurzschlussschutz zwischen Motorphasen
  • Eingangsphasenausfallschutz, dreiphasig
  • Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t
保护功能：
  • Überspannungsschutz Versorgungsspannung
  • Unterspannungserkennung Netzspannung
  • Überstromschutz zwischen Ausgangsphasen und Erde
  • Überhitzungsschutz
  • Kurzschlussschutz zwischen Motorphasen
  • Eingangsphasenausfallschutz, dreiphasig
  • Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t
[M] 拧紧力矩：
1,2 Nm
[M] 拧紧力矩：
1,2 Nm
隔离：
Elektrisch, zwischen Leistungs- und Steuerungsteil
隔离：
Elektrisch, zwischen Leistungs- und Steuerungsteil
每套数量：
Satz à 1
每套数量：
Satz à 1
宽度：
105 mm
宽度：
105 mm
身高：
143 mm
身高：
143 mm
深度：
131,2 mm
深度：
131,2 mm
产品重量：
1,2 kg
产品重量：
1,2 kg

Schneider ATV12HU15M3 伺服驱动器 其他功能

离散输入数：
4
离散输入数：
4
离散输出数：
2
离散输出数：
2
模拟输入数量：
1
模拟输入数量：
1
模拟输出数量：
1
模拟输出数量：
1
继电器输出编号：
1
继电器输出编号：
1
物理接口：
2-Draht- RS 485
物理接口：
2-Draht- RS 485
连接类型：
1 RJ45
连接类型：
1 RJ45
输出设计电流：
7,5 A bei 4 kHz
输出设计电流：
7,5 A bei 4 kHz
访问方法：
Server Modbus, seriell
访问方法：
Server Modbus, seriell
输出频率：
0,5…400 Hz
输出频率：
0,5…400 Hz
速度范围：
1…20
速度范围：
1…20
采样时间：
  • 20 ms, Toleranz +/- 1 ms für Logikeingang
  • 10 ms für Analogeingang
采样时间：
  • 20 ms, Toleranz +/- 1 ms für Logikeingang
  • 10 ms für Analogeingang
线性度误差：
+/- 0,3 % des Maximalwerts für Analogeingang
线性度误差：
+/- 0,3 % des Maximalwerts für Analogeingang
频率分辨率：
  • Analog-Eingang: A/D-Wandler, 10 Bit
  • Anzeigeeinheit: 0,1 Hz
频率分辨率：
  • Analog-Eingang: A/D-Wandler, 10 Bit
  • Anzeigeeinheit: 0,1 Hz
时间常数：
20 ms +/- 1 ms für Referenzänderung
时间常数：
20 ms +/- 1 ms für Referenzänderung
变速箱速度：
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
变速箱速度：
  • 9,6 Kbit/s
  • 19,2 Kbit/s
  • 38,4 Kbit/s
传输框架：
RTU
传输框架：
RTU
地址数量：
1…247
地址数量：
1…247
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
数据格式：
8 Bits, einstellbar auf ungerade, gerade oder keine Parität
通信服务：
  • Halteregister lesen (03) 29 Worte
  • Schreiben Single Register (06) 29 Worte
  • Schreiben mehrere Register (16) 27 Worte
  • Lesen / schreiben mehrere Register (23) 4/4 Worte
  • Lesen Geräte-Identifikation (43)
通信服务：
  • Halteregister lesen (03) 29 Worte
  • Schreiben Single Register (06) 29 Worte
  • Schreiben mehrere Register (16) 27 Worte
  • Lesen / schreiben mehrere Register (23) 4/4 Worte
  • Lesen Geräte-Identifikation (43)
极化类型：
Keine Impedanz
极化类型：
Keine Impedanz
4象限操作可能：
Falsch
4象限操作可能：
Falsch
电机控制类型异步电机：
  • Quadratische U/f-Kennlinie
  • Spannung/Frequenz Modus (U/f)
  • Vektororientierte Flussregelung ohne Geber
电机控制类型异步电机：
  • Quadratische U/f-Kennlinie
  • Spannung/Frequenz Modus (U/f)
  • Vektororientierte Flussregelung ohne Geber
最大输出频率：
4 kHz
最大输出频率：
4 kHz
短期过载力矩：
150…170 % des Nennmotormoments abhängig von Antriebsleistung und Motortyp
短期过载力矩：
150…170 % des Nennmotormoments abhängig von Antriebsleistung und Motortyp
高坡道和出口坡道：
  • Linear von 0-999,9 s
  • U
  • S
高坡道和出口坡道：
  • Linear von 0-999,9 s
  • U
  • S
打滑补偿发动机：
  • Einstellbar
  • Werkseinstellung
打滑补偿发动机：
  • Einstellbar
  • Werkseinstellung
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
时钟频率：
  • 2 - 16 kHz einstellbar
  • 4 - 16 kHz mit Leistungsminderungsfaktor
设计时钟频率：
4 kHz
设计时钟频率：
4 kHz
制动器停止：
Durch Gleichstromeinspeisung
制动器停止：
Durch Gleichstromeinspeisung
制动斩波器集成：
Falsch
制动斩波器集成：
Falsch
电源：
  • 11,1 A bei 100 V (Schwerlastbetrieb)
  • 9,3 A bei 120 V (Schwerlastbetrieb)
电源：
  • 11,1 A bei 100 V (Schwerlastbetrieb)
  • 9,3 A bei 120 V (Schwerlastbetrieb)
最大输入电流：
9,3 A
最大输入电流：
9,3 A
最大输出电压：
240 V
最大输出电压：
240 V
假表演：
3,9 kVA bei 240 V (Schwerlastbetrieb)
假表演：
3,9 kVA bei 240 V (Schwerlastbetrieb)
最大峰值电流：
  • 11,2 A während 60 s (Schwerlastbetrieb)
  • 12,4 A während 2 s (Schwerlastbetrieb)
最大峰值电流：
  • 11,2 A während 60 s (Schwerlastbetrieb)
  • 12,4 A während 2 s (Schwerlastbetrieb)
网络频率：
50 - 60 Hz
网络频率：
50 - 60 Hz
相对对称网络频率容差：
5 %
相对对称网络频率容差：
5 %
短路电流I：
5 kA
短路电流I：
5 kA
高过载时的基本负载电流：
7,5 A
高过载时的基本负载电流：
7,5 A
功率损耗（W）：
Erzwungene Kühlung: 73,0 W
功率损耗（W）：
Erzwungene Kühlung: 73,0 W
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Falsch
mit Sicherheitsfunktion Safely Limited Speed (SLS)：
Falsch
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Falsch
mit Sicherheitsfunktion Safe brake management (SBC/SBT)：
Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Operating Stop (SOS)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
mit Sicherheitsfunktion Safe Position (SP)：
Falsch
具有安全功能安全可编程逻辑：
Falsch
具有安全功能安全可编程逻辑：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Speed Monitor (SSM)：
Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Falsch
mit Sicherheitsfunktion Safe Stop 1 (SS1)：
Falsch
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe Stop 2 (SS2)：
Falsch
mit Sicherheitsfunktion Safe torque off (STO)：
Falsch
mit Sicherheitsfunktion Safe torque off (STO)：
Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safely Limited Position (SLP)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
mit Sicherheitsfunktion Safe Direction (SDI)：
Falsch
保护功能：
  • Überspannungsschutz Versorgungsspannung
  • Unterspannungserkennung Netzspannung
  • Überstromschutz zwischen Ausgangsphasen und Erde
  • Überhitzungsschutz
  • Kurzschlussschutz zwischen Motorphasen
  • Eingangsphasenausfallschutz, dreiphasig
  • Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t
保护功能：
  • Überspannungsschutz Versorgungsspannung
  • Unterspannungserkennung Netzspannung
  • Überstromschutz zwischen Ausgangsphasen und Erde
  • Überhitzungsschutz
  • Kurzschlussschutz zwischen Motorphasen
  • Eingangsphasenausfallschutz, dreiphasig
  • Thermischer Motorschutz über Antrieb durch kontinuierliche Berechnung von I²t
[M] 拧紧力矩：
1,2 Nm
[M] 拧紧力矩：
1,2 Nm
隔离：
Elektrisch, zwischen Leistungs- und Steuerungsteil
隔离：
Elektrisch, zwischen Leistungs- und Steuerungsteil
每套数量：
Satz à 1
每套数量：
Satz à 1
宽度：
105 mm
宽度：
105 mm
身高：
143 mm
身高：
143 mm
深度：
131,2 mm
深度：
131,2 mm
产品重量：
1,2 kg
产品重量：
1,2 kg

Schneider ATV12HU15M3 伺服驱动器 装配

工作高度：
  • <= 1.000 m ohne Leistungsminderung
  • > 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
工作高度：
  • <= 1.000 m ohne Leistungsminderung
  • > 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
操作位置：
Senkrecht +/- 10 Grad
操作位置：
Senkrecht +/- 10 Grad
产品认证：
  • NOM
  • CSA
  • C-Tick
  • UL
  • GOST
  • RCM
  • KC
产品认证：
  • NOM
  • CSA
  • C-Tick
  • UL
  • GOST
  • RCM
  • KC
标记：
CE
标记：
CE
标准：
  • UL 508C
  • UL 618000-5-1
  • EN/IEC 61800-5-1
  • EN/IEC 61800-3
标准：
  • UL 508C
  • UL 618000-5-1
  • EN/IEC 61800-5-1
  • EN/IEC 61800-3
施工方法：
Mit Kühlkörper
施工方法：
Mit Kühlkörper
电磁兼容性：
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht EN/IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht EN/IEC 61000-4-2
  • Störfestigkeit gegenüber leitungsgebundenen Störungen Level 3 entspricht EN/IEC 61000-4-6
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht EN/IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht EN/IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht EN/IEC 61000-4-11
电磁兼容性：
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht EN/IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht EN/IEC 61000-4-2
  • Störfestigkeit gegenüber leitungsgebundenen Störungen Level 3 entspricht EN/IEC 61000-4-6
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht EN/IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht EN/IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht EN/IEC 61000-4-11
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Klasse 3S2 gemäß IEC 60721-3-3
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Klasse 3S2 gemäß IEC 60721-3-3
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
150 m/s² bei 11 ms
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
150 m/s² bei 11 ms
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
10 m/s² bei 13 - 200 Hz
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
10 m/s² bei 13 - 200 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1,5 mm bei 2 - 13 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1,5 mm bei 2 - 13 Hz
冷却风量：
14,8 m3/h
冷却风量：
14,8 m3/h
浪涌类别：
Class III
浪涌类别：
Class III
控制回路：
Einstellbarer PID-Regler
控制回路：
Einstellbarer PID-Regler
电磁发射：
  • Ausgestrahlte Emissionen Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2 - 16 kHz abgeschirmtes Motorkabel
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
电磁发射：
  • Ausgestrahlte Emissionen Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2 - 16 kHz abgeschirmtes Motorkabel
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
抗振动性：
  • 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f = 3…13 Hz) - Antrieb nicht montiert auf symmetrischer DIN-Schiene - entspricht EN/IEC 60068-2-6
抗振动性：
  • 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f = 3…13 Hz) - Antrieb nicht montiert auf symmetrischer DIN-Schiene - entspricht EN/IEC 60068-2-6
抗冲击性：
15 gn entspricht EN/IEC 60068-2-27 für 11 ms
抗冲击性：
15 gn entspricht EN/IEC 60068-2-27 für 11 ms
相对湿度：
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
相对湿度：
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
噪声水平：
50 dB
噪声水平：
50 dB
污染程度：
2
污染程度：
2
运输过程中的环境空气温度：
-25…70 °C
运输过程中的环境空气温度：
-25…70 °C
工作环境温度：
  • -10…50 °C ohne Leistungsminderung
  • 50…60 °C mit Strom Derating mit 2,2 % je Grad
工作环境温度：
  • -10…50 °C ohne Leistungsminderung
  • 50…60 °C mit Strom Derating mit 2,2 % je Grad
储存环境温度：
-25…70 °C
储存环境温度：
-25…70 °C

Schneider ATV12HU15M3 伺服驱动器 装配

工作高度：
  • <= 1.000 m ohne Leistungsminderung
  • > 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
工作高度：
  • <= 1.000 m ohne Leistungsminderung
  • > 1000 - 3000 m mit Strom Deklassierung von 1% pro 100 m
操作位置：
Senkrecht +/- 10 Grad
操作位置：
Senkrecht +/- 10 Grad
产品认证：
  • NOM
  • CSA
  • C-Tick
  • UL
  • GOST
  • RCM
  • KC
产品认证：
  • NOM
  • CSA
  • C-Tick
  • UL
  • GOST
  • RCM
  • KC
标记：
CE
标记：
CE
标准：
  • UL 508C
  • UL 618000-5-1
  • EN/IEC 61800-5-1
  • EN/IEC 61800-3
标准：
  • UL 508C
  • UL 618000-5-1
  • EN/IEC 61800-5-1
  • EN/IEC 61800-3
施工方法：
Mit Kühlkörper
施工方法：
Mit Kühlkörper
电磁兼容性：
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht EN/IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht EN/IEC 61000-4-2
  • Störfestigkeit gegenüber leitungsgebundenen Störungen Level 3 entspricht EN/IEC 61000-4-6
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht EN/IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht EN/IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht EN/IEC 61000-4-11
电磁兼容性：
  • Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht EN/IEC 61000-4-4
  • Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht EN/IEC 61000-4-2
  • Störfestigkeit gegenüber leitungsgebundenen Störungen Level 3 entspricht EN/IEC 61000-4-6
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht EN/IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen Überspannungen Level 3 entspricht EN/IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht EN/IEC 61000-4-11
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Klasse 3S2 gemäß IEC 60721-3-3
Umweltklasse (während des Betriebs)：
  • Klasse 3C3 gemäß IEC 60721-3-3
  • Klasse 3S2 gemäß IEC 60721-3-3
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
150 m/s² bei 11 ms
Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs)：
150 m/s² bei 11 ms
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
10 m/s² bei 13 - 200 Hz
Max. Beschleunigung unter Schwingungsbelastung (während des Betriebs)：
10 m/s² bei 13 - 200 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1,5 mm bei 2 - 13 Hz
Max. Durchbiegung unter schwingender Belastung (während des Betriebs)：
1,5 mm bei 2 - 13 Hz
冷却风量：
14,8 m3/h
冷却风量：
14,8 m3/h
浪涌类别：
Class III
浪涌类别：
Class III
控制回路：
Einstellbarer PID-Regler
控制回路：
Einstellbarer PID-Regler
电磁发射：
  • Ausgestrahlte Emissionen Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2 - 16 kHz abgeschirmtes Motorkabel
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
电磁发射：
  • Ausgestrahlte Emissionen Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 2 - 16 kHz abgeschirmtes Motorkabel
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C1 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <5 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 1 Klasse C2 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
  • Leitungsgebundene Emissionen mit zusätzlichem EMV-Filter Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3 4 - 12 kHz abgeschirmtes Motorkabel <20 m
抗振动性：
  • 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f = 3…13 Hz) - Antrieb nicht montiert auf symmetrischer DIN-Schiene - entspricht EN/IEC 60068-2-6
抗振动性：
  • 1 gn (f = 13…200 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f = 3…13 Hz) - Antrieb nicht montiert auf symmetrischer DIN-Schiene - entspricht EN/IEC 60068-2-6
抗冲击性：
15 gn entspricht EN/IEC 60068-2-27 für 11 ms
抗冲击性：
15 gn entspricht EN/IEC 60068-2-27 für 11 ms
相对湿度：
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
相对湿度：
  • 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3
  • 5…95 % ohne Tropfwasser entspricht IEC 60068-2-3
噪声水平：
50 dB
噪声水平：
50 dB
污染程度：
2
污染程度：
2
运输过程中的环境空气温度：
-25…70 °C
运输过程中的环境空气温度：
-25…70 °C
工作环境温度：
  • -10…50 °C ohne Leistungsminderung
  • 50…60 °C mit Strom Derating mit 2,2 % je Grad
工作环境温度：
  • -10…50 °C ohne Leistungsminderung
  • 50…60 °C mit Strom Derating mit 2,2 % je Grad
储存环境温度：
-25…70 °C
储存环境温度：
-25…70 °C

Schneider ATV12HU15M3 伺服驱动器 包装单位

VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
20,000 cm
VPE 1高度：
20,000 cm
VPE 1宽度：
18,000 cm
VPE 1宽度：
18,000 cm
VPE 1长度：
20,000 cm
VPE 1长度：
20,000 cm
VPE 1重量：
1,515 kg
VPE 1重量：
1,515 kg
VPE 2类型：
P06
VPE 2类型：
P06
VPE 2数量：
30
VPE 2数量：
30
VPE 2高度：
75,000 cm
VPE 2高度：
75,000 cm
VPE 2宽度：
60,000 cm
VPE 2宽度：
60,000 cm
VPE 2长度：
80,000 cm
VPE 2长度：
80,000 cm
VPE 2重量：
58,450 kg
VPE 2重量：
58,450 kg

Schneider ATV12HU15M3 伺服驱动器 包装单位

VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
20,000 cm
VPE 1高度：
20,000 cm
VPE 1宽度：
18,000 cm
VPE 1宽度：
18,000 cm
VPE 1长度：
20,000 cm
VPE 1长度：
20,000 cm
VPE 1重量：
1,515 kg
VPE 1重量：
1,515 kg
VPE 2类型：
P06
VPE 2类型：
P06
VPE 2数量：
30
VPE 2数量：
30
VPE 2高度：
75,000 cm
VPE 2高度：
75,000 cm
VPE 2宽度：
60,000 cm
VPE 2宽度：
60,000 cm
VPE 2长度：
80,000 cm
VPE 2长度：
80,000 cm
VPE 2重量：
58,450 kg
VPE 2重量：
58,450 kg

Schneider ATV12HU15M3 伺服驱动器 合同担保

保证：
18 months
保证：
18 months

Schneider ATV12HU15M3 伺服驱动器 合同担保

保证：
18 months
保证：
18 months
发布时间：2022-11-24 14:00:04
更新时间：2024-07-25 01:58:38
