法国Schneider

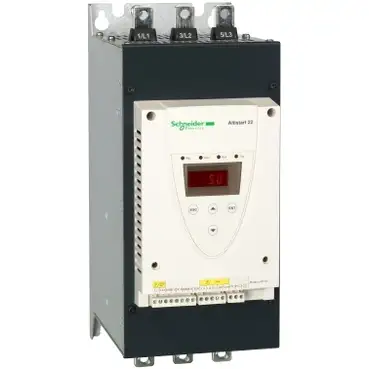

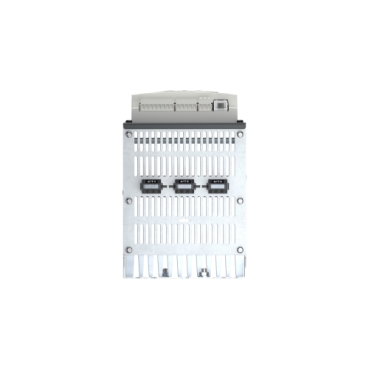

Schneider ATS22C11Q
型号: ATS22C11Q
参考面价： 1837.00 EUR
软启动器，ATS22，控制电压230V，额定电流115A 440V
- Ermöglicht einen sanften Start, vermeidet mechanische Belastungen und verlängert die Lebensdauer.
- 降低工作噪音
- 纤薄设计带来更大灵活性
- 降低备件存储成本
- 克服困难起步或高扭矩起步
Schneider ATS22C11Q 基本属性
净重：18.000 KG
毛重：21.600 KG
长度：230 mm
宽度：150 mm
高度：356 mm
Schneider ATS22C11Q 主要特点
- 系列：
- Altistart 22
- 系列：
- Altistart 22
- 产品或组件类型：
- Sanftanlasser
- 产品或组件类型：
- Sanftanlasser
- 产品标识：
- Asynchronmotoren
- 产品标识：
- Asynchronmotoren
- 产品特定应用：
- Pumpen und Lüfter
- 产品特定应用：
- Pumpen und Lüfter
- 组件名称：
- ATS22
- 组件名称：
- ATS22
- 网络相位数：
- 3 Phasen
- 网络相位数：
- 3 Phasen
- Nennhilfsspannung [UH,nom]：
- 230-440 V -15 - +10 %
- Nennhilfsspannung [UH,nom]：
- 230-440 V -15 - +10 %
- Motorleistung (kW)：
- 30 kW 230 V
- 55 kW 400 V
- 55 kW 440 V
- Motorleistung (kW)：
- 30 kW 230 V
- 55 kW 400 V
- 55 kW 440 V
- 出厂设置电流：
- 100 A
- 出厂设置电流：
- 100 A
- Verlustleistung (W)：
- 73 W für Standardanwendungen
- Verlustleistung (W)：
- 73 W für Standardanwendungen
- 使用类别：
- AC - 53 A
- 使用类别：
- AC - 53 A
- 启动类型：
- Start mit Drehzahlregelung (auf 3,5 In begrenzter Strom)
- 启动类型：
- Start mit Drehzahlregelung (auf 3,5 In begrenzter Strom)
- 启动器的IcL标称尺寸：
- 110 A für Anschluss in der Motorversorgungsleitung für Standardanwendungen
- 启动器的IcL标称尺寸：
- 110 A für Anschluss in der Motorversorgungsleitung für Standardanwendungen
- Schutzart (IP)：
- IP20
- Schutzart (IP)：
- IP20
Schneider ATS22C11Q 主要特点
- 系列：
- Altistart 22
- 系列：
- Altistart 22
- 产品或组件类型：
- Sanftanlasser
- 产品或组件类型：
- Sanftanlasser
- 产品标识：
- Asynchronmotoren
- 产品标识：
- Asynchronmotoren
- 产品特定应用：
- Pumpen und Lüfter
- 产品特定应用：
- Pumpen und Lüfter
- 组件名称：
- ATS22
- 组件名称：
- ATS22
- 网络相位数：
- 3 Phasen
- 网络相位数：
- 3 Phasen
- Nennhilfsspannung [UH,nom]：
- 230-440 V -15 - +10 %
- Nennhilfsspannung [UH,nom]：
- 230-440 V -15 - +10 %
- Motorleistung (kW)：
- 30 kW 230 V
- 55 kW 400 V
- 55 kW 440 V
- Motorleistung (kW)：
- 30 kW 230 V
- 55 kW 400 V
- 55 kW 440 V
- 出厂设置电流：
- 100 A
- 出厂设置电流：
- 100 A
- Verlustleistung (W)：
- 73 W für Standardanwendungen
- Verlustleistung (W)：
- 73 W für Standardanwendungen
- 使用类别：
- AC - 53 A
- 使用类别：
- AC - 53 A
- 启动类型：
- Start mit Drehzahlregelung (auf 3,5 In begrenzter Strom)
- 启动类型：
- Start mit Drehzahlregelung (auf 3,5 In begrenzter Strom)
- 启动器的IcL标称尺寸：
- 110 A für Anschluss in der Motorversorgungsleitung für Standardanwendungen
- 启动器的IcL标称尺寸：
- 110 A für Anschluss in der Motorversorgungsleitung für Standardanwendungen
- Schutzart (IP)：
- IP20
- Schutzart (IP)：
- IP20
Schneider ATS22C11Q 其他功能
- 施工方法：
- Mit Kühlkörper
- 施工方法：
- Mit Kühlkörper
- 可用功能：
- Interner Bypass
- 可用功能：
- Interner Bypass
- 电源电压限制：
- 195…484 V
- 电源电压限制：
- 195…484 V
- 电源频率：
- 50 - 60 Hz -10 - +10 %
- 电源频率：
- 50 - 60 Hz -10 - +10 %
- 网络频率：
- 45 - 66 Hz
- 网络频率：
- 45 - 66 Hz
- 设备连接：
- In der Motorversorgungsleitung
- In die Dreieckschaltung des Motors
- 设备连接：
- In der Motorversorgungsleitung
- In die Dreieckschaltung des Motors
- 控制电路电压：
- 230 V -15 - +10 % 50/60 Hz
- 控制电路电压：
- 230 V -15 - +10 % 50/60 Hz
- 消耗控制电路：
- 20 W
- 消耗控制电路：
- 20 W
- 离散输出数：
- 2
- 离散输出数：
- 2
- 数字输出：
- Relaisausgänge R1 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- Relaisausgänge R2 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- 数字输出：
- Relaisausgänge R1 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- Relaisausgänge R2 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- 最小开关电流：
- 100 mA bei 12 V DC (Relaisausgänge)
- 最小开关电流：
- 100 mA bei 12 V DC (Relaisausgänge)
- 最大开关电流：
- 5 A 250 V AC ohmsch 1 Relaisausgänge
- 5 A 30 V DC ohmsch 1 Relaisausgänge
- 2 A 250 V AC induktiv 0,4 20 ms Relaisausgänge
- 2 A 30 V DC induktiv 7 ms Relaisausgänge
- 最大开关电流：
- 5 A 250 V AC ohmsch 1 Relaisausgänge
- 5 A 30 V DC ohmsch 1 Relaisausgänge
- 2 A 250 V AC induktiv 0,4 20 ms Relaisausgänge
- 2 A 30 V DC induktiv 7 ms Relaisausgänge
- 离散输入数：
- 3
- 离散输入数：
- 3
- 数字输入：
- (LI1, LI2, LI3) Logik, 5 mA 4,3 kOhm
- 数字输入：
- (LI1, LI2, LI3) Logik, 5 mA 4,3 kOhm
- 数字输入的输入电压：
- 24 V <= 30 V
- 数字输入的输入电压：
- 24 V <= 30 V
- 数字逻辑输入：
- Positive Logik LI1, LI2, LI3 bei Status 0: < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA
- 数字逻辑输入：
- Positive Logik LI1, LI2, LI3 bei Status 0: < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA
- 输出电流：
- 0,4 - 1 Icl einstellbar
- 输出电流：
- 0,4 - 1 Icl einstellbar
- 每个输入的PTC探针：
- 750 Ohm
- 每个输入的PTC探针：
- 750 Ohm
- 通信协议：
- Modbus
- 通信协议：
- Modbus
- 连接类型：
- 1 RJ45
- 连接类型：
- 1 RJ45
- 通信数据连接：
- Seriell
- 通信数据连接：
- Seriell
- 物理接口：
- RS485 Multidrop
- 物理接口：
- RS485 Multidrop
- 变速箱速度：
- 4800, 9600 or 19200 bps
- 变速箱速度：
- 4800, 9600 or 19200 bps
- 已安装的设备：
- 31
- 已安装的设备：
- 31
- 保护功能：
- Phasenausfall: Linie
- Thermischer Schutz: Motor
- Thermischer Schutz: Starter
- 保护功能：
- Phasenausfall: Linie
- Thermischer Schutz: Motor
- Thermischer Schutz: Starter
- 标记：
- CE
- 标记：
- CE
- 冷却方式：
- Erzwungene Konvektion
- 冷却方式：
- Erzwungene Konvektion
- 操作位置：
- Senkrecht +/- 10 Grad
- 操作位置：
- Senkrecht +/- 10 Grad
- 身高：
- 356 mm
- 身高：
- 356 mm
- 宽度：
- 150 mm
- 宽度：
- 150 mm
- 深度：
- 229,5 mm
- 深度：
- 229,5 mm
- 产品重量：
- 18 kg
- 产品重量：
- 18 kg
- 电机功率范围AC-3：
- 30…50 kW bei 200…240 V 3 Phasen
- 55…100 kW bei 380…440 V 3 Phasen
- 电机功率范围AC-3：
- 30…50 kW bei 200…240 V 3 Phasen
- 55…100 kW bei 380…440 V 3 Phasen
- 发动机起动机类型：
- Sanftanlasser
- 发动机起动机类型：
- Sanftanlasser
Schneider ATS22C11Q 其他功能
- 施工方法：
- Mit Kühlkörper
- 施工方法：
- Mit Kühlkörper
- 可用功能：
- Interner Bypass
- 可用功能：
- Interner Bypass
- 电源电压限制：
- 195…484 V
- 电源电压限制：
- 195…484 V
- 电源频率：
- 50 - 60 Hz -10 - +10 %
- 电源频率：
- 50 - 60 Hz -10 - +10 %
- 网络频率：
- 45 - 66 Hz
- 网络频率：
- 45 - 66 Hz
- 设备连接：
- In der Motorversorgungsleitung
- In die Dreieckschaltung des Motors
- 设备连接：
- In der Motorversorgungsleitung
- In die Dreieckschaltung des Motors
- 控制电路电压：
- 230 V -15 - +10 % 50/60 Hz
- 控制电路电压：
- 230 V -15 - +10 % 50/60 Hz
- 消耗控制电路：
- 20 W
- 消耗控制电路：
- 20 W
- 离散输出数：
- 2
- 离散输出数：
- 2
- 数字输出：
- Relaisausgänge R1 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- Relaisausgänge R2 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- 数字输出：
- Relaisausgänge R1 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- Relaisausgänge R2 230 V running, alarm, trip, stopped, not stopped, starting, ready Wechsler (W)
- 最小开关电流：
- 100 mA bei 12 V DC (Relaisausgänge)
- 最小开关电流：
- 100 mA bei 12 V DC (Relaisausgänge)
- 最大开关电流：
- 5 A 250 V AC ohmsch 1 Relaisausgänge
- 5 A 30 V DC ohmsch 1 Relaisausgänge
- 2 A 250 V AC induktiv 0,4 20 ms Relaisausgänge
- 2 A 30 V DC induktiv 7 ms Relaisausgänge
- 最大开关电流：
- 5 A 250 V AC ohmsch 1 Relaisausgänge
- 5 A 30 V DC ohmsch 1 Relaisausgänge
- 2 A 250 V AC induktiv 0,4 20 ms Relaisausgänge
- 2 A 30 V DC induktiv 7 ms Relaisausgänge
- 离散输入数：
- 3
- 离散输入数：
- 3
- 数字输入：
- (LI1, LI2, LI3) Logik, 5 mA 4,3 kOhm
- 数字输入：
- (LI1, LI2, LI3) Logik, 5 mA 4,3 kOhm
- 数字输入的输入电压：
- 24 V <= 30 V
- 数字输入的输入电压：
- 24 V <= 30 V
- 数字逻辑输入：
- Positive Logik LI1, LI2, LI3 bei Status 0: < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA
- 数字逻辑输入：
- Positive Logik LI1, LI2, LI3 bei Status 0: < 5 V und <= 2 mA bei Status 1: > 11 V, >= 5 mA
- 输出电流：
- 0,4 - 1 Icl einstellbar
- 输出电流：
- 0,4 - 1 Icl einstellbar
- 每个输入的PTC探针：
- 750 Ohm
- 每个输入的PTC探针：
- 750 Ohm
- 通信协议：
- Modbus
- 通信协议：
- Modbus
- 连接类型：
- 1 RJ45
- 连接类型：
- 1 RJ45
- 通信数据连接：
- Seriell
- 通信数据连接：
- Seriell
- 物理接口：
- RS485 Multidrop
- 物理接口：
- RS485 Multidrop
- 变速箱速度：
- 4800, 9600 or 19200 bps
- 变速箱速度：
- 4800, 9600 or 19200 bps
- 已安装的设备：
- 31
- 已安装的设备：
- 31
- 保护功能：
- Phasenausfall: Linie
- Thermischer Schutz: Motor
- Thermischer Schutz: Starter
- 保护功能：
- Phasenausfall: Linie
- Thermischer Schutz: Motor
- Thermischer Schutz: Starter
- 标记：
- CE
- 标记：
- CE
- 冷却方式：
- Erzwungene Konvektion
- 冷却方式：
- Erzwungene Konvektion
- 操作位置：
- Senkrecht +/- 10 Grad
- 操作位置：
- Senkrecht +/- 10 Grad
- 身高：
- 356 mm
- 身高：
- 356 mm
- 宽度：
- 150 mm
- 宽度：
- 150 mm
- 深度：
- 229,5 mm
- 深度：
- 229,5 mm
- 产品重量：
- 18 kg
- 产品重量：
- 18 kg
- 电机功率范围AC-3：
- 30…50 kW bei 200…240 V 3 Phasen
- 55…100 kW bei 380…440 V 3 Phasen
- 电机功率范围AC-3：
- 30…50 kW bei 200…240 V 3 Phasen
- 55…100 kW bei 380…440 V 3 Phasen
- 发动机起动机类型：
- Sanftanlasser
- 发动机起动机类型：
- Sanftanlasser
Schneider ATS22C11Q 装配
- 电磁兼容性：
- Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2
- Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- 电磁兼容性：
- Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2
- Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- 标准：
- IEC 60947-4-2
- 标准：
- IEC 60947-4-2
- 产品认证：
- UL
- CSA
- GOST
- C-Tick
- CCC
- 产品认证：
- UL
- CSA
- GOST
- C-Tick
- CCC
- 抗振动性：
- 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
- 1,5 mm (f= 2…13 Hz) entspricht IEC 60068-2-6
- 抗振动性：
- 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
- 1,5 mm (f= 2…13 Hz) entspricht IEC 60068-2-6
- 抗冲击性：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- 抗冲击性：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- 噪声水平：
- 56 dB
- 噪声水平：
- 56 dB
- 污染程度：
- Stufe 2 entspricht IEC 60664-1
- 污染程度：
- Stufe 2 entspricht IEC 60664-1
- 相对湿度：
- 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3
- 相对湿度：
- 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3
- 工作环境温度：
- -10…40 °C (ohne Leistungsminderung)
- 40…60 °C (mit Strom Derating mit 2,2 % je Grad)
- 工作环境温度：
- -10…40 °C (ohne Leistungsminderung)
- 40…60 °C (mit Strom Derating mit 2,2 % je Grad)
- 储存环境温度：
- -25…70 °C
- 储存环境温度：
- -25…70 °C
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - < 2000 m mit Strom-Reduktion von 2,2% je weitere 100 m
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - < 2000 m mit Strom-Reduktion von 2,2% je weitere 100 m
Schneider ATS22C11Q 装配
- 电磁兼容性：
- Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2
- Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- 电磁兼容性：
- Leitungsgebundene und abgestrahlte Emissionen Level A entspricht IEC 60947-4-2
- Gedämpfte oszillierende Wellen Level 3 entspricht IEC 61000-4-12
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- 标准：
- IEC 60947-4-2
- 标准：
- IEC 60947-4-2
- 产品认证：
- UL
- CSA
- GOST
- C-Tick
- CCC
- 产品认证：
- UL
- CSA
- GOST
- C-Tick
- CCC
- 抗振动性：
- 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
- 1,5 mm (f= 2…13 Hz) entspricht IEC 60068-2-6
- 抗振动性：
- 1 gn (f= 13…200 Hz) entspricht IEC 60068-2-6
- 1,5 mm (f= 2…13 Hz) entspricht IEC 60068-2-6
- 抗冲击性：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- 抗冲击性：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- 噪声水平：
- 56 dB
- 噪声水平：
- 56 dB
- 污染程度：
- Stufe 2 entspricht IEC 60664-1
- 污染程度：
- Stufe 2 entspricht IEC 60664-1
- 相对湿度：
- 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3
- 相对湿度：
- 0…95 % ohne Kondensation oder Tropfwasser entspricht IEC 60068-2-3
- 工作环境温度：
- -10…40 °C (ohne Leistungsminderung)
- 40…60 °C (mit Strom Derating mit 2,2 % je Grad)
- 工作环境温度：
- -10…40 °C (ohne Leistungsminderung)
- 40…60 °C (mit Strom Derating mit 2,2 % je Grad)
- 储存环境温度：
- -25…70 °C
- 储存环境温度：
- -25…70 °C
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - < 2000 m mit Strom-Reduktion von 2,2% je weitere 100 m
- 工作高度：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - < 2000 m mit Strom-Reduktion von 2,2% je weitere 100 m
Schneider ATS22C11Q 包装单位
- VPE 1类型：
- PCE
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1数量：
- 1
- VPE 1高度：
- 25,000 cm
- VPE 1高度：
- 25,000 cm
- VPE 1宽度：
- 33,000 cm
- VPE 1宽度：
- 33,000 cm
- VPE 1长度：
- 41,000 cm
- VPE 1长度：
- 41,000 cm
- VPE 1重量：
- 12,744 kg
- VPE 1重量：
- 12,744 kg
- VPE 2类型：
- P06
- VPE 2类型：
- P06
- VPE 2数量：
- 4
- VPE 2数量：
- 4
- VPE 2高度：
- 75,000 cm
- VPE 2高度：
- 75,000 cm
- VPE 2宽度：
- 60,000 cm
- VPE 2宽度：
- 60,000 cm
- VPE 2长度：
- 80,000 cm
- VPE 2长度：
- 80,000 cm
- VPE 2重量：
- 64,472 kg
- VPE 2重量：
- 64,472 kg
Schneider ATS22C11Q 包装单位
- VPE 1类型：
- PCE
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1数量：
- 1
- VPE 1高度：
- 25,000 cm
- VPE 1高度：
- 25,000 cm
- VPE 1宽度：
- 33,000 cm
- VPE 1宽度：
- 33,000 cm
- VPE 1长度：
- 41,000 cm
- VPE 1长度：
- 41,000 cm
- VPE 1重量：
- 12,744 kg
- VPE 1重量：
- 12,744 kg
- VPE 2类型：
- P06
- VPE 2类型：
- P06
- VPE 2数量：
- 4
- VPE 2数量：
- 4
- VPE 2高度：
- 75,000 cm
- VPE 2高度：
- 75,000 cm
- VPE 2宽度：
- 60,000 cm
- VPE 2宽度：
- 60,000 cm
- VPE 2长度：
- 80,000 cm
- VPE 2长度：
- 80,000 cm
- VPE 2重量：
- 64,472 kg
- VPE 2重量：
- 64,472 kg
Schneider ATS22C11Q 合同担保
- 保证：
- 18 months
- 保证：
- 18 months
Schneider ATS22C11Q 合同担保
- 保证：
- 18 months
- 保证：
- 18 months
