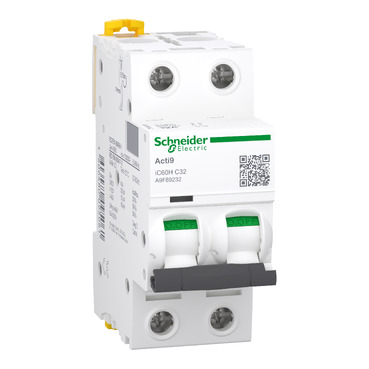

Schneider A9F89232

型号: A9F89232
IC60H，小型断路器，2p，32A，C曲线
  • 产品的环保性更多信息

Schneider A9F89232 基本属性

净重：0.250 KG
毛重：0.300 KG
长度：79 mm
宽度：36 mm
高度：85 mm

Schneider A9F89232 主要特点

设备应用程序：
Verteilung
设备应用程序：
Verteilung
系列：
Acti9
系列：
Acti9
品名：
Acti9 iC60
品名：
Acti9 iC60
产品或组件类型：
Leitungsschutzschalter
产品或组件类型：
Leitungsschutzschalter
设备的简短描述：
iC60H
设备的简短描述：
iC60H
电杆说明：
2P
电杆说明：
2P
受保护电杆数量：
2
受保护电杆数量：
2
[In]设计电流：
32 A
[In]设计电流：
32 A
网络类型：
  • AC
  • DC
网络类型：
  • AC
  • DC
触发器技术：
Thermomagnetisch
触发器技术：
Thermomagnetisch
弯曲圆盘：
C
弯曲圆盘：
C
关闭电源：
  • 10000 A Icn bei 400 V AC 50/60 Hz entspricht EN/IEC 60898-1
  • 42 kA Icu bei 12 - 60 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 10 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 15 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 30 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 15 kA Icu bei <= 125 V DC entspricht EN/IEC 60947-2
  • 42 kA Icu bei 100 - 133 V AC 50/60 Hz entspricht EN/IEC 60947-2
关闭电源：
  • 10000 A Icn bei 400 V AC 50/60 Hz entspricht EN/IEC 60898-1
  • 42 kA Icu bei 12 - 60 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 10 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 15 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 30 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 15 kA Icu bei <= 125 V DC entspricht EN/IEC 60947-2
  • 42 kA Icu bei 100 - 133 V AC 50/60 Hz entspricht EN/IEC 60947-2
使用类别：
  • Kategorie A entspricht EN 60947-2
  • Kategorie A entspricht IEC 60947-2
使用类别：
  • Kategorie A entspricht EN 60947-2
  • Kategorie A entspricht IEC 60947-2
适用于绝缘：
  • Ja entspricht EN 60898-1
  • Ja entspricht EN 60947-2
  • Ja entspricht IEC 60898-1
  • Ja entspricht IEC 60947-2
适用于绝缘：
  • Ja entspricht EN 60898-1
  • Ja entspricht EN 60947-2
  • Ja entspricht IEC 60898-1
  • Ja entspricht IEC 60947-2
标准：
  • EN 60947-2
  • IEC 60947-2
  • EN 60898-1
  • IEC 60898-1
标准：
  • EN 60947-2
  • IEC 60947-2
  • EN 60898-1
  • IEC 60898-1

Schneider A9F89232 主要特点

设备应用程序：
Verteilung
设备应用程序：
Verteilung
系列：
Acti9
系列：
Acti9
品名：
Acti9 iC60
品名：
Acti9 iC60
产品或组件类型：
Leitungsschutzschalter
产品或组件类型：
Leitungsschutzschalter
设备的简短描述：
iC60H
设备的简短描述：
iC60H
电杆说明：
2P
电杆说明：
2P
受保护电杆数量：
2
受保护电杆数量：
2
[In]设计电流：
32 A
[In]设计电流：
32 A
网络类型：
  • AC
  • DC
网络类型：
  • AC
  • DC
触发器技术：
Thermomagnetisch
触发器技术：
Thermomagnetisch
弯曲圆盘：
C
弯曲圆盘：
C
关闭电源：
  • 10000 A Icn bei 400 V AC 50/60 Hz entspricht EN/IEC 60898-1
  • 42 kA Icu bei 12 - 60 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 10 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 15 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 30 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 15 kA Icu bei <= 125 V DC entspricht EN/IEC 60947-2
  • 42 kA Icu bei 100 - 133 V AC 50/60 Hz entspricht EN/IEC 60947-2
关闭电源：
  • 10000 A Icn bei 400 V AC 50/60 Hz entspricht EN/IEC 60898-1
  • 42 kA Icu bei 12 - 60 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 10 kA Icu bei 440 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 15 kA Icu bei 380 - 415 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 30 kA Icu bei 220 - 240 V AC 50/60 Hz entspricht EN/IEC 60947-2
  • 15 kA Icu bei <= 125 V DC entspricht EN/IEC 60947-2
  • 42 kA Icu bei 100 - 133 V AC 50/60 Hz entspricht EN/IEC 60947-2
使用类别：
  • Kategorie A entspricht EN 60947-2
  • Kategorie A entspricht IEC 60947-2
使用类别：
  • Kategorie A entspricht EN 60947-2
  • Kategorie A entspricht IEC 60947-2
适用于绝缘：
  • Ja entspricht EN 60898-1
  • Ja entspricht EN 60947-2
  • Ja entspricht IEC 60898-1
  • Ja entspricht IEC 60947-2
适用于绝缘：
  • Ja entspricht EN 60898-1
  • Ja entspricht EN 60947-2
  • Ja entspricht IEC 60898-1
  • Ja entspricht IEC 60947-2
标准：
  • EN 60947-2
  • IEC 60947-2
  • EN 60898-1
  • IEC 60898-1
标准：
  • EN 60947-2
  • IEC 60947-2
  • EN 60898-1
  • IEC 60898-1

Schneider A9F89232 其他功能

网络频率：
50/60 Hz
网络频率：
50/60 Hz
磁性释放极限：
8 x Zoll +/-20 %
磁性释放极限：
8 x Zoll +/-20 %
[Ics]额定断电：
  • 15 kA 50 % entspricht EN 60947-2 - 220 - 240 V AC 50/60 Hz
  • 7,5 kA 50 % entspricht EN 60947-2 - 380 - 415 V AC 50/60 Hz
  • 5 kA 50 % entspricht EN 60947-2 - 440 V AC 50/60 Hz
  • 15 kA 50 % entspricht IEC 60947-2 - 220 - 240 V AC 50/60 Hz
  • 7,5 kA 50 % entspricht IEC 60947-2 - 380 - 415 V AC 50/60 Hz
  • 5 kA 50 % entspricht IEC 60947-2 - 440 V AC 50/60 Hz
  • 7500 A 75 % entspricht EN 60898-1 - 400 V AC 50/60 Hz
  • 7500 A 75 % entspricht IEC 60898-1 - 400 V AC 50/60 Hz
  • 21 kA 50 % entspricht IEC 60947-2 - 12 - 133 V AC 50/60 Hz
  • 21 kA 50 % entspricht EN 60947-2 - 12 - 133 V AC 50/60 Hz
  • 15 kA 100 % entspricht IEC 60947-2 - 72 - 125 V DC
  • 15 kA 100 % entspricht EN 60947-2 - 72 - 125 V DC
[Ics]额定断电：
  • 15 kA 50 % entspricht EN 60947-2 - 220 - 240 V AC 50/60 Hz
  • 7,5 kA 50 % entspricht EN 60947-2 - 380 - 415 V AC 50/60 Hz
  • 5 kA 50 % entspricht EN 60947-2 - 440 V AC 50/60 Hz
  • 15 kA 50 % entspricht IEC 60947-2 - 220 - 240 V AC 50/60 Hz
  • 7,5 kA 50 % entspricht IEC 60947-2 - 380 - 415 V AC 50/60 Hz
  • 5 kA 50 % entspricht IEC 60947-2 - 440 V AC 50/60 Hz
  • 7500 A 75 % entspricht EN 60898-1 - 400 V AC 50/60 Hz
  • 7500 A 75 % entspricht IEC 60898-1 - 400 V AC 50/60 Hz
  • 21 kA 50 % entspricht IEC 60947-2 - 12 - 133 V AC 50/60 Hz
  • 21 kA 50 % entspricht EN 60947-2 - 12 - 133 V AC 50/60 Hz
  • 15 kA 100 % entspricht IEC 60947-2 - 72 - 125 V DC
  • 15 kA 100 % entspricht EN 60947-2 - 72 - 125 V DC
限制类：
  • 3 entspricht EN 60898-1
  • 3 entspricht IEC 60898-1
限制类：
  • 3 entspricht EN 60898-1
  • 3 entspricht IEC 60898-1
[Ui]设计绝缘电压：
  • 500 V AC 50/60 Hz entspricht EN 60947-2
  • 500 V AC 50/60 Hz entspricht IEC 60947-2
[Ui]设计绝缘电压：
  • 500 V AC 50/60 Hz entspricht EN 60947-2
  • 500 V AC 50/60 Hz entspricht IEC 60947-2
[Uimp]设计抗震性：
  • 6 kV entspricht EN 60947-2
  • 6 kV entspricht IEC 60947-2
[Uimp]设计抗震性：
  • 6 kV entspricht EN 60947-2
  • 6 kV entspricht IEC 60947-2
触点位置指示器：
Ja
触点位置指示器：
Ja
控件类型：
Kippschalter
控件类型：
Kippschalter
本地信号：
Auslöseanzeige
本地信号：
Auslöseanzeige
安装方式：
Fixiert
安装方式：
Fixiert
安装支架：
DIN-Schiene
安装支架：
DIN-Schiene
梳形导轨和歧管块的兼容性：
Oben oder unten: ja
梳形导轨和歧管块的兼容性：
Oben oder unten: ja
9mm网格：
4
9mm网格：
4
身高：
85 mm
身高：
85 mm
宽度：
36 mm
宽度：
36 mm
深度：
78,5 mm
深度：
78,5 mm
产品重量：
0,25 kg
产品重量：
0,25 kg
颜色：
Weiß
颜色：
Weiß
机械使用寿命：
20000 Zyklen
机械使用寿命：
20000 Zyklen
电气使用寿命：
10000 Zyklen
电气使用寿命：
10000 Zyklen
终端：
  • Einzelklemme (oben oder unten) 1…35 mm² fest
  • Einzelklemme (oben oder unten) 1…25 mm² flexibel
终端：
  • Einzelklemme (oben oder unten) 1…35 mm² fest
  • Einzelklemme (oben oder unten) 1…25 mm² flexibel
剥线长度：
14 mm für oben oder unten Verbindung
剥线长度：
14 mm für oben oder unten Verbindung
[M] 拧紧力矩：
3,5 Nm oben oder unten
[M] 拧紧力矩：
3,5 Nm oben oder unten
接地故障保护：
Separater Block
接地故障保护：
Separater Block

Schneider A9F89232 其他功能

网络频率：
50/60 Hz
网络频率：
50/60 Hz
磁性释放极限：
8 x Zoll +/-20 %
磁性释放极限：
8 x Zoll +/-20 %
[Ics]额定断电：
  • 15 kA 50 % entspricht EN 60947-2 - 220 - 240 V AC 50/60 Hz
  • 7,5 kA 50 % entspricht EN 60947-2 - 380 - 415 V AC 50/60 Hz
  • 5 kA 50 % entspricht EN 60947-2 - 440 V AC 50/60 Hz
  • 15 kA 50 % entspricht IEC 60947-2 - 220 - 240 V AC 50/60 Hz
  • 7,5 kA 50 % entspricht IEC 60947-2 - 380 - 415 V AC 50/60 Hz
  • 5 kA 50 % entspricht IEC 60947-2 - 440 V AC 50/60 Hz
  • 7500 A 75 % entspricht EN 60898-1 - 400 V AC 50/60 Hz
  • 7500 A 75 % entspricht IEC 60898-1 - 400 V AC 50/60 Hz
  • 21 kA 50 % entspricht IEC 60947-2 - 12 - 133 V AC 50/60 Hz
  • 21 kA 50 % entspricht EN 60947-2 - 12 - 133 V AC 50/60 Hz
  • 15 kA 100 % entspricht IEC 60947-2 - 72 - 125 V DC
  • 15 kA 100 % entspricht EN 60947-2 - 72 - 125 V DC
[Ics]额定断电：
  • 15 kA 50 % entspricht EN 60947-2 - 220 - 240 V AC 50/60 Hz
  • 7,5 kA 50 % entspricht EN 60947-2 - 380 - 415 V AC 50/60 Hz
  • 5 kA 50 % entspricht EN 60947-2 - 440 V AC 50/60 Hz
  • 15 kA 50 % entspricht IEC 60947-2 - 220 - 240 V AC 50/60 Hz
  • 7,5 kA 50 % entspricht IEC 60947-2 - 380 - 415 V AC 50/60 Hz
  • 5 kA 50 % entspricht IEC 60947-2 - 440 V AC 50/60 Hz
  • 7500 A 75 % entspricht EN 60898-1 - 400 V AC 50/60 Hz
  • 7500 A 75 % entspricht IEC 60898-1 - 400 V AC 50/60 Hz
  • 21 kA 50 % entspricht IEC 60947-2 - 12 - 133 V AC 50/60 Hz
  • 21 kA 50 % entspricht EN 60947-2 - 12 - 133 V AC 50/60 Hz
  • 15 kA 100 % entspricht IEC 60947-2 - 72 - 125 V DC
  • 15 kA 100 % entspricht EN 60947-2 - 72 - 125 V DC
限制类：
  • 3 entspricht EN 60898-1
  • 3 entspricht IEC 60898-1
限制类：
  • 3 entspricht EN 60898-1
  • 3 entspricht IEC 60898-1
[Ui]设计绝缘电压：
  • 500 V AC 50/60 Hz entspricht EN 60947-2
  • 500 V AC 50/60 Hz entspricht IEC 60947-2
[Ui]设计绝缘电压：
  • 500 V AC 50/60 Hz entspricht EN 60947-2
  • 500 V AC 50/60 Hz entspricht IEC 60947-2
[Uimp]设计抗震性：
  • 6 kV entspricht EN 60947-2
  • 6 kV entspricht IEC 60947-2
[Uimp]设计抗震性：
  • 6 kV entspricht EN 60947-2
  • 6 kV entspricht IEC 60947-2
触点位置指示器：
Ja
触点位置指示器：
Ja
控件类型：
Kippschalter
控件类型：
Kippschalter
本地信号：
Auslöseanzeige
本地信号：
Auslöseanzeige
安装方式：
Fixiert
安装方式：
Fixiert
安装支架：
DIN-Schiene
安装支架：
DIN-Schiene
梳形导轨和歧管块的兼容性：
Oben oder unten: ja
梳形导轨和歧管块的兼容性：
Oben oder unten: ja
9mm网格：
4
9mm网格：
4
身高：
85 mm
身高：
85 mm
宽度：
36 mm
宽度：
36 mm
深度：
78,5 mm
深度：
78,5 mm
产品重量：
0,25 kg
产品重量：
0,25 kg
颜色：
Weiß
颜色：
Weiß
机械使用寿命：
20000 Zyklen
机械使用寿命：
20000 Zyklen
电气使用寿命：
10000 Zyklen
电气使用寿命：
10000 Zyklen
终端：
  • Einzelklemme (oben oder unten) 1…35 mm² fest
  • Einzelklemme (oben oder unten) 1…25 mm² flexibel
终端：
  • Einzelklemme (oben oder unten) 1…35 mm² fest
  • Einzelklemme (oben oder unten) 1…25 mm² flexibel
剥线长度：
14 mm für oben oder unten Verbindung
剥线长度：
14 mm für oben oder unten Verbindung
[M] 拧紧力矩：
3,5 Nm oben oder unten
[M] 拧紧力矩：
3,5 Nm oben oder unten
接地故障保护：
Separater Block
接地故障保护：
Separater Block

Schneider A9F89232 装配

Schutzart (IP)：
  • IP20 entspricht IEC 60529
  • IP20 entspricht EN 60529
Schutzart (IP)：
  • IP20 entspricht IEC 60529
  • IP20 entspricht EN 60529
污染程度：
  • 3 entspricht EN 60947-2
  • 3 entspricht IEC 60947-2
污染程度：
  • 3 entspricht EN 60947-2
  • 3 entspricht IEC 60947-2
浪涌类别：
IV
浪涌类别：
IV
热带适宜性：
2 entspricht IEC 60068-1
热带适宜性：
2 entspricht IEC 60068-1
相对湿度：
95 % bei 55 °C
相对湿度：
95 % bei 55 °C
工作高度：
0 - 2.000 m
工作高度：
0 - 2.000 m
工作环境温度：
-35…70 °C
工作环境温度：
-35…70 °C
储存环境温度：
-40…85 °C
储存环境温度：
-40…85 °C

Schneider A9F89232 装配

Schutzart (IP)：
  • IP20 entspricht IEC 60529
  • IP20 entspricht EN 60529
Schutzart (IP)：
  • IP20 entspricht IEC 60529
  • IP20 entspricht EN 60529
污染程度：
  • 3 entspricht EN 60947-2
  • 3 entspricht IEC 60947-2
污染程度：
  • 3 entspricht EN 60947-2
  • 3 entspricht IEC 60947-2
浪涌类别：
IV
浪涌类别：
IV
热带适宜性：
2 entspricht IEC 60068-1
热带适宜性：
2 entspricht IEC 60068-1
相对湿度：
95 % bei 55 °C
相对湿度：
95 % bei 55 °C
工作高度：
0 - 2.000 m
工作高度：
0 - 2.000 m
工作环境温度：
-35…70 °C
工作环境温度：
-35…70 °C
储存环境温度：
-40…85 °C
储存环境温度：
-40…85 °C

Schneider A9F89232 包装单位

VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
7,3 cm
VPE 1高度：
7,3 cm
VPE 1宽度：
3,5 cm
VPE 1宽度：
3,5 cm
VPE 1长度：
9,4 cm
VPE 1长度：
9,4 cm
VPE 1重量：
238 g
VPE 1重量：
238 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
6
VPE 2数量：
6
VPE 2高度：
8 cm
VPE 2高度：
8 cm
VPE 2宽度：
10 cm
VPE 2宽度：
10 cm
VPE 2长度：
22,5 cm
VPE 2长度：
22,5 cm
VPE 2重量：
1,488 kg
VPE 2重量：
1,488 kg
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
66
VPE 3数量：
66
VPE 3高度：
30 cm
VPE 3高度：
30 cm
VPE 3宽度：
30 cm
VPE 3宽度：
30 cm
VPE 3长度：
40 cm
VPE 3长度：
40 cm
VPE 3重量：
16,943 kg
VPE 3重量：
16,943 kg

Schneider A9F89232 包装单位

VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
7,3 cm
VPE 1高度：
7,3 cm
VPE 1宽度：
3,5 cm
VPE 1宽度：
3,5 cm
VPE 1长度：
9,4 cm
VPE 1长度：
9,4 cm
VPE 1重量：
238 g
VPE 1重量：
238 g
VPE 2类型：
BB1
VPE 2类型：
BB1
VPE 2数量：
6
VPE 2数量：
6
VPE 2高度：
8 cm
VPE 2高度：
8 cm
VPE 2宽度：
10 cm
VPE 2宽度：
10 cm
VPE 2长度：
22,5 cm
VPE 2长度：
22,5 cm
VPE 2重量：
1,488 kg
VPE 2重量：
1,488 kg
VPE 3类型：
S03
VPE 3类型：
S03
VPE 3数量：
66
VPE 3数量：
66
VPE 3高度：
30 cm
VPE 3高度：
30 cm
VPE 3宽度：
30 cm
VPE 3宽度：
30 cm
VPE 3长度：
40 cm
VPE 3长度：
40 cm
VPE 3重量：
16,943 kg
VPE 3重量：
16,943 kg

Schneider A9F89232 合同担保

保证：
18 months
保证：
18 months

Schneider A9F89232 合同担保

保证：
18 months
保证：
18 months
发布时间：2023-02-20 09:00:01
更新时间：2024-07-25 02:00:21
