48647
48647基本信息
型号: 48647
参考面价： 42949.00 EUR

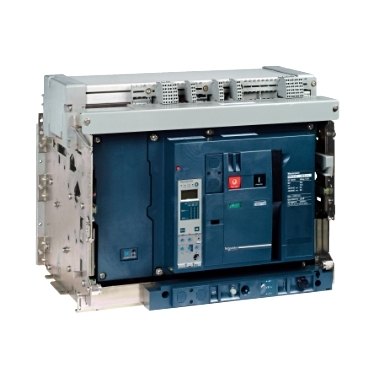

Masterpact NW40NDC-C 4000A 4P基本开关，固定式，无Micrologic
- 产品的环保性更多信息
48647基本属性
长度：527 mm
宽度：422 mm
高度：352 mm
48647主要特点
- 系列：
- MasterPact
- 品名：
- MasterPact NW DC
- 断路器名称：
- Masterpact NW40NDC-C
- 产品或组件类型：
- Leistungsschalter
- 设备应用程序：
- DC voltage switching
- 电杆说明：
- 3P
- 控制单元：
- Ohne Steuereinheit
- [In]设计电流：
- 4000 A bei 40 °C
- 性能类型：
- N 35 kA 500 V DC
- [Ue]工作设计电压：
- 500/900 V DC
- 适用于绝缘：
- Ja entspricht EN/IEC 60947-2
- 选择性类别：
- Kategorie B
- 控件类型：
- Drucktaste
- 安装方式：
- Fixiert
48647主要特点
- 系列：
- MasterPact
- 品名：
- MasterPact NW DC
- 断路器名称：
- Masterpact NW40NDC-C
- 产品或组件类型：
- Leistungsschalter
- 设备应用程序：
- DC voltage switching
- 电杆说明：
- 3P
- 控制单元：
- Ohne Steuereinheit
- [In]设计电流：
- 4000 A bei 40 °C
- 性能类型：
- N 35 kA 500 V DC
- [Ue]工作设计电压：
- 500/900 V DC
- 适用于绝缘：
- Ja entspricht EN/IEC 60947-2
- 选择性类别：
- Kategorie B
- 控件类型：
- Drucktaste
- 安装方式：
- Fixiert
48647其他功能
- [Icu]额定极限短路分断能力：
- 25 kA Icu bei 500 V DC L/R = 30 ms
- 35 kA Icu bei 500 V DC L/R = 15 ms
- 85 kA Icu bei 500 V DC L/R = 5 ms
- [Ics]额定断电：
- 25 kA bei 500 V DC (L/R = 30 ms)
- 35 kA bei 500 V DC (L/R = 5 ms)
- 85 kA bei 500 V DC (L/R = 5 ms)
- [Icw]设计短期电流电阻：
- 50 kA 1 s
- [Icm]设计短路开关容量：
- 25 kA L/R = 30 ms 500 V DC
- 35 kA L/R = 15 ms 500 V DC
- 85 kA L/R = 5 ms 500 V DC
- 传感器额定值：
- 4000 A
- [Ui]设计绝缘电压：
- 1000 V DC
- [Uimp]设计抗震性：
- 12 kV
- 功率损耗（W）：
- 4000 W
- 最大停机时间：
- 30…75 ms
- 关闭时的最大反应时间：
- 70 ms
- 安装支架：
- Rückwand
- Schienen
- 顶部的连接：
- Rear
- 底部连接：
- Rückseite
- 连接网格：
- 150 mm
- 机械使用寿命：
- 10000 Zyklen ohne Wartung entspricht IEC 60947-2
- 20000 Zyklen mit Wartung entspricht IEC 60947-2
- 电气使用寿命：
- 2000 Zyklen 500 V DC ohne Wartung entspricht IEC 60947-2
- 身高：
- 352 mm
- 宽度：
- 422 mm
- 深度：
- 527 mm
- 产品重量：
- 60…86 kg
- 标准：
- IEC 60947-2
- 产品认证：
- ASEFA
- ASTA
48647其他功能
- [Icu]额定极限短路分断能力：
- 25 kA Icu bei 500 V DC L/R = 30 ms
- 35 kA Icu bei 500 V DC L/R = 15 ms
- 85 kA Icu bei 500 V DC L/R = 5 ms
- [Ics]额定断电：
- 25 kA bei 500 V DC (L/R = 30 ms)
- 35 kA bei 500 V DC (L/R = 5 ms)
- 85 kA bei 500 V DC (L/R = 5 ms)
- [Icw]设计短期电流电阻：
- 50 kA 1 s
- [Icm]设计短路开关容量：
- 25 kA L/R = 30 ms 500 V DC
- 35 kA L/R = 15 ms 500 V DC
- 85 kA L/R = 5 ms 500 V DC
- 传感器额定值：
- 4000 A
- [Ui]设计绝缘电压：
- 1000 V DC
- [Uimp]设计抗震性：
- 12 kV
- 功率损耗（W）：
- 4000 W
- 最大停机时间：
- 30…75 ms
- 关闭时的最大反应时间：
- 70 ms
- 安装支架：
- Rückwand
- Schienen
- 顶部的连接：
- Rear
- 底部连接：
- Rückseite
- 连接网格：
- 150 mm
- 机械使用寿命：
- 10000 Zyklen ohne Wartung entspricht IEC 60947-2
- 20000 Zyklen mit Wartung entspricht IEC 60947-2
- 电气使用寿命：
- 2000 Zyklen 500 V DC ohne Wartung entspricht IEC 60947-2
- 身高：
- 352 mm
- 宽度：
- 422 mm
- 深度：
- 527 mm
- 产品重量：
- 60…86 kg
- 标准：
- IEC 60947-2
- 产品认证：
- ASEFA
- ASTA
48647装配
- 污染程度：
- 4 entspricht IEC 60664-1
- 工作环境温度：
- -25…70 °C
- 储存环境温度：
- -40…85 °C
- 工作高度：
- 0 - 2.000 m ohne Leistungsminderung
- 2.000 - 5.000 m mit Unterlastung
48647装配
- 污染程度：
- 4 entspricht IEC 60664-1
- 工作环境温度：
- -25…70 °C
- 储存环境温度：
- -40…85 °C
- 工作高度：
- 0 - 2.000 m ohne Leistungsminderung
- 2.000 - 5.000 m mit Unterlastung
48647包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 0,1 cm
- VPE 1宽度：
- 0,1 cm
- VPE 1长度：
- 0,2 cm
- VPE 1重量：
- 172,284 kg
48647包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 0,1 cm
- VPE 1宽度：
- 0,1 cm
- VPE 1长度：
- 0,2 cm
- VPE 1重量：
- 172,284 kg
48647合同担保
- 保证：
- 18 months
48647合同担保
- 保证：
- 18 months
