31360 Schneider 原厂跨境代采
31360 Schneider 原厂跨境代采
31360基本信息

型号: 31360

参考面价： 2424.00 EUR

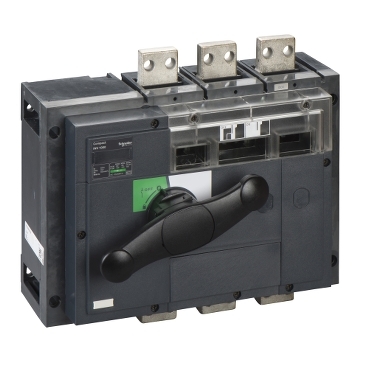

负载隔离开关ComPact INV1000 3P 1000A固定安装，带黑色旋转驱动器
  • 产品的环保性更多信息
31360基本属性
净重：14.000 KG
长度：147 mm
宽度：340 mm
高度：300 mm
31360主要特点
系列：
ComPact
系列：
ComPact
品名：
ComPacT INS
品名：
ComPacT INS
产品或组件类型：
Lasttrennschalter
产品或组件类型：
Lasttrennschalter
电杆说明：
3P
电杆说明：
3P
网络类型：
  • DC
  • AC
网络类型：
  • DC
  • AC
网络频率：
50/60 Hz
网络频率：
50/60 Hz
[Ie]操作设计流程：
  • AC-21A: 1000 A AC 50/60 Hz 220/240 V
  • AC-21A: 1000 A AC 50/60 Hz 380/415 V
  • AC-21A: 1000 A AC 50/60 Hz 440/480 V
  • AC-21A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-21A: 1000 A AC 50/60 Hz 500/525 V
  • AC-21A: 1000 A AC 50/60 Hz 660/690 V
  • AC-22A: 1000 A AC 50/60 Hz 220/240 V
  • AC-22A: 1000 A AC 50/60 Hz 380/415 V
  • AC-22A: 1000 A AC 50/60 Hz 440/480 V
  • AC-22A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-22A: 1000 A AC 50/60 Hz 500/525 V
  • AC-22A: 1000 A AC 50/60 Hz 660/690 V
  • AC-23A: 1000 A AC 50/60 Hz 220/240 V
  • AC-23A: 1000 A AC 50/60 Hz 380/415 V
  • AC-23A: 1000 A AC 50/60 Hz 440/480 V
  • AC-23A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-23A: 1000 A AC 50/60 Hz 500/525 V
  • AC-23A: 1000 A AC 50/60 Hz 660/690 V
  • DC-21A: 1000 A DC 125 V 2 Pole in Serie
  • DC-22A: 1000 A DC 125 V 2 Pole in Serie
  • DC-23B: 1000 A DC 125 V 2 Pole in Serie
[Ie]操作设计流程：
  • AC-21A: 1000 A AC 50/60 Hz 220/240 V
  • AC-21A: 1000 A AC 50/60 Hz 380/415 V
  • AC-21A: 1000 A AC 50/60 Hz 440/480 V
  • AC-21A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-21A: 1000 A AC 50/60 Hz 500/525 V
  • AC-21A: 1000 A AC 50/60 Hz 660/690 V
  • AC-22A: 1000 A AC 50/60 Hz 220/240 V
  • AC-22A: 1000 A AC 50/60 Hz 380/415 V
  • AC-22A: 1000 A AC 50/60 Hz 440/480 V
  • AC-22A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-22A: 1000 A AC 50/60 Hz 500/525 V
  • AC-22A: 1000 A AC 50/60 Hz 660/690 V
  • AC-23A: 1000 A AC 50/60 Hz 220/240 V
  • AC-23A: 1000 A AC 50/60 Hz 380/415 V
  • AC-23A: 1000 A AC 50/60 Hz 440/480 V
  • AC-23A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-23A: 1000 A AC 50/60 Hz 500/525 V
  • AC-23A: 1000 A AC 50/60 Hz 660/690 V
  • DC-21A: 1000 A DC 125 V 2 Pole in Serie
  • DC-22A: 1000 A DC 125 V 2 Pole in Serie
  • DC-23B: 1000 A DC 125 V 2 Pole in Serie
[Ui]设计绝缘电压：
1000 V AC 50/60 Hz
[Ui]设计绝缘电压：
1000 V AC 50/60 Hz
[Uimp]设计抗震性：
12 kV
[Uimp]设计抗震性：
12 kV
[ih]露天的常规热流：
1000 A bei 60 °C
[ih]露天的常规热流：
1000 A bei 60 °C
[Icm]设计短路开关容量：
  • 330 kA mit vorgeschaltetem Leistungsschalter 690 V AC bei 50/60 Hz
  • 75 kA Lasttrennschalter allein 690 V AC bei 50/60 Hz
[Icm]设计短路开关容量：
  • 330 kA mit vorgeschaltetem Leistungsschalter 690 V AC bei 50/60 Hz
  • 75 kA Lasttrennschalter allein 690 V AC bei 50/60 Hz
[Ue]工作设计电压：
  • 250 V DC
  • 690 V AC 50/60 Hz
[Ue]工作设计电压：
  • 250 V DC
  • 690 V AC 50/60 Hz
适用于绝缘：
Ja
适用于绝缘：
Ja
触点位置指示器：
Ja
触点位置指示器：
Ja
可见分离距离：
Ja
可见分离距离：
Ja
污染程度：
3
污染程度：
3
31360主要特点
系列：
ComPact
系列：
ComPact
品名：
ComPacT INS
品名：
ComPacT INS
产品或组件类型：
Lasttrennschalter
产品或组件类型：
Lasttrennschalter
电杆说明：
3P
电杆说明：
3P
网络类型：
  • DC
  • AC
网络类型：
  • DC
  • AC
网络频率：
50/60 Hz
网络频率：
50/60 Hz
[Ie]操作设计流程：
  • AC-21A: 1000 A AC 50/60 Hz 220/240 V
  • AC-21A: 1000 A AC 50/60 Hz 380/415 V
  • AC-21A: 1000 A AC 50/60 Hz 440/480 V
  • AC-21A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-21A: 1000 A AC 50/60 Hz 500/525 V
  • AC-21A: 1000 A AC 50/60 Hz 660/690 V
  • AC-22A: 1000 A AC 50/60 Hz 220/240 V
  • AC-22A: 1000 A AC 50/60 Hz 380/415 V
  • AC-22A: 1000 A AC 50/60 Hz 440/480 V
  • AC-22A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-22A: 1000 A AC 50/60 Hz 500/525 V
  • AC-22A: 1000 A AC 50/60 Hz 660/690 V
  • AC-23A: 1000 A AC 50/60 Hz 220/240 V
  • AC-23A: 1000 A AC 50/60 Hz 380/415 V
  • AC-23A: 1000 A AC 50/60 Hz 440/480 V
  • AC-23A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-23A: 1000 A AC 50/60 Hz 500/525 V
  • AC-23A: 1000 A AC 50/60 Hz 660/690 V
  • DC-21A: 1000 A DC 125 V 2 Pole in Serie
  • DC-22A: 1000 A DC 125 V 2 Pole in Serie
  • DC-23B: 1000 A DC 125 V 2 Pole in Serie
[Ie]操作设计流程：
  • AC-21A: 1000 A AC 50/60 Hz 220/240 V
  • AC-21A: 1000 A AC 50/60 Hz 380/415 V
  • AC-21A: 1000 A AC 50/60 Hz 440/480 V
  • AC-21A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-21A: 1000 A AC 50/60 Hz 500/525 V
  • AC-21A: 1000 A AC 50/60 Hz 660/690 V
  • AC-22A: 1000 A AC 50/60 Hz 220/240 V
  • AC-22A: 1000 A AC 50/60 Hz 380/415 V
  • AC-22A: 1000 A AC 50/60 Hz 440/480 V
  • AC-22A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-22A: 1000 A AC 50/60 Hz 500/525 V
  • AC-22A: 1000 A AC 50/60 Hz 660/690 V
  • AC-23A: 1000 A AC 50/60 Hz 220/240 V
  • AC-23A: 1000 A AC 50/60 Hz 380/415 V
  • AC-23A: 1000 A AC 50/60 Hz 440/480 V
  • AC-23A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-23A: 1000 A AC 50/60 Hz 500/525 V
  • AC-23A: 1000 A AC 50/60 Hz 660/690 V
  • DC-21A: 1000 A DC 125 V 2 Pole in Serie
  • DC-22A: 1000 A DC 125 V 2 Pole in Serie
  • DC-23B: 1000 A DC 125 V 2 Pole in Serie
[Ui]设计绝缘电压：
1000 V AC 50/60 Hz
[Ui]设计绝缘电压：
1000 V AC 50/60 Hz
[Uimp]设计抗震性：
12 kV
[Uimp]设计抗震性：
12 kV
[ih]露天的常规热流：
1000 A bei 60 °C
[ih]露天的常规热流：
1000 A bei 60 °C
[Icm]设计短路开关容量：
  • 330 kA mit vorgeschaltetem Leistungsschalter 690 V AC bei 50/60 Hz
  • 75 kA Lasttrennschalter allein 690 V AC bei 50/60 Hz
[Icm]设计短路开关容量：
  • 330 kA mit vorgeschaltetem Leistungsschalter 690 V AC bei 50/60 Hz
  • 75 kA Lasttrennschalter allein 690 V AC bei 50/60 Hz
[Ue]工作设计电压：
  • 250 V DC
  • 690 V AC 50/60 Hz
[Ue]工作设计电压：
  • 250 V DC
  • 690 V AC 50/60 Hz
适用于绝缘：
Ja
适用于绝缘：
Ja
触点位置指示器：
Ja
触点位置指示器：
Ja
可见分离距离：
Ja
可见分离距离：
Ja
污染程度：
3
污染程度：
3
31360其他功能
控件类型：
Direkter Front-Drehgriff
控件类型：
Direkter Front-Drehgriff
手柄颜色：
Schwarz
手柄颜色：
Schwarz
安装方式：
Fixiert
安装方式：
Fixiert
安装支架：
  • Schiene
  • Platte
安装支架：
  • Schiene
  • Platte
顶部的连接：
Vorne
顶部的连接：
Vorne
底部连接：
Vorne
底部连接：
Vorne
最大功率：
  • AC-23: 315 kW bei 220/240 V AC 50/60 Hz
  • AC-23: 560 kW bei 380/400 V AC 50/60 Hz
  • AC-23: 630 kW bei 415 V AC 50/60 Hz
  • AC-23: 710 kW bei 500/525 V AC 50/60 Hz
  • AC-23: 900 kW bei 660/690 V AC 50/60 Hz
最大功率：
  • AC-23: 315 kW bei 220/240 V AC 50/60 Hz
  • AC-23: 560 kW bei 380/400 V AC 50/60 Hz
  • AC-23: 630 kW bei 415 V AC 50/60 Hz
  • AC-23: 710 kW bei 500/525 V AC 50/60 Hz
  • AC-23: 900 kW bei 660/690 V AC 50/60 Hz
额定功率：
Unterbrechungsfrei
额定功率：
Unterbrechungsfrei
间歇运行等级：
Klasse 120 - 60 %
间歇运行等级：
Klasse 120 - 60 %
[Icw]设计短期电流电阻：
  • 10 kA während 20 s entspricht IEC 60947-3
  • 20 kA während 3 s entspricht IEC 60947-3
  • 35 kA während 1 s entspricht IEC 60947-3
  • 42 kA während 0,8 s entspricht IEC 60947-3
  • 50 kA während 0,5 s entspricht IEC 60947-3
  • 8 kA während 30 s entspricht IEC 60947-3
[Icw]设计短期电流电阻：
  • 10 kA während 20 s entspricht IEC 60947-3
  • 20 kA während 3 s entspricht IEC 60947-3
  • 35 kA während 1 s entspricht IEC 60947-3
  • 42 kA während 0,8 s entspricht IEC 60947-3
  • 50 kA während 0,5 s entspricht IEC 60947-3
  • 8 kA während 30 s entspricht IEC 60947-3
机械使用寿命：
3000 Zyklen
机械使用寿命：
3000 Zyklen
电气使用寿命：
  • AC-21A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 660/690 V AC 50/60 Hz
  • DC-21A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-22A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-23A: 500 Zyklen 125 V DC 2 Pole in Serie
电气使用寿命：
  • AC-21A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 660/690 V AC 50/60 Hz
  • DC-21A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-22A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-23A: 500 Zyklen 125 V DC 2 Pole in Serie
连接网格：
70 mm
连接网格：
70 mm
身高：
300 mm
身高：
300 mm
宽度：
340 mm
宽度：
340 mm
深度：
146,5 mm
深度：
146,5 mm
产品重量：
14 kg
产品重量：
14 kg
31360其他功能
控件类型：
Direkter Front-Drehgriff
控件类型：
Direkter Front-Drehgriff
手柄颜色：
Schwarz
手柄颜色：
Schwarz
安装方式：
Fixiert
安装方式：
Fixiert
安装支架：
  • Schiene
  • Platte
安装支架：
  • Schiene
  • Platte
顶部的连接：
Vorne
顶部的连接：
Vorne
底部连接：
Vorne
底部连接：
Vorne
最大功率：
  • AC-23: 315 kW bei 220/240 V AC 50/60 Hz
  • AC-23: 560 kW bei 380/400 V AC 50/60 Hz
  • AC-23: 630 kW bei 415 V AC 50/60 Hz
  • AC-23: 710 kW bei 500/525 V AC 50/60 Hz
  • AC-23: 900 kW bei 660/690 V AC 50/60 Hz
最大功率：
  • AC-23: 315 kW bei 220/240 V AC 50/60 Hz
  • AC-23: 560 kW bei 380/400 V AC 50/60 Hz
  • AC-23: 630 kW bei 415 V AC 50/60 Hz
  • AC-23: 710 kW bei 500/525 V AC 50/60 Hz
  • AC-23: 900 kW bei 660/690 V AC 50/60 Hz
额定功率：
Unterbrechungsfrei
额定功率：
Unterbrechungsfrei
间歇运行等级：
Klasse 120 - 60 %
间歇运行等级：
Klasse 120 - 60 %
[Icw]设计短期电流电阻：
  • 10 kA während 20 s entspricht IEC 60947-3
  • 20 kA während 3 s entspricht IEC 60947-3
  • 35 kA während 1 s entspricht IEC 60947-3
  • 42 kA während 0,8 s entspricht IEC 60947-3
  • 50 kA während 0,5 s entspricht IEC 60947-3
  • 8 kA während 30 s entspricht IEC 60947-3
[Icw]设计短期电流电阻：
  • 10 kA während 20 s entspricht IEC 60947-3
  • 20 kA während 3 s entspricht IEC 60947-3
  • 35 kA während 1 s entspricht IEC 60947-3
  • 42 kA während 0,8 s entspricht IEC 60947-3
  • 50 kA während 0,5 s entspricht IEC 60947-3
  • 8 kA während 30 s entspricht IEC 60947-3
机械使用寿命：
3000 Zyklen
机械使用寿命：
3000 Zyklen
电气使用寿命：
  • AC-21A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 660/690 V AC 50/60 Hz
  • DC-21A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-22A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-23A: 500 Zyklen 125 V DC 2 Pole in Serie
电气使用寿命：
  • AC-21A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 660/690 V AC 50/60 Hz
  • DC-21A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-22A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-23A: 500 Zyklen 125 V DC 2 Pole in Serie
连接网格：
70 mm
连接网格：
70 mm
身高：
300 mm
身高：
300 mm
宽度：
340 mm
宽度：
340 mm
深度：
146,5 mm
深度：
146,5 mm
产品重量：
14 kg
产品重量：
14 kg
31360装配
标准：
  • IEC 60947-3
  • IEC 60947-1
标准：
  • IEC 60947-3
  • IEC 60947-1
产品认证：
KEMA-KEUR
产品认证：
KEMA-KEUR
保护等级（IP）：
IP40 entspricht IEC 60529
保护等级（IP）：
IP40 entspricht IEC 60529
保护类型（IK）：
IK07 entspricht EN 50102
保护类型（IK）：
IK07 entspricht EN 50102
工作环境温度：
-25…70 °C
工作环境温度：
-25…70 °C
储存环境温度：
-50…85 °C
储存环境温度：
-50…85 °C
31360装配
标准：
  • IEC 60947-3
  • IEC 60947-1
标准：
  • IEC 60947-3
  • IEC 60947-1
产品认证：
KEMA-KEUR
产品认证：
KEMA-KEUR
保护等级（IP）：
IP40 entspricht IEC 60529
保护等级（IP）：
IP40 entspricht IEC 60529
保护类型（IK）：
IK07 entspricht EN 50102
保护类型（IK）：
IK07 entspricht EN 50102
工作环境温度：
-25…70 °C
工作环境温度：
-25…70 °C
储存环境温度：
-50…85 °C
储存环境温度：
-50…85 °C
31360包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
21,000 cm
VPE 1高度：
21,000 cm
VPE 1宽度：
33,500 cm
VPE 1宽度：
33,500 cm
VPE 1长度：
36,000 cm
VPE 1长度：
36,000 cm
VPE 1重量：
15,400 kg
VPE 1重量：
15,400 kg
31360包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
21,000 cm
VPE 1高度：
21,000 cm
VPE 1宽度：
33,500 cm
VPE 1宽度：
33,500 cm
VPE 1长度：
36,000 cm
VPE 1长度：
36,000 cm
VPE 1重量：
15,400 kg
VPE 1重量：
15,400 kg
31360合同担保
保证：
18 months
保证：
18 months
31360合同担保
保证：
18 months
保证：
18 months
31360
业务合作
31360 Schneider 原厂跨境代采
31360 Schneider 原厂跨境代采

基本信息

型号: 31360

参考面价： 2424.00 EUR

负载隔离开关ComPact INV1000 3P 1000A固定安装，带黑色旋转驱动器
  • ·产品的环保性更多信息
主要特点
系列：
ComPact
系列：
ComPact
品名：
ComPacT INS
品名：
ComPacT INS
产品或组件类型：
Lasttrennschalter
产品或组件类型：
Lasttrennschalter
电杆说明：
3P
电杆说明：
3P
网络类型：
  • DC
  • AC
网络类型：
  • DC
  • AC
网络频率：
50/60 Hz
网络频率：
50/60 Hz
[Ie]操作设计流程：
  • AC-21A: 1000 A AC 50/60 Hz 220/240 V
  • AC-21A: 1000 A AC 50/60 Hz 380/415 V
  • AC-21A: 1000 A AC 50/60 Hz 440/480 V
  • AC-21A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-21A: 1000 A AC 50/60 Hz 500/525 V
  • AC-21A: 1000 A AC 50/60 Hz 660/690 V
  • AC-22A: 1000 A AC 50/60 Hz 220/240 V
  • AC-22A: 1000 A AC 50/60 Hz 380/415 V
  • AC-22A: 1000 A AC 50/60 Hz 440/480 V
  • AC-22A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-22A: 1000 A AC 50/60 Hz 500/525 V
  • AC-22A: 1000 A AC 50/60 Hz 660/690 V
  • AC-23A: 1000 A AC 50/60 Hz 220/240 V
  • AC-23A: 1000 A AC 50/60 Hz 380/415 V
  • AC-23A: 1000 A AC 50/60 Hz 440/480 V
  • AC-23A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-23A: 1000 A AC 50/60 Hz 500/525 V
  • AC-23A: 1000 A AC 50/60 Hz 660/690 V
  • DC-21A: 1000 A DC 125 V 2 Pole in Serie
  • DC-22A: 1000 A DC 125 V 2 Pole in Serie
  • DC-23B: 1000 A DC 125 V 2 Pole in Serie
[Ie]操作设计流程：
  • AC-21A: 1000 A AC 50/60 Hz 220/240 V
  • AC-21A: 1000 A AC 50/60 Hz 380/415 V
  • AC-21A: 1000 A AC 50/60 Hz 440/480 V
  • AC-21A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-21A: 1000 A AC 50/60 Hz 500/525 V
  • AC-21A: 1000 A AC 50/60 Hz 660/690 V
  • AC-22A: 1000 A AC 50/60 Hz 220/240 V
  • AC-22A: 1000 A AC 50/60 Hz 380/415 V
  • AC-22A: 1000 A AC 50/60 Hz 440/480 V
  • AC-22A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-22A: 1000 A AC 50/60 Hz 500/525 V
  • AC-22A: 1000 A AC 50/60 Hz 660/690 V
  • AC-23A: 1000 A AC 50/60 Hz 220/240 V
  • AC-23A: 1000 A AC 50/60 Hz 380/415 V
  • AC-23A: 1000 A AC 50/60 Hz 440/480 V
  • AC-23A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-23A: 1000 A AC 50/60 Hz 500/525 V
  • AC-23A: 1000 A AC 50/60 Hz 660/690 V
  • DC-21A: 1000 A DC 125 V 2 Pole in Serie
  • DC-22A: 1000 A DC 125 V 2 Pole in Serie
  • DC-23B: 1000 A DC 125 V 2 Pole in Serie
[Ui]设计绝缘电压：
1000 V AC 50/60 Hz
[Ui]设计绝缘电压：
1000 V AC 50/60 Hz
[Uimp]设计抗震性：
12 kV
[Uimp]设计抗震性：
12 kV
[ih]露天的常规热流：
1000 A bei 60 °C
[ih]露天的常规热流：
1000 A bei 60 °C
[Icm]设计短路开关容量：
  • 330 kA mit vorgeschaltetem Leistungsschalter 690 V AC bei 50/60 Hz
  • 75 kA Lasttrennschalter allein 690 V AC bei 50/60 Hz
[Icm]设计短路开关容量：
  • 330 kA mit vorgeschaltetem Leistungsschalter 690 V AC bei 50/60 Hz
  • 75 kA Lasttrennschalter allein 690 V AC bei 50/60 Hz
[Ue]工作设计电压：
  • 250 V DC
  • 690 V AC 50/60 Hz
[Ue]工作设计电压：
  • 250 V DC
  • 690 V AC 50/60 Hz
适用于绝缘：
Ja
适用于绝缘：
Ja
触点位置指示器：
Ja
触点位置指示器：
Ja
可见分离距离：
Ja
可见分离距离：
Ja
污染程度：
3
污染程度：
3
主要特点
系列：
ComPact
系列：
ComPact
品名：
ComPacT INS
品名：
ComPacT INS
产品或组件类型：
Lasttrennschalter
产品或组件类型：
Lasttrennschalter
电杆说明：
3P
电杆说明：
3P
网络类型：
  • DC
  • AC
网络类型：
  • DC
  • AC
网络频率：
50/60 Hz
网络频率：
50/60 Hz
[Ie]操作设计流程：
  • AC-21A: 1000 A AC 50/60 Hz 220/240 V
  • AC-21A: 1000 A AC 50/60 Hz 380/415 V
  • AC-21A: 1000 A AC 50/60 Hz 440/480 V
  • AC-21A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-21A: 1000 A AC 50/60 Hz 500/525 V
  • AC-21A: 1000 A AC 50/60 Hz 660/690 V
  • AC-22A: 1000 A AC 50/60 Hz 220/240 V
  • AC-22A: 1000 A AC 50/60 Hz 380/415 V
  • AC-22A: 1000 A AC 50/60 Hz 440/480 V
  • AC-22A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-22A: 1000 A AC 50/60 Hz 500/525 V
  • AC-22A: 1000 A AC 50/60 Hz 660/690 V
  • AC-23A: 1000 A AC 50/60 Hz 220/240 V
  • AC-23A: 1000 A AC 50/60 Hz 380/415 V
  • AC-23A: 1000 A AC 50/60 Hz 440/480 V
  • AC-23A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-23A: 1000 A AC 50/60 Hz 500/525 V
  • AC-23A: 1000 A AC 50/60 Hz 660/690 V
  • DC-21A: 1000 A DC 125 V 2 Pole in Serie
  • DC-22A: 1000 A DC 125 V 2 Pole in Serie
  • DC-23B: 1000 A DC 125 V 2 Pole in Serie
[Ie]操作设计流程：
  • AC-21A: 1000 A AC 50/60 Hz 220/240 V
  • AC-21A: 1000 A AC 50/60 Hz 380/415 V
  • AC-21A: 1000 A AC 50/60 Hz 440/480 V
  • AC-21A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-21A: 1000 A AC 50/60 Hz 500/525 V
  • AC-21A: 1000 A AC 50/60 Hz 660/690 V
  • AC-22A: 1000 A AC 50/60 Hz 220/240 V
  • AC-22A: 1000 A AC 50/60 Hz 380/415 V
  • AC-22A: 1000 A AC 50/60 Hz 440/480 V
  • AC-22A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-22A: 1000 A AC 50/60 Hz 500/525 V
  • AC-22A: 1000 A AC 50/60 Hz 660/690 V
  • AC-23A: 1000 A AC 50/60 Hz 220/240 V
  • AC-23A: 1000 A AC 50/60 Hz 380/415 V
  • AC-23A: 1000 A AC 50/60 Hz 440/480 V
  • AC-23A: 1000 A AC 50/60 Hz 480 V NEMA
  • AC-23A: 1000 A AC 50/60 Hz 500/525 V
  • AC-23A: 1000 A AC 50/60 Hz 660/690 V
  • DC-21A: 1000 A DC 125 V 2 Pole in Serie
  • DC-22A: 1000 A DC 125 V 2 Pole in Serie
  • DC-23B: 1000 A DC 125 V 2 Pole in Serie
[Ui]设计绝缘电压：
1000 V AC 50/60 Hz
[Ui]设计绝缘电压：
1000 V AC 50/60 Hz
[Uimp]设计抗震性：
12 kV
[Uimp]设计抗震性：
12 kV
[ih]露天的常规热流：
1000 A bei 60 °C
[ih]露天的常规热流：
1000 A bei 60 °C
[Icm]设计短路开关容量：
  • 330 kA mit vorgeschaltetem Leistungsschalter 690 V AC bei 50/60 Hz
  • 75 kA Lasttrennschalter allein 690 V AC bei 50/60 Hz
[Icm]设计短路开关容量：
  • 330 kA mit vorgeschaltetem Leistungsschalter 690 V AC bei 50/60 Hz
  • 75 kA Lasttrennschalter allein 690 V AC bei 50/60 Hz
[Ue]工作设计电压：
  • 250 V DC
  • 690 V AC 50/60 Hz
[Ue]工作设计电压：
  • 250 V DC
  • 690 V AC 50/60 Hz
适用于绝缘：
Ja
适用于绝缘：
Ja
触点位置指示器：
Ja
触点位置指示器：
Ja
可见分离距离：
Ja
可见分离距离：
Ja
污染程度：
3
污染程度：
3
其他功能
控件类型：
Direkter Front-Drehgriff
控件类型：
Direkter Front-Drehgriff
手柄颜色：
Schwarz
手柄颜色：
Schwarz
安装方式：
Fixiert
安装方式：
Fixiert
安装支架：
  • Schiene
  • Platte
安装支架：
  • Schiene
  • Platte
顶部的连接：
Vorne
顶部的连接：
Vorne
底部连接：
Vorne
底部连接：
Vorne
最大功率：
  • AC-23: 315 kW bei 220/240 V AC 50/60 Hz
  • AC-23: 560 kW bei 380/400 V AC 50/60 Hz
  • AC-23: 630 kW bei 415 V AC 50/60 Hz
  • AC-23: 710 kW bei 500/525 V AC 50/60 Hz
  • AC-23: 900 kW bei 660/690 V AC 50/60 Hz
最大功率：
  • AC-23: 315 kW bei 220/240 V AC 50/60 Hz
  • AC-23: 560 kW bei 380/400 V AC 50/60 Hz
  • AC-23: 630 kW bei 415 V AC 50/60 Hz
  • AC-23: 710 kW bei 500/525 V AC 50/60 Hz
  • AC-23: 900 kW bei 660/690 V AC 50/60 Hz
额定功率：
Unterbrechungsfrei
额定功率：
Unterbrechungsfrei
间歇运行等级：
Klasse 120 - 60 %
间歇运行等级：
Klasse 120 - 60 %
[Icw]设计短期电流电阻：
  • 10 kA während 20 s entspricht IEC 60947-3
  • 20 kA während 3 s entspricht IEC 60947-3
  • 35 kA während 1 s entspricht IEC 60947-3
  • 42 kA während 0,8 s entspricht IEC 60947-3
  • 50 kA während 0,5 s entspricht IEC 60947-3
  • 8 kA während 30 s entspricht IEC 60947-3
[Icw]设计短期电流电阻：
  • 10 kA während 20 s entspricht IEC 60947-3
  • 20 kA während 3 s entspricht IEC 60947-3
  • 35 kA während 1 s entspricht IEC 60947-3
  • 42 kA während 0,8 s entspricht IEC 60947-3
  • 50 kA während 0,5 s entspricht IEC 60947-3
  • 8 kA während 30 s entspricht IEC 60947-3
机械使用寿命：
3000 Zyklen
机械使用寿命：
3000 Zyklen
电气使用寿命：
  • AC-21A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 660/690 V AC 50/60 Hz
  • DC-21A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-22A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-23A: 500 Zyklen 125 V DC 2 Pole in Serie
电气使用寿命：
  • AC-21A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 660/690 V AC 50/60 Hz
  • DC-21A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-22A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-23A: 500 Zyklen 125 V DC 2 Pole in Serie
连接网格：
70 mm
连接网格：
70 mm
身高：
300 mm
身高：
300 mm
宽度：
340 mm
宽度：
340 mm
深度：
146,5 mm
深度：
146,5 mm
产品重量：
14 kg
产品重量：
14 kg
其他功能
控件类型：
Direkter Front-Drehgriff
控件类型：
Direkter Front-Drehgriff
手柄颜色：
Schwarz
手柄颜色：
Schwarz
安装方式：
Fixiert
安装方式：
Fixiert
安装支架：
  • Schiene
  • Platte
安装支架：
  • Schiene
  • Platte
顶部的连接：
Vorne
顶部的连接：
Vorne
底部连接：
Vorne
底部连接：
Vorne
最大功率：
  • AC-23: 315 kW bei 220/240 V AC 50/60 Hz
  • AC-23: 560 kW bei 380/400 V AC 50/60 Hz
  • AC-23: 630 kW bei 415 V AC 50/60 Hz
  • AC-23: 710 kW bei 500/525 V AC 50/60 Hz
  • AC-23: 900 kW bei 660/690 V AC 50/60 Hz
最大功率：
  • AC-23: 315 kW bei 220/240 V AC 50/60 Hz
  • AC-23: 560 kW bei 380/400 V AC 50/60 Hz
  • AC-23: 630 kW bei 415 V AC 50/60 Hz
  • AC-23: 710 kW bei 500/525 V AC 50/60 Hz
  • AC-23: 900 kW bei 660/690 V AC 50/60 Hz
额定功率：
Unterbrechungsfrei
额定功率：
Unterbrechungsfrei
间歇运行等级：
Klasse 120 - 60 %
间歇运行等级：
Klasse 120 - 60 %
[Icw]设计短期电流电阻：
  • 10 kA während 20 s entspricht IEC 60947-3
  • 20 kA während 3 s entspricht IEC 60947-3
  • 35 kA während 1 s entspricht IEC 60947-3
  • 42 kA während 0,8 s entspricht IEC 60947-3
  • 50 kA während 0,5 s entspricht IEC 60947-3
  • 8 kA während 30 s entspricht IEC 60947-3
[Icw]设计短期电流电阻：
  • 10 kA während 20 s entspricht IEC 60947-3
  • 20 kA während 3 s entspricht IEC 60947-3
  • 35 kA während 1 s entspricht IEC 60947-3
  • 42 kA während 0,8 s entspricht IEC 60947-3
  • 50 kA während 0,5 s entspricht IEC 60947-3
  • 8 kA während 30 s entspricht IEC 60947-3
机械使用寿命：
3000 Zyklen
机械使用寿命：
3000 Zyklen
电气使用寿命：
  • AC-21A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 660/690 V AC 50/60 Hz
  • DC-21A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-22A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-23A: 500 Zyklen 125 V DC 2 Pole in Serie
电气使用寿命：
  • AC-21A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-21A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-22A: 500 Zyklen 660/690 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 220/240 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 380/415 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 440/480 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 500/525 V AC 50/60 Hz
  • AC-23A: 500 Zyklen 660/690 V AC 50/60 Hz
  • DC-21A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-22A: 500 Zyklen 125 V DC 2 Pole in Serie
  • DC-23A: 500 Zyklen 125 V DC 2 Pole in Serie
连接网格：
70 mm
连接网格：
70 mm
身高：
300 mm
身高：
300 mm
宽度：
340 mm
宽度：
340 mm
深度：
146,5 mm
深度：
146,5 mm
产品重量：
14 kg
产品重量：
14 kg
装配
标准：
  • IEC 60947-3
  • IEC 60947-1
标准：
  • IEC 60947-3
  • IEC 60947-1
产品认证：
KEMA-KEUR
产品认证：
KEMA-KEUR
保护等级（IP）：
IP40 entspricht IEC 60529
保护等级（IP）：
IP40 entspricht IEC 60529
保护类型（IK）：
IK07 entspricht EN 50102
保护类型（IK）：
IK07 entspricht EN 50102
工作环境温度：
-25…70 °C
工作环境温度：
-25…70 °C
储存环境温度：
-50…85 °C
储存环境温度：
-50…85 °C
装配
标准：
  • IEC 60947-3
  • IEC 60947-1
标准：
  • IEC 60947-3
  • IEC 60947-1
产品认证：
KEMA-KEUR
产品认证：
KEMA-KEUR
保护等级（IP）：
IP40 entspricht IEC 60529
保护等级（IP）：
IP40 entspricht IEC 60529
保护类型（IK）：
IK07 entspricht EN 50102
保护类型（IK）：
IK07 entspricht EN 50102
工作环境温度：
-25…70 °C
工作环境温度：
-25…70 °C
储存环境温度：
-50…85 °C
储存环境温度：
-50…85 °C
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
21,000 cm
VPE 1高度：
21,000 cm
VPE 1宽度：
33,500 cm
VPE 1宽度：
33,500 cm
VPE 1长度：
36,000 cm
VPE 1长度：
36,000 cm
VPE 1重量：
15,400 kg
VPE 1重量：
15,400 kg
包装单位
VPE 1类型：
PCE
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1数量：
1
VPE 1高度：
21,000 cm
VPE 1高度：
21,000 cm
VPE 1宽度：
33,500 cm
VPE 1宽度：
33,500 cm
VPE 1长度：
36,000 cm
VPE 1长度：
36,000 cm
VPE 1重量：
15,400 kg
VPE 1重量：
15,400 kg
合同担保
保证：
18 months
保证：
18 months
合同担保
保证：
18 months
保证：
18 months

业务合作

推荐品牌
热销产品
