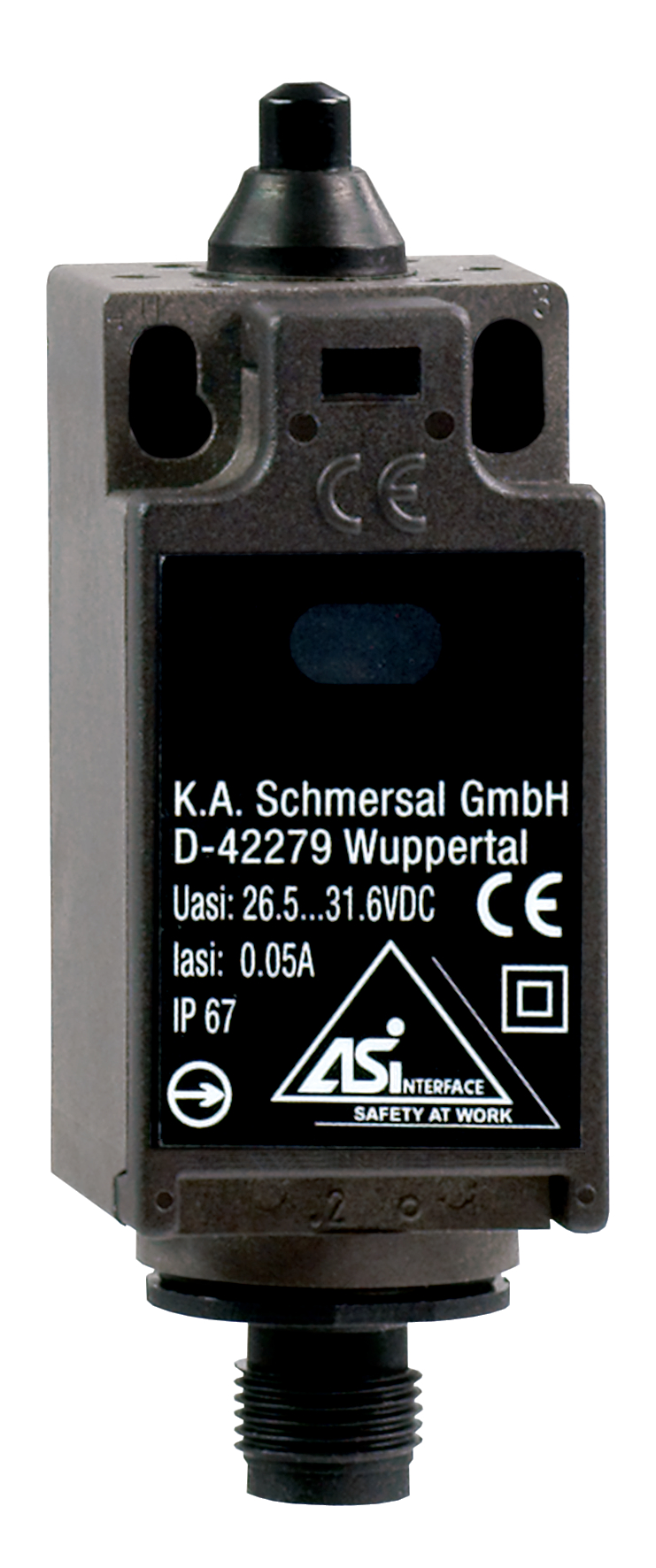

ZV14H 236 ST-AS 103014405
ZV14H 236 ST-AS 103014405基本信息
型号: ZV14H 236 ST-AS
订货号: 103014405
- AS接口M12连接器
- 塑料外壳
- 广泛的执行器
- 主要耐油和耐汽油
- 30毫米x 77毫米x 30毫米
- 执行机构可转换4 x 90°。
- 紧固尺寸符合EN 50047
- AS接口LED和状态显示
- 集成AS接口
- AS-i Power24适用
- 致动器可按10°增量调节
ZV14H 236 ST-AS 103014405基本属性
净重：0.107 KG
长度：46 mm
宽度：30 mm
高度：128 mm
ZV14H 236 ST-AS 103014405产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- ZV14H 236 ST-AS
- 项目编号（订单编号）：
- 103014405
- EAN（欧洲商品编号）：
- 4030661496306
- eCl@ss编号，版本12.0：
- 27-27-26-01
- eCl@ss编号，11.0版：
- 27-27-26-01
- eCl@ss编号，版本9.0：
- 27-27-26-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
ZV14H 236 ST-AS 103014405产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- ZV14H 236 ST-AS
- 项目编号（订单编号）：
- 103014405
- EAN（欧洲商品编号）：
- 4030661496306
- eCl@ss编号，版本12.0：
- 27-27-26-01
- eCl@ss编号，11.0版：
- 27-27-26-01
- eCl@ss编号，版本9.0：
- 27-27-26-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
ZV14H 236 ST-AS 103014405授权和法规
- 证书：
- cULus
- ASi-SaW
ZV14H 236 ST-AS 103014405授权和法规
- 证书：
- cULus
- ASi-SaW
ZV14H 236 ST-AS 103014405一般数据
- 规则：
- EN 50295
- EN ISO 13849-1
- EN IEC 60947-5-1
- EN IEC 61508
- 住房设计：
- Normbauform
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 杠杆的材料：
- Metall
- 毛重：
- 107 g
ZV14H 236 ST-AS 103014405一般数据
- 规则：
- EN 50295
- EN ISO 13849-1
- EN IEC 60947-5-1
- EN IEC 61508
- 住房设计：
- Normbauform
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 杠杆的材料：
- Metall
- 毛重：
- 107 g
ZV14H 236 ST-AS 103014405一般数据
- 安全功能：
- Ja
- 集成显示，状态：
- Ja
- 辅助触点数量：
- 0
- 安全触点数量：
- 2
ZV14H 236 ST-AS 103014405一般数据
- 安全功能：
- Ja
- 集成显示，状态：
- Ja
- 辅助触点数量：
- 0
- 安全触点数量：
- 2
ZV14H 236 ST-AS 103014405安全评估
- 规则：
- EN IEC 61508
- 性能级别，最高可达：
- c
- 类别：
- 1
- PFH值：
- 1,14 x 10⁻⁶ /h
- 注释（PFH值）：
- bis max. 100.000 Schaltzyklen/Jahr
- 安全完整性等级（SIL），适用于：
- 1
- 使用寿命：
- 20 Jahre
ZV14H 236 ST-AS 103014405安全评估
- 规则：
- EN IEC 61508
- 性能级别，最高可达：
- c
- 类别：
- 1
- PFH值：
- 1,14 x 10⁻⁶ /h
- 注释（PFH值）：
- bis max. 100.000 Schaltzyklen/Jahr
- 安全完整性等级（SIL），适用于：
- 1
- 使用寿命：
- 20 Jahre
ZV14H 236 ST-AS 103014405安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- PFH值：
- 1,01 x 10⁻⁷ /h
- 注释（PFH值）：
- bis max. 100.000 Schaltzyklen/Jahr
- 安全完整性等级（SIL），适用于：
- 2
- 使用寿命：
- 20 Jahre
ZV14H 236 ST-AS 103014405安全注意事项
- 请注意：：
- Einsetzbar wenn ein Fehlerausschluss für eine gefahrbringende Beschädigung der 1-kanaligen Mechanik zulässig ist und ein ausreichender Manipulationsschutz gewährleistet ist.
- 性能级别，最高可达：
- d
- 类别：
- 3
- PFH值：
- 1,01 x 10⁻⁷ /h
- 注释（PFH值）：
- bis max. 100.000 Schaltzyklen/Jahr
- 安全完整性等级（SIL），适用于：
- 2
- 使用寿命：
- 20 Jahre
ZV14H 236 ST-AS 103014405机械数据

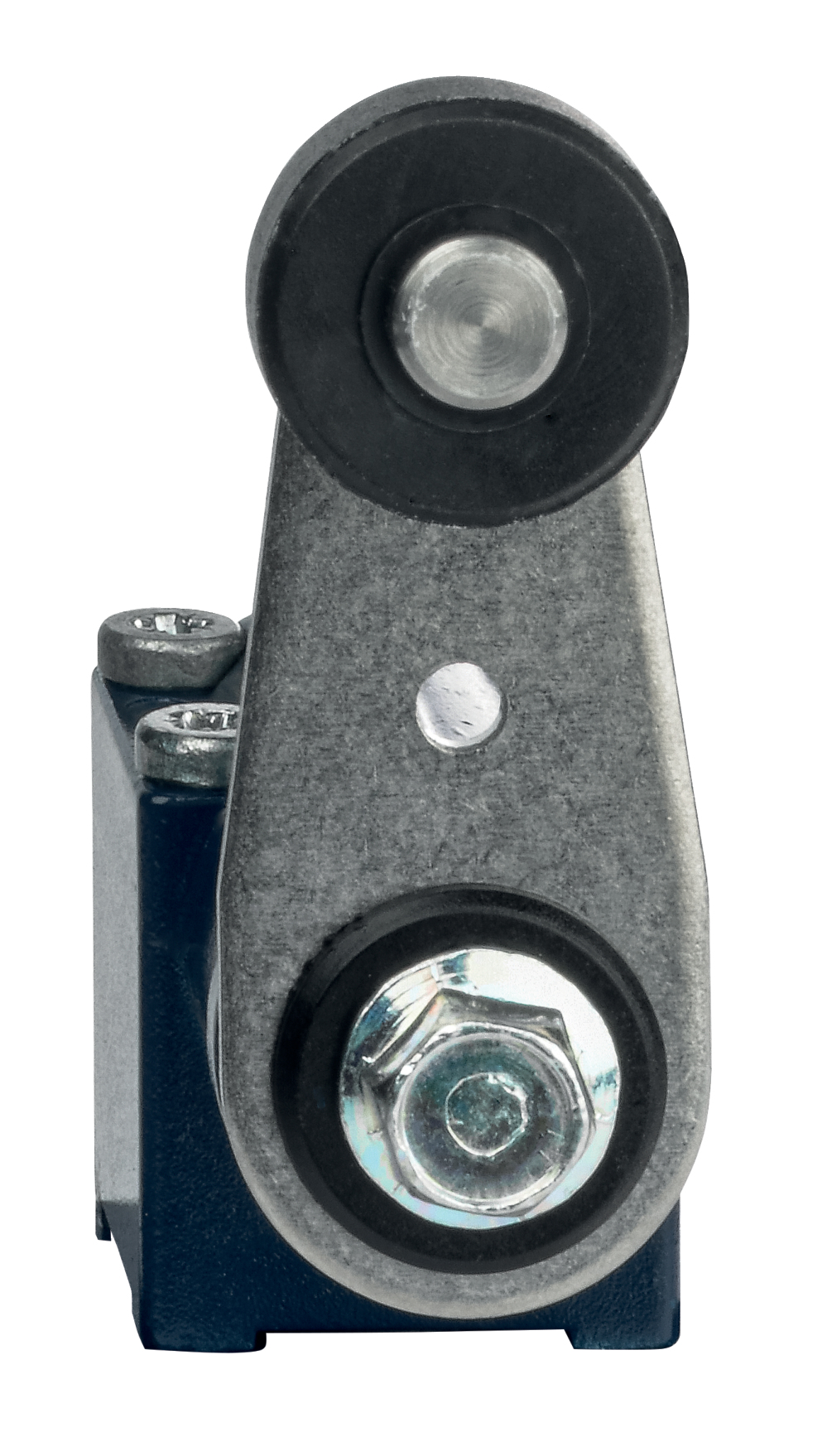

- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 最大工作速度：
- 1 m/s
- 最小操作扭矩：
- 0,2 Nm
- 强制开启扭矩：
- 0,2 Nm
ZV14H 236 ST-AS 103014405机械数据
- 执行机构：
- Rollenschwenkhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 1.000.000 Schaltspiele
- 最大工作速度：
- 1 m/s
- 最小操作扭矩：
- 0,2 Nm
- 强制开启扭矩：
- 0,2 Nm
ZV14H 236 ST-AS 103014405机械数据
- 连接类型：
- Einbaustecker M12, 4-polig
- 连接器材料（电气）：
- Kunststoff
ZV14H 236 ST-AS 103014405机械数据
- 连接类型：
- Einbaustecker M12, 4-polig
- 连接器材料（电气）：
- Kunststoff

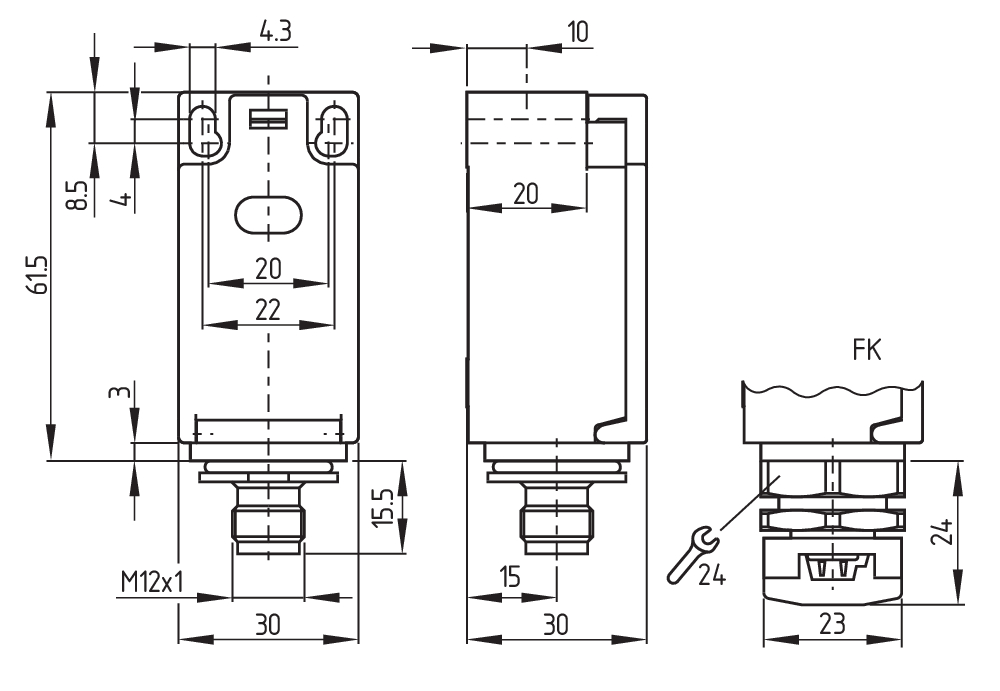

ZV14H 236 ST-AS 103014405机械数据和尺寸
- 传感器长度：
- 46 mm
- 传感器的宽度：
- 30 mm
- 传感器的高度：
- 127,5 mm
ZV14H 236 ST-AS 103014405机械数据和尺寸
- 传感器长度：
- 46 mm
- 传感器的宽度：
- 30 mm
- 传感器的高度：
- 127,5 mm
ZV14H 236 ST-AS 103014405环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +60 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 抗振动性：
- 10 … 150 Hz, Amplitude 0,35 mm / 5 g
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- II
ZV14H 236 ST-AS 103014405环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +60 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 抗振动性：
- 10 … 150 Hz, Amplitude 0,35 mm / 5 g
- 抗冲击性：
- 30 g / 11 ms
- 防护等级：
- II
ZV14H 236 ST-AS 103014405环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
ZV14H 236 ST-AS 103014405环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 VDC
- 设计抗震Uimp：
- 0,8 kV
ZV14H 236 ST-AS 103014405电气数据
- 电流消耗：
- 50 mA
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 240 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 1 A
- 开关元件：
- Öffner (NC)
- 切换原理：
- Sprungschaltung
- 最大开关频率：
- 5.000 /h
- 接触材料，电动：
- Silber
ZV14H 236 ST-AS 103014405电气数据
- 电流消耗：
- 50 mA
- 连续热电流：
- 10 A
- 电压，AC-15类：
- 240 VAC
- 电力，使用类别AC-15：
- 4 A
- 电压，使用类别DC-13：
- 24 VDC
- 电力，使用类别DC-13：
- 1 A
- 开关元件：
- Öffner (NC)
- 切换原理：
- Sprungschaltung
- 最大开关频率：
- 5.000 /h
- 接触材料，电动：
- Silber
ZV14H 236 ST-AS 103014405来自AS接口的电气数据
- 设计工作电压：
- 18 ... 31,6 VDC (Verpolungsschutz)
ZV14H 236 ST-AS 103014405来自AS接口的电气数据
- 设计工作电压：
- 18 ... 31,6 VDC (Verpolungsschutz)
ZV14H 236 ST-AS 103014405AS接口规范中的电气数据
- AS-i版本：
- V 3.0
- AS-i配置文件：
- S-0.B.F.F
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0-DO 3：
- Keine Funktion
- AS-i参数位，P0：
- Kanal 2 geschaltet
- AS-i参数位，P1。。。P3：
- Keine Funktion
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
ZV14H 236 ST-AS 103014405AS接口规范中的电气数据
- AS-i版本：
- V 3.0
- AS-i配置文件：
- S-0.B.F.F
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0-DO 3：
- Keine Funktion
- AS-i参数位，P0：
- Kanal 2 geschaltet
- AS-i参数位，P1。。。P3：
- Keine Funktion
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
ZV14H 236 ST-AS 103014405状态显示
- 备注（LED状态指示灯）：
- (1) gelbe LED: Kanal 1 / AS-i SaW Bit 0.1
- (2) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0
- (3) gelbe LED: Kanal 2 / AS-i SaW Bit 2.3
ZV14H 236 ST-AS 103014405状态显示
- 备注（LED状态指示灯）：
- (1) gelbe LED: Kanal 1 / AS-i SaW Bit 0.1
- (2) grün/rote LED (AS-i Duo LED): Versorgungsspannung / Kommunikationsfehler / Slaveadresse = 0
- (3) gelbe LED: Kanal 2 / AS-i SaW Bit 2.3
ZV14H 236 ST-AS 103014405联系人分配
- 引脚1：
- AS-Interface +
- 引脚2：
- n.c.
- 引脚3：
- AS-Interface -
- 引脚4：
- n.c.
- 引脚5：
- Funktionserde
ZV14H 236 ST-AS 103014405联系人分配
- 引脚1：
- AS-Interface +
- 引脚2：
- n.c.
- 引脚3：
- AS-Interface -
- 引脚4：
- n.c.
- 引脚5：
- Funktionserde
