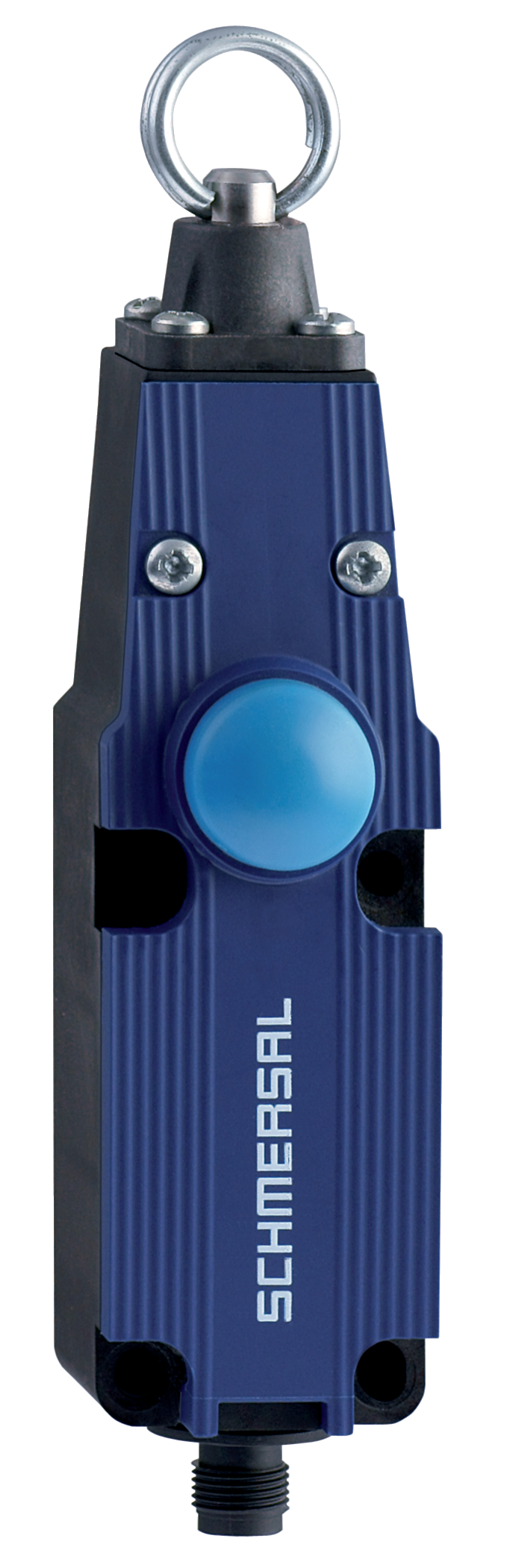

ZQ 700 ST-AS 101215046
ZQ 700 ST-AS 101215046基本信息
型号: ZQ 700 ST-AS
订货号: 101215046
参考面价： 195.50 EUR
- AS接口M12连接器，底部
- 塑料外壳
- 节距长度高达10m的弹簧力
- 解锁按钮
- 位置指示器
- 不可能扭转拉线孔
- 绳索拉力和绳索断裂功能
- 绝缘的
- 集成AS接口
- AS-i Power24适用
ZQ 700 ST-AS 101215046基本属性
净重：0.230 KG
长度：51 mm
宽度：41 mm
高度：183 mm
ZQ 700 ST-AS 101215046产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- ZQ 700 ST-AS
- 项目编号（订单编号）：
- 101215046
- EAN（欧洲商品编号）：
- 4030661404455
- eCl@ss编号，版本12.0：
- 27-37-12-01
- eCl@ss编号，11.0版：
- 27-37-12-01
- eCl@ss编号，版本9.0：
- 27-37-12-01
- ETIM编号，7.0版：
- EC002033
- ETIM编号，版本6.0：
- EC002033
ZQ 700 ST-AS 101215046产品资料
- 票据（可交付性）：
- Nicht mehr lieferbar!
- 产品型号名称：
- ZQ 700 ST-AS
- 项目编号（订单编号）：
- 101215046
- EAN（欧洲商品编号）：
- 4030661404455
- eCl@ss编号，版本12.0：
- 27-37-12-01
- eCl@ss编号，11.0版：
- 27-37-12-01
- eCl@ss编号，版本9.0：
- 27-37-12-01
- ETIM编号，7.0版：
- EC002033
- ETIM编号，版本6.0：
- EC002033
ZQ 700 ST-AS 101215046授权和法规
- 证书：
- cULus
- ASi-SaW
ZQ 700 ST-AS 101215046授权和法规
- 证书：
- cULus
- ASi-SaW
ZQ 700 ST-AS 101215046一般数据
- 规则：
- EN 50295
- EN ISO 13849-1
- EN ISO 13850
- EN IEC 60947-5-1
- EN IEC 61508
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 外壳盖材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 绳索长度，最大值：
- 10 m
- 响应时间，最大值：
- 100 ms
- 毛重：
- 230 g
ZQ 700 ST-AS 101215046一般数据
- 规则：
- EN 50295
- EN ISO 13849-1
- EN ISO 13850
- EN IEC 60947-5-1
- EN IEC 61508
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 外壳盖材料：
- Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
- 绳索长度，最大值：
- 10 m
- 响应时间，最大值：
- 100 ms
- 毛重：
- 230 g
ZQ 700 ST-AS 101215046安全评估
- 规则：
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 1,40 x 10⁻⁸ /h
- 注释（PFH值）：
- bis max. 5.000 Schaltzyklen/Jahr
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
ZQ 700 ST-AS 101215046安全评估
- 规则：
- EN IEC 61508
- 性能级别，最高可达：
- e
- 类别：
- 4
- PFH值：
- 1,40 x 10⁻⁸ /h
- 注释（PFH值）：
- bis max. 5.000 Schaltzyklen/Jahr
- 安全完整性等级（SIL），适用于：
- 3
- 使用寿命：
- 20 Jahre
ZQ 700 ST-AS 101215046机械数据
- 最小机械寿命：
- 100.000 Schaltspiele
- 最大操作力：
- 200 N
- 操作路径：
- 400 mm
ZQ 700 ST-AS 101215046机械数据
- 最小机械寿命：
- 100.000 Schaltspiele
- 最大操作力：
- 200 N
- 操作路径：
- 400 mm
ZQ 700 ST-AS 101215046机械数据
- 连接类型：
- Einbaustecker M12, 4-polig, A-Codierung
ZQ 700 ST-AS 101215046机械数据
- 连接类型：
- Einbaustecker M12, 4-polig, A-Codierung

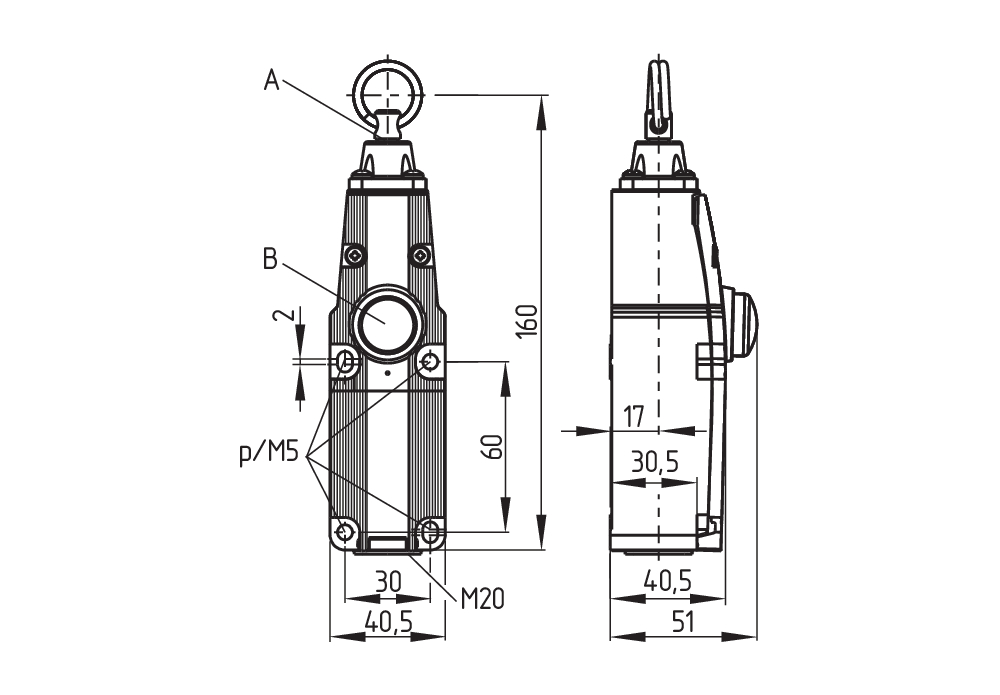

ZQ 700 ST-AS 101215046机械数据和尺寸
- 传感器长度：
- 51 mm
- 传感器的宽度：
- 40,5 mm
- 传感器的高度：
- 182,5 mm
ZQ 700 ST-AS 101215046机械数据和尺寸
- 传感器长度：
- 51 mm
- 传感器的宽度：
- 40,5 mm
- 传感器的高度：
- 182,5 mm
ZQ 700 ST-AS 101215046环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +60 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 抗振动性：
- 10 … 150 Hz, Amplitude 0,35 mm / 5 g
- 抗冲击性：
- 15 g / 11 ms
- 防护等级：
- II
ZQ 700 ST-AS 101215046环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +60 °C
- 储存和运输温度：
- -25 ... +85 °C
- 最小相对湿度：
- 30 %
- 最大相对湿度：
- 95 %
- 注（相对湿度）：
- nicht kondensierend
- nicht vereisend
- 抗振动性：
- 10 … 150 Hz, Amplitude 0,35 mm / 5 g
- 抗冲击性：
- 15 g / 11 ms
- 防护等级：
- II
ZQ 700 ST-AS 101215046环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 V
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
ZQ 700 ST-AS 101215046环境条件.绝缘特性
- 设计绝缘电压Ui：
- 32 V
- 设计抗震Uimp：
- 0,8 kV
- 浪涌类别：
- III
- 污染程度：
- 3
ZQ 700 ST-AS 101215046电气数据
- 电流消耗：
- 50 mA
- 切换原理：
- Sprungschaltung
- 最大开关频率：
- 3.600 /h
ZQ 700 ST-AS 101215046电气数据
- 电流消耗：
- 50 mA
- 切换原理：
- Sprungschaltung
- 最大开关频率：
- 3.600 /h
ZQ 700 ST-AS 101215046来自AS接口的电气数据
- 设计工作电压：
- 18 ... 31,6 VDC (Verpolungsschutz)
ZQ 700 ST-AS 101215046来自AS接口的电气数据
- 设计工作电压：
- 18 ... 31,6 VDC (Verpolungsschutz)
ZQ 700 ST-AS 101215046AS接口规范中的电气数据
- AS-i版本：
- V 3.0
- AS-i配置文件：
- S-0.B.F.F
- AS-i，IO代码：
- 0x0
- AS-i，ID代码：
- 0xB
- AS-i，ID-代码1：
- 0xF
- AS-i，ID代码2：
- 0xF
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0-DO 3：
- Keine Funktion
- AS-i参数位，P0：
- Kanal 2 geschaltet
- AS-i参数位，P1：
- Keine Funktion
- AS-i参数位，P2：
- Keine Funktion
- AS-i参数位，P3：
- Keine Funktion
- 注释（AS-i参数位）：
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- FID: Peripheriefehler
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
ZQ 700 ST-AS 101215046AS接口规范中的电气数据
- AS-i版本：
- V 3.0
- AS-i配置文件：
- S-0.B.F.F
- AS-i，IO代码：
- 0x0
- AS-i，ID代码：
- 0xB
- AS-i，ID-代码1：
- 0xF
- AS-i，ID代码2：
- 0xF
- AS-i输入，通道1：
- Datenbits DI 0/DI 1 = dynamische Codeübertragung
- AS-i输入，通道2：
- Datenbits DI 2/DI 3 = dynamische Codeübertragung
- AS-i输出，DO 0-DO 3：
- Keine Funktion
- AS-i参数位，P0：
- Kanal 2 geschaltet
- AS-i参数位，P1：
- Keine Funktion
- AS-i参数位，P2：
- Keine Funktion
- AS-i参数位，P3：
- Keine Funktion
- 注释（AS-i参数位）：
- Parameterausgänge sind auf „1111“ (0xF) einzustellen
- FID: Peripheriefehler
- AS-i输入模块地址：
- 0
- 注释（AS-i输入模块地址）：
- Voreingestellt auf Adresse 0, änderbar über AS-Interface Busmaster oder Handprogrammiergerät
ZQ 700 ST-AS 101215046联系人分配
- 引脚1：
- AS-Interface +
- 引脚2：
- n.c.
- 引脚3：
- AS-Interface -
- 引脚4：
- n.c.
ZQ 700 ST-AS 101215046联系人分配
- 引脚1：
- AS-Interface +
- 引脚2：
- n.c.
- 引脚3：
- AS-Interface -
- 引脚4：
- n.c.
ZQ 700 ST-AS 101215046笔记
- 注释（概述）：

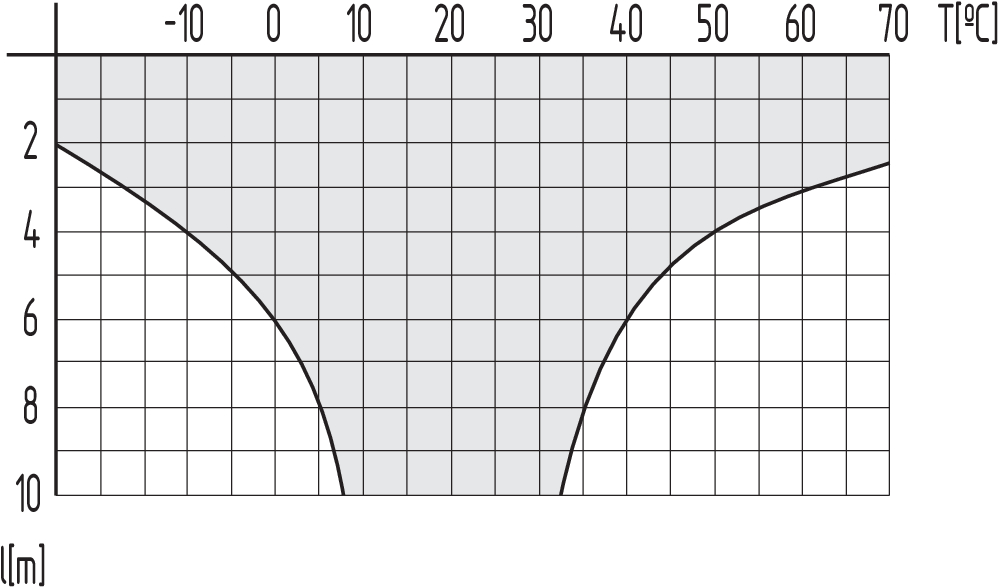

- Empfohlene Seillänge bei Seilzug-Notschaltern in Abhängigkeit von dem Umgebungstemperaturbereich.
- Da sich bei Seilzug die Seilkauschen verformen, sollte das Seil nach der Montage mehrmals kräftig gezogen werden. Anschließend sollte das Seil über die Augenschraube bzw. ein Spannschloss nachgespannt werden.
- Die Adressierung erfolgt über den M12 Einbaustecker oder den Flachkabelanschluss.
- In Abständen von 2 bis 5 Metern ist jeweils eine Seilunterstützung erforderlich, siehe Zubehör
ZQ 700 ST-AS 101215046笔记
- 注释（概述）：
- Empfohlene Seillänge bei Seilzug-Notschaltern in Abhängigkeit von dem Umgebungstemperaturbereich.
- Da sich bei Seilzug die Seilkauschen verformen, sollte das Seil nach der Montage mehrmals kräftig gezogen werden. Anschließend sollte das Seil über die Augenschraube bzw. ein Spannschloss nachgespannt werden.
- Die Adressierung erfolgt über den M12 Einbaustecker oder den Flachkabelanschluss.
- In Abständen von 2 bis 5 Metern ist jeweils eine Seilunterstützung erforderlich, siehe Zubehör
