UK 434Y-S4 101090945
UK 434Y-S4 101090945基本信息
型号: UK 434Y-S4
订货号: 101090945
- 金属外壳
- 4联系人
- 62毫米x 127毫米x 50毫米（基本单元）
- 开关点和触点类型可调
- 3个电缆入口M 20 x 1.5
- 执行器可以改装4 x 90°
UK 434Y-S4 101090945基本属性
净重：0.470 KG
长度：50 mm
宽度：62 mm
高度：165 mm
UK 434Y-S4 101090945产品资料
- 产品型号名称：
- UK 434Y-S4
- 项目编号（订单编号）：
- 101090945
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
UK 434Y-S4 101090945产品资料
- 产品型号名称：
- UK 434Y-S4
- 项目编号（订单编号）：
- 101090945
- eCl@ss编号，版本12.0：
- 27-27-06-01
- eCl@ss编号，11.0版：
- 27-27-06-01
- eCl@ss编号，版本9.0：
- 27-27-06-01
- ETIM编号，7.0版：
- EC000030
- ETIM编号，版本6.0：
- EC000030
UK 434Y-S4 101090945授权和法规
UK 434Y-S4 101090945授权和法规
UK 434Y-S4 101090945一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Metall, Aluminium-Druckguss
- 外壳涂层材料：
- lackiert
- 毛重：
- 470 g
UK 434Y-S4 101090945一般数据
- 规则：
- EN IEC 60947-5-1
- 行动原则：
- mechanisch
- 冲压形状：
- Rolle
- 外壳材料：
- Metall, Aluminium-Druckguss
- 外壳涂层材料：
- lackiert
- 毛重：
- 470 g
UK 434Y-S4 101090945一般数据
- 闭合器数量：
- 4
UK 434Y-S4 101090945一般数据
- 闭合器数量：
- 4
UK 434Y-S4 101090945安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
UK 434Y-S4 101090945安全注意事项安全输出
- B10D开启器（NC）：
- 2.000.000 Schaltspiele
UK 434Y-S4 101090945机械数据
- 执行机构：
- Rollenhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 10.000.000 Schaltspiele
- 接近角，从左起：
- 45 °
- 接近角，从右侧：
- 30 °
- 触点开口宽度：
- 2 x 1,5 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 0,5 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
UK 434Y-S4 101090945机械数据
- 执行机构：
- Rollenhebel
- 辊的材料：
- Kunststoff
- 最小机械寿命：
- 10.000.000 Schaltspiele
- 接近角，从左起：
- 45 °
- 接近角，从右侧：
- 30 °
- 触点开口宽度：
- 2 x 1,5 mm
- 最低运行速度：
- 1 mm/min
- 最大工作速度：
- 0,5 m/s
- 备注（运行速度）：
- Betätigungsgeschwindigkeit bei einem vertikalen Anfahrwinkel
UK 434Y-S4 101090945机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG
UK 434Y-S4 101090945机械数据
- 连接类型：
- Schraubanschluss M20 x 1.5
- 连接横截面，最小：
- 1,5 mm²
- 连接横截面，最大：
- 2,5 mm²
- 笔记：
- Alle Angaben einschließlich Aderendhülsen.
- 堆芯横截面：
- 13 AWG

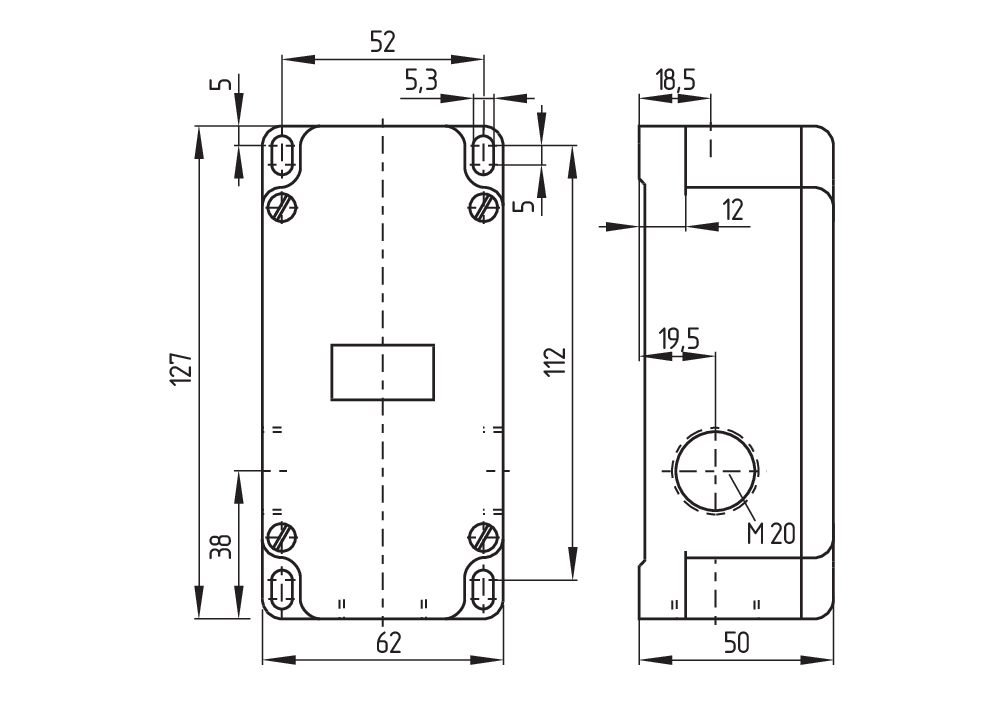

UK 434Y-S4 101090945机械数据和尺寸
- 传感器长度：
- 50 mm
- 传感器的宽度：
- 62 mm
- 传感器的高度：
- 165 mm
- 卷的宽度：
- 8,5 mm
- 轧辊直径：
- 20 mm
UK 434Y-S4 101090945机械数据和尺寸
- 传感器长度：
- 50 mm
- 传感器的宽度：
- 62 mm
- 传感器的高度：
- 165 mm
- 卷的宽度：
- 8,5 mm
- 轧辊直径：
- 20 mm
UK 434Y-S4 101090945环境条件
- 保护类型：
- IP65
- 环境温度：
- -20 ... +60 °C
UK 434Y-S4 101090945环境条件
- 保护类型：
- IP65
- 环境温度：
- -20 ... +60 °C
UK 434Y-S4 101090945环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
UK 434Y-S4 101090945环境条件.绝缘特性
- 设计绝缘电压Ui：
- 500 V
UK 434Y-S4 101090945电气数据
- 连续热电流：
- 16 A
- 开关元件：
- Schließer (NO)
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
UK 434Y-S4 101090945电气数据
- 连续热电流：
- 16 A
- 开关元件：
- Schließer (NO)
- 切换原理：
- Schleichschaltung
- 接触材料，电动：
- Silber
UK 434Y-S4 101090945笔记
- 注释（概述）：
- Auf Wunsch sind die Kontaktart und Schaltpunkte auch eingestellt lieferbar.
- Betätigung von rechts sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters reduziert wird.
UK 434Y-S4 101090945笔记
- 注释（概述）：
- Auf Wunsch sind die Kontaktart und Schaltpunkte auch eingestellt lieferbar.
- Betätigung von rechts sollte vermieden werden, da hierdurch die Lebensdauer des Positionsschalters reduziert wird.
